带尾翼结构小型固体火箭结构设计

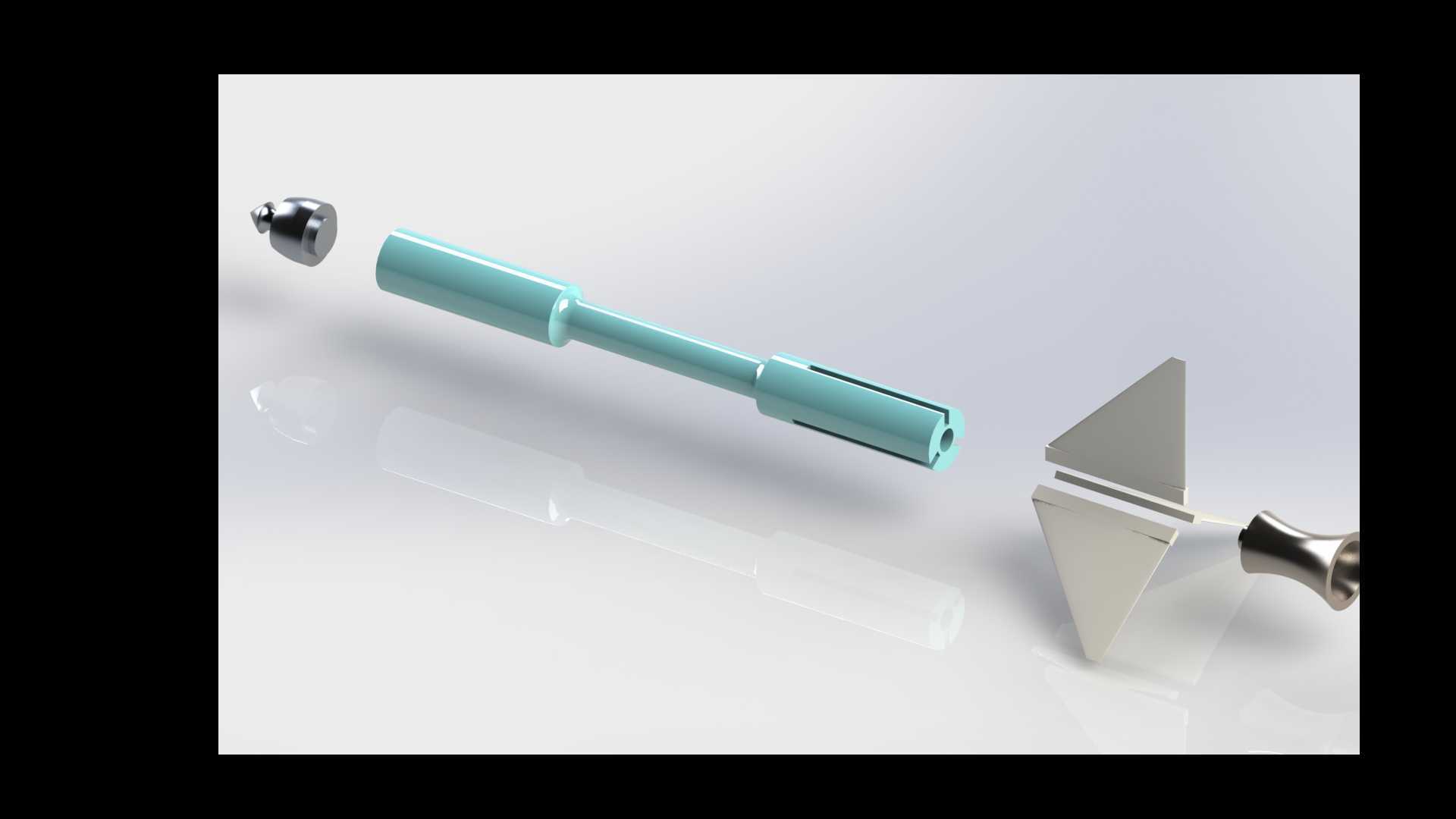

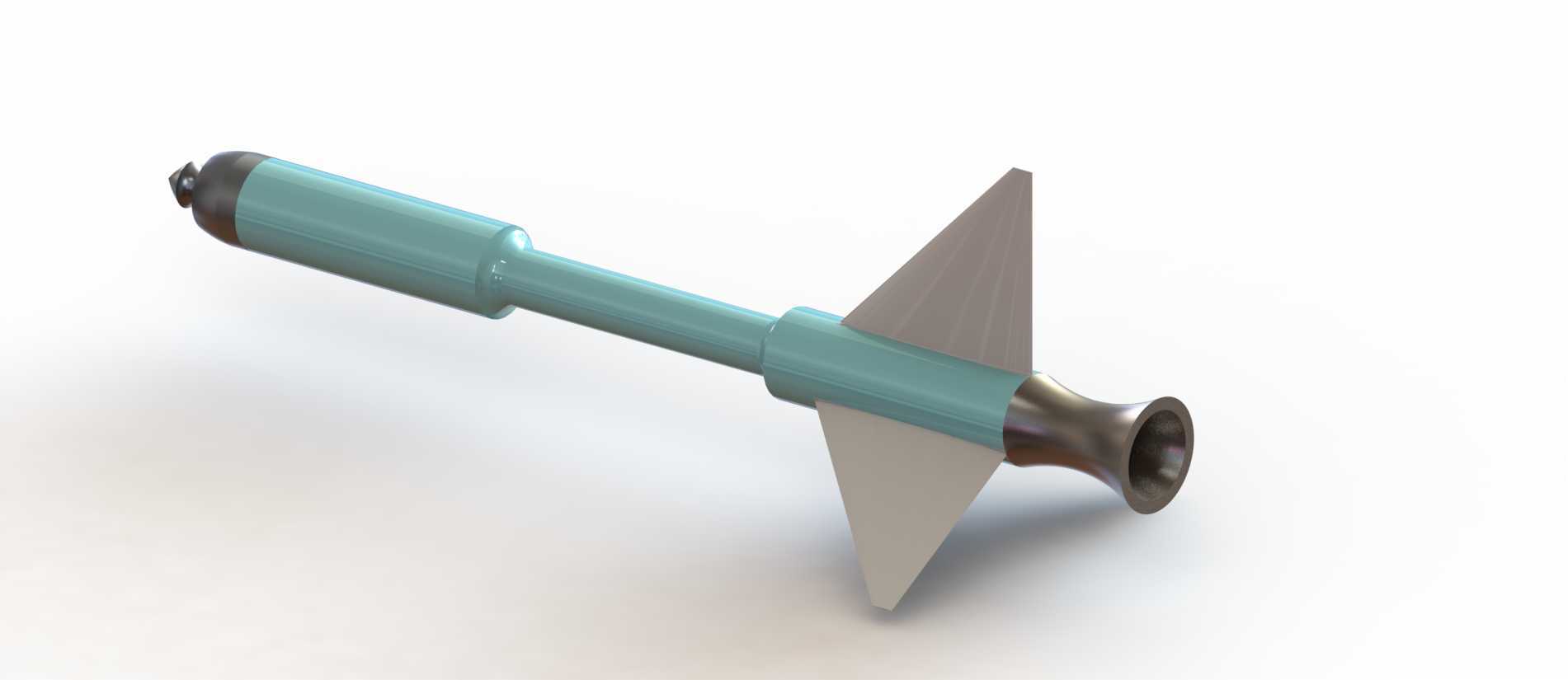

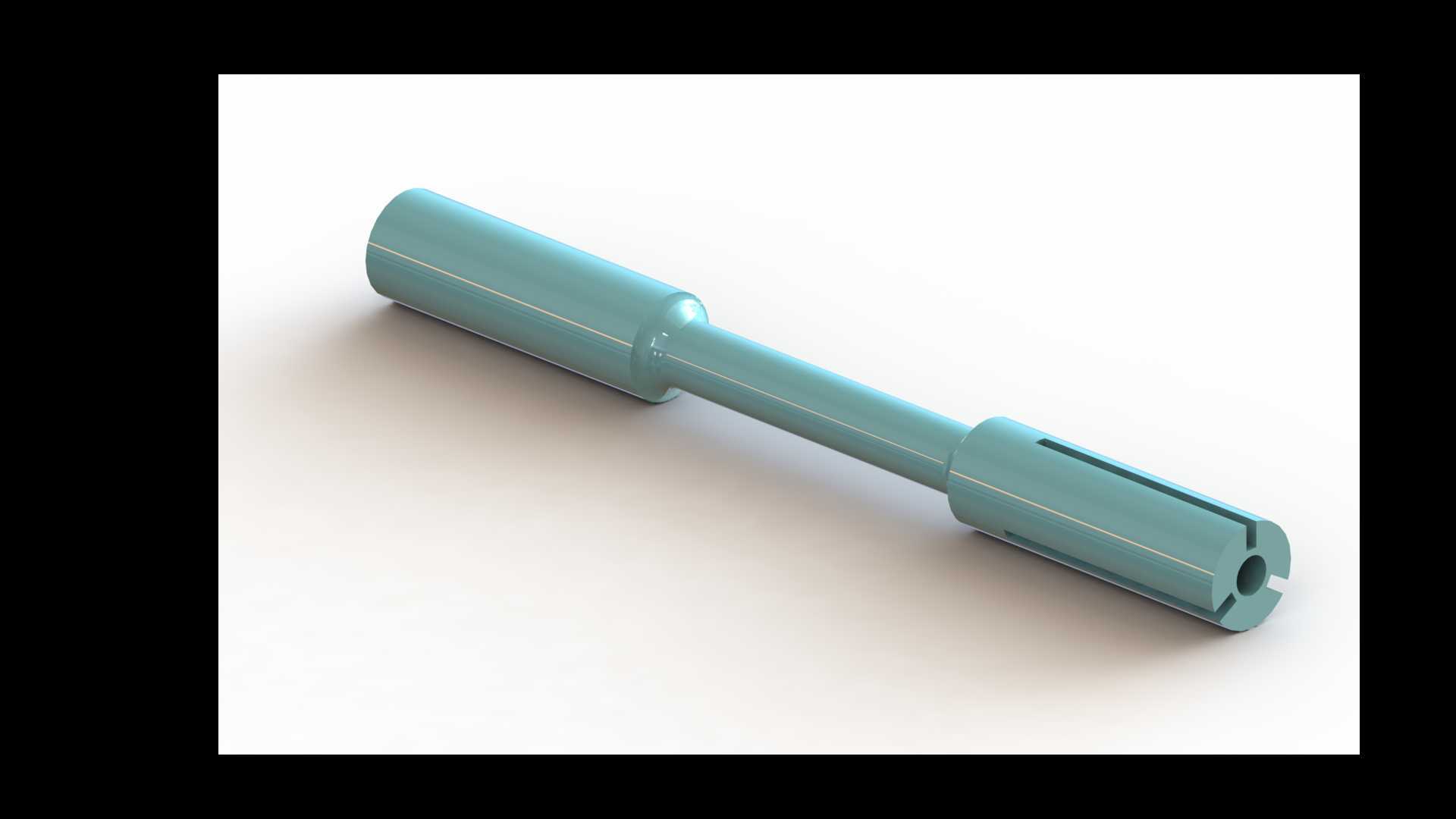

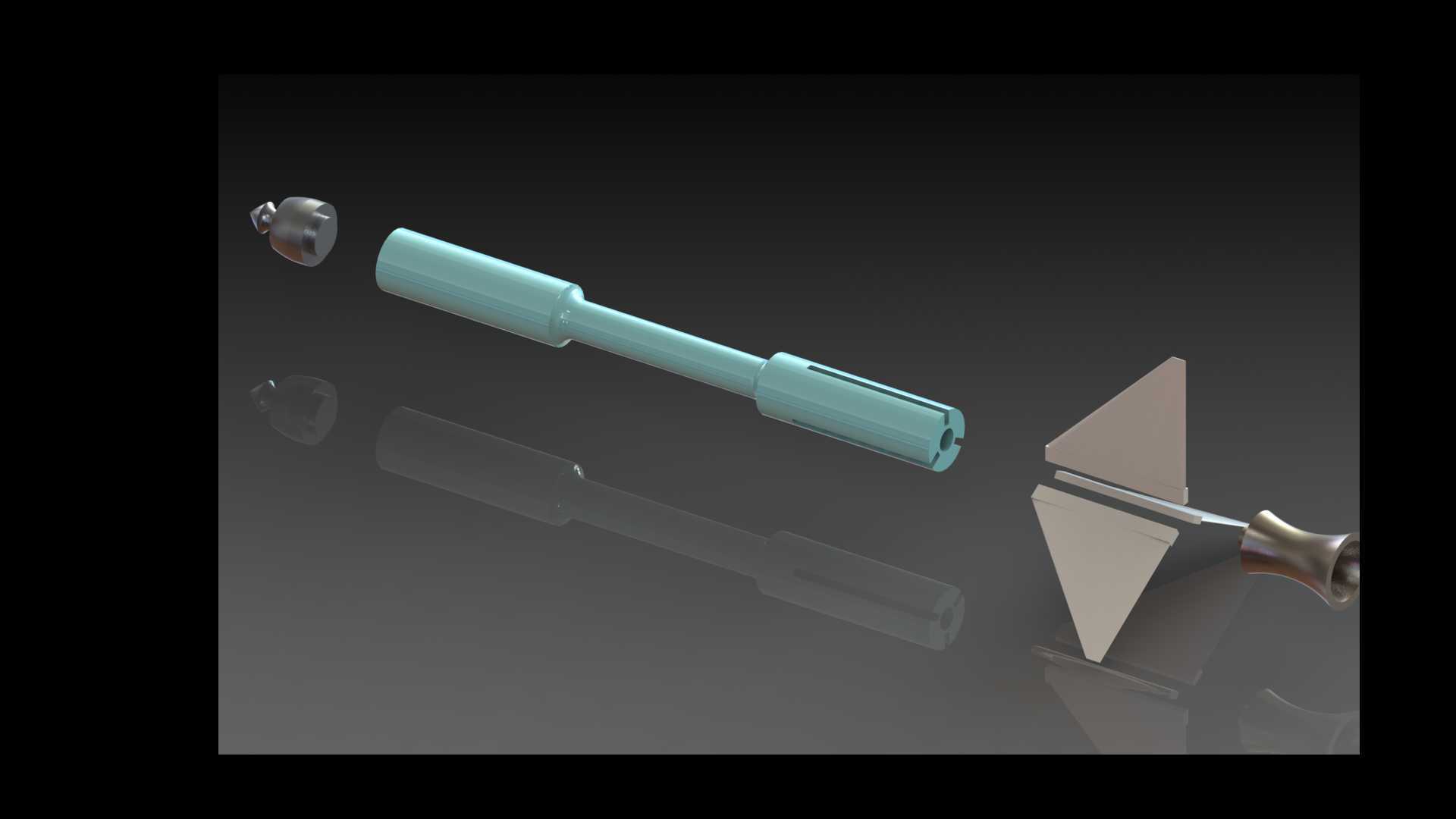

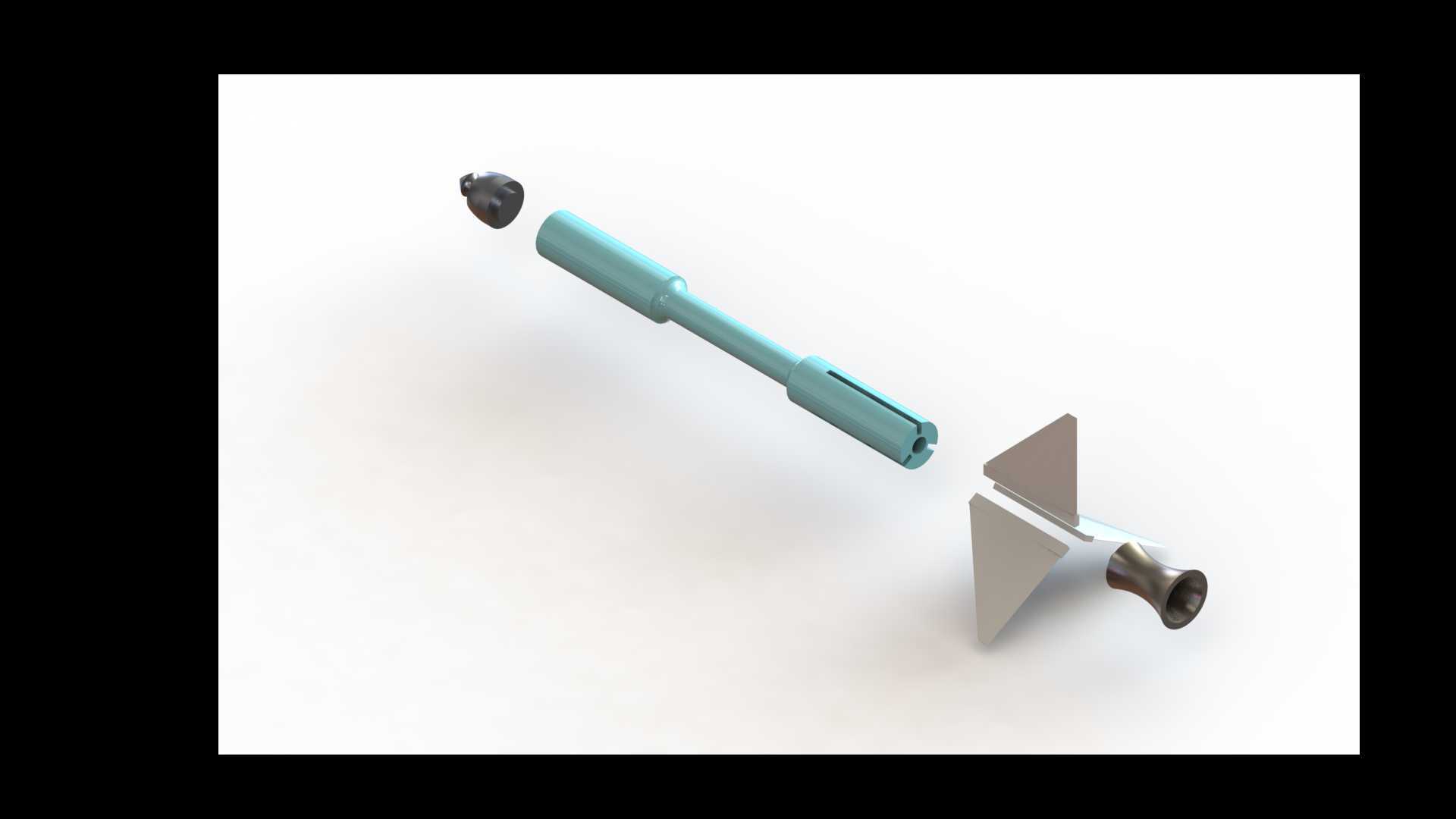

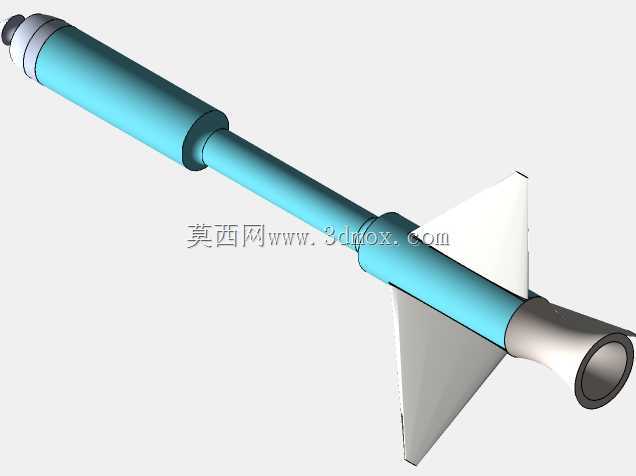

这款小型火箭的结构设计，最初是为了满足高校航模社团探空载荷搭载的入门级需求，整体采用分段式装配逻辑，从弹头到喷管依次设置载荷舱、动力舱、尾翼稳定段三个核心功能区段，各段之间通过止口定位加周向紧定的方式连接，既保证装配同轴度，也能满足发射过程中的抗冲击要求。箭体主体采用回转体构型，整体外轮廓沿中心轴线对称，弹头部分做椭球形收头设计，能够有效降低亚音速飞行阶段的空气阻力，避免平头结构带来的激波阻力增量，动力舱段为等直径圆柱结构，内部预留固体推进剂药柱的安装腔室，腔室内壁做定位凸台，可适配外径匹配的标准药柱，不需要额外做定制化衬套就能完成装药固定。尾翼部分采用四片对称布置的梯形翼面，翼面与箭体轴线平行安装，翼根处设置嵌入式安装槽，与箭体上的定位凸台过盈配合，不需要额外紧固件就能完成翼面固定，飞行过程中可提供足够的稳定力矩，避免火箭出筒后出现滚转或偏航。尾部的拉瓦尔喷管采用收敛-扩张构型，收敛段与扩张段的型面按照亚音速转超音速的气流加速逻辑设计，内壁做光滑过渡处理，能够将燃烧室内的高温高压燃气充分膨胀加速，将热能转化为喷射动能，为火箭提供足够的飞行动力。设计过程中优先采用旋转特征完成主体回转结构的建模，各分段的配合面预留合理的装配间隙，既不会因为间隙过大导致同轴度超差，也不会因为间隙过小造成装配卡滞，翼面与箭体的连接位置做了局部加厚处理，能够承受发射瞬间的气动冲击力，避免翼面出现断裂或变形。整体结构的安装边界充分考虑了小型发射筒的适配要求，箭体最大外径与常规50mm口径发射管匹配，尾翼展开后的最大外径不超过发射管内径，可直接装填进发射筒完成发射准备，不需要额外做折叠翼结构，降低了整体结构复杂度，也减少了发射过程中的故障点。载荷舱内部预留足够的安装空间，可搭载小型温湿度传感器、高度计等轻量化探测载荷，能够完成数百米高度范围内的近地气象数据采集任务，也可作为航模竞赛的动力装置使用，整体结构零件数量少，加工难度低，采用常规的轻质铝合金或工程塑料即可完成实物制作，不需要特殊的加工工艺，适合入门级航空航天爱好者作为结构设计参考，也可作为旋转特征、装配配合练习的建模案例，帮助建模人员掌握回转类产品的建模逻辑与装配公差设置方法。
