双尾撑长航时研究飞行器结构设计

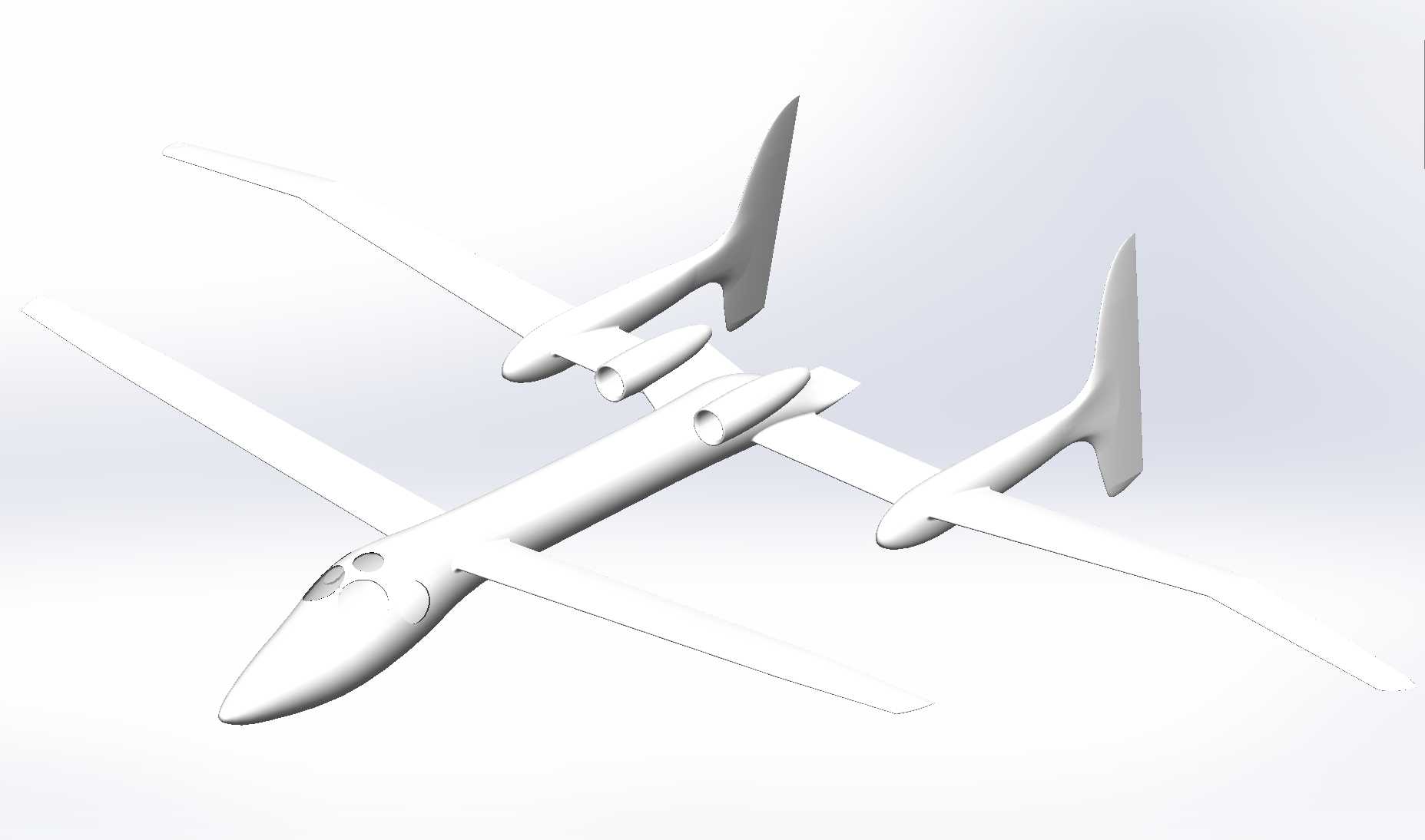

该飞行器采用双尾撑常规气动布局设计，整体构型围绕长航时低空科研任务需求搭建，区别于常规单机身飞行器的结构逻辑，两台动力舱分别布置于两侧尾撑前端，通过平直长机翼与中央机头段连接，尾翼采用双垂尾搭配平尾的结构形式，可在低速飞行状态下提供充足的航向与纵向稳定性。从实际应用场景来看，这类构型的飞行器多用于大气环境监测、地理测绘、低速航空科研试验等任务场景，平直翼的低速升阻比优势明显，能够在较低巡航速度下维持较长的留空时间，双尾撑结构将尾翼操纵面后移，在不额外增加机身长度的前提下拉长了尾力臂，能够有效缩小操纵面的舵效需求，降低舵机负载。设计过程中优先考虑了机体结构的装配便利性，机头段预留了任务载荷安装舱位，可根据不同任务需求搭载观测设备、传感组件等载荷，舱段边界与两侧机翼主梁的连接位置做了加强结构设计，避免飞行过程中气动载荷导致的结构形变。机翼采用大展弦比平直翼设计，翼型选用低速高升阻比层流翼型，机翼与尾撑段的连接位置设置在机翼展向约三分之一处，该位置是机翼飞行过程中的弯矩平衡点，能够降低连接结构的受力负荷，减少结构重量占比。两侧尾撑从机翼下方向后延伸至机翼后缘之后，垂尾垂直安装在尾撑末端，平尾连接两侧垂尾顶端，这种结构既规避了动力舱尾流对尾翼操纵面的直接干扰，也让整机结构受力更加均匀，不需要在中央机身后段额外设计长距离的承力结构。起落架采用前三点式布局，前起落架布置在机头段下方，主起落架分别安装在两侧尾撑下部，起降过程中整机的重心投影始终落在起落架支撑面范围内，滑跑过程中的方向稳定性更好，不容易出现侧翻风险。动力舱与尾撑采用一体化整流设计，能够降低飞行过程中的寄生阻力，舱段内部预留了动力系统、燃油系统或者储能系统的安装空间，安装边界与周边结构预留了足够的维护操作间隙，日常检修时不需要拆解大面积机体结构即可完成核心部件的拆装作业。整机的外形线条全部做了流线型过渡处理，机头段采用钝头圆锥构型，既能够给前端观测设备提供无遮挡的视野，也能降低低速飞行时的头部压差阻力，座舱位置的透明件轮廓与机身曲面完全齐平，避免出现额外的气动凸起。从结构强度设计角度，机翼主梁贯穿两侧机翼与中央机身连接段，将两侧机翼的气动载荷直接传递到中央机身结构，尾撑杆采用薄壁承力结构，在保证结构刚度的前提下尽可能降低结构重量，尾翼操纵面的转轴位置做了气动补偿设计，能够降低飞行过程中操纵面的铰链力矩，提升操纵响应精度。
