飞机起落架双轮组结构设计方案

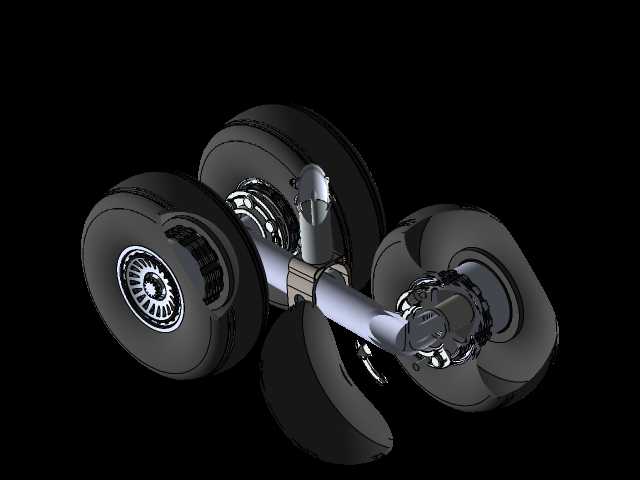

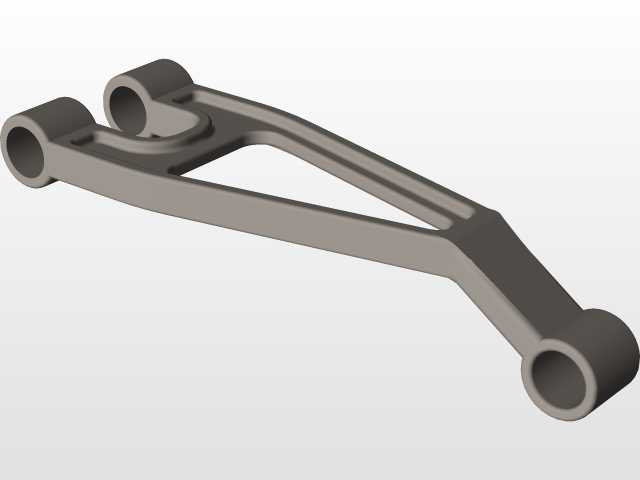

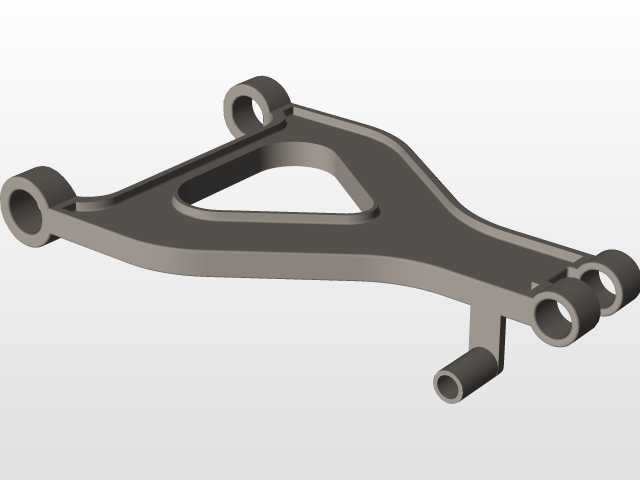

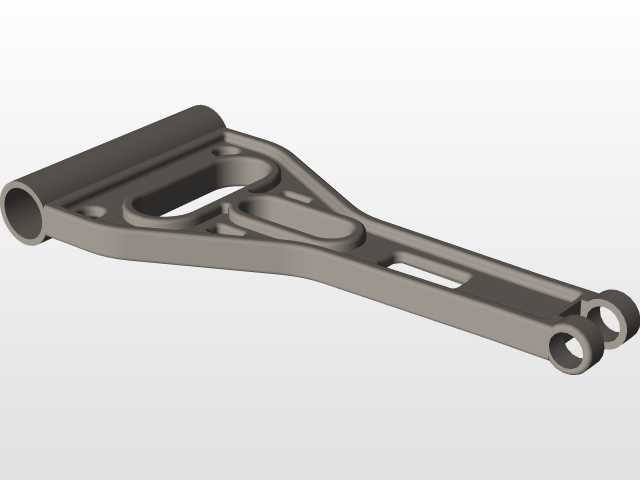

这套双轮构型的起落架轮组结构，主要应用于民用支线客机与中型通用航空飞机的主起落架部位，承担飞机地面滑跑、起降阶段的载荷传递与冲击缓冲功能。在实际机场运行场景中，该轮组需要承受飞机着陆瞬间的垂直冲击载荷、滑跑过程中的侧向偏航载荷，以及刹车制动时的纵向扭矩，因此结构设计上采用了双轮并列布局，通过摇臂式承力结构将载荷均匀分散至两个轮胎，避免单轮载荷过大导致的轮胎爆胎或结构失效。

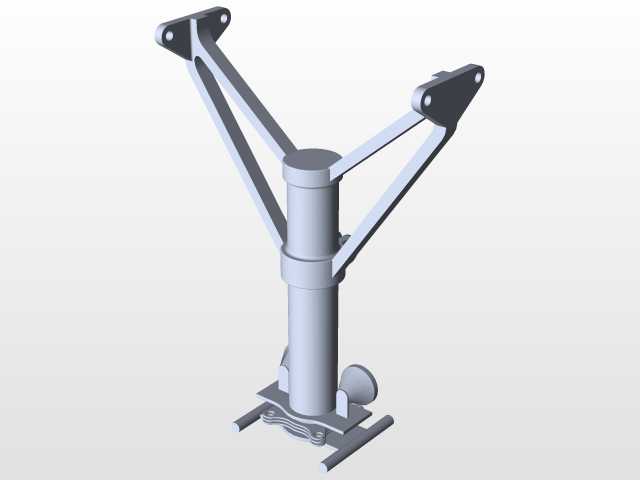

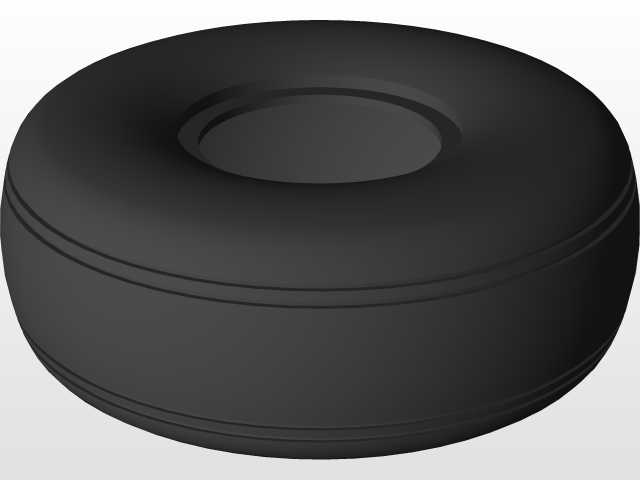

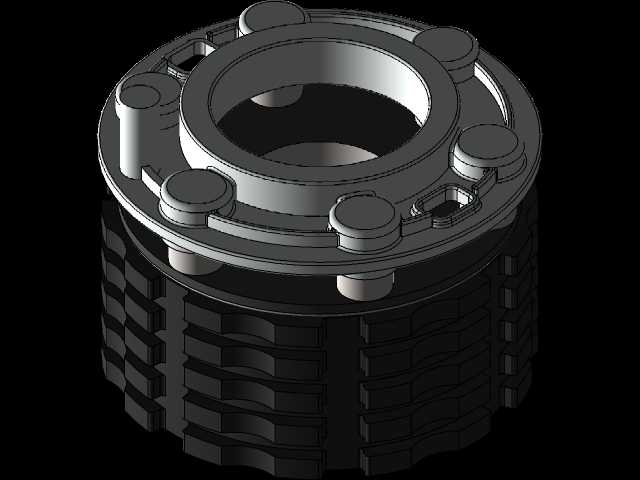

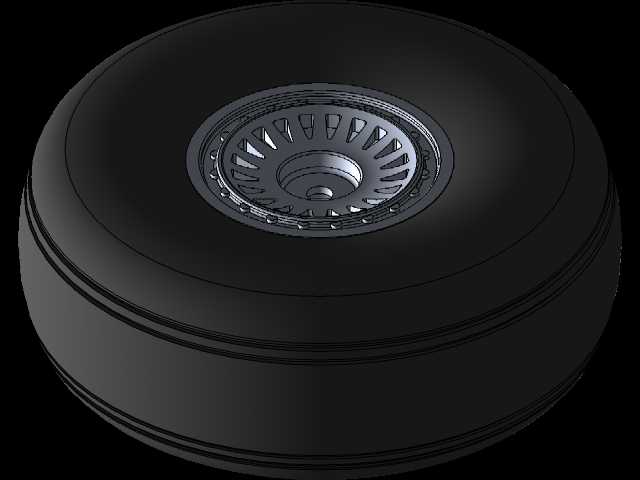

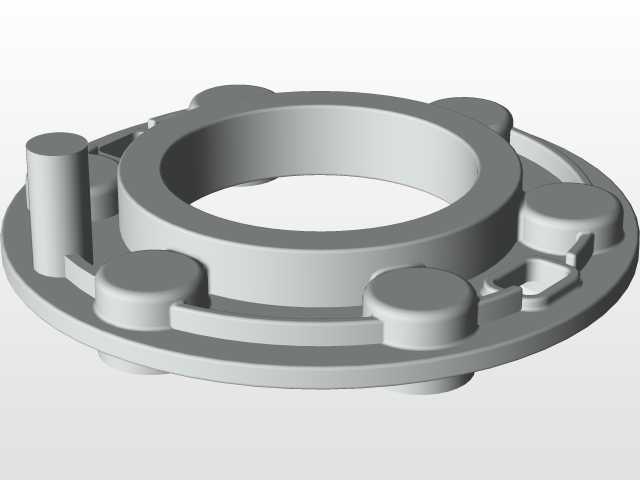

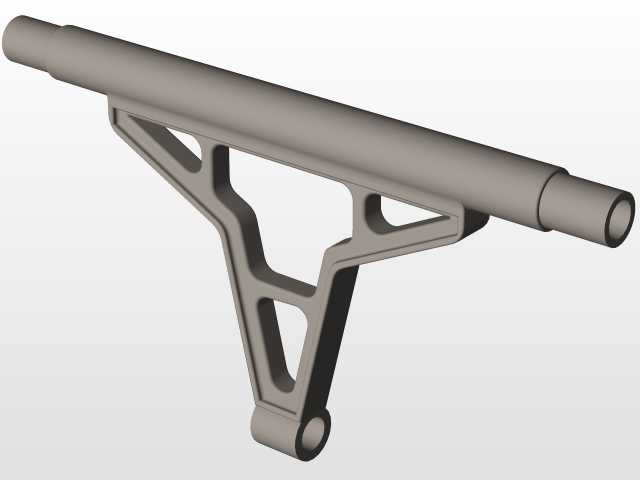

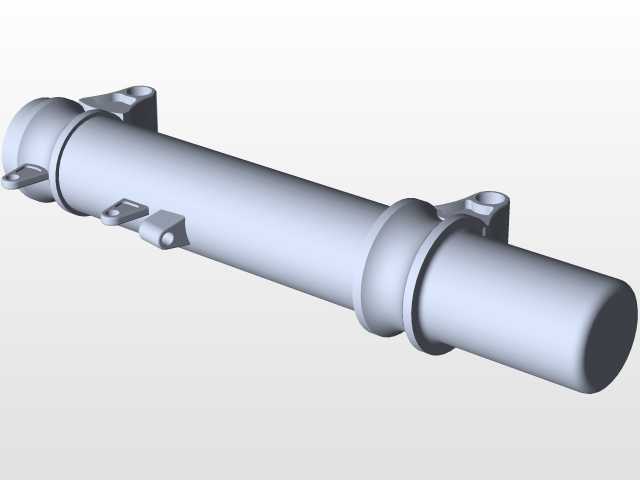

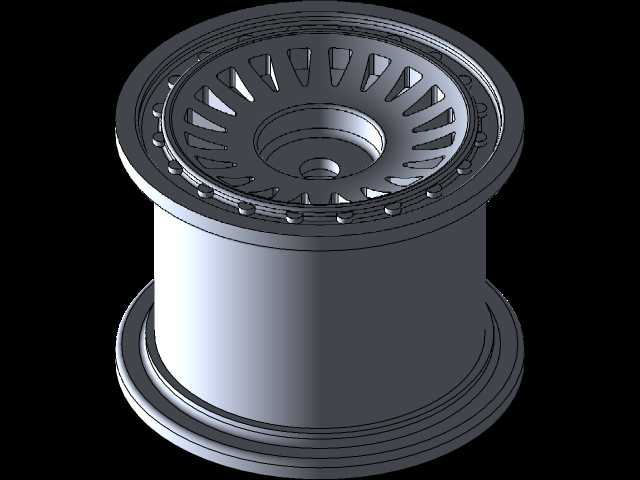

从功能特性来看，轮组集成了轮毂、刹车盘组件、承力支柱、轮轴连接结构，轮胎采用高负荷航空橡胶胎体，轮毂为高强度铝合金锻造成型，内部预留了刹车卡钳的安装空间，轮轴与起落架主支柱的连接部位设计有锥形定位面，保证装配同轴度误差控制在0.02mm以内，避免高速滑跑时出现轮组摆振问题。设计过程中优先考虑了地面维护的便捷性，轮轴端盖采用快拆结构，无需拆解主支柱即可完成轮胎更换与刹车组件检修，轮组的转弯随动结构集成在承力摇臂上端，可配合前起落架完成地面转向动作，最小转弯半径适配4C级机场的滑行道转弯要求。

安装边界方面，该轮组处于收起状态时的外包络尺寸适配对应机型的起落架舱容，轮组外缘与舱壁的安全间隙预留不小于30mm，避免收放过程中出现结构干涉；轮胎充气状态下的轮组总宽度不超过主起落架舱的横向开口尺寸，承力支柱的上下铰接点间距符合机型的起落架行程设计要求，缓冲器的行程预留量可满足最大着陆重量下的冲击压缩需求，刹车管路与轮轴的连接部位设计有防磨护套，避免长期使用过程中管路与结构件摩擦破损。在滑跑性能设计上，双轮布局的接地压强控制在1.2MPa以内，可适应硬质铺装跑道与轻度压实的简易跑道起降需求，轮胎的胎面花纹深度与排水槽设计满足雨天滑跑的防滑要求，配合刹车系统的防抱死功能，可在湿滑跑道上保证足够的制动效率。
