多面体蜂窝结构270度角AESA雷达罩

这款多面体构型的雷达外罩构件，主要适配270度探测覆盖范围的有源相控阵阵面安装需求，在近程防御系统、车载侦察雷达、低空补盲雷达站点中都能见到同类结构的实际应用。区别于传统曲面雷达罩，该构件采用多平面拼接的多面体外形，每个平面对应一组相控阵天线阵面的安装基准面，能够保证每个阵面的电磁波入射角度处于最优透波区间，避免曲面罩带来的波束折射偏移、旁瓣抬升问题，有效降低雷达信号穿过罩体时的传输损耗。

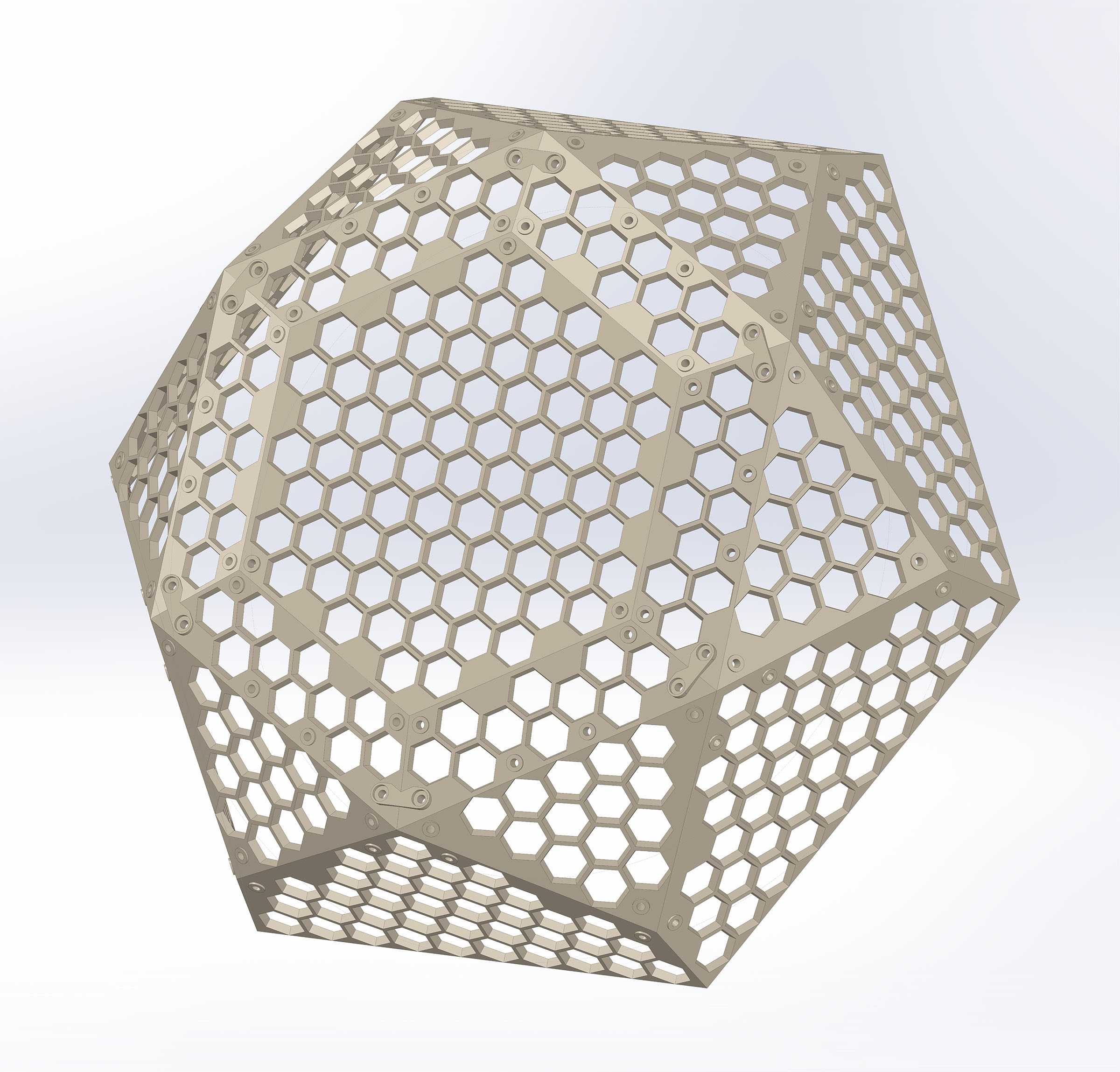

结构设计上采用正六边形蜂窝网格作为主体承力构型，这种仿生网格结构在同等面密度下，比实体薄壁结构的抗弯刚度提升40%以上，同时六边形网格的镂空设计能够在保证结构强度的前提下，大幅降低构件整体重量，减少对雷达伺服转台的负载压力，提升天线转动时的响应速度与跟踪精度。网格的筋条厚度、单格尺寸经过匹配设计，筋条走向避开阵面辐射单元的排布位置，避免金属筋条对电磁波产生遮挡反射，每个网格节点位置设置有嵌入式安装凸台，用于固定内部阵面支架、走线卡扣以及外侧的透波蒙皮，凸台与筋条一体化成型，减少后续装配的焊接或粘接工序。

安装边界方面，多面体的底部设置有一圈环形安装法兰，法兰上均布定位销孔与紧固螺栓孔，能够与雷达伺服转台的上端面直接对接，法兰平面的平面度公差控制在0.1mm以内，保证整个罩体安装后与转台回转中心的同轴度，避免转动过程中出现偏心振动。整个罩体的棱边位置均做了圆角过渡处理，避免尖锐棱边在户外使用时产生应力集中，同时降低风阻系数，在强风环境下减少结构所受的风压载荷，提升户外部署的抗风稳定性。

从设计逻辑来看，该结构优先平衡了透波性能、结构强度与重量三者的矛盾，蜂窝网格的镂空率经过反复迭代，既保证足够的结构刚度承受户外冰雹、风沙冲击，又不会因为实体结构占比过高增加不必要的重量，同时网格的规整排布也便于后续透波蒙皮的铺贴作业，降低生产制造的工艺难度。每个平面的夹角经过精确计算，刚好匹配270度覆盖范围下各个相控阵面的法线指向，相邻阵面的探测波束能够在夹角位置实现无盲区衔接，不会出现探测覆盖的缺口。
