适用于UWB场景的微带贴片天线结构

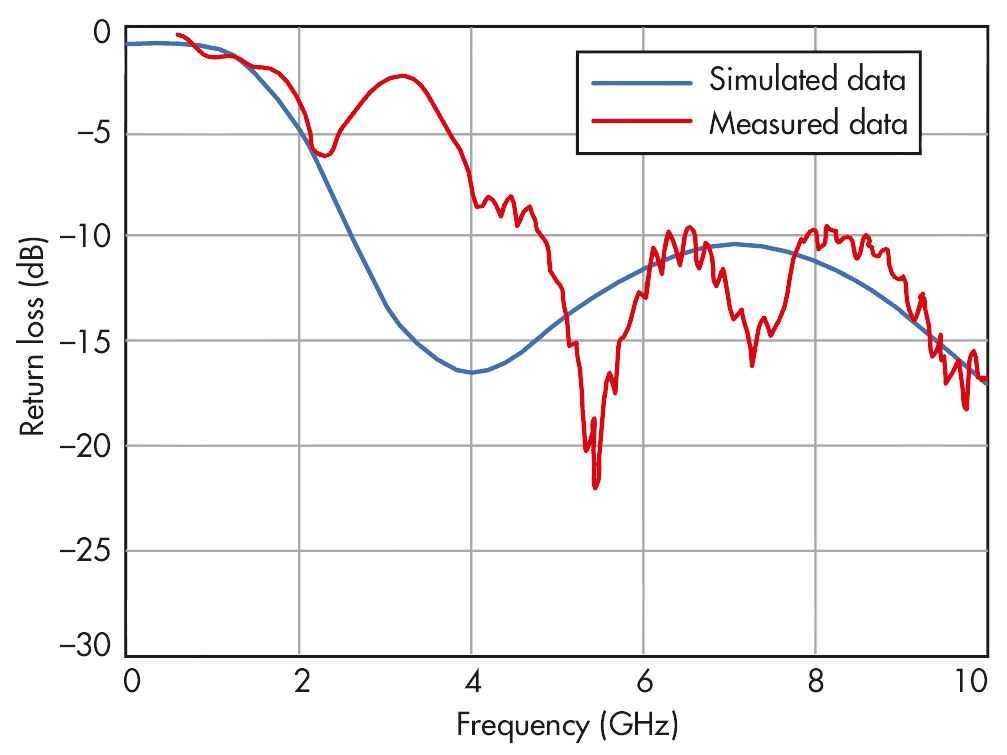

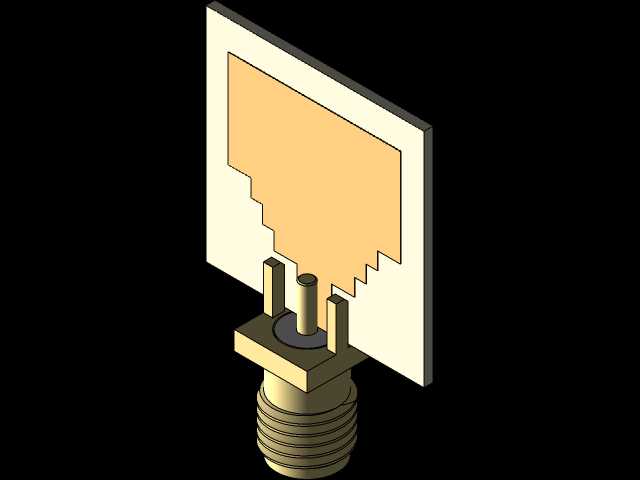

这款贴片天线的设计核心围绕超宽带短距通信的信号收发需求展开，在做结构建模时最先敲定的是馈电端的同轴接口适配尺寸，底部的SMA型同轴接头完全匹配常规射频测试与设备集成的通用安装规格，外螺纹段的长度、六角固定台的对边尺寸都严格参照通用射频连接器的安装边界做了适配，保证在集成到通信终端、定位基站内部时，不需要额外做转接结构就能直接固定在设备壳体的预留开孔上，馈电内芯与辐射贴片的连接位置经过反复调整，避开了常规贴片天线带宽不足的问题。辐射贴片采用阶梯状切边的轮廓设计，不是常规的矩形贴片结构，这种多阶的边缘轮廓可以有效拓展工作带宽，覆盖UWB通信所需的全频段范围，贴片下方的介质基板选用常规射频板材的厚度参数做建模参考，基板边缘与辐射贴片的留边宽度兼顾了结构强度与信号辐射效率，不会因为留边过窄导致基板边缘破损，也不会因为留边过宽额外占用设备内部的安装空间。从实际应用场景来看，这类天线既可以集成在室内高精度定位基站中，作为信号收发端完成人员、资产的位置数据采集，也可以内置在智能终端、工业传感节点里，实现短距高速的无线数据传输，相比传统的外置棒状天线，这种贴片结构的剖面高度极低，整体厚度只包含介质基板与接头的突出段，完全可以贴合在设备壳体的内壁安装，不会额外增加设备的外部轮廓尺寸，适合对安装空间有严格限制的紧凑型通信设备。建模过程中特意还原了馈电处的支撑结构，接头与介质基板之间的金属固定台可以保证焊接后的结构强度，避免设备在受振动、冲击的工况下出现馈电点脱落的问题，辐射贴片的每一级阶梯切边的长度、宽度参数都对应不同频点的阻抗匹配需求，整体结构没有多余的冗余设计，所有结构特征都服务于信号辐射与安装固定的核心需求，在做设备集成时，只需要在对应安装位置预留出接头的过孔与固定空间，不需要额外设计天线的防护结构，介质基板本身的强度就可以满足常规工业场景的使用要求，同轴接头的接地端与设备金属壳体连接后还能起到一定的抗干扰作用，减少设备内部电路对天线辐射信号的影响。
