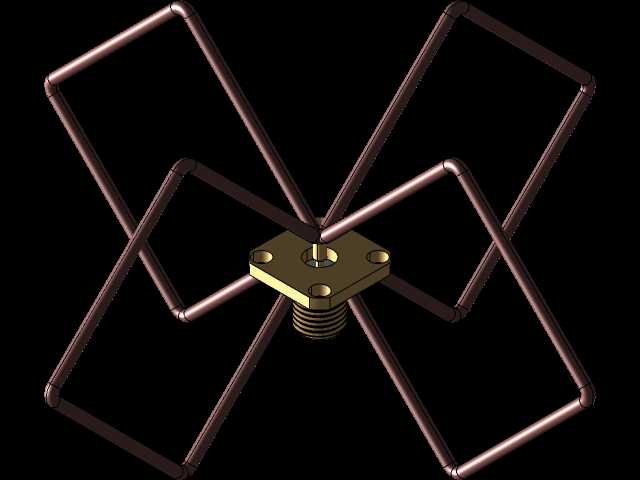

正交双四元2.4GHz全向通信天线结构

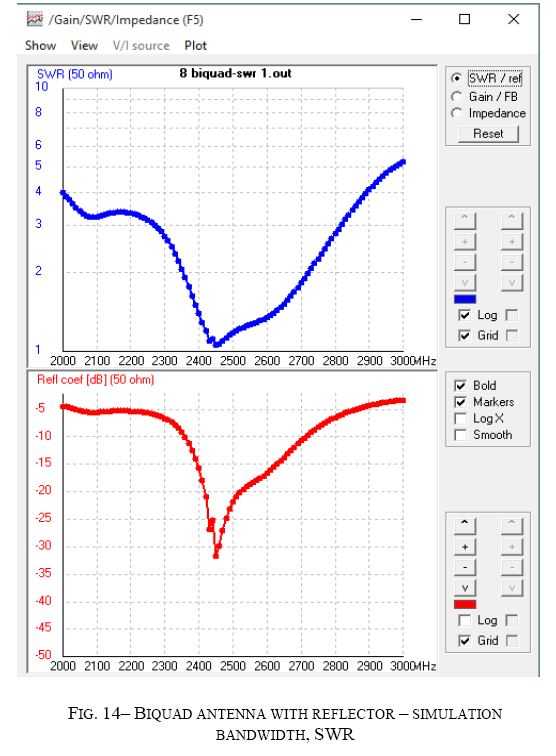

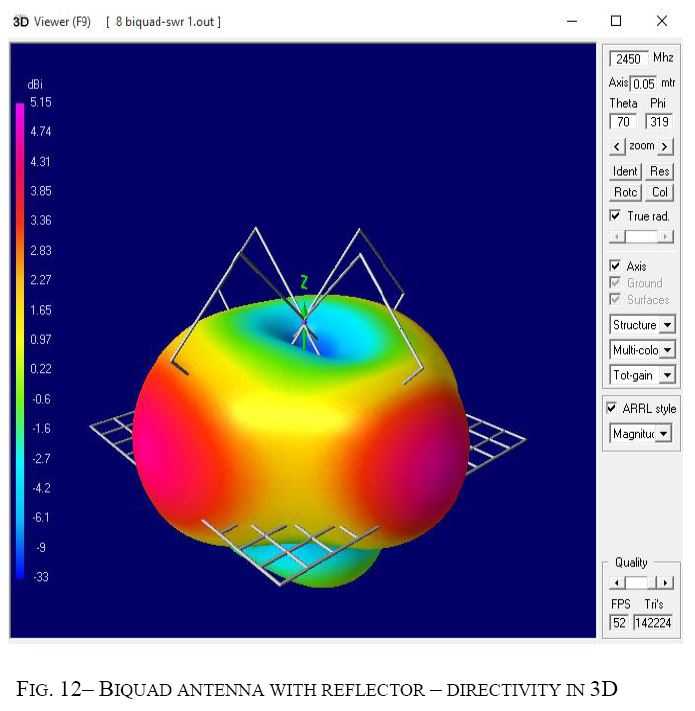

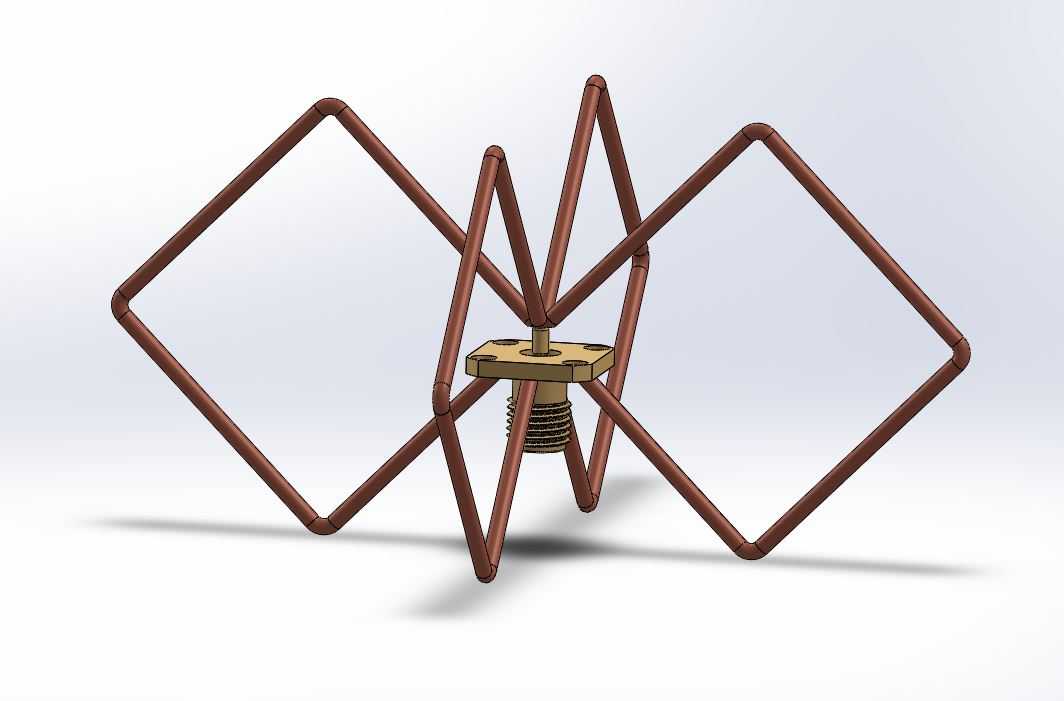

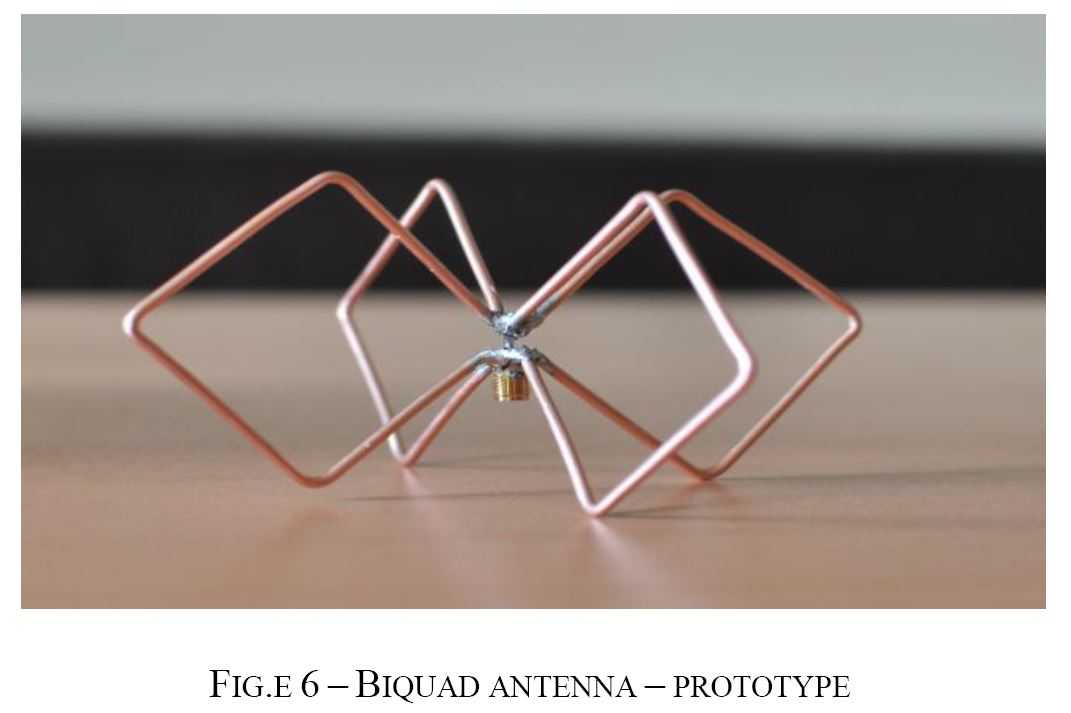

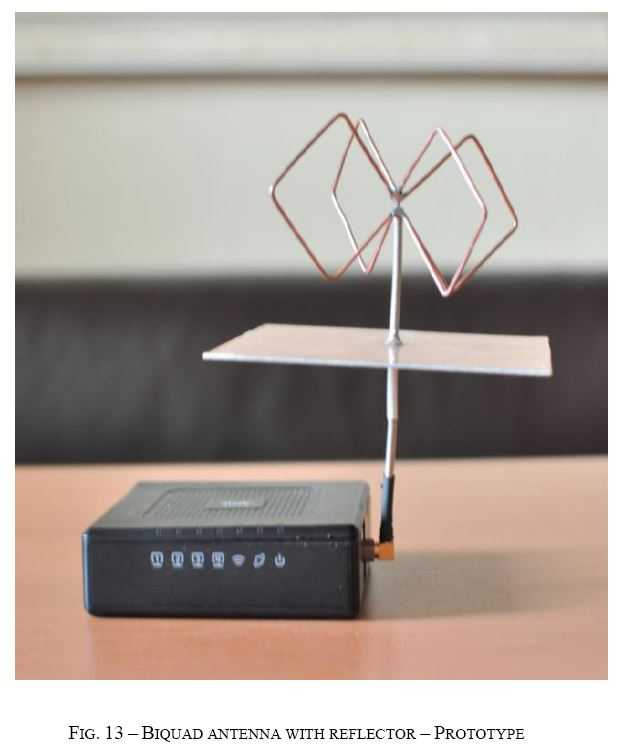

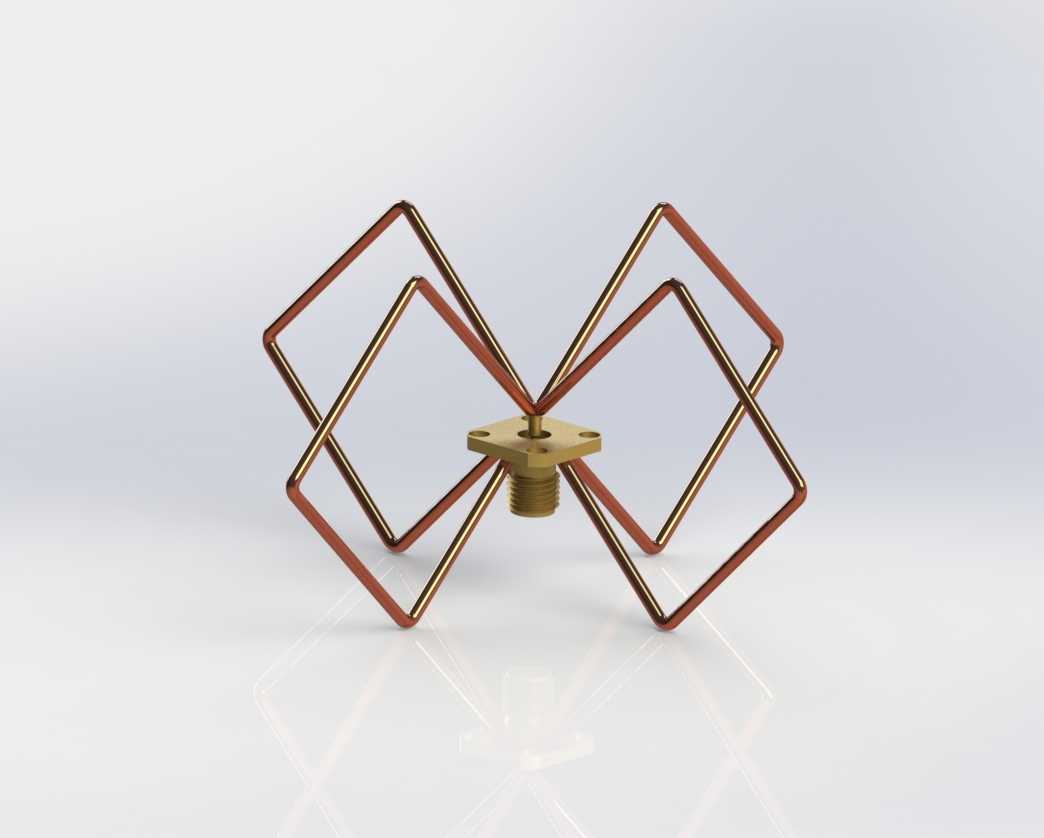

这款正交双四元2.4GHz全向天线，核心应用场景覆盖短距离无线通信链路搭建，常见于室内无线信号补盲、小型物联网网关信号收发、业余无线电近距离通联、无线图传系统信号接收等场景，作为信号收发的前端换能部件，负责将导行的射频电信号转换为空间传播的电磁波，或是将空间中的2.4GHz频段电磁波转换为可传输的电信号送入后端射频电路。从功能特性来看，该天线采用90度异相的正交四元组结构，相比普通单极子天线，在水平面上具备更均匀的全向辐射特性，不会出现普通鞭状天线常见的信号覆盖死角，同时正交排布的振子能够有效降低多径效应带来的信号衰落，在复杂室内多反射环境下的信号稳定性更优。设计思路上，整体采用对称菱形振子正交排布的架构，四个菱形振子分为两组，相互呈90度空间正交布局，中心馈电部位采用标准SMA型射频连接器作为接口，振子直接与连接器的内芯和外导体形成馈电回路，没有额外的匹配电路板，结构极简，加工难度低，仅需弯折金属线材即可完成振子制作，适合小批量快速制作或是DIY场景使用。振子采用金属线材弯折成型，两组振子分别采用不同表面处理的金属线材，既可以通过表面镀层区分相位组，也能在一定程度上调整振子的电长度，适配2.4GHz频段的谐振要求。从安装边界来看，天线整体呈中心对称的蝶形轮廓，中心安装基座为带法兰的SMA连接器，法兰上预留标准安装孔位，可直接通过螺丝固定在设备外壳或是安装支架上，安装时需注意天线整体的净空要求，振子周围不能有大面积金属遮挡，否则会破坏天线的辐射方向图，导致全向特性劣化、增益下降。作为接收天线使用时，该结构的驻波表现良好，能够稳定捕捉空间中的2.4GHz频段信号；若作为发射天线使用，需要注意在连接器端做好接地屏蔽处理，或是在馈线端加装平衡巴伦，避免射频电流耦合到同轴电缆外导体上，造成馈线辐射，影响天线的实际辐射效率和方向图。设计过程中振子的弯折角度、菱形边长都经过电长度核算，确保谐振点落在2.4GHz通用频段范围内，振子末端做圆滑处理，避免尖端放电效应，同时也能提升结构的安全性，不会划伤安装操作人员。整体结构没有易损部件，金属振子具备一定的结构强度，日常使用中不易变形，只要安装时保证振子的正交角度不发生偏移，即可长期稳定维持设计的辐射性能。
