适配大疆御PRO的无人机空气动力载荷投放装置

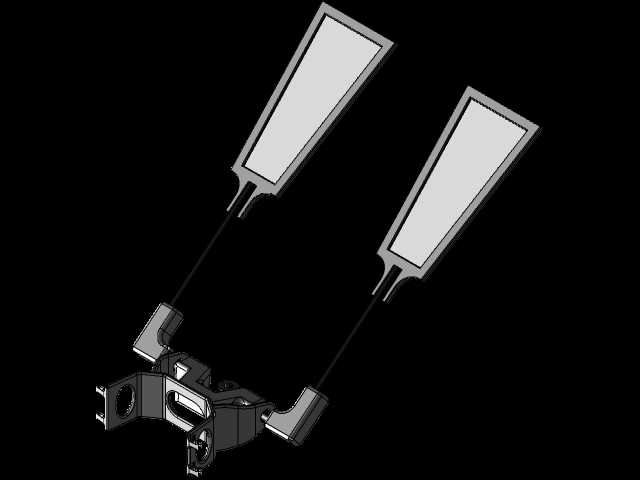

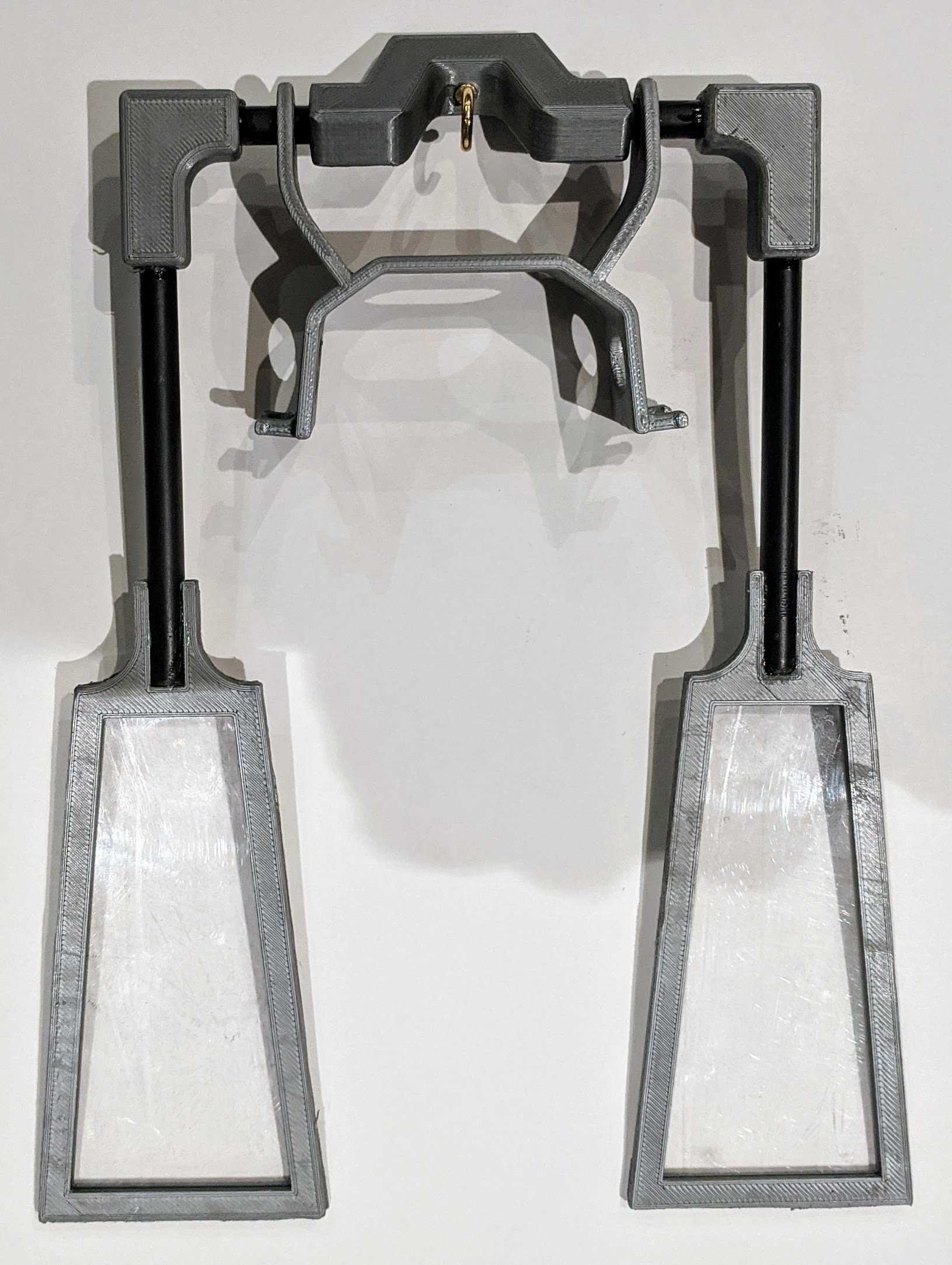

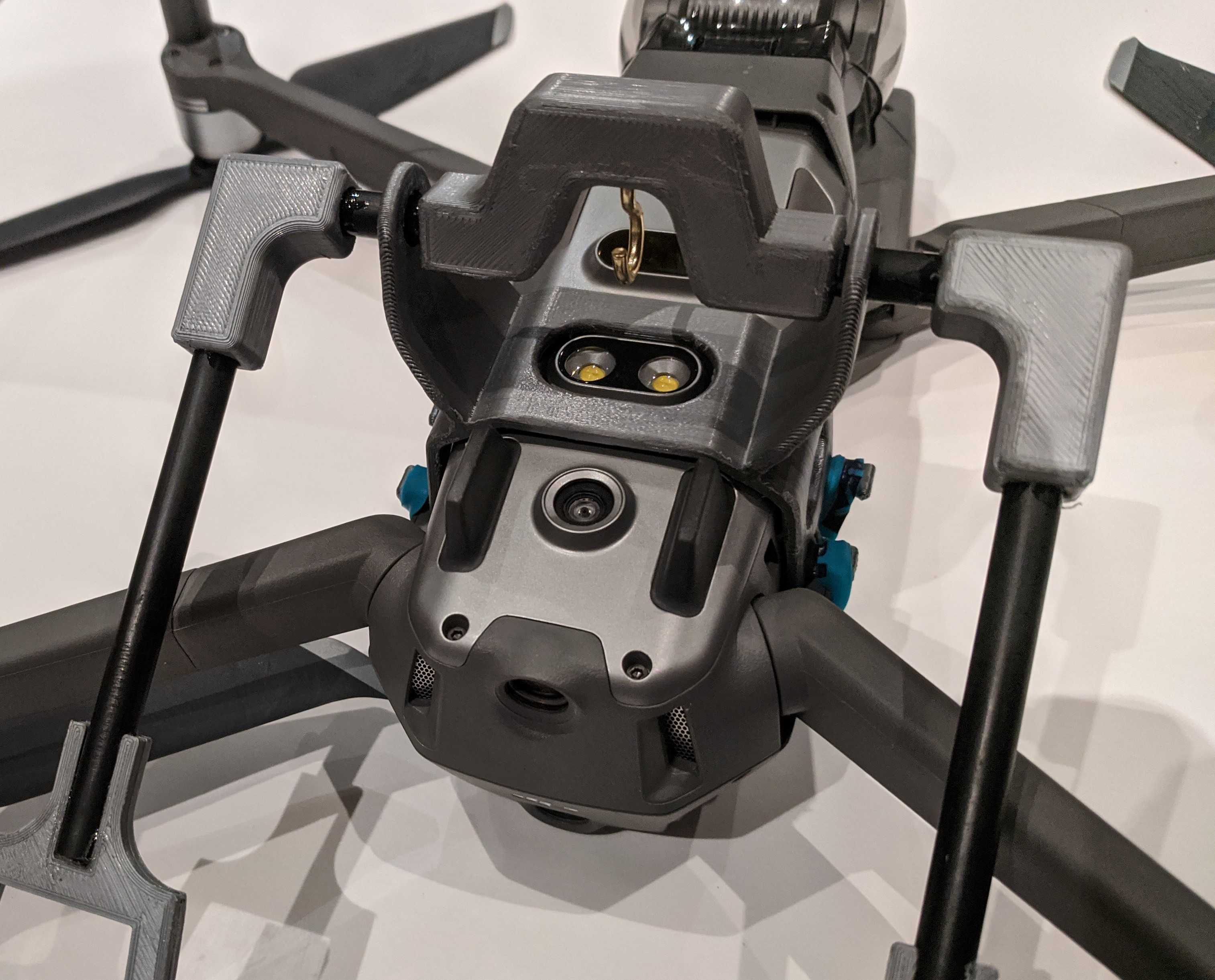

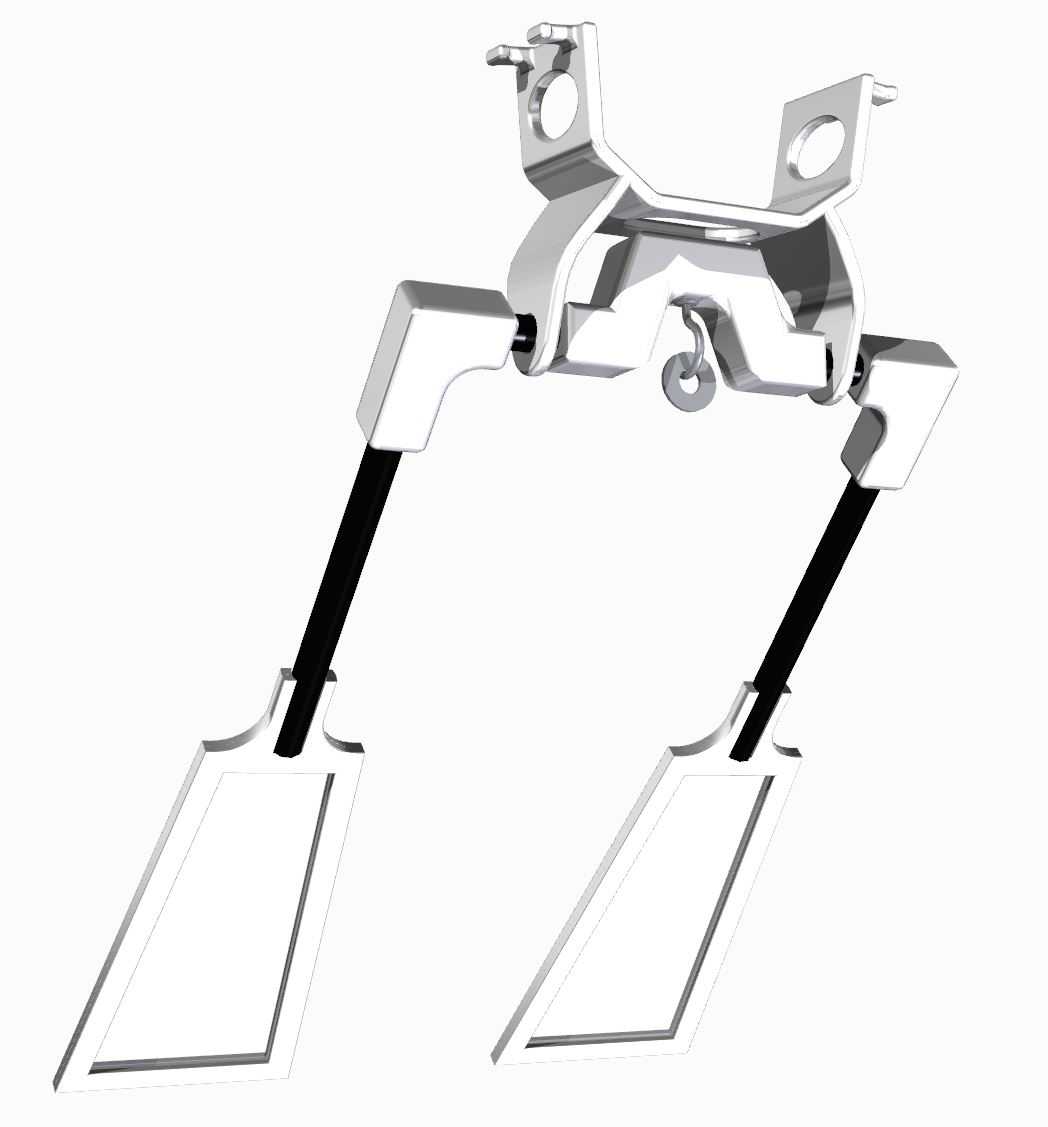

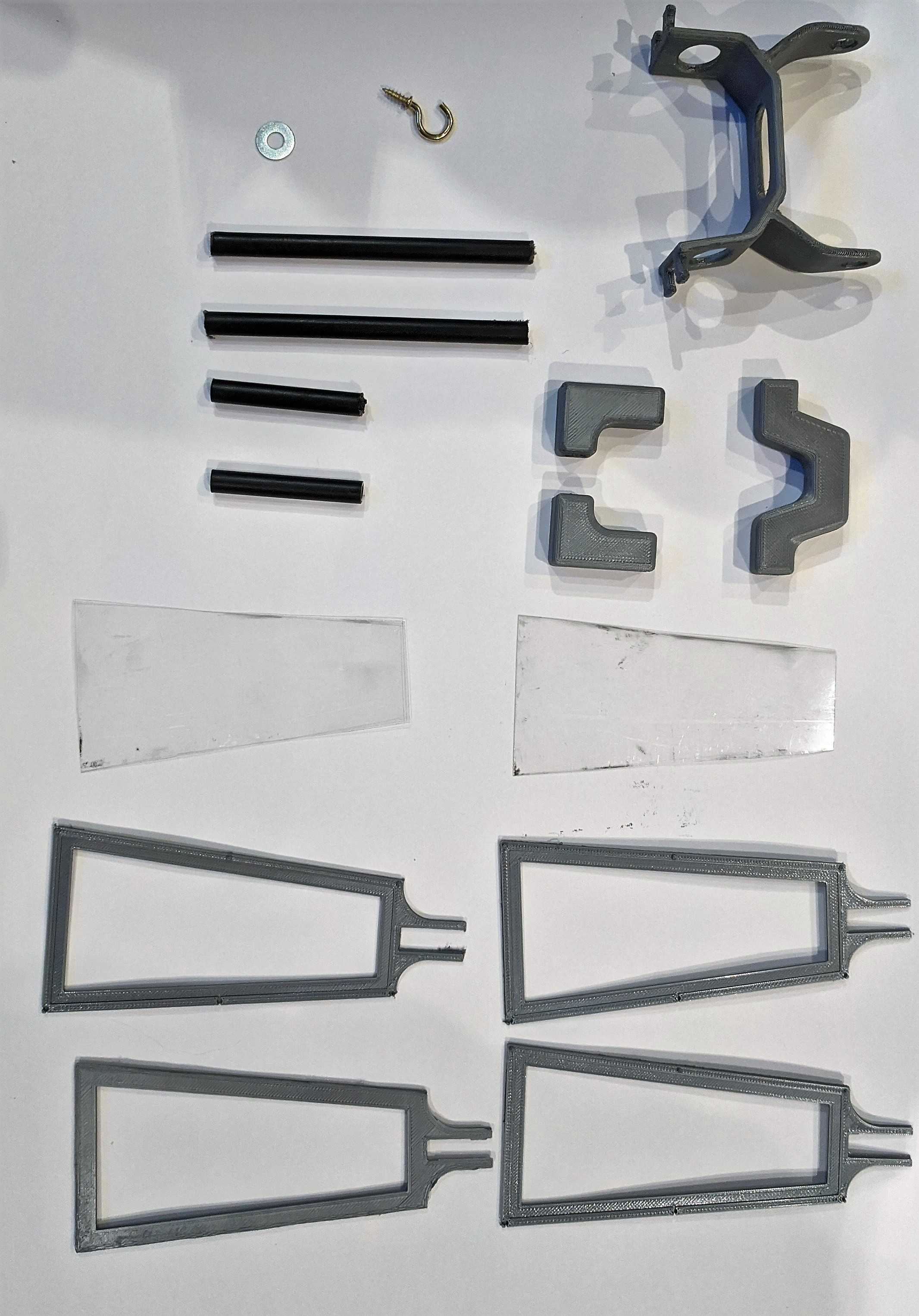

这套载荷释放结构主要面向消费级航拍无人机的应急投放、轻量物资投送场景设计，适配大疆MAVIC PRO机型的机身底部安装空间，无需改动无人机原有结构，也不需要额外搭载伺服驱动模块，完全依靠空气动力特性完成释放动作，能最大程度降低附加装置对无人机续航、飞行稳定性的影响。从结构布局来看，上部的金属安装支架采用折弯成型工艺，预留的两个安装孔位完全匹配御PRO机身底部的原厂固定点位，安装后整体重心与无人机原有重心轴线重合，不会出现飞行偏航的问题，支架整体宽度控制在68mm以内，不会遮挡无人机下视视觉传感器与避障模块的探测范围。两侧的延伸臂采用轻量化设计，臂杆部分选用高强度碳纤维材质，在保证结构刚性的同时尽可能降低自重，末端的载荷吊挂位采用楔形开口设计，日常挂载时依靠飞行过程中的气流作用力保持锁止状态，当无人机完成飞行动作调整，进入倒飞状态或者达到设定的俯冲倾角时，气流作用方向改变，吊挂位的锁止结构会自动脱开，完成载荷释放。设计过程中特意规避了额外的电子控制模块，整套结构没有活动电路与外接接线，不会对无人机的电磁信号产生干扰，也不需要占用无人机的额外控制通道，飞手只需要通过常规的飞行姿态调整就能完成投放操作，学习成本极低。结构的活动铰接部位采用间隙配合设计，预留了足够的活动旷量，在高海拔低温环境、小雨天气下也不会出现结构卡滞的问题，末端的吊挂片采用薄不锈钢片冲压成型，表面做了钝化处理，长期使用也不会出现锈蚀问题，单片吊挂片的额定挂载载荷控制在500g以内，完全满足轻量应急物资、航拍引导标识、小型救援信号装置的投放需求。整套结构安装完成后，整体突出机身底部的高度不超过42mm，无人机收纳时不需要拆卸该装置，可以直接放入原厂收纳包，不会增加额外的收纳准备流程。在实际飞行测试中，平飞状态下气流会持续作用在吊挂片外侧，产生向内的压紧力，保证挂载状态的稳定性，即使遇到突发的横风切变，锁止结构也不会意外脱开，只有当无人机俯仰角达到设定的65度倒飞倾角时，气流作用力方向反转，才会推动锁止结构打开完成释放，动作可靠性经过多轮风洞测试与实际飞行验证，不会出现误释放或者释放卡滞的问题。
