四旋翼飞行载具机架结构设计方案

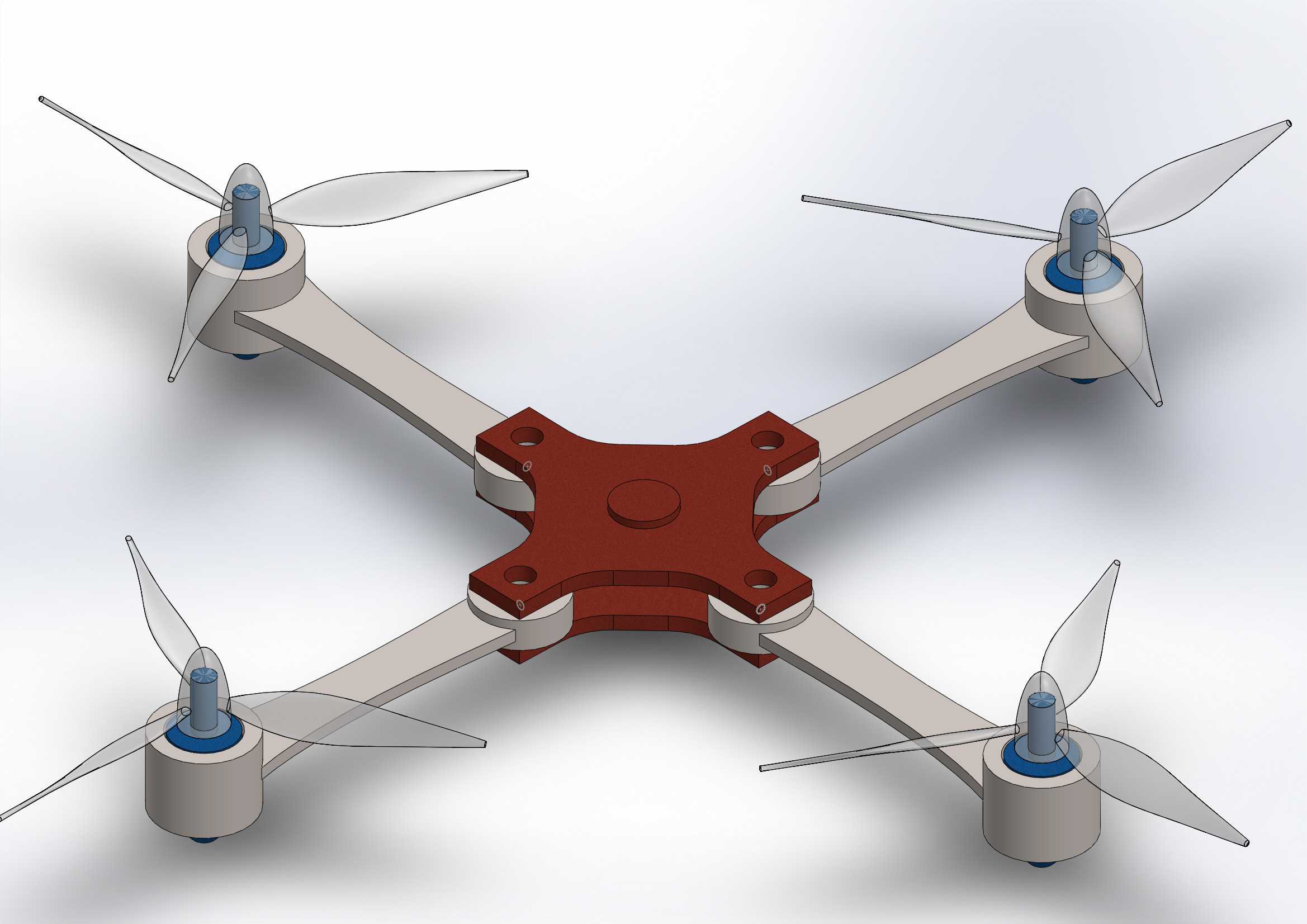

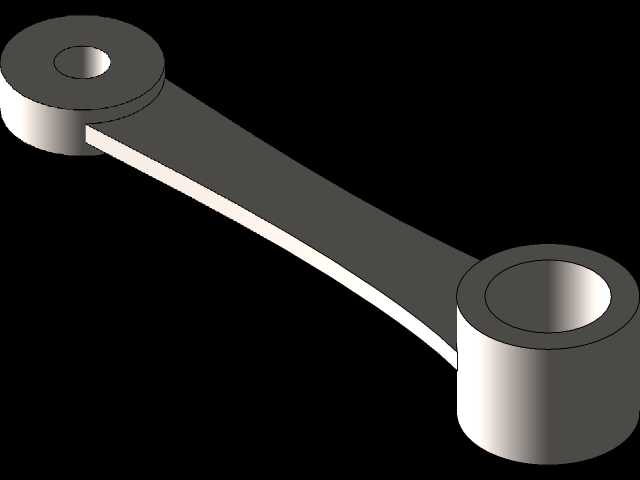

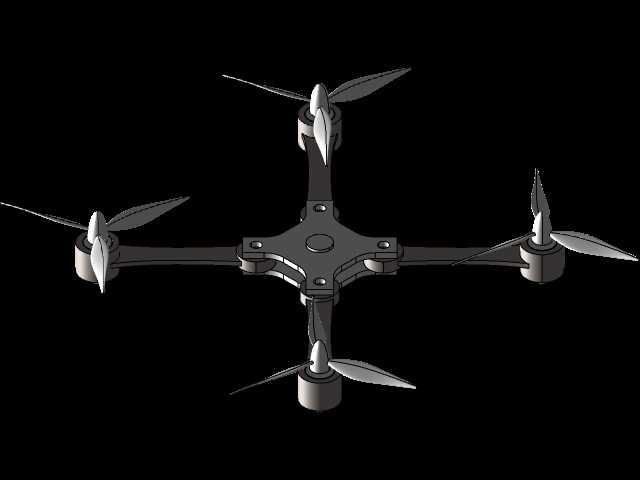

这套四旋翼机架结构的设计，核心围绕小型低空飞行载具的实用需求展开，在日常的航拍测绘、园区巡检、小型物料短途转运场景中，这类机架的结构合理性直接决定飞行稳定性与载荷适配能力。设计之初优先考虑动力单元的安装定位精度，四个机臂末端的电机安装座预留了标准的动力组件装配孔位，同轴度公差控制在合理区间，避免旋翼转动时产生额外的偏振力矩，降低飞行过程中的无意义功耗。中心板采用分层式的结构布局，上下两层板之间预留了足够的安装空间，可容纳飞控模块、电源组件、信号接收装置等核心电子部件，安装孔位采用通用化的孔距设计，适配市面上主流的标准飞控安装尺寸，无需额外做转接件即可完成装配。机臂与中心板的连接位置做了加强凸台结构，分散飞行时机臂受到的升力力矩，避免长期起降震动导致连接位置出现应力断裂，机臂长度经过重心匹配核算，四个旋翼的转动平面处于同一水平面，保证升力输出的对称性。从安装边界来看，机架整体展开后旋翼转动的安全干涉范围经过校核，相邻旋翼的转动轨迹之间预留了足够的安全间隙，不会出现桨叶打碰的问题，机架底部预留了载荷挂载接口，可根据实际使用场景加装摄像模块、小型投放装置或者其他作业组件。设计过程中没有做多余的异形曲面造型，所有结构都服务于功能需求，机臂采用等截面的轻量化结构形态，在保证结构刚度的前提下尽可能降低自重，提升有效载荷占比。中心板的走线槽位做了隐藏式设计，避免电源线、信号线外露在气流中增加风阻，同时也能减少飞行过程中线路被剐蹭的风险。起落支撑点设置在每个电机安装座的下方，四个支撑点形成稳定的支撑平面，降落时可均匀分散冲击载荷，不需要额外加装外置起落架就能满足平整场地的起降需求，若在复杂场地作业，也可通过预留的安装孔拓展更高的起落架组件。整套结构的装配逻辑采用快拆思路，机臂与中心板的连接不需要复杂的专用工具，日常外出作业时可快速拆解收纳，运输时能大幅缩小占用空间，到达作业现场后可快速完成组装调试。
