四旋翼无人机机架带动力组件结构设计

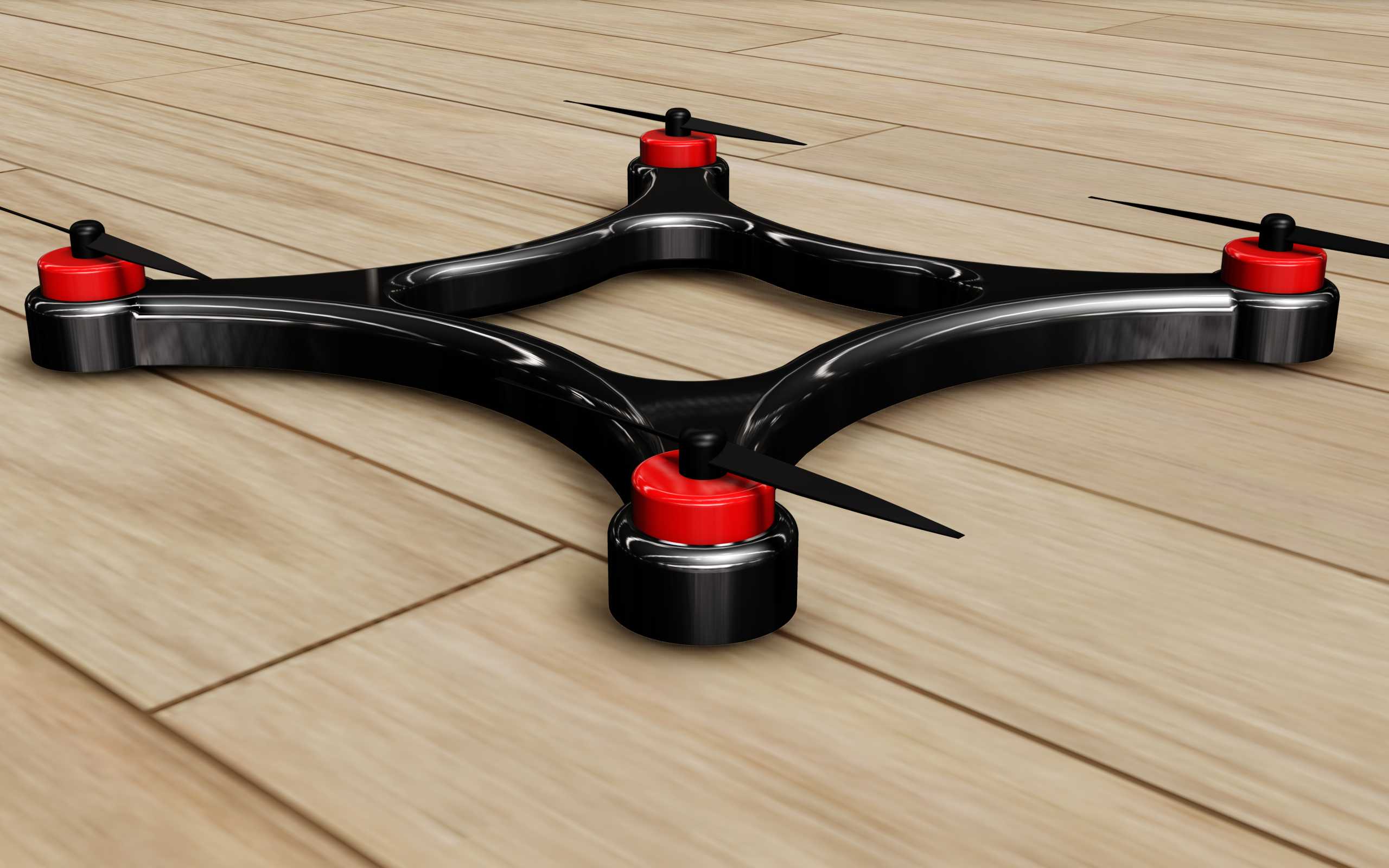

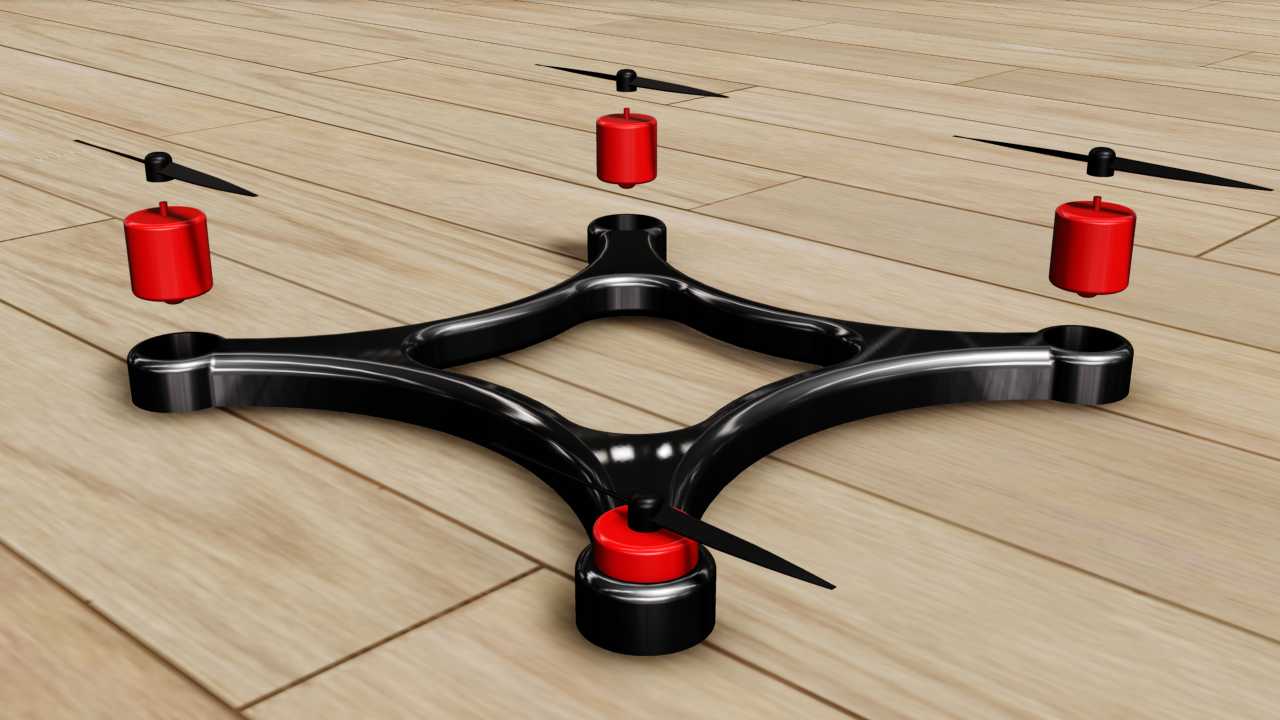

这套四轴飞行器结构模型，核心围绕小型多旋翼无人机的机架承载与动力布局展开设计，可适配低空航拍、小型载荷投送、近距巡检类场景的基础硬件搭载需求。从结构布局来看，采用X型对称机架构型，四个机臂从中心承载盘向外等角度延伸，相邻机臂夹角保持90度，这种对称布局能让四个动力单元的拉力输出均匀分布，抵消单组螺旋桨旋转带来的反扭矩，保证飞行姿态的平稳可控，避免偏航力矩失衡带来的飞行失控风险。机臂末端设置的动力安装位，采用同轴定位结构，可直接适配柱状外转子动力单元，安装端面预留的定位凸台能保证动力单元与机臂的垂直精度，避免动力输出轴倾斜带来的拉力分力损耗，减少飞行过程中的姿态修正能耗。螺旋桨采用两叶定距设计，与动力单元输出轴直接连接，桨叶的翼型经过低速效率优化，在低空悬停状态下能保持较高的拉力转化效率，适配小轴距飞行器的动力需求。中心承载区域为镂空框架结构，在保证整体结构刚度的前提下尽可能降低机架自重，该区域可预留飞控板、电池、信号接收机等核心航电部件的安装空间，安装边界可覆盖常规小型飞控的安装尺寸，同时预留的走线槽可规整布置动力线与信号线，避免飞行过程中线材晃动干扰姿态传感器的检测精度。机臂与中心盘的连接位置做了圆弧过渡强化处理，能分散飞行过程中机动动作带来的应力集中，避免急加速、急转向工况下机臂根部出现断裂风险。从安装适配性来看，四个动力安装位的同轴度公差控制在合理范围内，可保证四个螺旋桨的旋转平面处于同一水平面，减少飞行过程中的姿态抖动，为搭载轻量化拍摄设备提供稳定的平台基础。整套结构没有多余的冗余设计，所有承力部位的壁厚都经过受力优化，既满足日常飞行的结构强度要求，又不会带来额外的重量负担，可作为小型四旋翼飞行器研发阶段的结构验证参考，也可用于航模教学中的结构原理演示，帮助从业者理解多旋翼飞行器的动力布局逻辑与机架受力特点。
