适用于乡村净水场景的手动增压泵结构

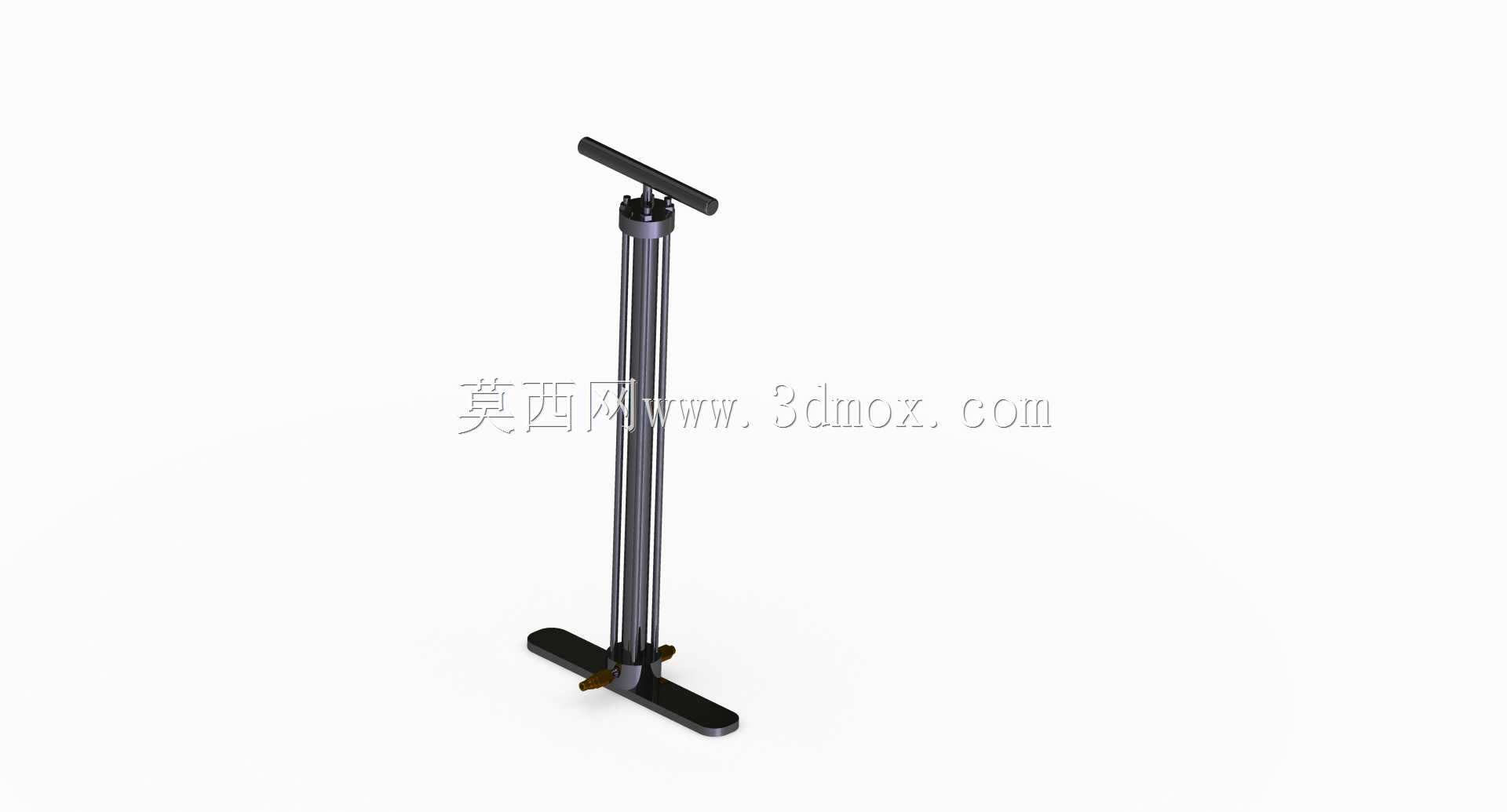

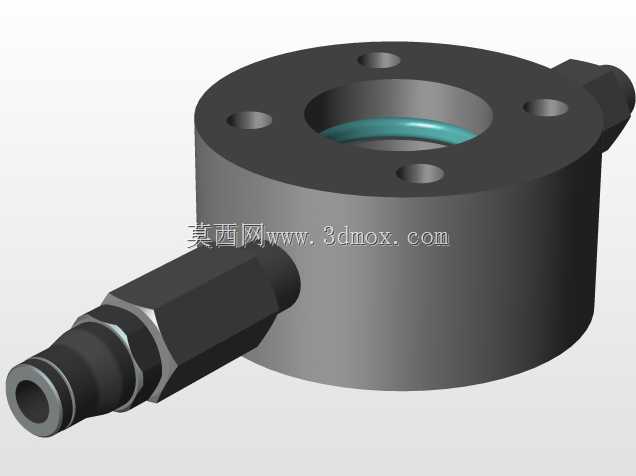

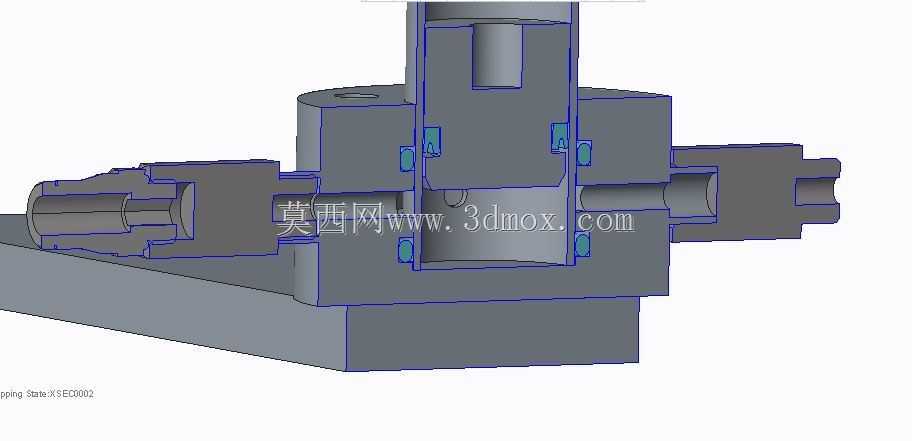

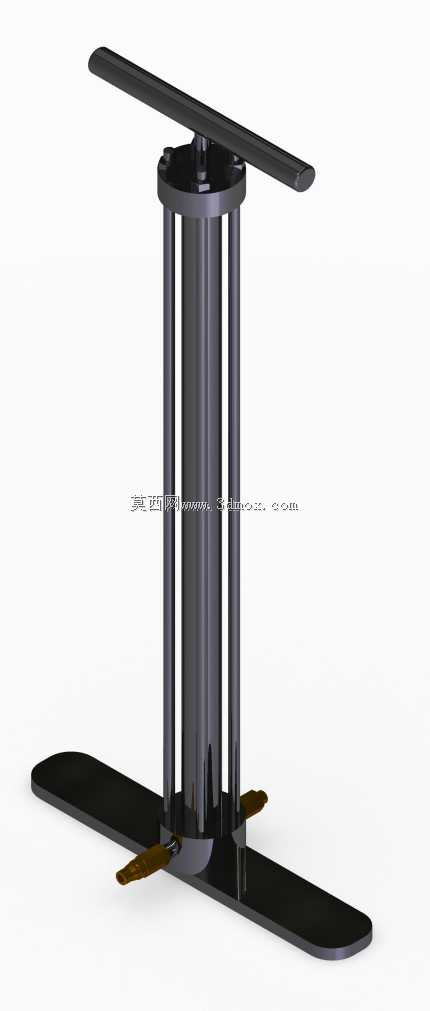

这款手动增压结构的核心应用场景瞄准无稳定电力供应的乡村分散供水场景，可直接对接反渗透净水单元，为净水流程提供稳定的12巴工作压力，解决缺电地区净水设备动力缺失的痛点。从功能实现逻辑来看，整套结构依靠人力驱动顶部横杆完成动力输入，通过内部柱塞结构的往复运动完成流体增压，无需外接电源或其他动力源，操作门槛极低，仅需单人往复扳动横杆即可持续输出压力流体，适配小型家庭或村落集中供水点的净水取水需求。结构设计上采用立式同轴布局，底部设置长条形稳定支撑底座，底座两端延伸出足够的支撑跨度，无需额外地脚固定即可在平整地面保持稳定，操作时不会出现侧翻或滑移问题；中部承压筒体采用多根立柱环绕加强的结构形式，既保证筒体承压能力满足12巴的工作压力要求，又能通过立柱的镂空结构减少整体耗材用量，降低制造成本，同时方便观察内部柱塞的运行状态，日常维护时无需完全拆解外壳即可排查卡滞、密封失效等常见故障。进出液接口设置在筒体下部靠近底座的位置，接口朝向与底座长轴方向垂直，安装时可直接对接标准管路接头，预留的安装操作空间足够完成扳手拧接作业，不会出现工具干涉问题。顶部驱动横杆采用长力臂设计，人力操作时的作用力臂长度经过匹配计算，普通人即可轻松扳动完成增压动作，不会出现操作力过大无法使用的问题；横杆与内部柱塞的连接部位设置耐磨衬套，可承受长期往复扳动的磨损，延长整体使用寿命。整套结构的所有运动部件均做了圆角过渡处理，操作过程中不会出现尖锐棱角划伤使用者的问题，适配乡村地区非专业人员操作的使用场景。密封结构采用通用标准密封件，出现密封磨损泄漏时可直接采购通用配件更换，无需定制专用零件，降低后期维护成本。从安装边界来看，整套结构占地范围仅与底部底座尺寸相当，无需预留额外的周边操作空间，仅需在顶部横杆转动范围内预留足够的避让空间即可，可直接放置在室内或室外遮雨区域使用，对安装场地的要求极低。在流体通路设计上，内部流道做了平滑过渡处理，减少流体流动阻力，提升增压效率，同时避免流道死角残留杂质造成堵塞，适配乡村水源杂质含量相对较高的使用条件，减少堵塞故障的发生概率。
