六涵道载人多旋翼飞行器结构设计方案

这款六涵道载人多旋翼结构，核心面向低空短途通勤、复杂地形巡检、应急救援投送这类对起降空间要求严苛的场景设计，区别于常规小型航拍无人机，整套结构的承载边界围绕单人加配套作业载荷设定，所有旋翼单元采用涵道包裹式设计，一方面能降低桨叶外露带来的触碰风险，在林间、楼宇间这类狭窄空域作业时，避免桨叶剐蹭障碍物引发失控，另一方面涵道结构可以优化桨尖气流场，同等桨盘面积下能提升约15%的升力效率，同时降低飞行过程中的气动噪音，适配城市低空作业的降噪要求。

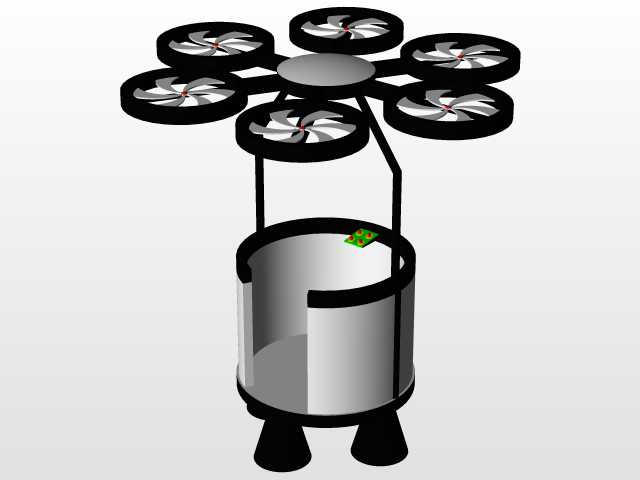

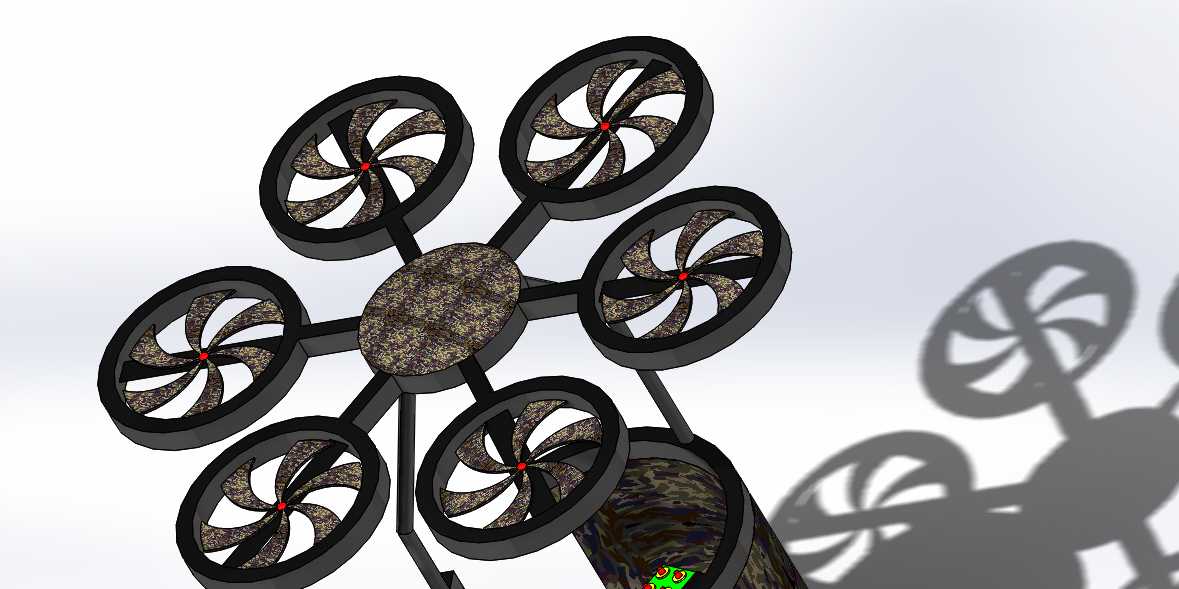

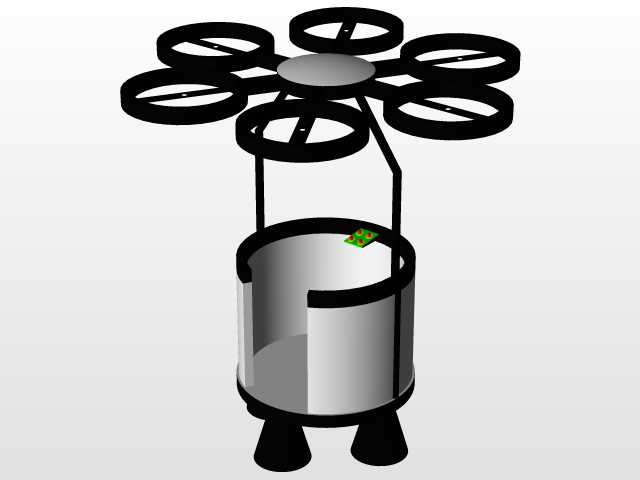

从结构布局来看，六个涵道动力单元呈中心对称放射状排布，相邻涵道的中心夹角保持60度均匀分布，这种布局能让动力输出的力矩分配更均衡，即便单组动力出现异常，剩余五个动力单元也能通过飞控调整输出功率，维持姿态稳定迫降，大幅提升载人飞行的安全冗余。中心承力舱采用一体化桶式结构，上部承接所有涵道机臂的连接载荷，下部预留乘员乘坐与载荷安装空间，机臂与中心舱的连接位置设计有快拆锁紧结构，日常转场运输时可以快速拆解涵道单元，缩小整体收纳尺寸，作业时无需复杂调试即可快速组装完成。

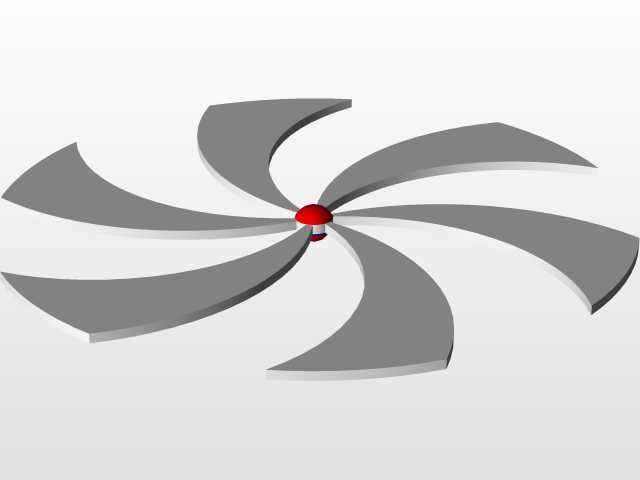

设计过程中优先考虑了动力单元的安装同轴度要求，每个涵道的安装座都预留了0.5mm的调整余量，装配时可以通过塞尺校准涵道轴线与中心舱水平面的垂直度，避免动力输出时产生额外的分力矩增加飞控调校难度。涵道内部的风扇采用多叶小扭角设计，在保证升力输出的同时，能降低高转速下的桨叶振动，振动传递到中心舱的加速度控制在0.2g以内，提升乘员乘坐的舒适度，也避免振动影响搭载的巡检、测绘类精密设备的正常工作。

尺寸边界上，整套结构展开后最大外接圆直径控制在2.2米以内，不需要专用起降场地，在普通民用建筑的屋顶、平整的山间空地都能完成起降，中心舱的内部净空尺寸按照成年人体态设计，乘坐区域预留了安全绑带的安装点位，下部预留了电池舱、航电设备舱的安装空间，所有走线都通过机臂内部的中空通道布设，避免线缆外露影响气动外形，也降低飞行过程中线缆被气流吹动磨损的风险。起落部分采用轻量化滑橇结构，直接固定在中心舱下部，没有额外的活动收放机构，既降低了结构重量，也减少了活动部件带来的故障点，滑橇的接触长度经过优化，在不平整的地面起降时能保持整体稳定，不会出现侧翻风险。整套结构的受力节点都做了应力扩散设计，机臂与涵道、中心舱的连接位置都设置了加强筋，在满载工况下，结构的最大变形量控制在1.2mm以内，不会因为结构形变影响涵道的同轴度，保证飞行姿态的可控性。
