山地自行车用阻尼减震器结构设计

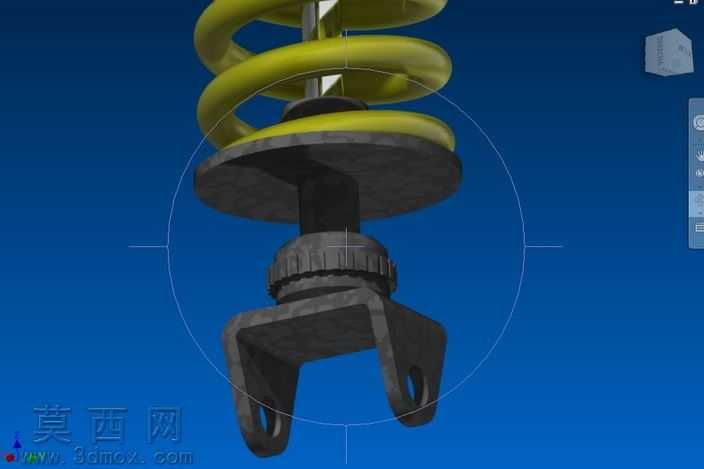

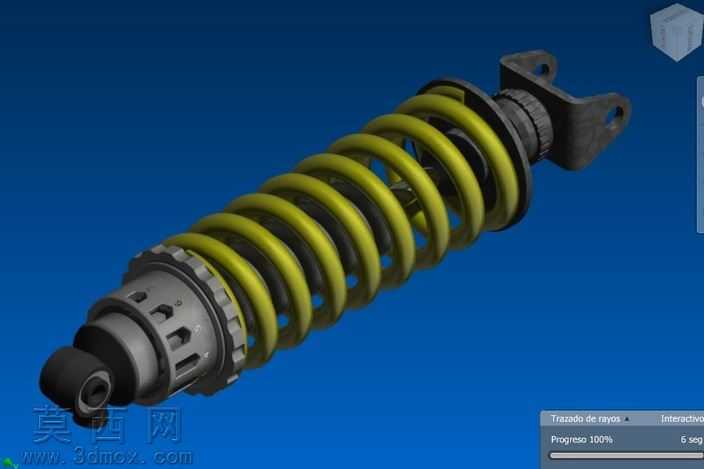

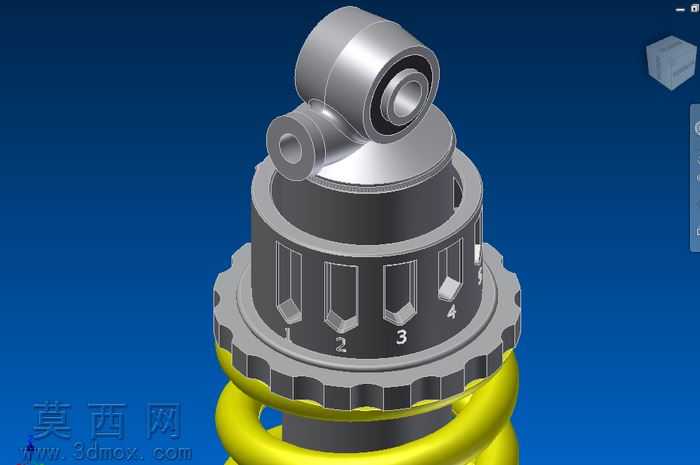

本作品为适配山地自行车的阻尼减震器三维建模设计，整体采用同轴集成式结构布局，将阻尼缓冲单元与弹性复位单元整合为统一整体，可直接适配山地车后悬挂安装点位，满足非铺装路面骑行的震动缓冲需求。建模过程中先完成核心功能部件的参数化搭建：首先构建两端的安装吊耳结构，上端吊耳设置双安装孔位适配车架连接端，下端吊耳采用单轴孔结构适配后摇臂连接位，所有安装孔位均预留标准衬套安装间隙，匹配行业通用的紧固件装配尺寸。中间阻尼缸体部分采用多级阶梯轴结构设计，表面设置调节齿圈结构，可通过旋转齿圈调整弹簧预紧力，适配不同体重骑手与不同骑行场景的减震软硬需求，缸体表面开设散热槽结构，提升长时间颠簸工况下的阻尼油散热效率，避免阻尼热衰减。弹性元件采用等节距圆柱螺旋弹簧设计，弹簧丝直径、弹簧中径、有效圈数均经过受力校核，弹簧两端设置磨平端圈，保证与上下弹簧座的贴合度，避免受力偏载。建模时对所有零件进行装配干涉检查，确保阻尼芯轴伸缩行程内无零件碰撞，弹簧压缩至极限行程时仍保留安全圈数，不会发生并圈冲击。材质渲染阶段，阻尼缸体与安装吊耳采用哑光发黑金属材质，模拟钢制部件的表面处理效果，调节齿圈做亮面金属倒角处理突出结构细节，螺旋弹簧采用醒目的哑光黄聚氨酯喷塑材质，既还原民用减震器的常见外观，也能在渲染图中清晰区分弹性元件与刚性结构部件，衬套部分采用黑色橡胶材质，还原缓冲衬套的质感。渲染时采用深蓝色纯色背景突出主体结构，通过光影效果展现弹簧的螺旋曲面、缸体的散热槽、吊耳的安装孔等细节，完整呈现产品的装配关系与结构特征，设计过程中参考了成熟越野摩托减震器的结构逻辑，针对山地自行车的载荷量级做了尺寸轻量化调整，在保证结构强度的前提下控制整体重量，兼顾骑行减震性能与整车轻量化需求。
