三叶曲面推进式螺旋桨结构设计

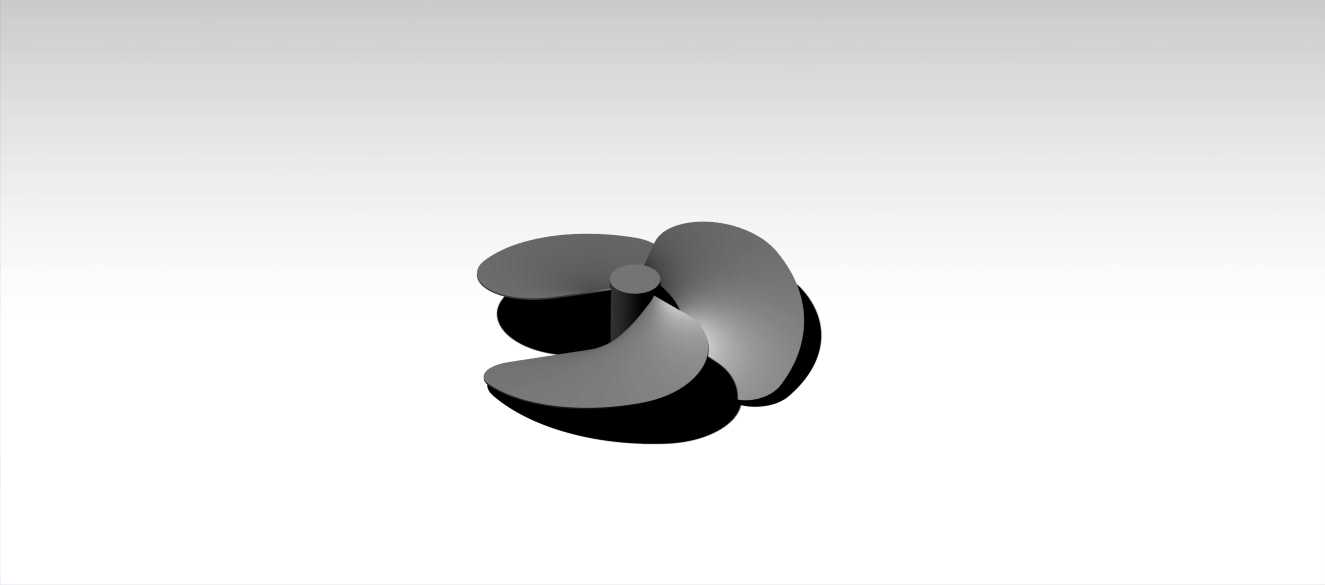

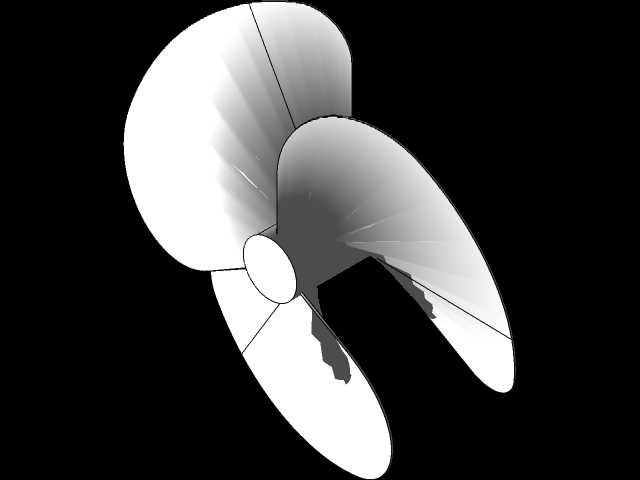

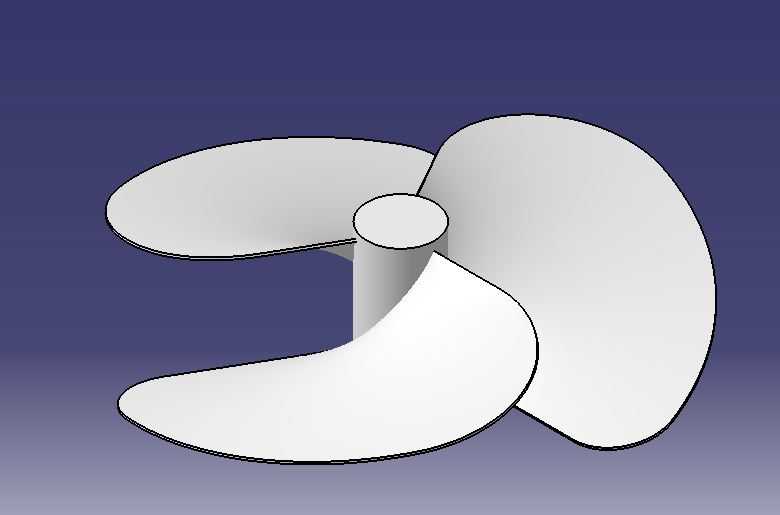

在船舶推进、小型流体输送、水下动力装置的实际工程场景中，螺旋桨是将旋转轴输出扭矩转化为轴向推进力的核心执行部件，其曲面精度直接决定动力转换效率与运行稳定性。这款三叶结构的螺旋桨，在设计阶段优先考虑了流体流经叶片表面的压力分布逻辑，三个叶片沿中心轮毂周向均匀120度分布，避免旋转过程中出现动不平衡量，降低轴系长期运行的疲劳损耗。从安装边界来看，中心轮毂为等直径圆柱结构，预留的轴孔与动力输出轴采用过渡配合，配合段长度匹配常规小型动力轴的安装尺寸，轮毂端面可加装锁紧挡圈，防止高速旋转时叶片组件发生轴向窜动。叶片的翼型截面从根部到梢部采用渐变厚度设计，根部与轮毂衔接处做了大圆角过渡，分散旋转时的应力集中，避免长期受交变载荷作用出现根部断裂问题；叶片曲面的导边与随边做了顺滑修型，减少流体经过时的紊流与空泡产生概率，降低运行过程中的振动与噪音。实际选型应用时，这类螺旋桨可适配小型内河作业艇、水下巡检机器人、低速流体搅拌装置的动力端，匹配对应转速的输出轴即可完成安装，不需要额外定制复杂的连接结构。建模过程中，曲面构建采用了翼型截面沿螺旋线扫掠的逻辑，每个截面的螺距角根据径向位置做对应调整，保证叶片不同半径位置的流体攻角处于合理区间，既保证足够的推力输出，又不会因为攻角过大造成流体脱流损失。叶片的外缘做了圆弧收边处理，避免安装或维护过程中尖锐边缘造成磕碰损伤，同时减少梢部的流体绕流损失。从结构强度角度，叶片厚度从根部到梢部逐步减薄，在保证整体刚性的前提下降低旋转惯量，减少动力轴启动时的瞬时扭矩负载。在流体输送场景下使用时，该结构也可作为轴流搅拌的叶轮使用，推动流体沿轴向定向流动，相比直叶片结构，其流体输送的连续性更好，压力脉动更小，不会对管路或池体造成明显的冲击振动。
