汽车用方形阀块配套密封杯盖结构

这款杯盖属于汽车液压阀块的配套端盖类零件，主要应用在乘用车及商用车的液压控制系统阀组上，安装在阀块的端部预留安装位，核心作用是封堵阀块内部的油路腔道，避免液压油出现渗漏，同时为阀块内部的阀芯、弹簧等组件提供轴向的定位支撑，限制内部组件的轴向窜动余量，保证阀组在车辆行驶的振动工况下依然能保持稳定的工作状态。

从实际装车场景来看，这类杯盖多配套在变速箱液压控制阀组、车身稳定系统液压调节单元、制动系统液压分配阀块上，车辆行驶过程中会持续承受来自路面的颠簸振动、动力总成传递的持续振动，以及液压系统内部的油压脉冲冲击，因此零件的结构强度、密封配合精度都有明确的工程要求。设计阶段首先确定了整体的方形外轮廓，区别于常规的圆形端盖，方形结构可以更好地适配阀块本身的方形安装基面，不需要额外在阀块上加工圆形沉台，直接贴合阀块的加工平面即可完成装配，能有效缩减阀块的整体外形尺寸，给整车布置留出更多的空间余量。

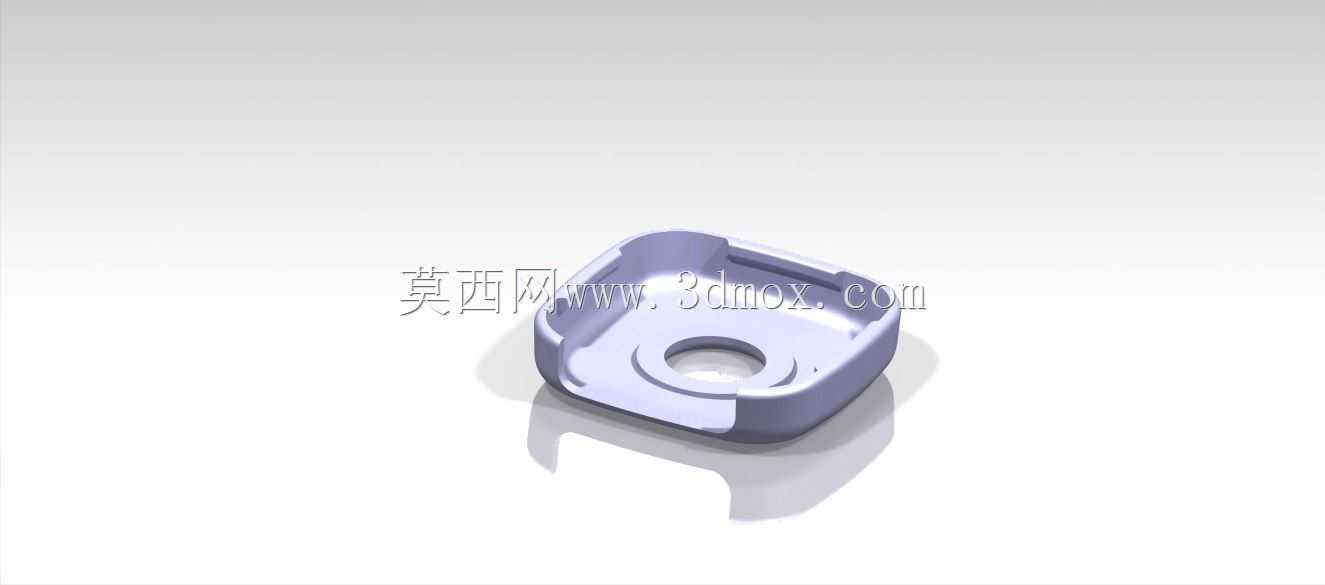

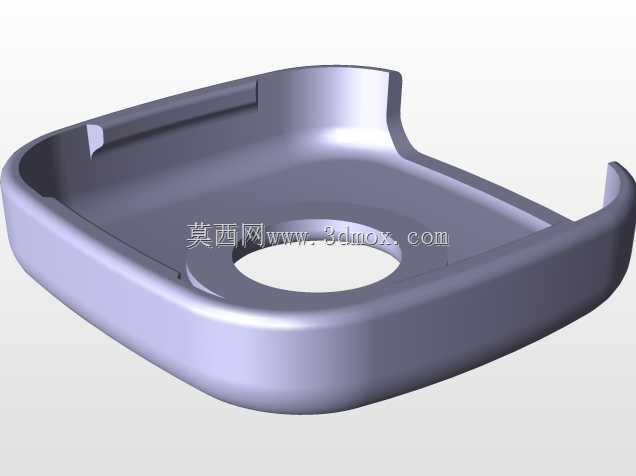

结构细节上，零件中心设置了同轴的圆形通孔，这个通孔并非过流通道，而是用于穿装阀块内部的调节杆或者传感器探测杆，孔的内壁加工有高精度的配合面，和穿装杆件之间预留了标准的密封件安装槽位，可配套O型密封圈实现杆件与端盖之间的动密封或者静密封，避免液压油从杆件配合间隙渗漏。零件的内侧设置了一圈下沉的环形腔室，这个腔室刚好可以容纳阀块端部伸出的弹簧座、阀芯端部结构，装配后端盖的内侧平面可以压紧弹簧的端部，给弹簧提供稳定的支撑基准，保证弹簧的预压缩量处于设计要求的区间内，避免弹簧出现偏载导致的阀芯卡滞问题。零件的四个角位置做了平滑的圆角过渡，一方面是避免锐边在装配过程中割伤安装人员或者损坏密封件，另一方面也可以降低零件的应力集中系数，在承受油压冲击和振动载荷时，不会在角部位置出现应力开裂的问题。

安装边界方面，这款杯盖的外轮廓边长匹配对应阀块的端部安装面尺寸，安装时通过四个角附近的螺栓孔穿装固定螺栓，将端盖压紧在阀块的端面上，端盖与阀块贴合的端面加工有密封槽，可安装方形或者O型密封圈，实现端面的静密封。设计时特意将螺栓安装位设置在零件的外缘位置，螺栓的压紧力可以均匀作用在密封端面上，避免出现压紧力不均导致的密封面翘曲渗漏问题。零件的整体轴向高度经过反复校核，既保证内部有足够的空间容纳阀块的端部组件，又不会因为轴向尺寸过大导致和周边的整车零部件出现装配干涉，在整车布置空间紧张的发动机舱、变速箱舱内部，这种紧凑的尺寸设计可以大幅降低阀组的布置难度。

从功能特性来看，这款杯盖除了基础的封堵、定位、密封作用外，外侧的平整平面还可以作为阀组安装时的定位基准面，在阀组整体装配到整车支架上时，可以通过这个平面打表找正阀组的安装水平度，保证阀组内部的阀芯、滑阀组件处于正确的工作姿态，避免因为安装倾斜导致的阀芯动作卡滞、响应滞后问题。零件的壁厚经过强度校核，在系统最高工作油压下不会出现塑性变形，密封面的平面度控制在合理的公差范围内，不需要额外增加密封垫片，仅靠O型圈就可以实现可靠密封，减少了装配环节的零件数量，也降低了后续运维过程中密封件老化失效的概率。

在建模过程中，所有的配合尺寸都严格遵循阀块的设计公差要求，安装孔的位置度、密封面的平面度、中心孔的同轴度都设置了符合机械加工工艺的公差值，既可以满足压铸或者注塑成型的量产工艺要求，也能保证后续机加工环节的加工余量均匀，不会出现余量不均导致的加工变形问题。零件的外侧边缘做了小尺寸的倒角处理，装配时可以起到导向作用，方便操作人员快速对准安装位置，提升装配效率。针对汽车零部件的耐温要求，零件的结构设计也考虑了材料的热胀冷缩特性，配合间隙的设置可以覆盖-40℃到120℃的整车工作温度区间，不会因为温度变化出现配合过紧导致的装配应力，或者配合间隙过大导致的密封失效问题。
