三叶翼型螺旋推进桨结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1153442
  • 三叶翼型螺旋推进桨结构设计
  • 三叶翼型螺旋推进桨结构设计
  • 三叶翼型螺旋推进桨结构设计

在流体动力传输领域,这类三叶翼型螺旋桨是应用范围极广的动力转换部件,小到民用通风设备、小型水面推进载具,大到工业风道循环系统、低载荷流体输送装置,都能见到同结构桨叶的实际应用。不同于常规冲压成型的薄片状扇叶,这款桨叶采用了带厚度渐变的翼型截面设计,核心逻辑是通过叶片旋转时前后表面的流速差形成稳定压力差,让流体在叶片吸力面侧完成加速,相比等厚度平板桨叶,同等转速下能获得更高的推力转化效率,同时降低叶片边缘的流体紊流带来的振动与噪音。

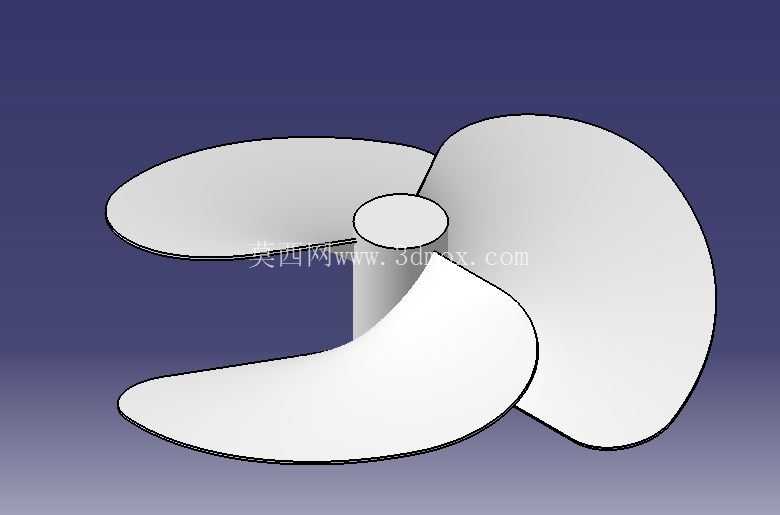

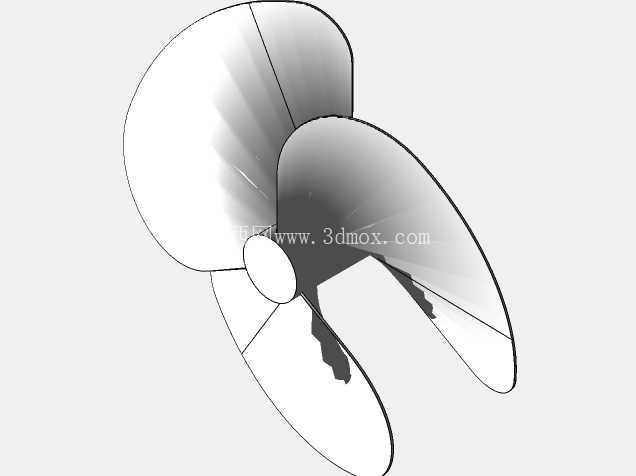

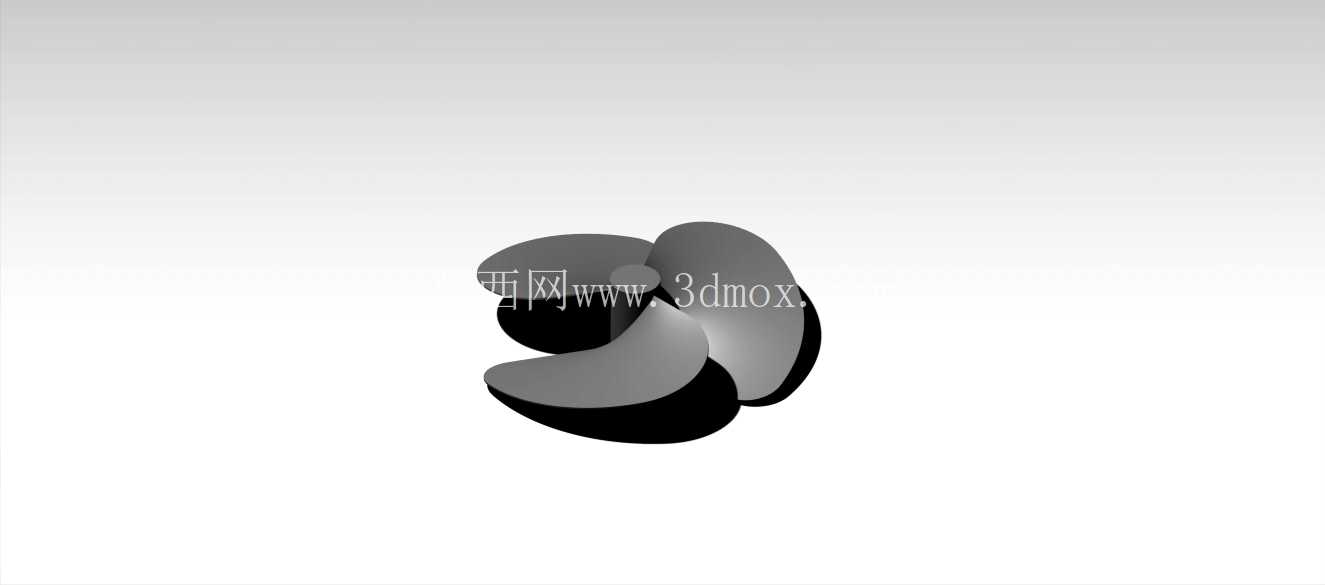

从结构设计逻辑来看,三个叶片沿中心轮毂周向120度均匀分布,这种布局的核心考量是平衡旋转过程中的离心力载荷,避免动不平衡带来的轴系磨损。每个叶片的型线从根部到叶尖做了连续的扭角变化,根部扭角偏大是为了匹配靠近轮毂处较低的线速度,保证该区域的流体攻角处于合理区间,不会出现气流分离失速;叶尖位置扭角逐步收窄,适配叶尖更高的线速度,让整个叶片展向的推力分布更均匀,避免局部载荷过大导致叶片变形。叶片与轮毂的衔接位置做了大圆角过渡处理,没有尖锐的应力集中棱角,这是因为桨叶旋转时根部承受的弯矩最大,圆角过渡能有效分散交变载荷,降低长期运行下的疲劳断裂风险,不管是金属材质铣削加工还是非金属材质注塑成型,这种过渡结构都能提升成品的结构强度。

中心轮毂采用圆柱凸台结构,中心预留的轴孔与动力输出轴配合,安装时需要保证轴孔与桨叶旋转中心的同轴度控制在合理公差范围内,否则高速旋转时会产生明显的径向跳动,轻则带来异常噪音,重则损坏连接的轴承与动力部件。安装边界上,桨叶的旋转外径需要与外围的护罩或者流道内壁保留足够的安全间隙,间隙值一般取叶尖线速度对应安全阈值,既要避免叶尖剐蹭外围构件,也要控制间隙过大带来的流体回流损失,影响整体推进效率。轮毂的轴向长度也做了匹配设计,足够的配合长度能保证与动力轴的连接稳定性,避免传动过程中出现桨叶晃动。

实际应用场景中,这类翼型螺旋桨的适配性很强,在空气介质场景下,可用于工业设备的散热风道、小型无人飞行器的动力旋翼、厂房通风换气的风筒组件;在水介质场景下,调整材质与表面处理工艺后,可用于小型水面作业艇的推进部件、水族循环系统的水流驱动部件。设计过程中需要根据具体的介质密度调整叶片的厚度分布,比如水介质下的载荷是空气介质的数百倍,叶片厚度需要相应增加,同时提升根部的连接强度,避免流体载荷下叶片出现过大形变。

从建模实现的角度,这类桨叶的核心难点在于翼型曲面的连续性控制,每个截面的翼型坐标点需要顺滑衔接,保证整个叶片表面没有曲率突变,否则不仅会影响流体流动的稳定性,还会在加工过程中出现刀路顿挫,影响最终的表面加工质量。叶片的前缘做了小圆角钝化处理,后缘则保持相对较薄的形态,这种设计既符合翼型的流体动力要求,也能避免后缘过于尖锐导致的加工难度提升与使用过程中的磕碰损伤。三个叶片的一致性控制也十分关键,建模时需要保证每个叶片的型线、重量分布完全一致,否则做动平衡测试时需要额外增加配重,增加整体的装配工作量。

在实际选型匹配时,需要根据目标推力、额定转速、介质特性来调整桨叶的直径、扭角分布与翼型厚度,比如高转速工况下可以适当减小桨叶直径,降低离心载荷;低转速大推力场景下则可以增大桨叶直径,提升单圈的流体推动量。安装时还需要注意桨叶的旋转方向与翼型的安装方向匹配,反向安装会导致推力方向反转,同时大幅降低推进效率,甚至出现叶片载荷异常增大的情况。
