AR retro fit套件专用活塞螺栓结构设计

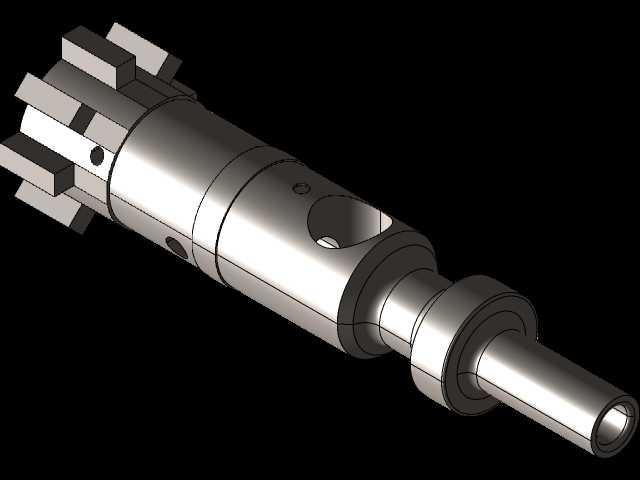

这款活塞螺栓是专为AR retro fit活塞套件适配开发的连接构件，在整套活塞往复运动机构中承担核心的连接与传动载荷传递作用，实际应用场景覆盖气动执行单元、小型内燃机改装、液压往复驱动模块等需要活塞做直线往复运动的设备场景，是保障活塞组件与驱动轴同步动作、传递轴向推力与周向扭矩的关键受力零件。从结构设计思路来看，建模过程中优先匹配套件的装配公差要求，头部采用多齿型结构，该结构并非装饰设计，而是用于和配套的驱动端齿槽啮合，避免螺栓在承受交变载荷时出现周向转动松脱，相比普通外六角头螺栓，这种多齿啮合结构的接触受力面更多，能在高频往复冲击工况下分散接触面压，减少局部应力集中导致的齿面压溃变形问题。杆身部分采用阶梯轴设计，不同直径的轴段分别对应活塞内孔定位、密封件安装位、轴套配合位的功能需求，其中靠近头部的轴段直径最大，用于和活塞中心孔形成过渡配合，保证活塞安装后的同轴度，避免活塞往复运动时出现偏磨；中间段预留的径向通孔是润滑油道，用于在运动过程中将润滑油导流到活塞与缸壁的配合面，降低运动副的摩擦损耗；靠近末端的细轴段为空心结构，一方面可以降低零件整体重量，减少往复运动的惯性力，降低驱动端的负载，另一方面空心内孔可用于穿装锁紧销或者容纳复位弹簧的定位端，拓展装配适配性。从安装边界来看，零件的轴向各阶梯段长度严格匹配套件的装配堆叠尺寸，头部齿形的外径、齿根圆直径均与配套的齿槽尺寸适配，杆身各段的直径公差按照基孔制过渡配合要求设计，径向油孔的位置避开杆身的主要受力截面，避免开孔导致的结构强度削弱，末端空心段的壁厚经过受力校核，能够承受额定工况下的轴向拉力与交变扭矩。需要注意的是，建模时孔位位置是基于通用套件的常规尺寸设计，实际加工应用时可根据具体配套缸体、活塞的实际尺寸对油孔位置、安装孔位做微调，保证装配后油路通畅、锁紧结构可靠。这类活塞螺栓在工作过程中持续承受往复轴向载荷、启停瞬间的冲击扭矩以及温度变化带来的热应力，因此结构设计上在各阶梯轴的过渡位置均采用圆角过渡，避免直角台阶带来的应力集中，提升零件的疲劳寿命，杆身的表面粗糙度要求也根据配合属性做了区分，配合面的粗糙度要求更高，非配合面可适当降低要求，兼顾加工成本与使用性能。
