Beech18飞机化油器转接适配结构

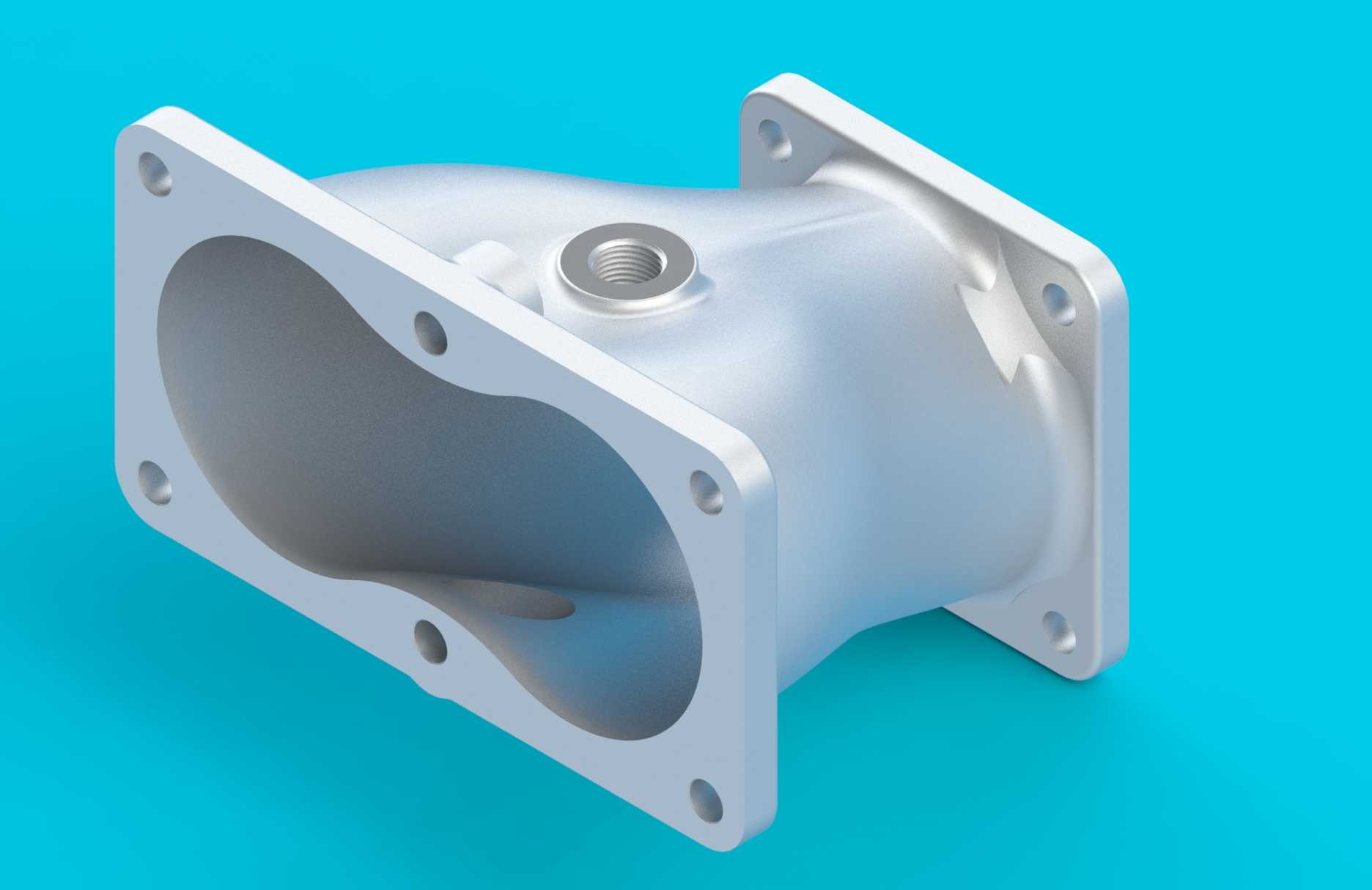

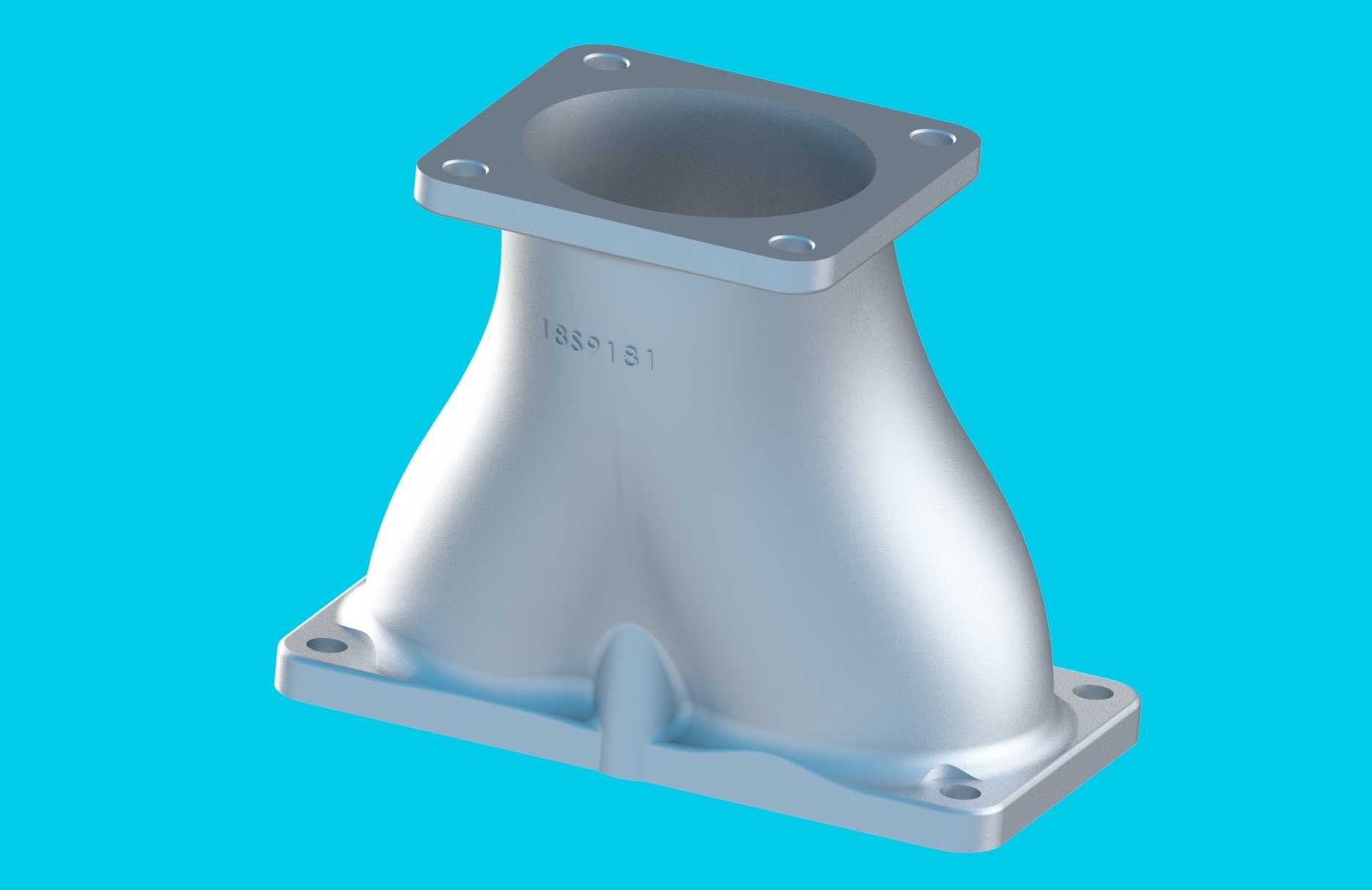

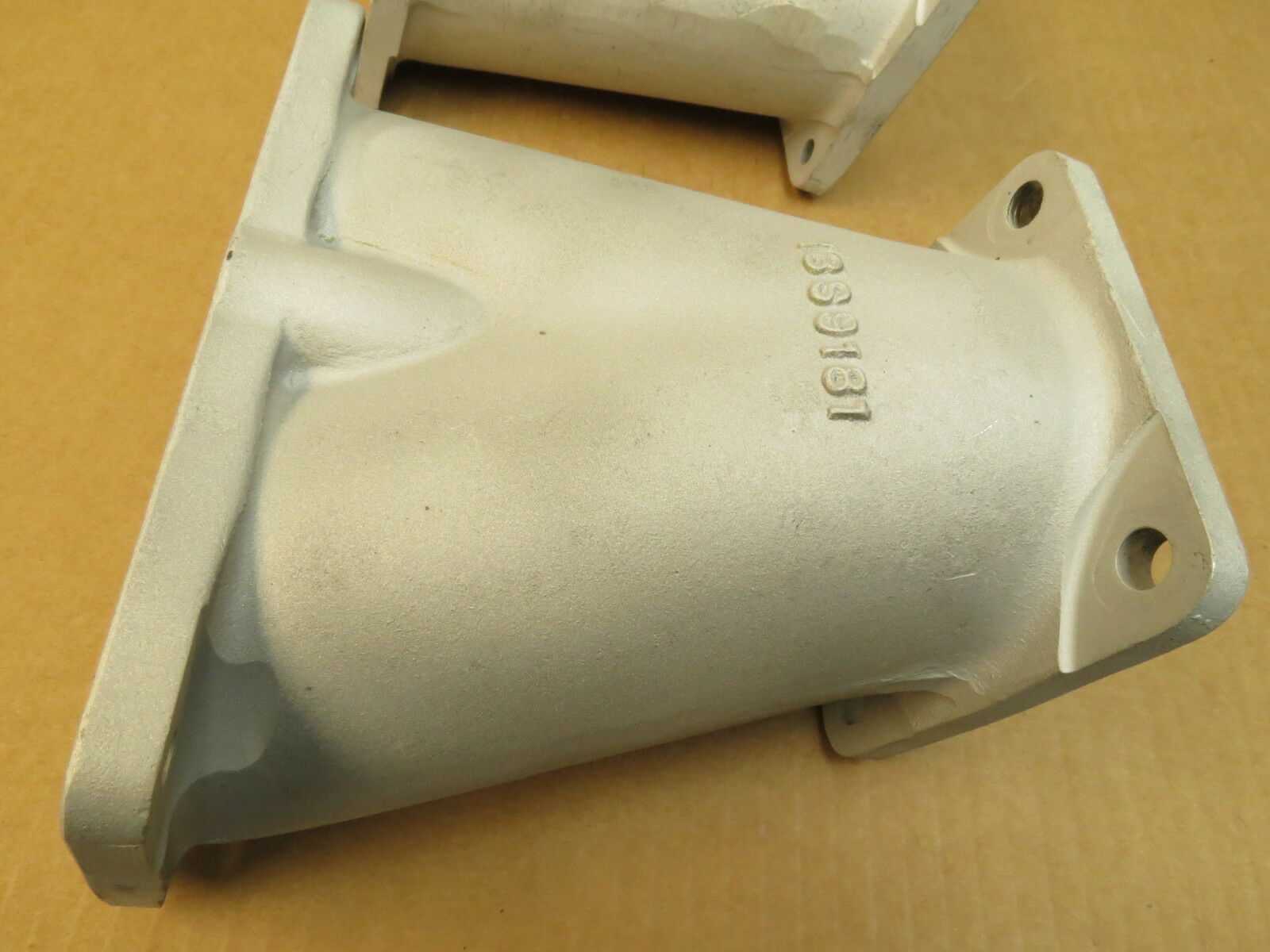

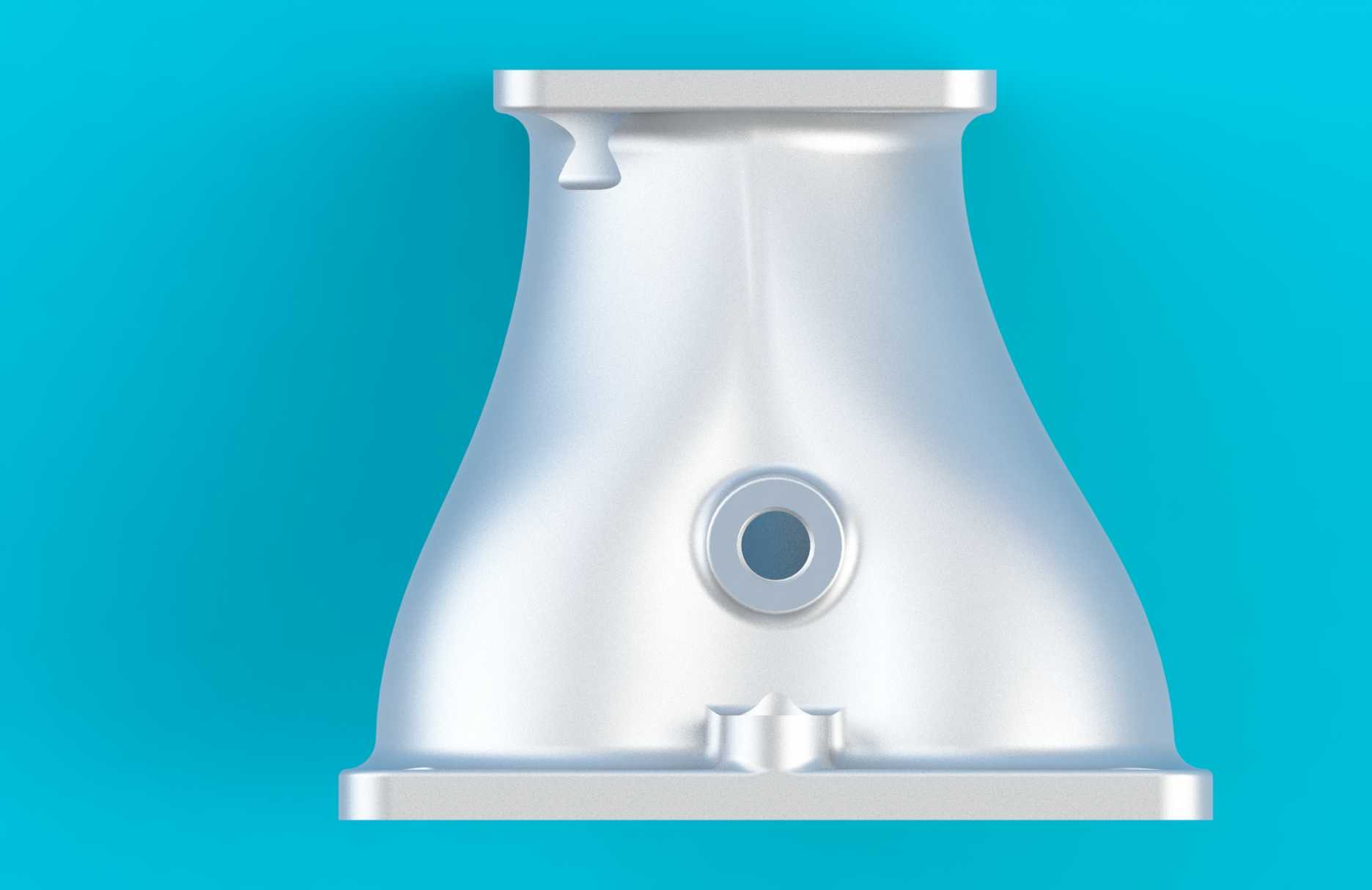

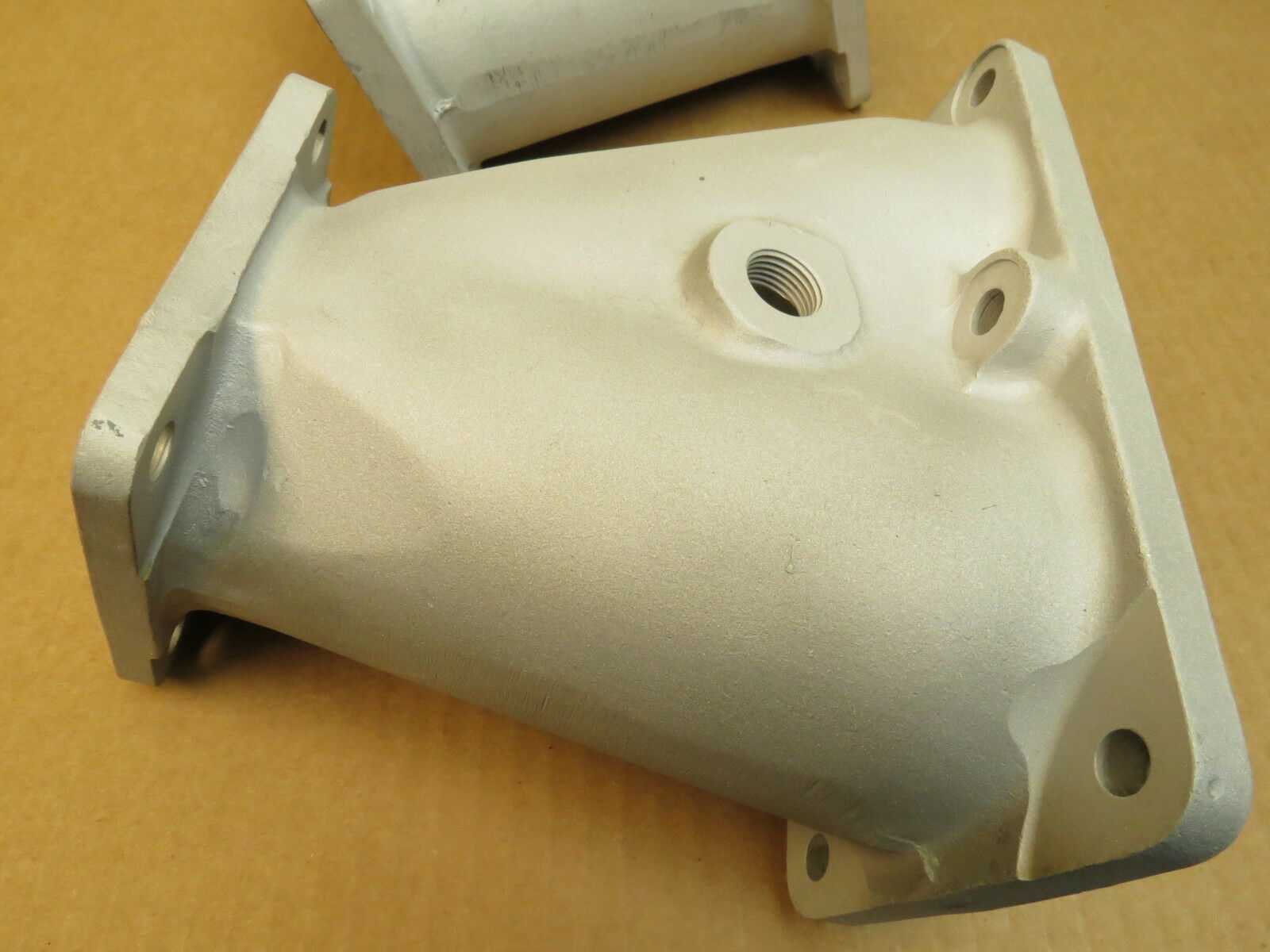

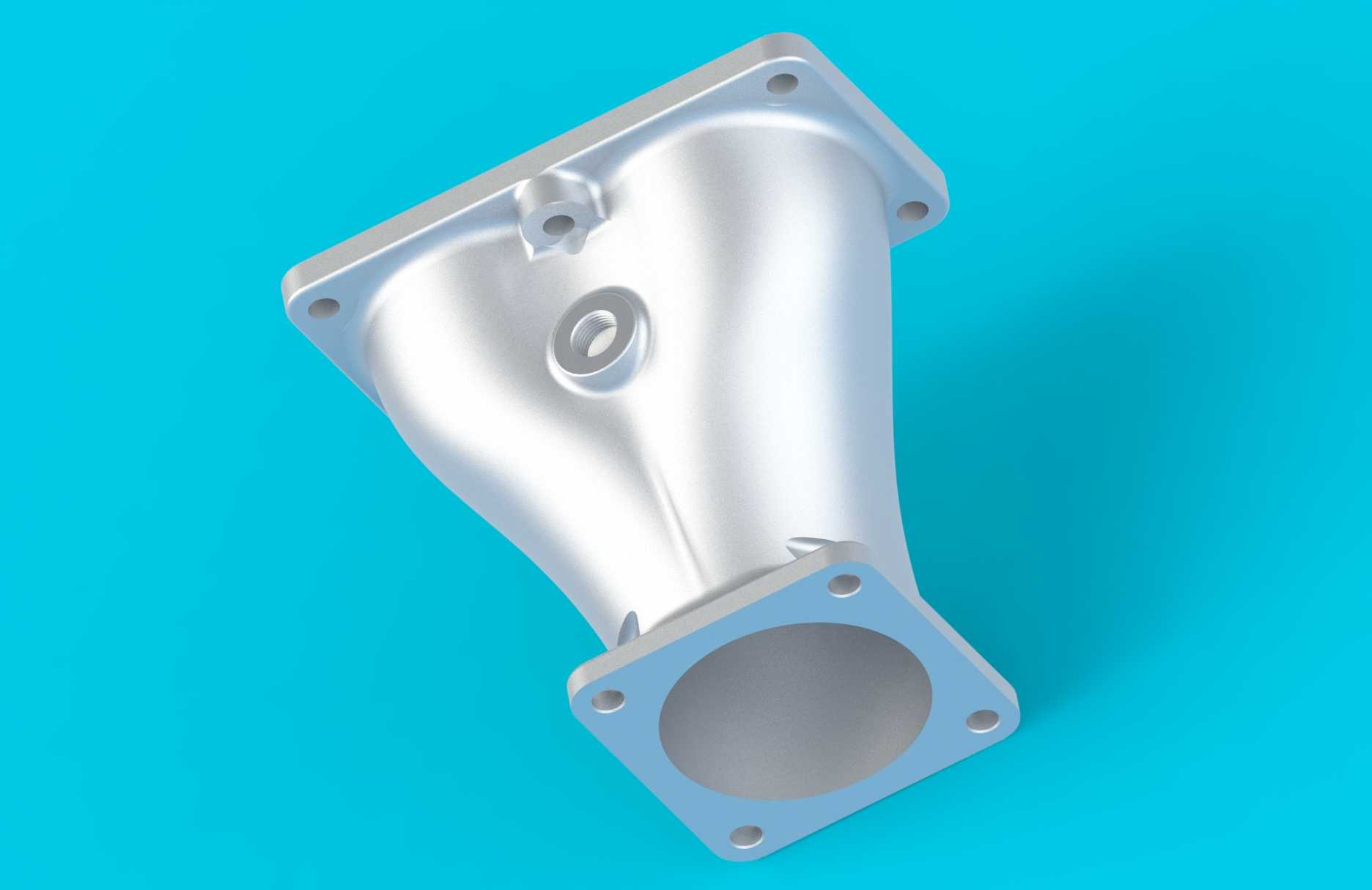

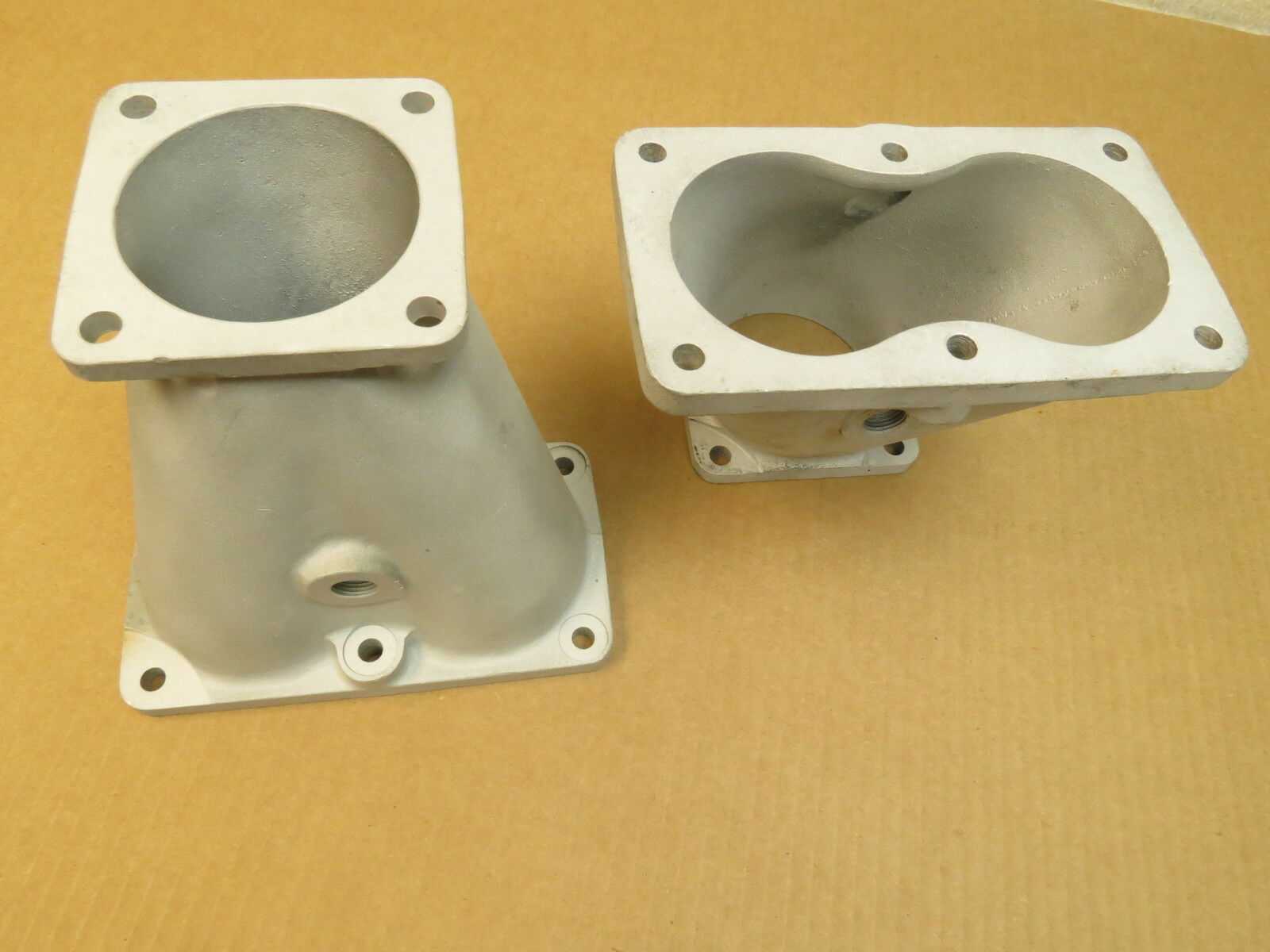

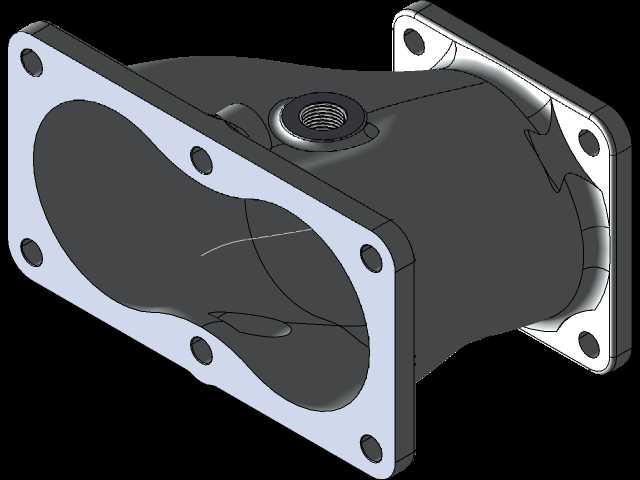

这款化油器适配转接件主要应用于轻型通用航空飞行器的进气系统改造与原厂配件替换场景，对应Beech 18机型的双腔化油器安装需求，解决单法兰进气歧管与双安装位化油器之间的对接匹配问题，是航空活塞发动机进气通路中的核心转接部件。实际装机使用时，该部件上端通过四个均布的螺栓孔对接化油器的安装法兰，下端通过对应排布的安装孔固定在发动机进气歧管的结合面上，中间的异形流道承担将单路进气均匀分流至两个进气通路的作用，避免进气紊流导致的油气混合不均，直接影响发动机各缸的进气效率与工况稳定性。从结构设计逻辑来看，整个部件采用一体铸造成型后做安装面精加工的工艺路线，流道内壁做顺滑过渡处理，没有突兀的折角或台阶，尽可能降低进气阻力；上下法兰的安装孔位严格按照对接部件的孔位公差做匹配设计，孔位同轴度、法兰面平面度都满足航空配件的密封安装要求，避免装机后出现进气泄漏的问题。外形上采用上窄下宽的Y型分流结构，上端法兰为方形单开口结构，开口尺寸匹配化油器的出气口径，下端为双腔对应的方形法兰结构，两个流道的截面面积之和与上端入口截面面积保持一致，保证进气流量不会因分流出现衰减。安装边界方面，部件整体高度控制在发动机舱预留的安装空间范围内，两侧的外轮廓做了收腰处理，避开周边的管路与发动机附件安装位，不需要额外改动周边部件即可完成原位安装；法兰面的密封槽设计适配对应厚度的密封垫片，安装时按照航空紧固件的扭矩要求锁紧螺栓即可保证密封可靠性。流道中部的加强筋结构从下端法兰交汇处延伸至侧壁，提升整个部件的结构刚性，避免发动机运行过程中的振动导致部件出现共振开裂，同时控制整体壁厚在合理范围，兼顾结构强度与轻量化要求，符合航空配件的减重设计原则。
