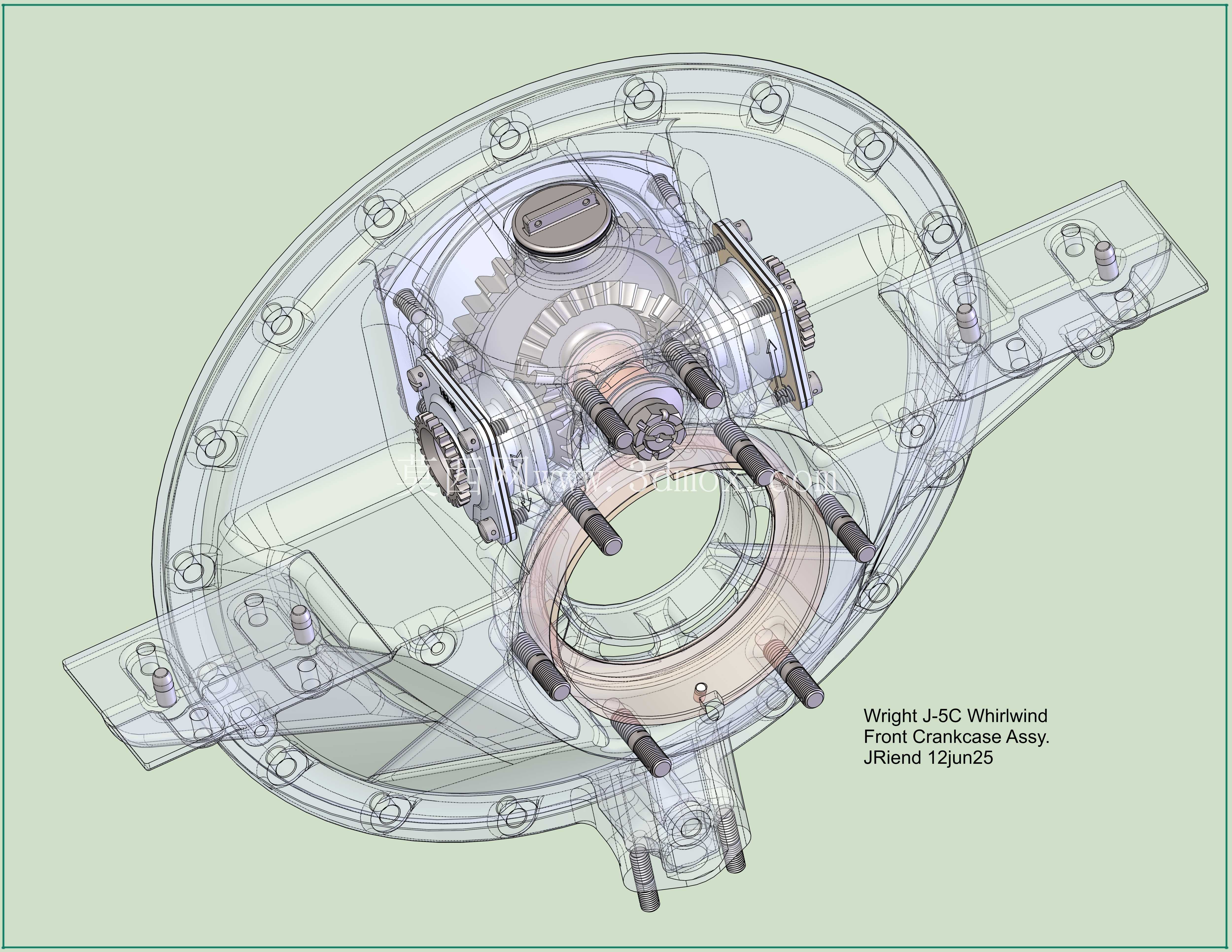

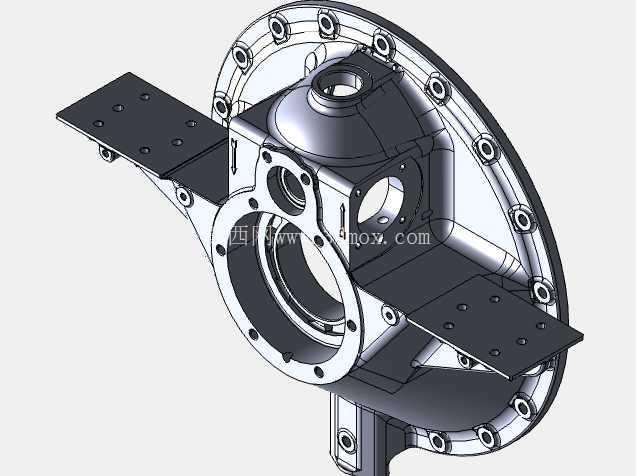

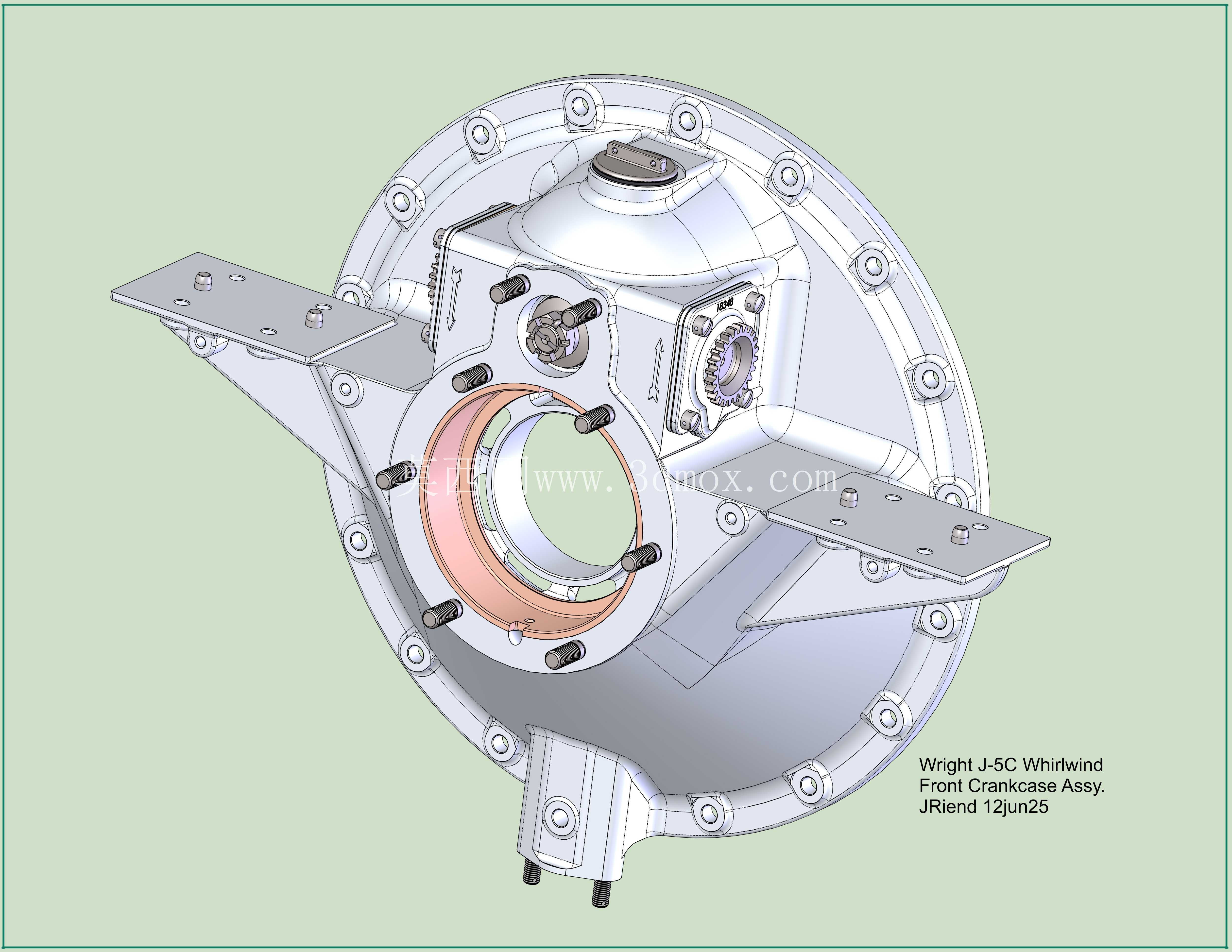

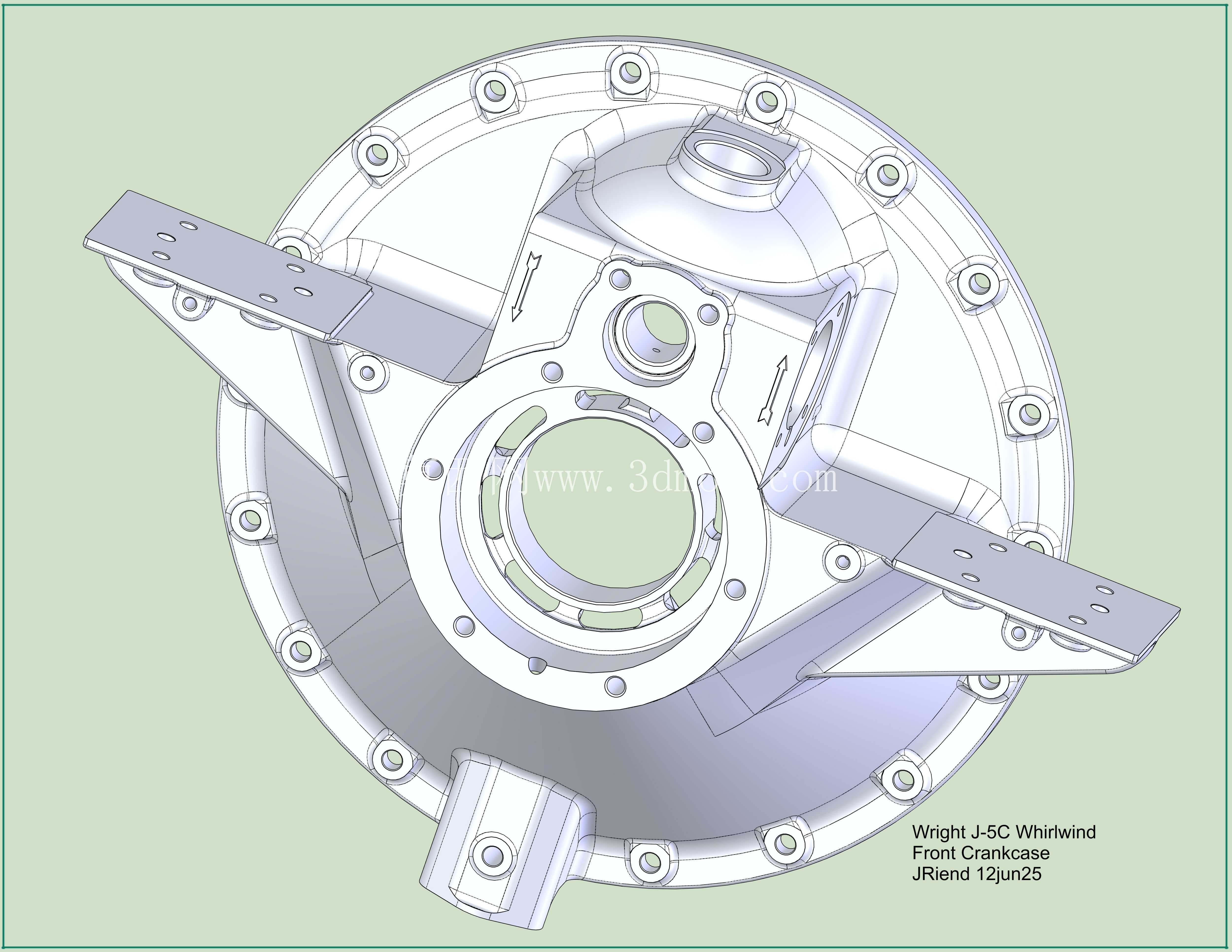

莱特J-5C旋风发动机前曲轴箱结构

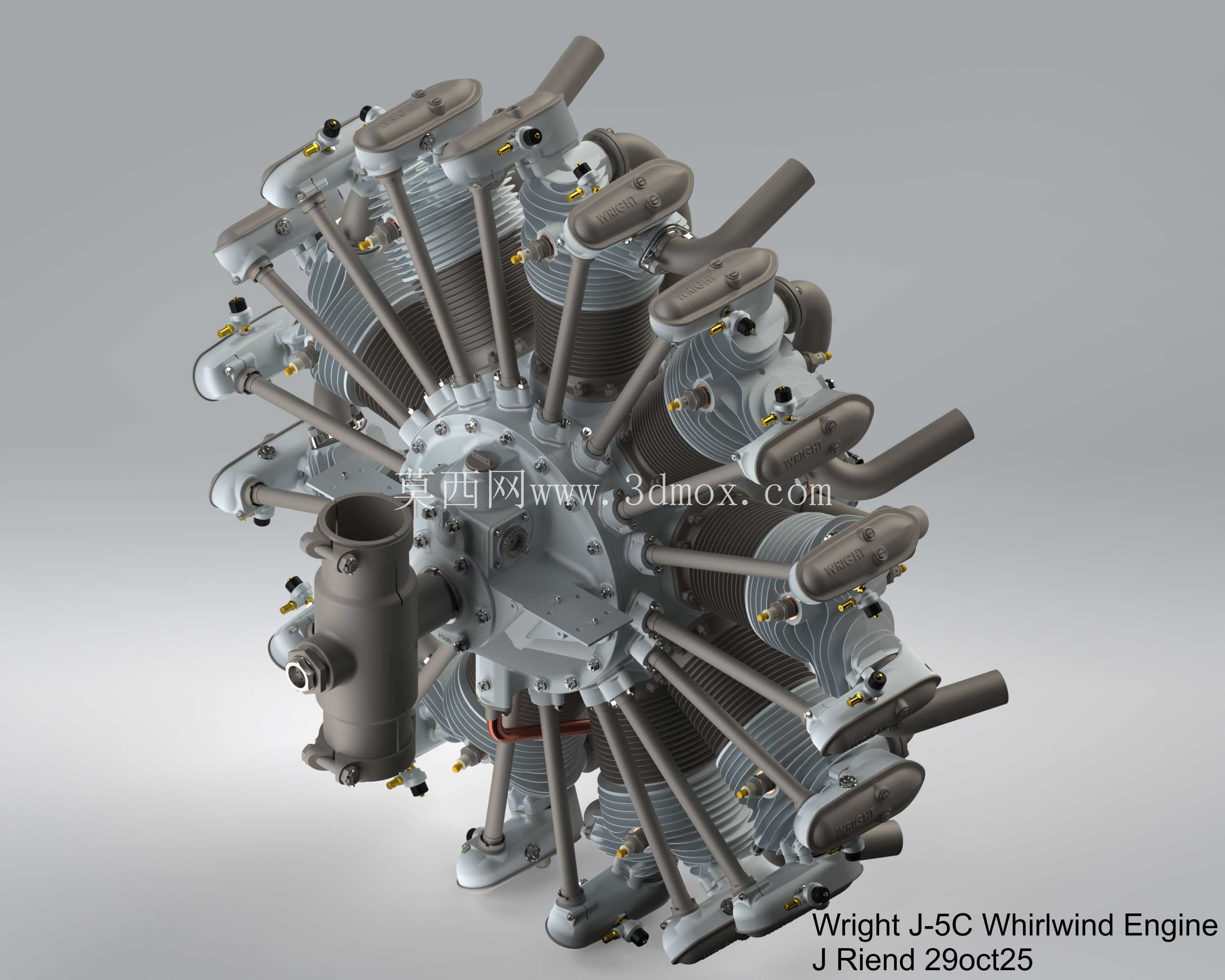

在早期星型航空活塞发动机的结构体系中，前曲轴箱承担着整台动力单元前端承载、密封与动力衔接的核心作用，是支撑曲轴前端运转、连接缸组安装基座、整合前端附件传动的关键承力构件。这款适配莱特J-5C旋风发动机的前曲轴箱，采用辐射式安装面布局，完全匹配九缸星型发动机的缸体周向排布角度，每个缸体连接位的安装孔位同轴度、端面平面度都经过严格的公差控制，保证气缸安装后密封面贴合均匀，避免工作状态下出现燃气泄漏、润滑油渗漏的问题。

从实际应用场景来看，这类曲轴箱主要适配早期轻型通用航空器的活塞动力系统，在动力输出过程中，曲轴前端需要穿过前曲轴箱的中心轴孔连接螺旋桨调速机构、前端传动齿轮组，因此箱体中心的轴孔设计集成了多层密封槽位，可适配不同规格的骨架油封与挡油环结构，在发动机高速运转时，既能阻挡曲轴箱内的润滑油向外泄漏，又能防止外界的沙尘、水汽进入曲轴箱内部污染润滑油路。箱体的周向加强筋沿着每个气缸安装位的受力方向辐射布置，筋条的厚度与过渡圆角经过受力优化，可有效抵消气缸做功时传递到箱体的交变冲击力，避免长期循环载荷下出现应力集中导致的箱体开裂问题。

设计过程中，首先需要匹配整台星型发动机的重心分布要求，前曲轴箱的重量直接影响发动机前端的配重平衡，因此箱体在非承力区域做了均匀的壁厚减薄处理，承力区域则通过局部加厚、增设加强筋的方式保证结构强度，在控制整体重量的同时满足航空部件的强度冗余要求。安装边界方面，箱体后端与中曲轴箱的连接面采用止口定位结构，止口的配合公差选择过渡配合，既保证装配时的同轴度精度，又能在检修时顺利拆解，连接螺栓的排布沿着周向均匀分布，每个螺栓孔周边都设计了局部凸台，分散螺栓紧固时的压应力，避免箱体端面被压溃变形。

从功能特性上看，这款前曲轴箱还集成了部分润滑油道的前端回路，箱体内部铸有连通的油道孔，可将润滑油输送到曲轴前轴承、前端附件传动齿轮的啮合位置，保证运动部件在高转速下得到充分润滑，减少摩擦磨损。油道的走向设计避开了箱体的主承力路径，不会因为油道开孔削弱箱体的整体结构强度，油道端口的密封堵头采用锥面密封结构，可承受发动机工作时的润滑油路压力，不会出现渗漏问题。箱体前端的附件安装位预留了磁电机、滑油泵等前端附件的安装接口，接口的位置精度直接影响附件传动齿轮的啮合间隙，因此设计时对这些安装面的位置度、孔位同轴度都设置了较高的形位公差要求，保证附件装配后传动平稳，降低工作时的振动与噪音。

在实际装配场景中，前曲轴箱的安装需要先完成曲轴前轴承的压装，轴承与箱体轴承孔采用过盈配合，压装过程中需要保证轴承端面与孔肩完全贴合，无倾斜间隙，之后再依次安装密封件、前端传动组件，最后与中曲轴箱合箱装配。合箱时需要在密封面涂覆符合航空标准的密封胶，按照规定的扭矩顺序对角紧固连接螺栓，避免密封面受力不均导致的密封失效。这类星型发动机的前曲轴箱因为长期承受交变载荷与振动冲击，检修时需要重点检查加强筋根部、安装孔周边是否存在裂纹，轴孔的磨损量是否超出允许范围，一旦出现损伤会直接影响整台发动机的运行可靠性，甚至引发严重的飞行安全问题。

从结构建模的角度来看，这类复杂铸件的三维建模需要先梳理清楚各个特征的基准关系，以中心轴孔的轴线作为主基准，依次建立周向气缸安装面、后端止口、前端附件安装位的特征，对于内部的油道、加强筋等结构，需要保证过渡圆角的合理性，避免建模过程中出现尖锐棱角，给后续的铸造工艺、应力仿真分析带来误差。建模完成后还需要模拟装配过程，检查各个安装位的干涉情况，验证螺栓安装空间、附件装配空间是否满足实际操作要求，保证模型与实际零件的结构完全一致，可直接用于后续的工艺编制、维修测绘、仿真分析等工作场景。
