模块化吊运救援旋翼直升机结构设计

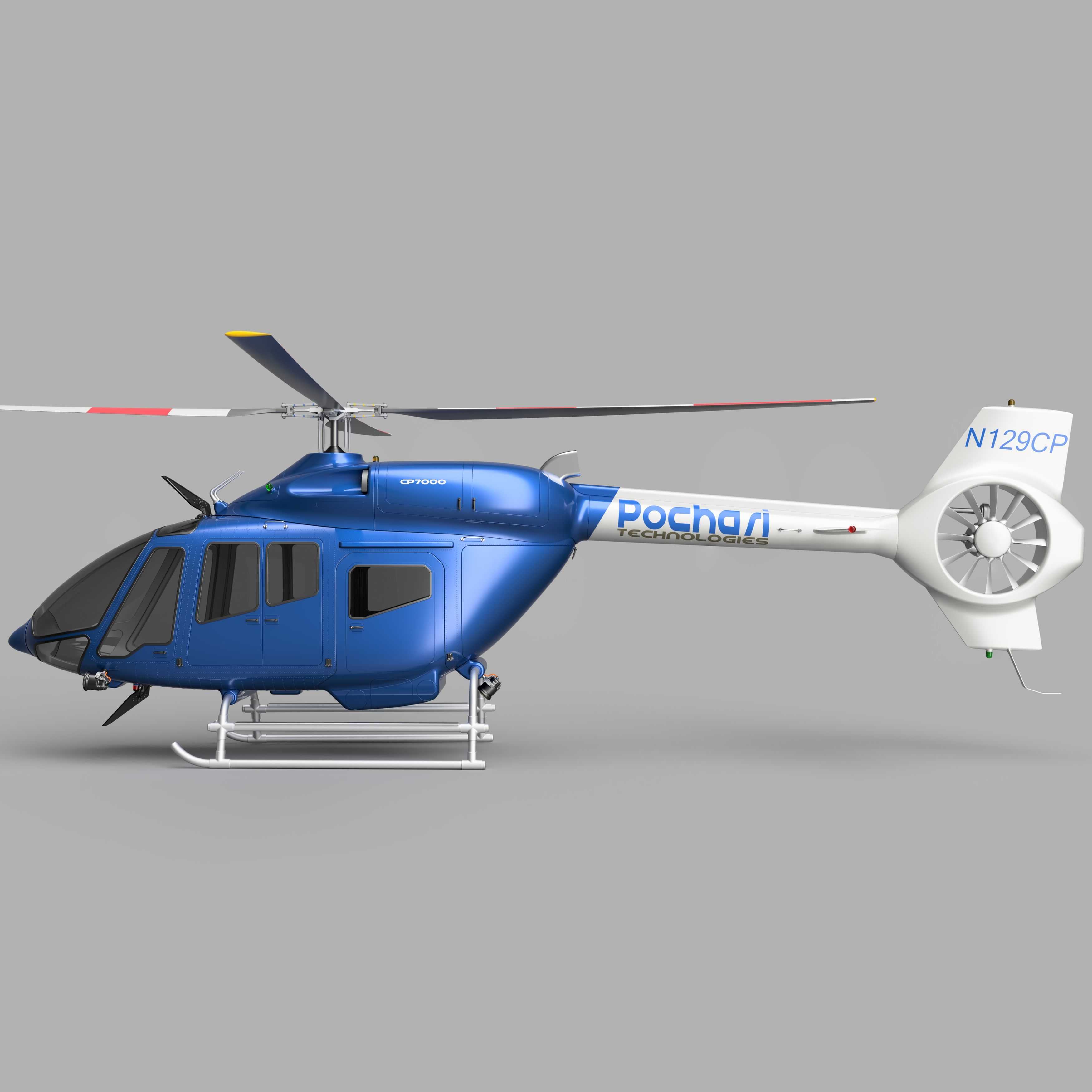

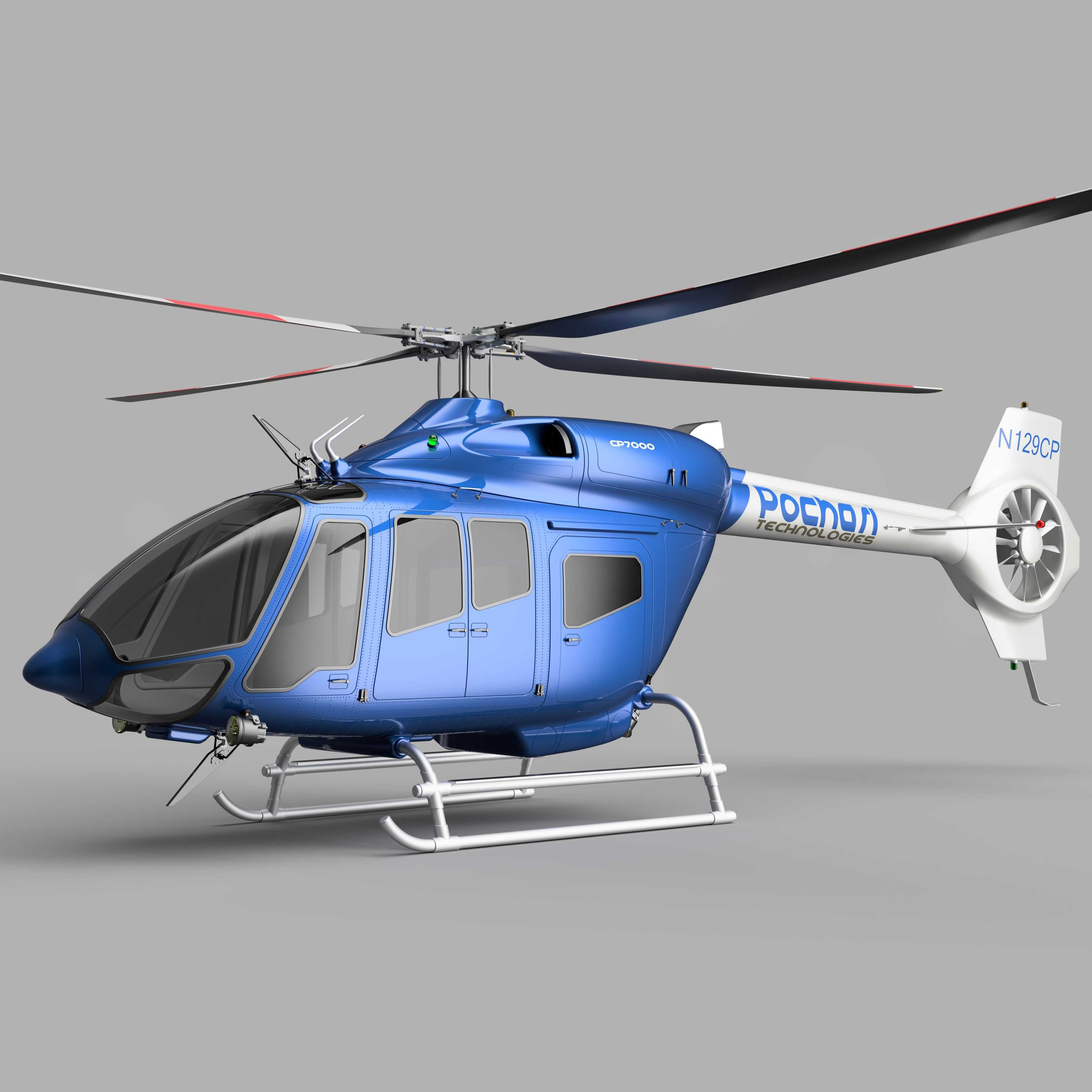

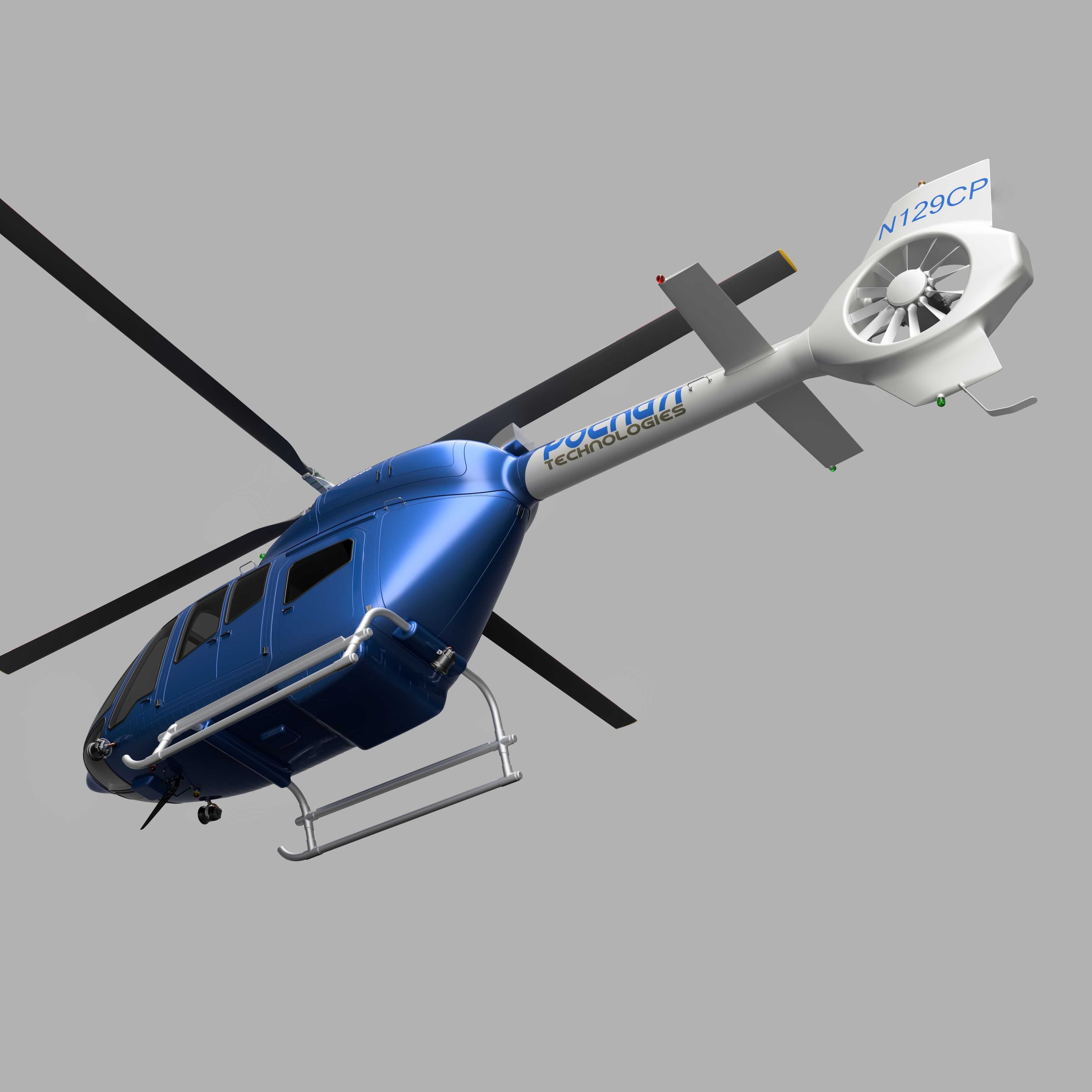

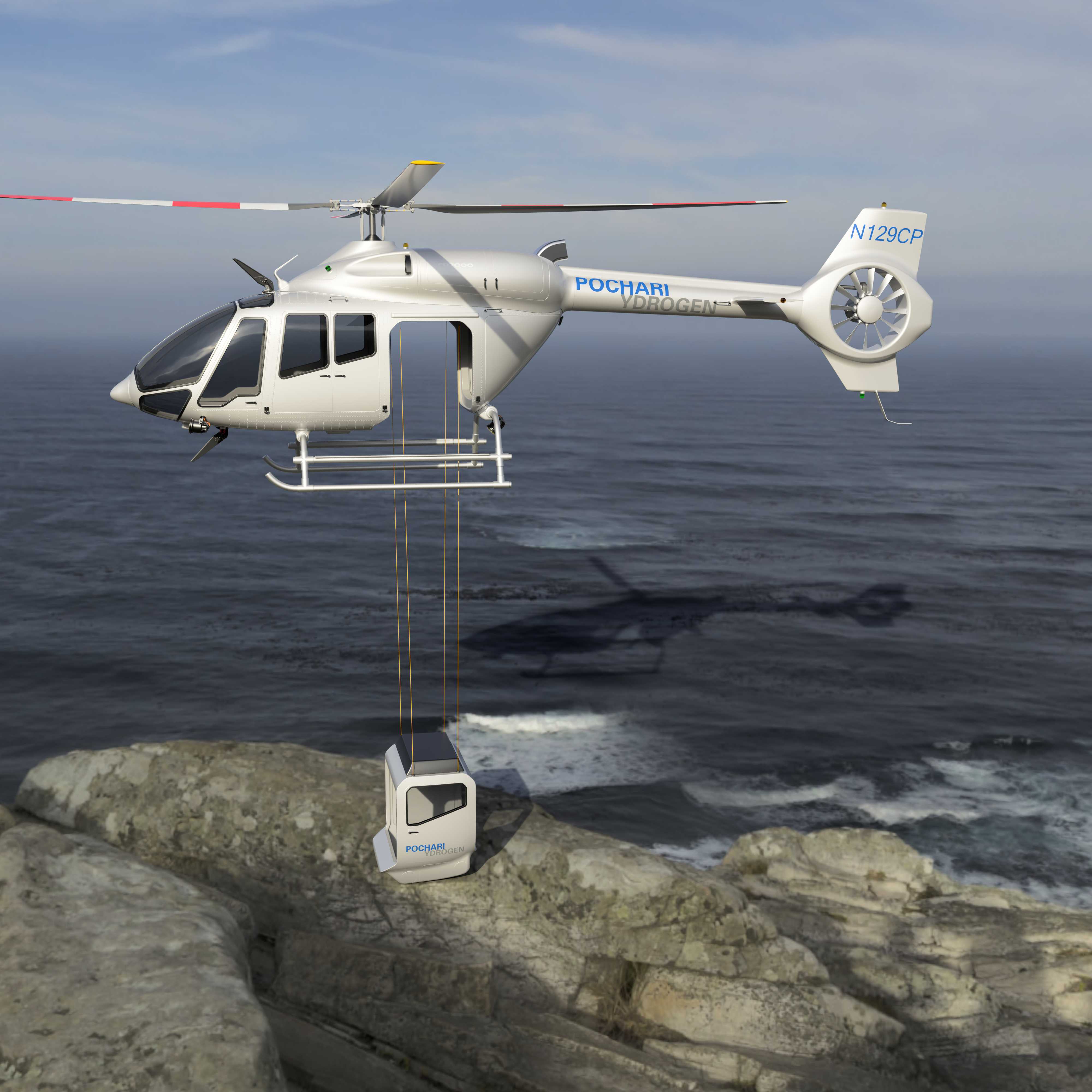

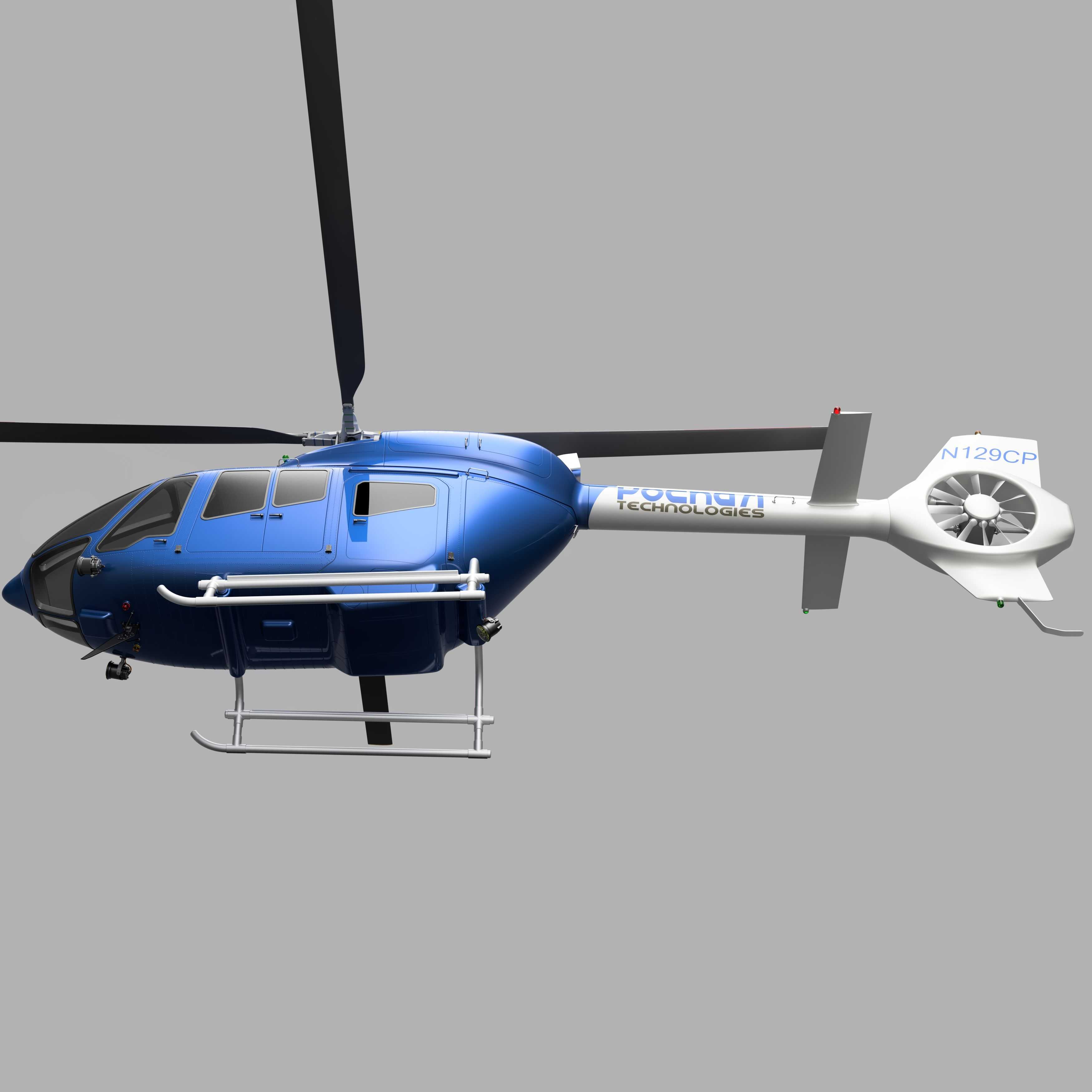

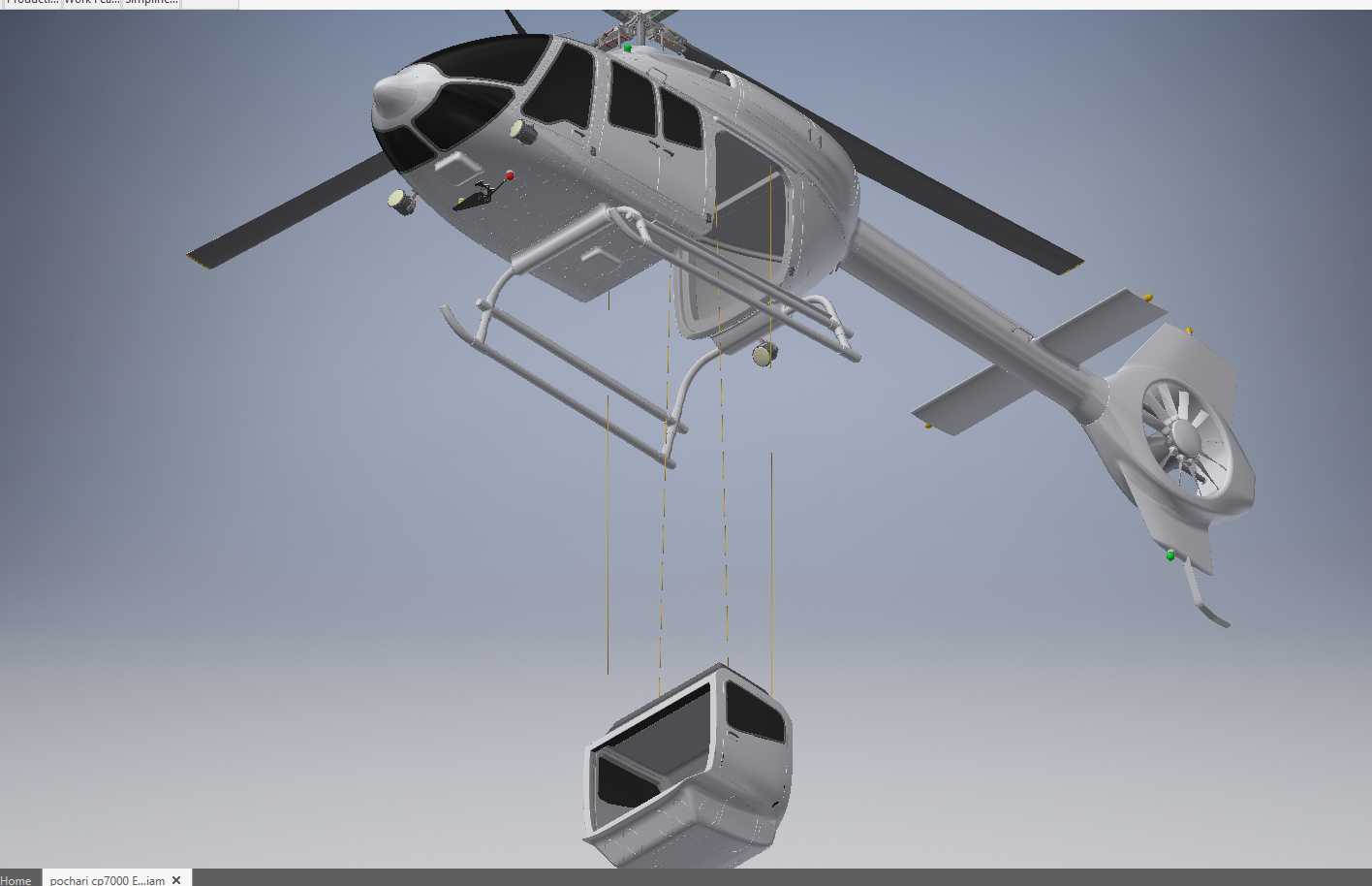

这款旋翼飞行器的设计核心围绕复杂地形下的物资投送与人员救援场景展开，针对近海礁石区域、山地陡坡等常规地面载具无法抵达的作业环境，采用涵道式尾桨布局降低低空作业时的尾桨碰撞风险，主旋翼桨尖设置醒目标识段，方便地面作业人员判断旋翼扫掠范围，避免吊运作业时的剐蹭事故。机身侧面预留大尺寸开口，配合机腹下方的吊挂接口，可快速挂载模块化任务舱，不同任务舱可对应搭载急救物资、应急通讯设备、小型救援工具，无需对机身主体结构做改造即可切换任务模式，大幅提升单架飞行器的场景适配能力。起落架采用滑橇式结构，相比轮式起落架结构更简单，在崎岖岩面、滩涂等不平整地面停靠时，能通过滑橇的大接触面积分散机身重量，避免地面沉降导致的侧翻风险，滑橇与机身的连接段设置缓冲吸能结构，可抵消低空悬停停靠时的地面冲击载荷。涵道尾桨的设计将尾桨完全包裹在垂尾结构内部，既降低了尾桨气动噪音，也避免了低空作业时尾桨与山体、树木、吊运缆绳发生缠绕的风险，尾桨涵道与垂尾一体化成型，在结构强度上比外露式尾桨支架更具优势，能承受更大的侧向气流扰动。机身主体采用流线型曲面设计，驾驶舱风挡采用多段式曲面玻璃，为正副驾驶提供接近180度的前向视野，方便在低空吊运作业时观察地面吊挂物状态与周边障碍物。机身侧面的舱门采用上下分段开启设计，上半段舱门开启后可作为临时遮阳挡雨结构，下半段舱门可作为人员登乘踏板，在无地面配套登乘设施的野外场景下，能快速完成人员上下与物资装卸。吊挂系统设置在机身重心正下方，缆绳收放机构内置拉力传感器，可实时监测吊挂物重量，当吊挂物重量超出额定载荷或出现大幅摆动时，会通过飞控系统给出预警，避免重心偏移影响飞行稳定性。模块化任务舱采用快拆连接结构，与机身吊挂接口的对接过程无需额外工具，地面作业人员可在数分钟内完成不同任务舱的更换，任务舱本身也设置独立的缓冲支脚，在脱离机身放置到地面时，可直接作为独立储物箱使用，无需额外转运容器。整机的外形尺寸充分考虑低空作业的通过性，旋翼直径与机身长度的比例经过优化，在狭窄山谷、城市楼宇间隙作业时，能保持足够的机动余量，尾梁长度经过匹配计算，确保主旋翼下洗气流不会对尾桨效率产生过度干扰，同时避免机身过长导致的转向半径过大问题。
