航天运载器级间分级分离装置结构设计

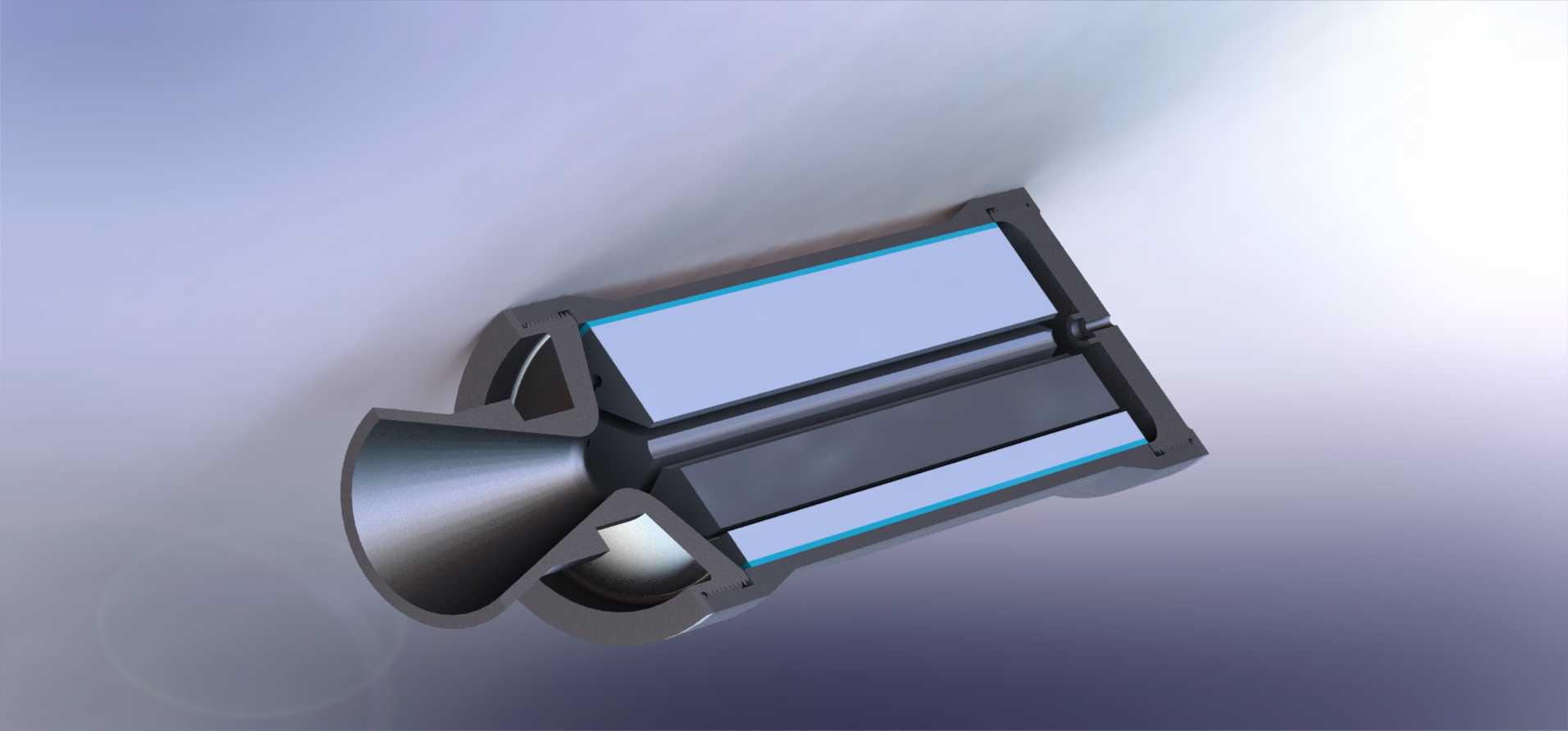

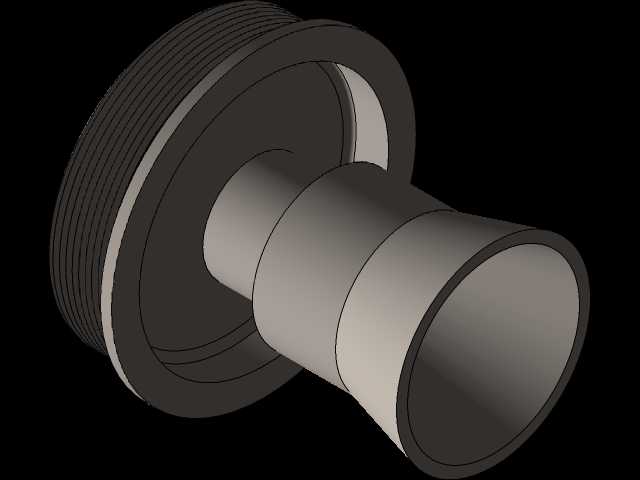

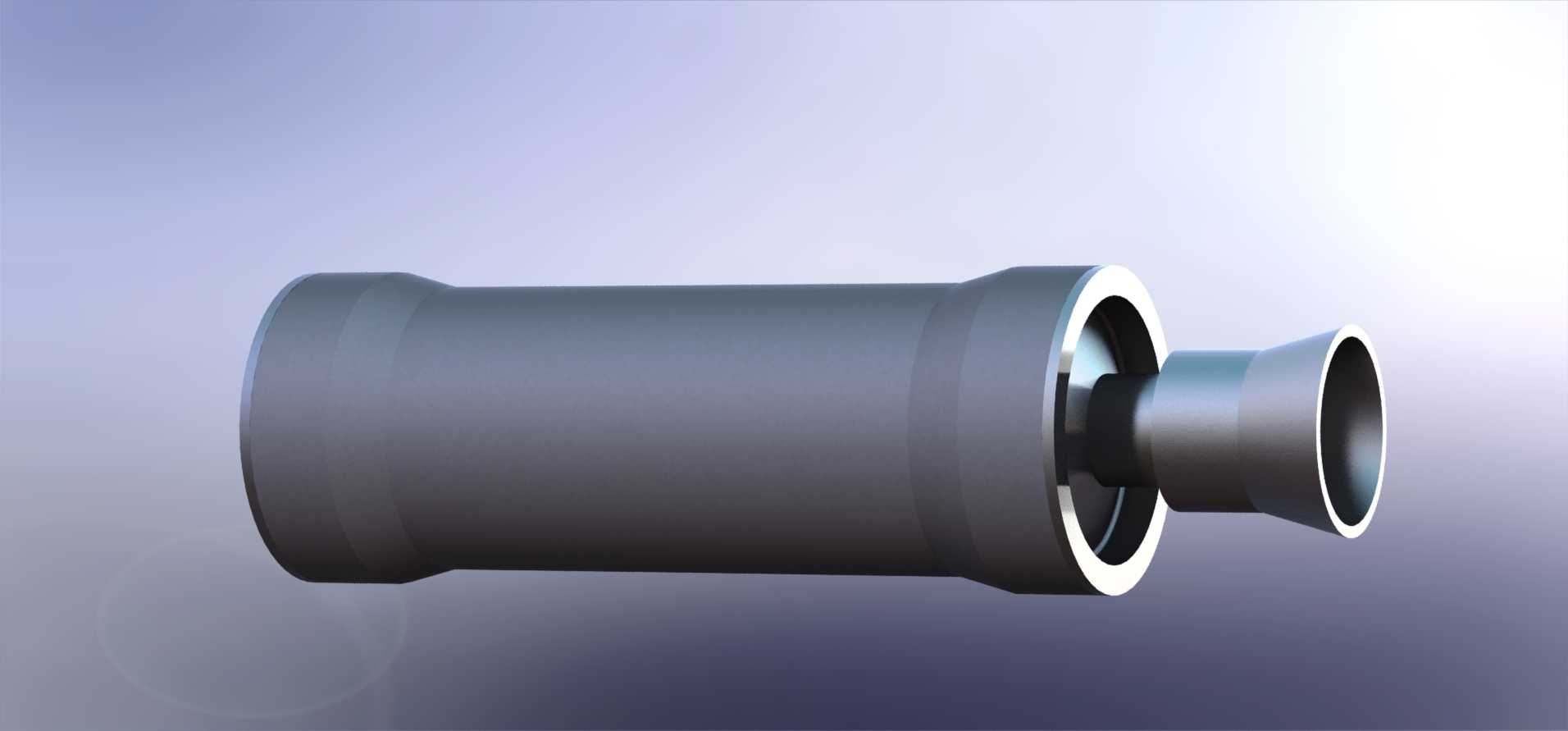

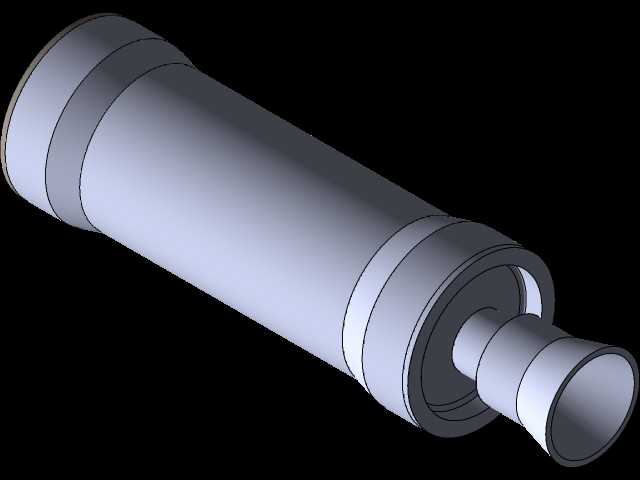

该结构应用于航天运载火箭与弹道导弹的级间分离工况，承担两级箭体之间的连接解锁、冲量传递与级间排焰导流功能，是多级运载系统完成飞行时序动作的核心功能部件。设计过程中参考成熟固体推进器的级间分离构型，整体采用回转体对称布局，主体为变径筒状结构，大直径端对接上一级箭体尾段接口，小直径喷管延伸段伸入下一级箭体的级间段空腔内，安装边界需匹配箭体舱段的同轴度公差要求，周向通过均布的连接销与上级箭体承力桁条固定，径向安装间隙控制在毫米级，避免飞行过程中出现气动扰动带来的结构碰磨。

结构功能层面，该装置集成了连接承力、分离冲量缓释、喷流导流三重作用，筒身主体采用高强度铝合金整体机加工成型，壁厚沿轴向渐变，靠近连接法兰端壁厚更大，用于传递上级箭体的轴向推力与飞行过载，靠近喷口端逐步减薄以降低整体结构死重，内壁做光滑过渡处理，减少发动机工作时的燃气流阻。分离动作触发时，连接结构解锁后，该装置随上一级箭体沿轴向脱离，喷管延伸段的锥面设计可在分离过程中引导燃气流沿周向均匀排出，避免级间段内出现压力憋压导致的分离姿态偏差。

设计时重点考量了分离过程的动力学特性，整体质心沿回转轴线分布，避免分离后出现翻滚影响下级箭体飞行姿态，外表面做气动修型，与箭体外壁齐平，降低上升段的气动阻力。筒身与喷管段的连接采用过盈配合加周向焊接的工艺结构，可承受发动机工作时的高温燃气冲刷与振动载荷，连接法兰端的密封槽设计可适配箭体舱段的耐高温密封圈，防止级间段内的热流倒灌损伤舱内电子设备。

从安装适配性来看，该结构的轴向尺寸严格匹配级间段的设计长度，喷管出口的伸出长度不会超出下级箭体的发动机喷管保护范围，地面总装时可通过水平工装完成对接，周向定位销可保证安装相位精度，无需额外调整即可满足箭体总装的同轴度要求。结构上预留的传感器安装接口可用于地面试验时监测分离过程的冲击载荷与位移参数，为飞行时序的校准提供数据支撑，整体结构在满足强度刚度要求的前提下最大化压缩结构重量，符合航天产品轻量化设计的核心原则。
