适配树莓派的电源扩展载板结构设计

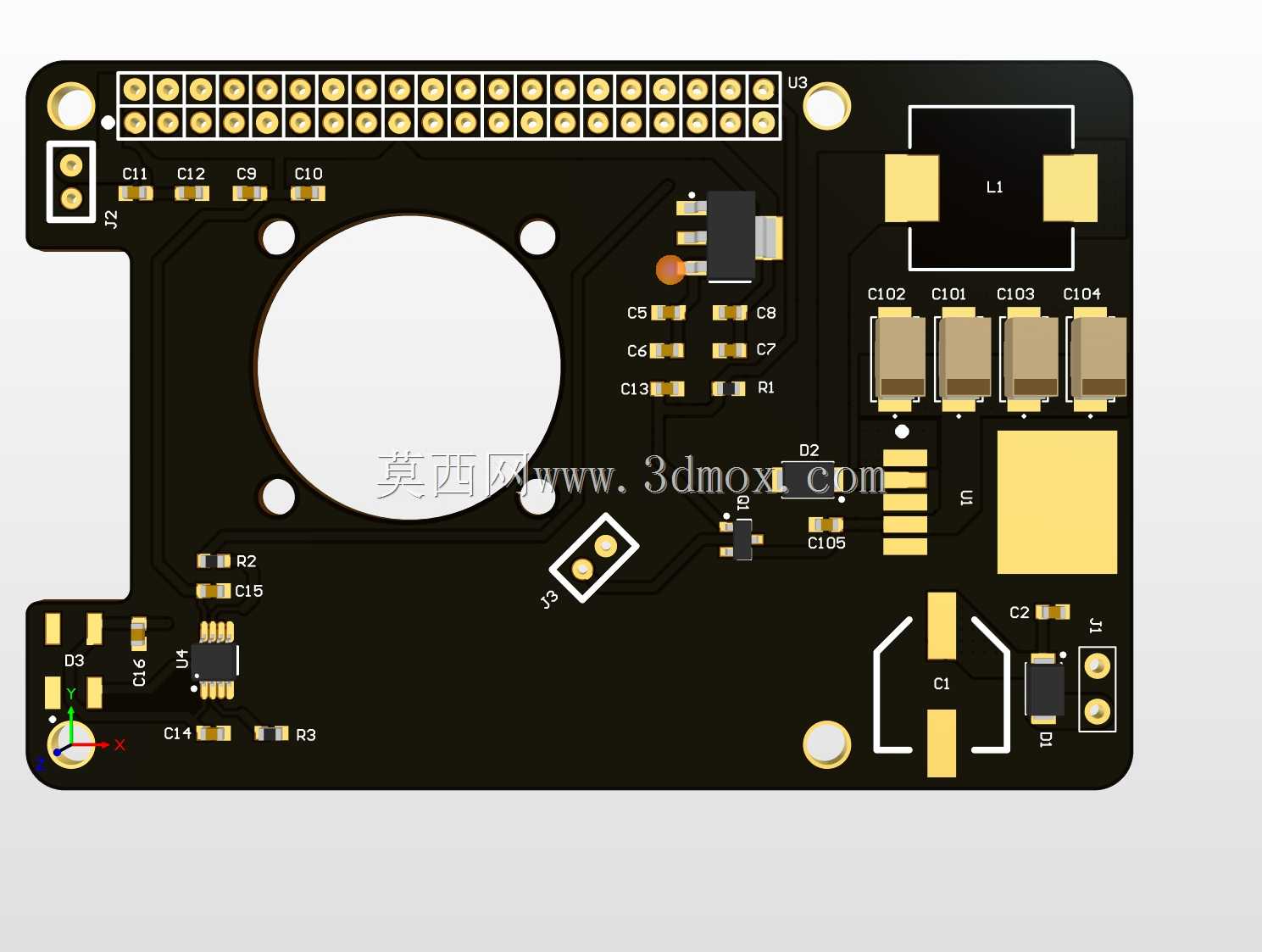

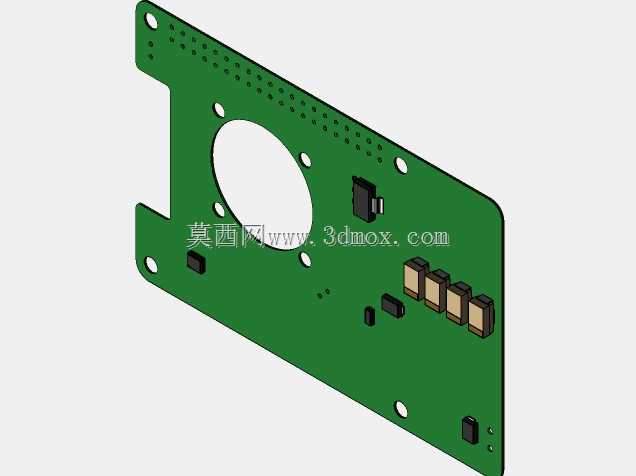

　　这款电源扩展载板是专为树莓派单板计算机设计的配套供电附件，在嵌入式开发、小型智能终端搭建、边缘计算节点部署等场景中，能够解决树莓派原生供电接口稳定性不足、外设供电能力有限的痛点。日常做嵌入式项目调试时，很多工程师都遇到过树莓派挂载多个传感器、外接显示屏或通信模块时，因供电压降导致的重启、外设识别失败问题，这款载板就是针对这类实际工程痛点做的结构与电路整合设计。从安装适配性来看，载板完全遵循树莓派标准HAT扩展规范，板边预留的40Pin排针焊盘位置与树莓派主板排针完全对齐，安装时直接叠装在树莓派主板上方即可，不需要额外做转接固定，板上预留的圆形避让位刚好对应树莓派主板上的主芯片位置，避免叠装后遮挡芯片影响散热，

　　同时板上的四个固定孔位与树莓派主板的安装孔位完全匹配，可以直接用铜柱完成两层板的固定，安装后整体结构紧凑，不会额外占用过多机柜或设备外壳的内部空间。从功能布局来看，载板上集成了电源输入接口、滤波电容组、电感储能元件、状态指示电路，输入端支持宽电压输入，经过板载DC-DC转换电路后可以输出稳定的5V电压给树莓派主板及外接外设，板上排布的多颗陶瓷电容与电解电容分别负责高频、低频纹波滤除，能大幅降低供电回路中的纹波噪声，避免电源干扰影响树莓派上音频采集、高精度传感器采样这类对电源稳定性要求高的功能运行。设计时特意将大电流回路的走线做了加宽处理，功率元件排布在载板边缘位置，既方便散热，也避免功率元件的电磁干扰影响板上弱信号电路的工作，

　　板上预留的丝印标识清晰标注了每个元件的位号、接口定义，不管是后续做电路调试还是维修替换元件，都能快速定位对应位置。在实际项目应用中，这款载板可以直接替代零散的外接供电模块，不需要额外飞线连接供电线路，整体集成度更高，在做小型智能网关、环境监测终端、桌面级迷你服务器这类基于树莓派的设备时，用这款载板做供电整合，能大幅简化设备内部的布线难度，减少接线松动带来的故障点，提升整套设备的运行可靠性。载板的外形轮廓完全贴合树莓派主板的外轮廓尺寸，叠装后不会超出主板的边界，适配市面上绝大多数标准树莓派外壳，不需要对外壳做额外的切割修改就能完成装配，对于做小批量原型设备开发的工程师来说，这种标准化的适配设计能大幅缩短结构调试的周期，

　　不需要单独为供电模块设计额外的固定结构。板上预留的扩展焊盘还可以根据项目需求添加额外的供电输出支路，给外接的继电器模块、通信模块、传感器模块提供独立的稳定供电，避免多个外设共用树莓派主板原生供电回路导致的电流过载问题。从结构设计的合理性来看，载板上较重的电感、接口元件都排布在靠近固定孔的位置，减少长期使用过程中元件受震动脱落的风险，元件排布的间距符合PCB生产的工艺要求，不会出现元件间距过小导致的焊接连锡问题，生产加工的良率更有保障。
