机器人课程Matlab仿真用多轴机械手结构

在高校机器人工程相关专业的实训教学环节中，学生往往需要先通过虚拟仿真环境验证机械结构的运动学逻辑，再开展实物搭建与调试工作，这款多轴操纵器结构正是为匹配这类教学仿真需求设计的专用机械载体，可直接导入Matlab仿真环境完成正逆运动学解算、轨迹规划验证等核心实训任务。从实际应用场景来看，该结构主要面向本科阶段机器人课程的课程设计、原理验证类项目，不需要承载大负载作业任务，核心作用是为学生提供一个结构逻辑清晰、运动轴定义明确的标准化机械本体，让学生在仿真环节可以跳过复杂的本体结构建模步骤，直接聚焦于运动控制算法、坐标变换逻辑的学习与验证，大幅降低实训项目的入门门槛，同时也能保证不同学生的仿真验证过程基于统一的机械基准，方便教学过程中的成果比对与问题排查。

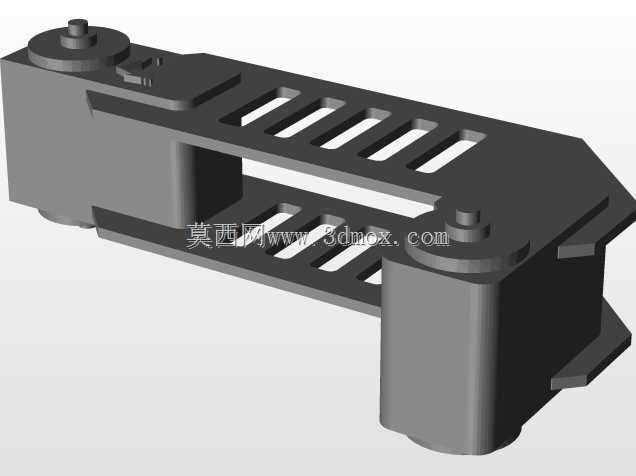

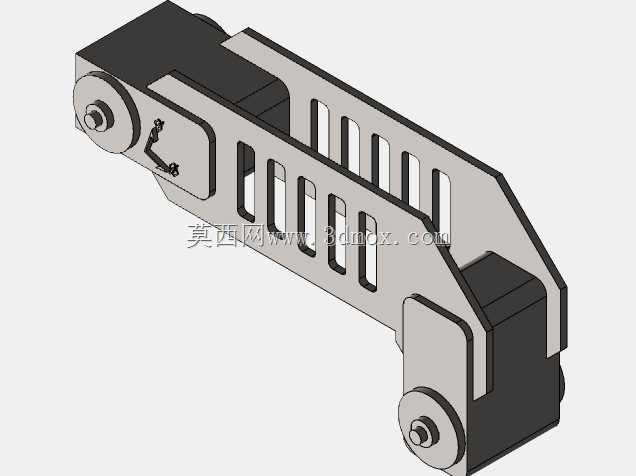

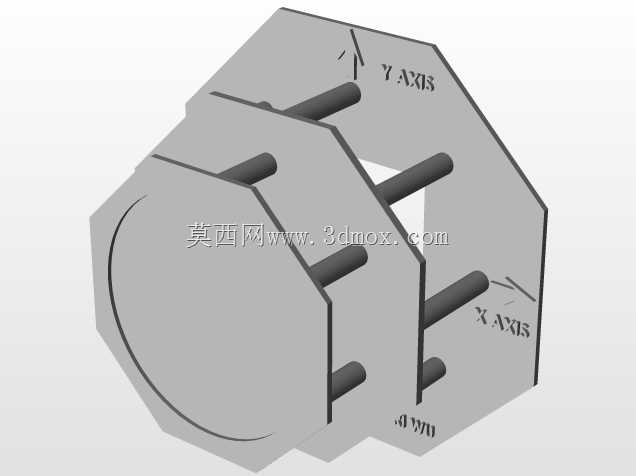

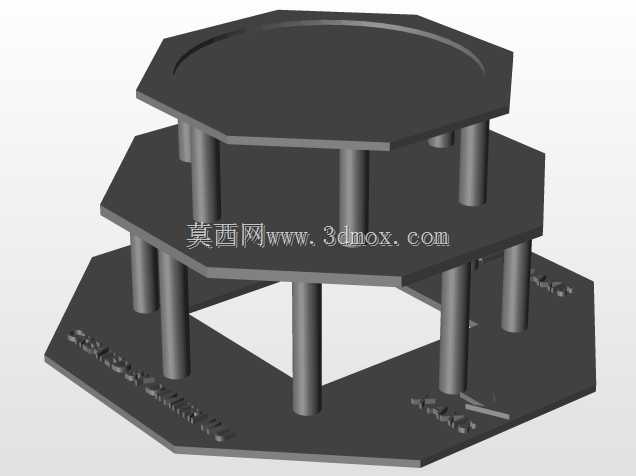

从功能特性来看，该结构明确标注了X轴、Y轴等核心运动轴的基准方向，各运动副的连接关系做了简化处理，没有冗余的装饰性结构，所有杆件的连接位置都做了规整的几何约束，在仿真环境中可以快速定义各关节的运动范围、转动副或移动副的属性，不需要额外做结构简化或几何修复。结构主体采用对称式的多边形框架设计，两个平行的安装板通过多根平行的导向杆件连接，既保证了整体结构的刚性，也让各运动轴的运动路径保持平直，不会因为结构形变导致仿真过程中出现坐标偏移的问题。前端的圆形安装位可以根据仿真需求加装不同形式的末端执行器接口，不管是模拟夹爪的开合运动，还是模拟吸盘的吸附作业，都可以通过在该基准面上添加对应功能构件实现，不需要改动主体框架的结构参数。

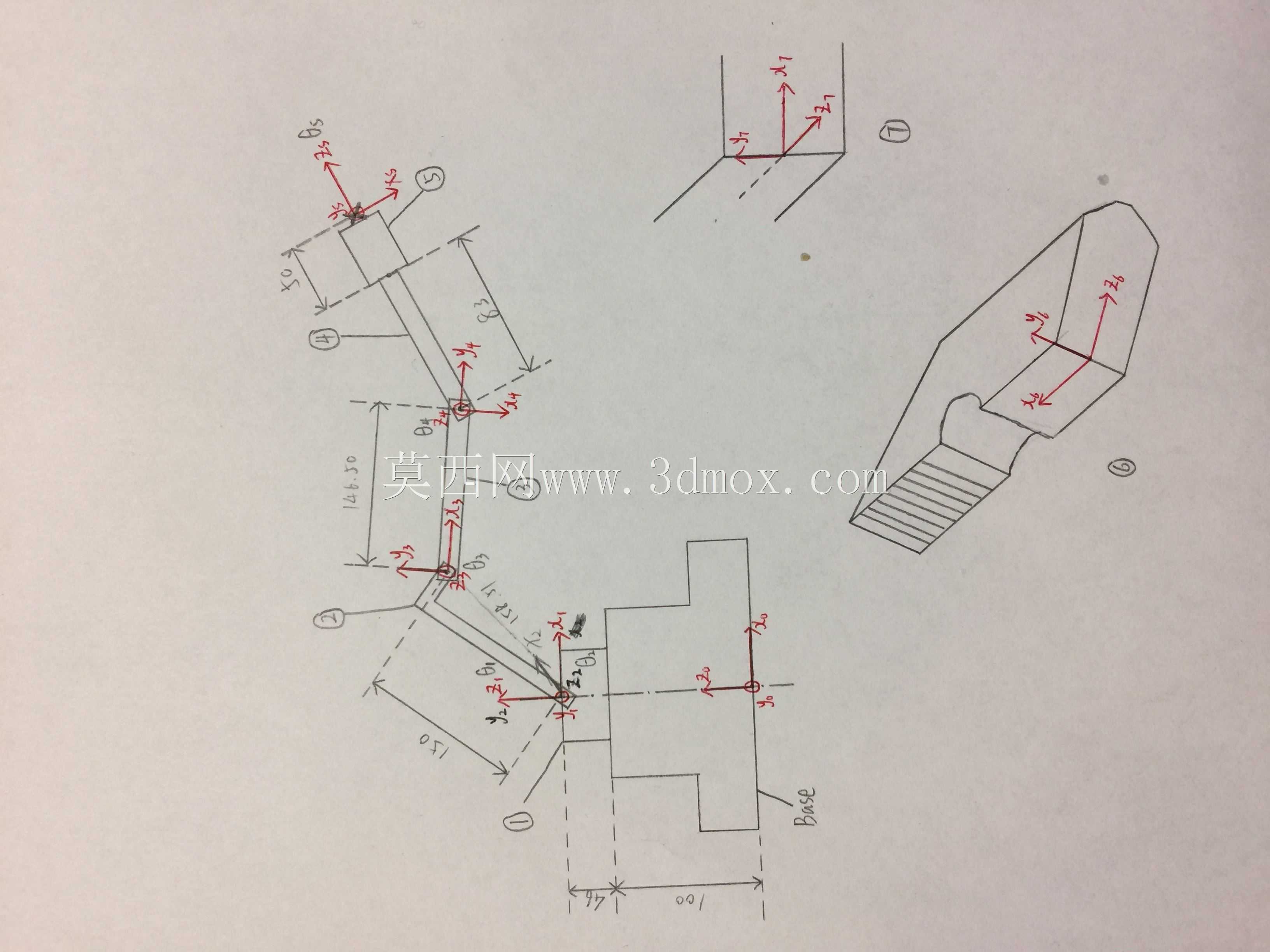

设计思路上完全围绕仿真场景的核心需求展开，没有照搬工业机械手的复杂传动结构，省略了实物设备中必备的电机安装位、走线槽、减速器安装腔等对仿真验证无意义的结构细节，所有构件都采用规则的几何形体构建，各零件之间的装配关系完全贴合运动学建模的坐标系定义逻辑，X轴、Y轴的方向标识直接集成在框架表面，学生在导入仿真环境后不需要额外做坐标系对齐操作，就能直接匹配Matlab中默认的世界坐标系方向，减少前期准备工作的出错概率。各杆件的直径、安装板的厚度都做了统一的参数化设置，学生如果需要调整结构参数验证不同尺寸下的运动特性，只需要修改对应参数就能快速生成新的结构变体，不需要重新绘制整体模型。

外形尺寸与安装边界方面，整体结构采用紧凑型布局，各运动轴的伸出长度都控制在仿真场景常用的视口范围内，不会出现构件运动到视口外无法观察的情况。两个平行安装板的间距经过合理设置，保证各轴在全行程运动过程中不会出现构件之间的运动干涉，导向杆件的伸出长度预留了足够的仿真运动余量，既可以模拟小行程的点位运动，也可以支持长行程的连续轨迹运动仿真。底部的安装基准面做了平整化处理，在仿真环境中可以直接将其固定在世界坐标系的原点位置，不需要额外添加安装底座构件，整体结构的重心落在基准面的几何中心位置，仿真过程中不会因为重心偏移导致虚拟固定约束出现异常受力报错。对于刚接触机器人仿真的学生来说，这种结构清晰、约束明确的本体模型，可以帮助其快速理解多轴机械手的坐标变换逻辑，把更多精力放在控制算法的学习上，而不是耗费在复杂的模型修复与结构简化工作中，也能避免因为本体结构的建模误差导致仿真结果出现偏差，影响对运动学原理的理解。
