小型飞行器舵面升降舵管道骨架结构

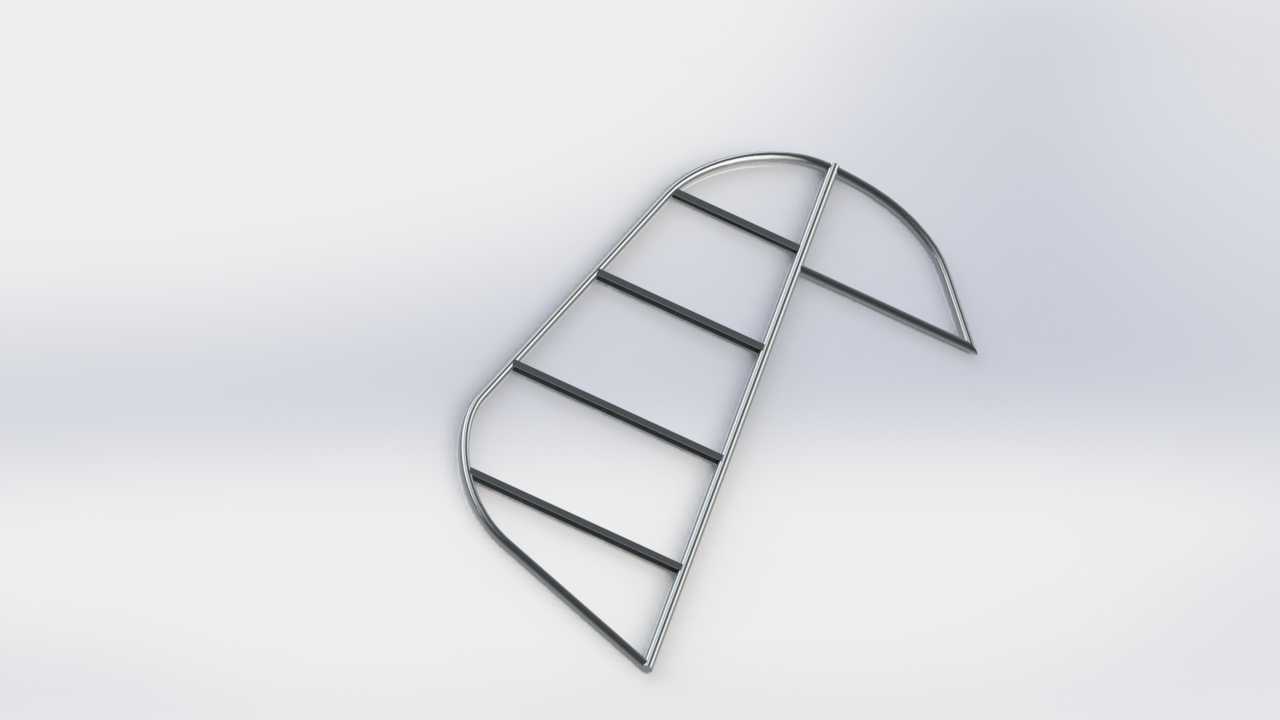

该构件为小型固定翼飞行器尾段配套的升降舵承力骨架，整体采用弯管拼接成型工艺，在轻型无人机、轻型运动类飞机的尾翼操纵系统中承担核心传力作用，日常飞行过程中负责传递舵机输出的操纵力矩，带动舵面蒙皮完成俯仰角度偏转，实现飞行器飞行姿态的俯仰调整，是保障低空飞行操纵响应精度的关键结构件。设计阶段优先考量轻量化与结构刚度的平衡，主体承力边采用连续冷弯圆管弯折成型，规避多段拼接带来的应力集中风险，弯折段的曲率半径经过反复迭代校核，既匹配尾翼舵面的翼型气动外形轮廓，又保证弯管加工过程中不会出现管壁褶皱、截面椭圆度超差的问题，避免局部强度不足引发飞行过程中的结构失效。横向设置的四根横撑管与主承力弯管采用相贯线焊接拼接，相贯切口完全匹配主管外壁弧度，焊接后可保证横撑与主管的同轴度偏差控制在装配允许范围内，横撑间距经过受力仿真优化，在蒙皮铺设后可将气动载荷均匀分散到主承力梁上，避免高速气流下舵面蒙皮出现鼓动、颤振问题。构件的直边段为舵面铰接安装边，沿直边预留的铰接点位同轴度公差严格控制，安装后可保证舵面绕铰接轴转动无卡滞，转动阻尼均匀，不会出现偏磨、窜动问题；弧形边完全贴合升降舵的后缘气动外形，安装后与平尾主体段的阶差控制在气动设计允许范围内，避免额外的飞行阻力增量。整体结构无多余的冗余设计，所有管材的壁厚选型均经过载荷工况校核，在满足正过载、负过载极限工况强度要求的前提下，尽可能降低构件自重，适配轻型飞行器对尾段重量控制的严苛要求，装配时可直接通过铰接点与平尾基座连接，无需额外加工复杂的安装转接件，适配小型飞行器总装阶段的快装需求，日常维护过程中若出现局部变形，可通过单根管材更换完成修复，降低运维成本。
