微型喷气式涡轮机叶轮结构设计

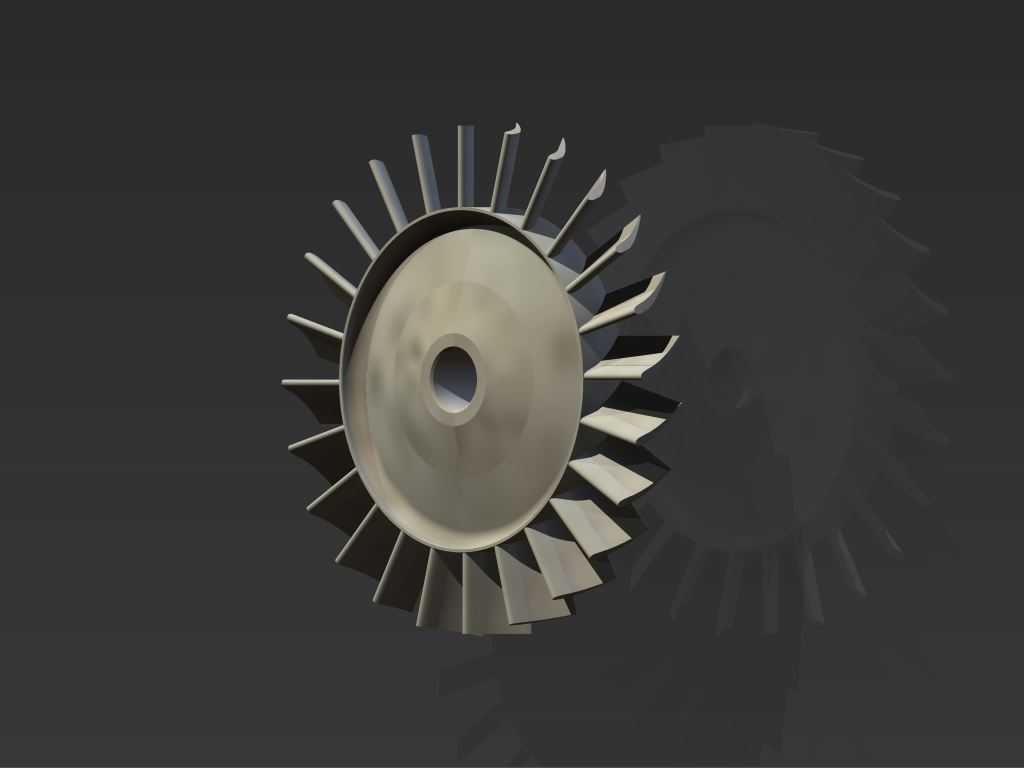

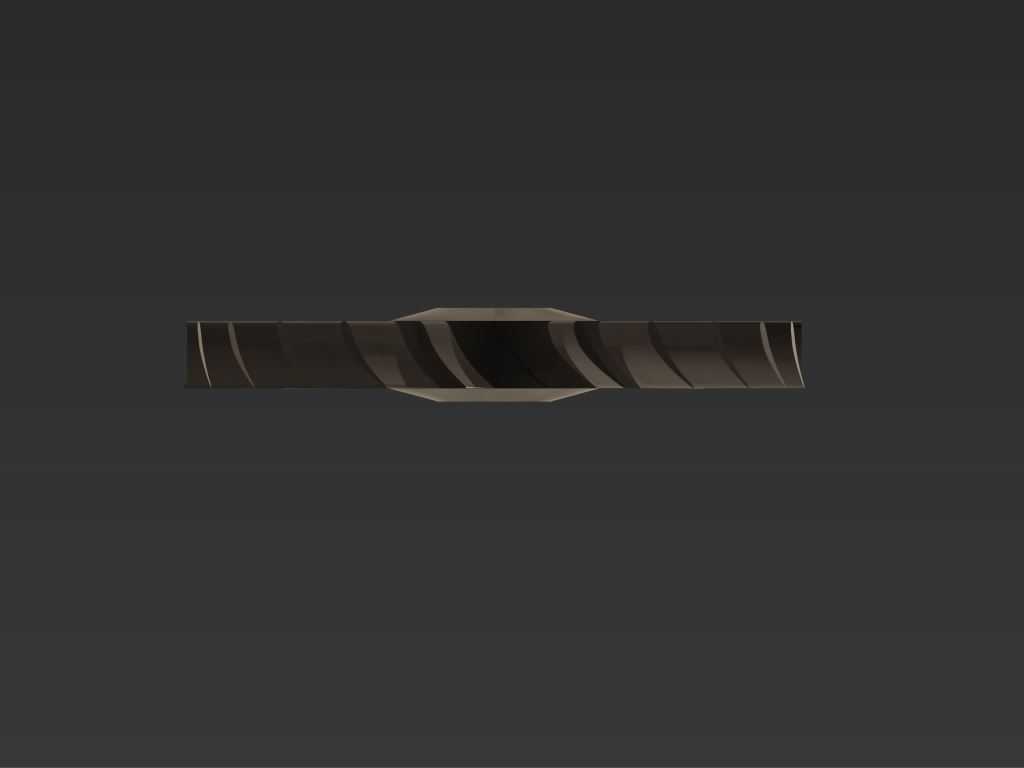

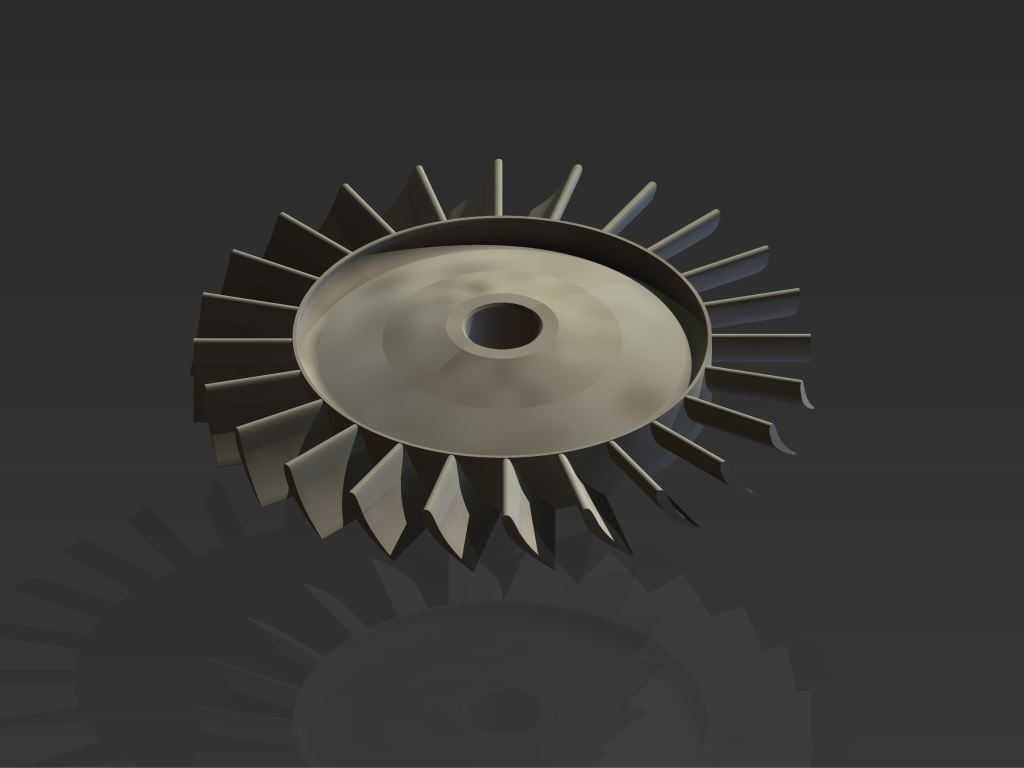

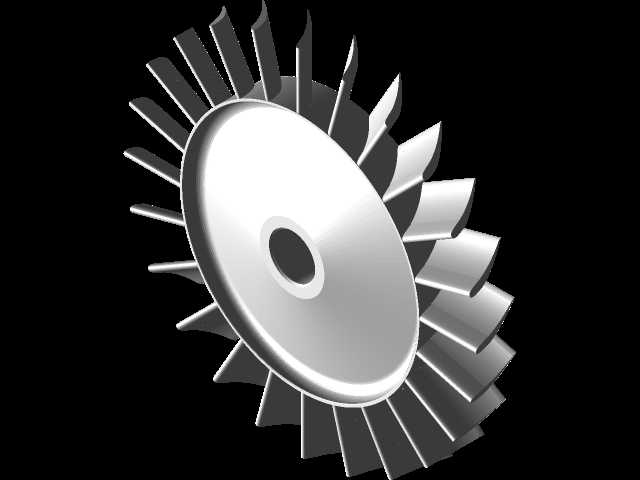

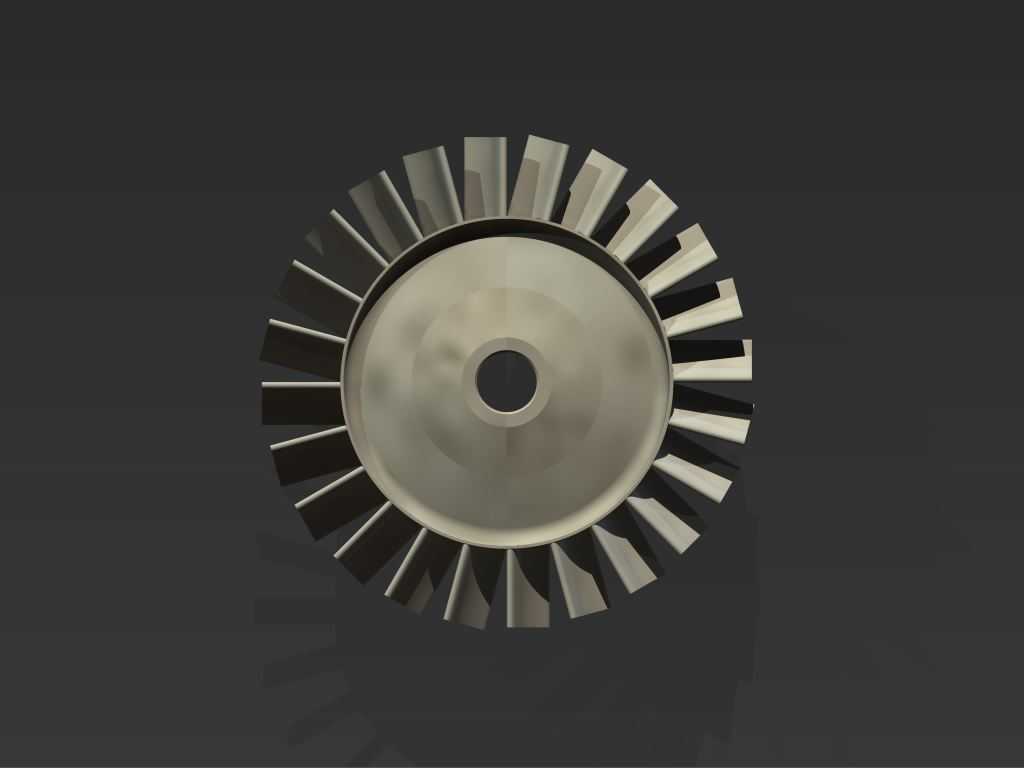

这款叶轮是微型喷气式涡轮机的核心做功部件，直接决定涡轮段的能量转换效率，在小型航模动力、便携辅助动力单元、微型分布式发电装置等场景中承担着将高温高压燃气的内能转化为旋转机械能的关键作用。叶轮整体直径设定为66毫米，适配小推力级微型涡喷的装配边界，中心定位孔与涡轮轴采用间隙配合加锁紧定位的安装方式，安装时需保证端面跳动量控制在微米级，避免高速旋转下产生动不平衡量引发整机振动。设计阶段首先确定叶片的气动型面，沿径向从叶根到叶顶采用变截面扭叶片设计，叶根处厚度更大以承受高速旋转带来的巨大离心拉应力，叶顶处型线更贴合机匣内壁的型面，减少叶顶间隙的燃气泄漏损失，每一片叶片的出气角都经过流道匹配，保证燃气流经叶片通道时能够平顺转向，将气流的冲量尽可能转化为叶轮的旋转扭矩。材质选用铬镍铁合金，适配铸造工艺的成型要求，这种高温合金能够在涡轮段数百摄氏度的工作环境下保持足够的结构强度，避免长期高温工作下出现蠕变变形，叶片与轮盘采用一体化结构设计，省去了叶片装配的连接环节，既减少了高速旋转下的连接失效风险，也能让整体结构的动平衡精度更容易控制。轮盘部分的厚度从中心向边缘逐渐减薄，在保证结构刚度的前提下尽可能降低转动惯量，让涡轮的响应速度更快，油门变化时转速能够快速跟随调整。做三维建模时，需要重点关注叶片型面的光顺度，相邻叶片之间的流道不能出现局部凸起或者凹陷，避免燃气流动时产生局部涡流造成能量损失，同时所有的转角位置都要做圆弧过渡，减少铸造过程中的应力集中问题，也避免工作过程中应力集中引发的裂纹扩展。实际装配时，叶轮前端要和导向器的出气边保持规定的轴向间隙，后端要和密封结构配合，防止燃气从轮盘后侧泄漏影响效率，整体动平衡校正需要在专用的高速动平衡机上完成，去除不平衡量的位置要选在轮盘的非配合面上，不能损伤叶片的气动型面。这类微型涡轮叶轮的设计，需要平衡气动效率、结构强度、工艺可行性三方面的要求，不能单纯追求气动效率而把叶片做的过薄导致铸造难度大、结构强度不足，也不能为了提升强度过度加厚叶片导致流道变窄、转动惯量过大，66毫米的尺寸边界也限制了叶片数量的选择，过多的叶片会增大流道的摩擦损失，过少的叶片则会让单个叶片的负载过大，同时降低气流的导向效果，最终的叶片数量和型面参数都是在多轮迭代后匹配整体涡轮性能的结果。
