微型离心压缩机用喷气涡轮前扩散器结构

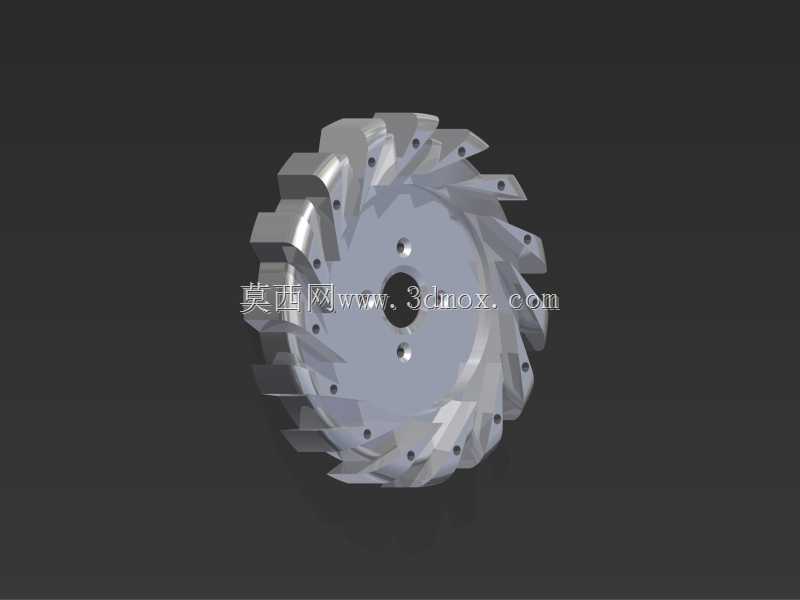

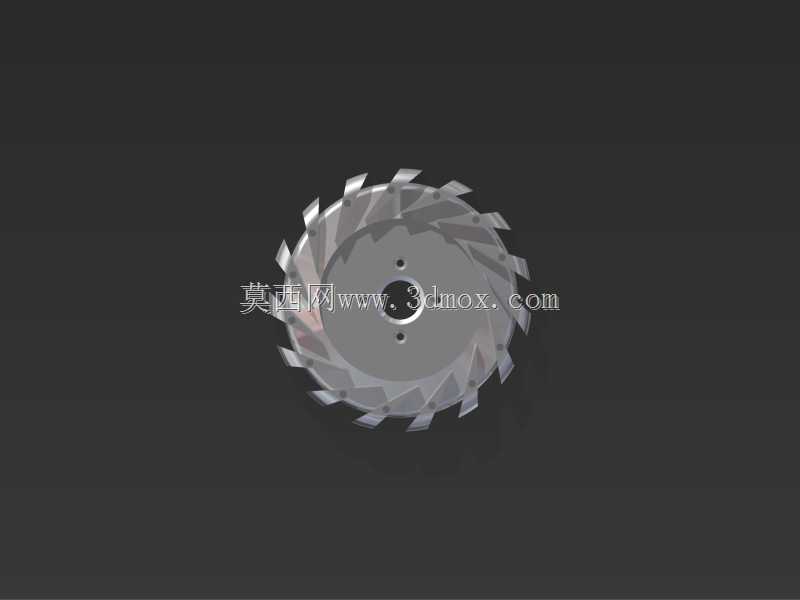

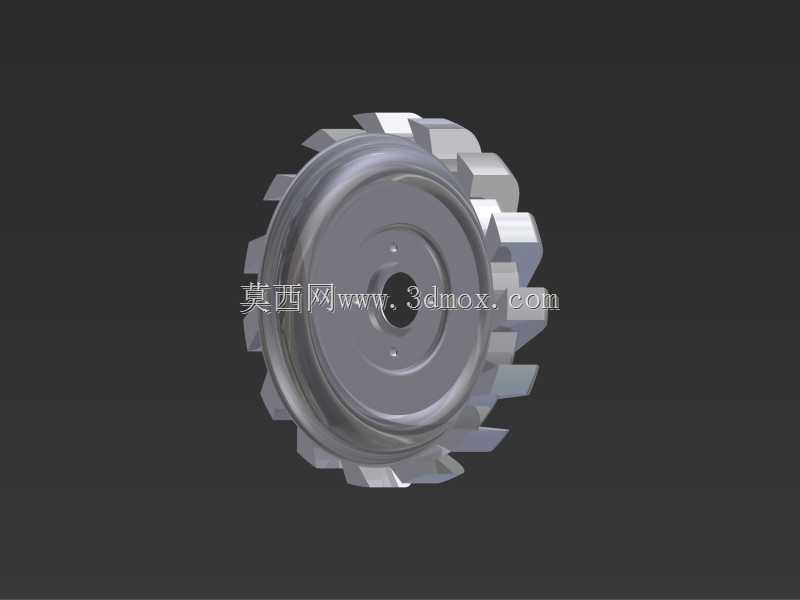

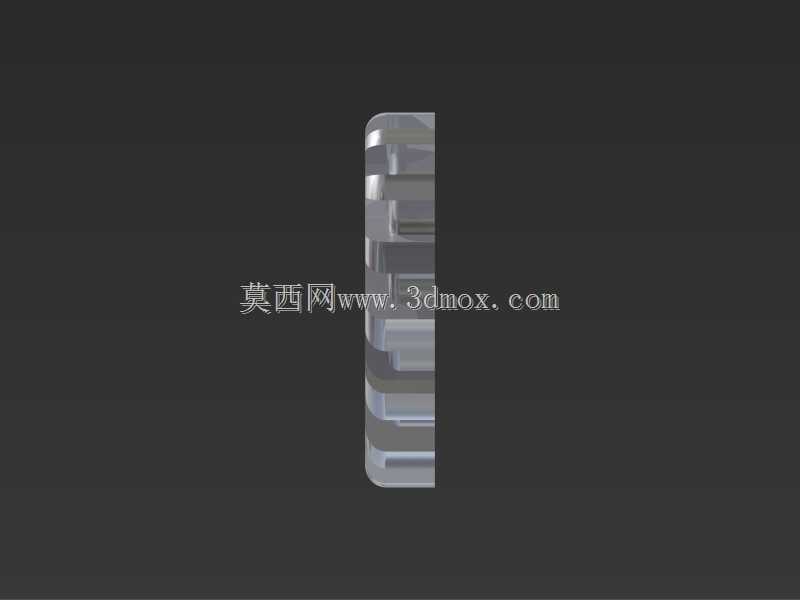

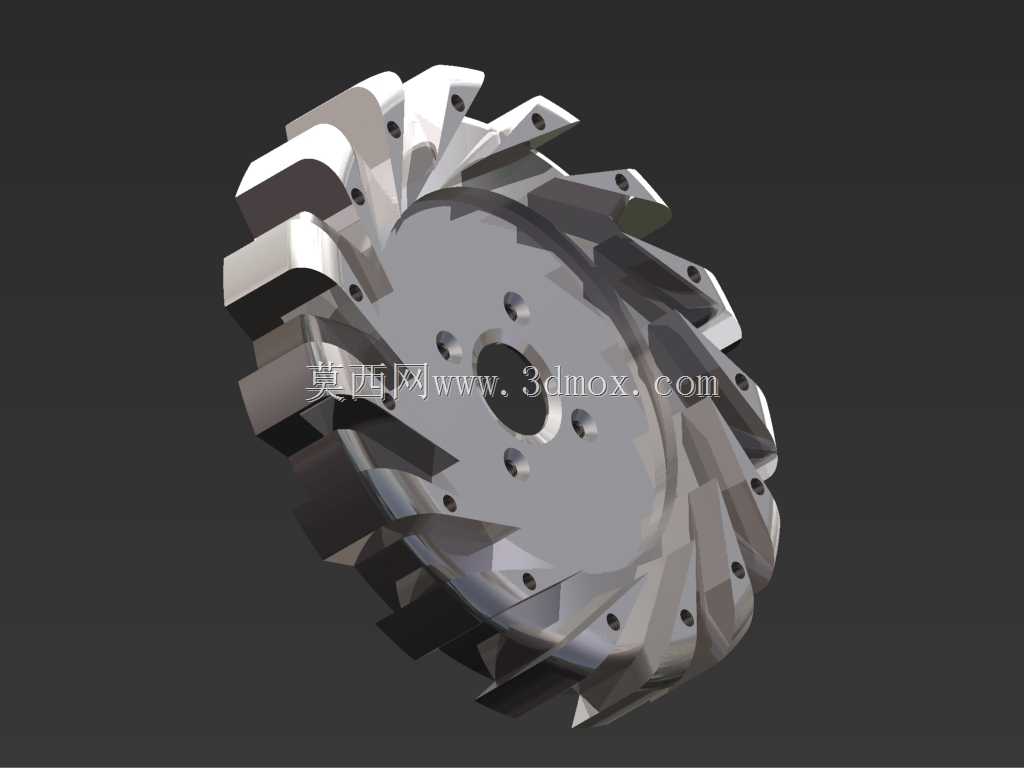

该扩散器主要配套微型离心压缩机与小型喷气涡轮动力单元使用，常见于小型航模动力系统、便携式微型气源设备、小型涡轮增压器试验台架等场景，作为叶轮出口与下游流道之间的核心过渡部件，承担着将叶轮甩出的高速气流动能逐步转化为压力能的关键作用，直接影响整台压缩设备的工作效率与压比输出稳定性。在实际运行过程中，从离心叶轮高速流出的气流带有极强的周向速度与径向速度分量，若直接通入下游集气腔或燃烧室，会产生剧烈的流动分离与紊流损失，大幅降低能量利用效率，甚至引发气流脉动导致整机振动超标，而该扩散器通过沿周向均匀排布的弯曲导流叶片，能够平顺梳理气流走向，逐步降低气流流速，让动能以尽可能低的损失转化为静压，同时为下游部件提供流场均匀度更高的进气条件。设计过程中针对原有小尺寸扩压结构膨胀空间不足的问题，对叶片型线进行了迭代优化，调整了叶片进口安装角与叶轮出口气流角的匹配度，减少了进口冲角带来的冲击损失，同时优化了叶片间流道的扩张角度，避免流道扩张过快导致的气流边界层分离，也防止扩张过慢造成的轴向尺寸冗余。整体结构采用一体化轮盘设计，周向均匀布置的扩压叶片与轮盘为整体结构，中心设置定位安装孔，孔周分布多个螺栓固定孔，可直接与压缩机机匣、涡轮端盖进行同轴定位安装，安装时需保证与叶轮出口的轴向间隙控制在合理区间，间隙过小易出现叶轮与扩压器的刮擦故障，间隙过大则会导致叶顶泄漏损失升高，降低扩压效率。叶片沿周向的排布充分考虑了小型结构的加工可行性，叶片厚度从进口到出口采用渐变设计，进口处做薄以减少气流阻挡，出口处适当加厚保证结构强度，能够承受微型涡轮高转速运行下的气流冲击与温度载荷，轮盘外缘的安装孔位可适配不同规格的紧固件，整体安装边界紧凑，适配外径尺寸较小的微型涡轮壳体，无需对原有主机安装结构做大幅改动即可完成替换升级，在小尺寸空间内实现了较高的扩压效率，能够有效提升微型喷气涡轮的推力输出稳定性，改善离心压缩机在小流量工况下的喘振边界，拓宽整机的高效工作区间。
