微射流涡轮连接轴结构设计

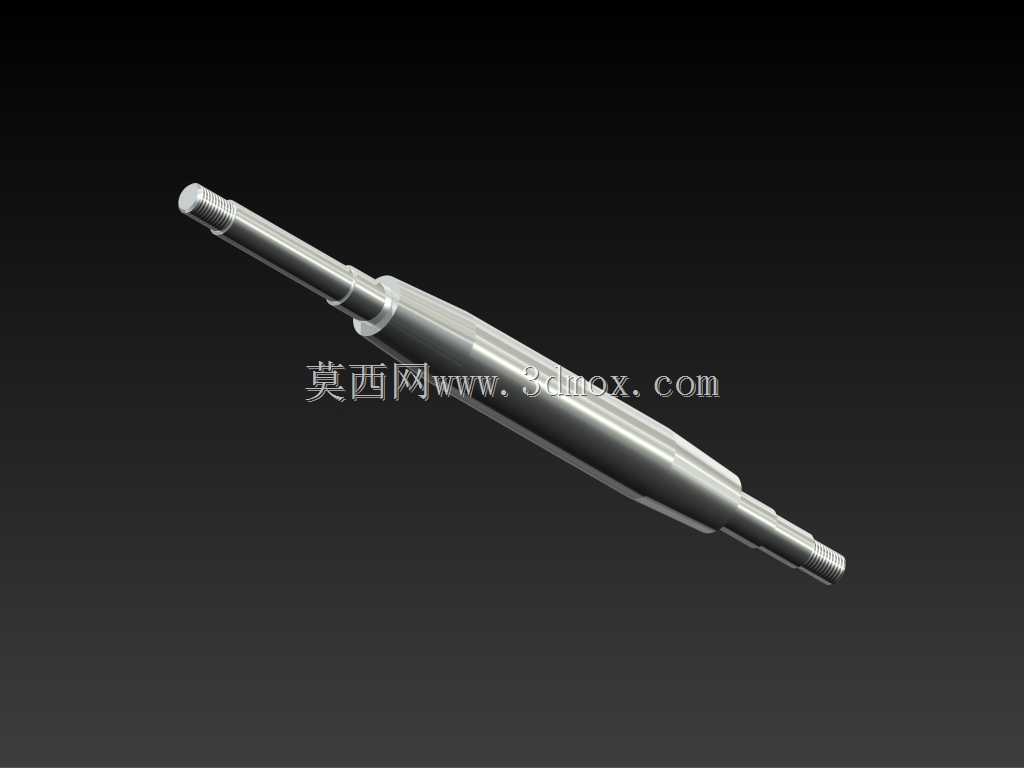

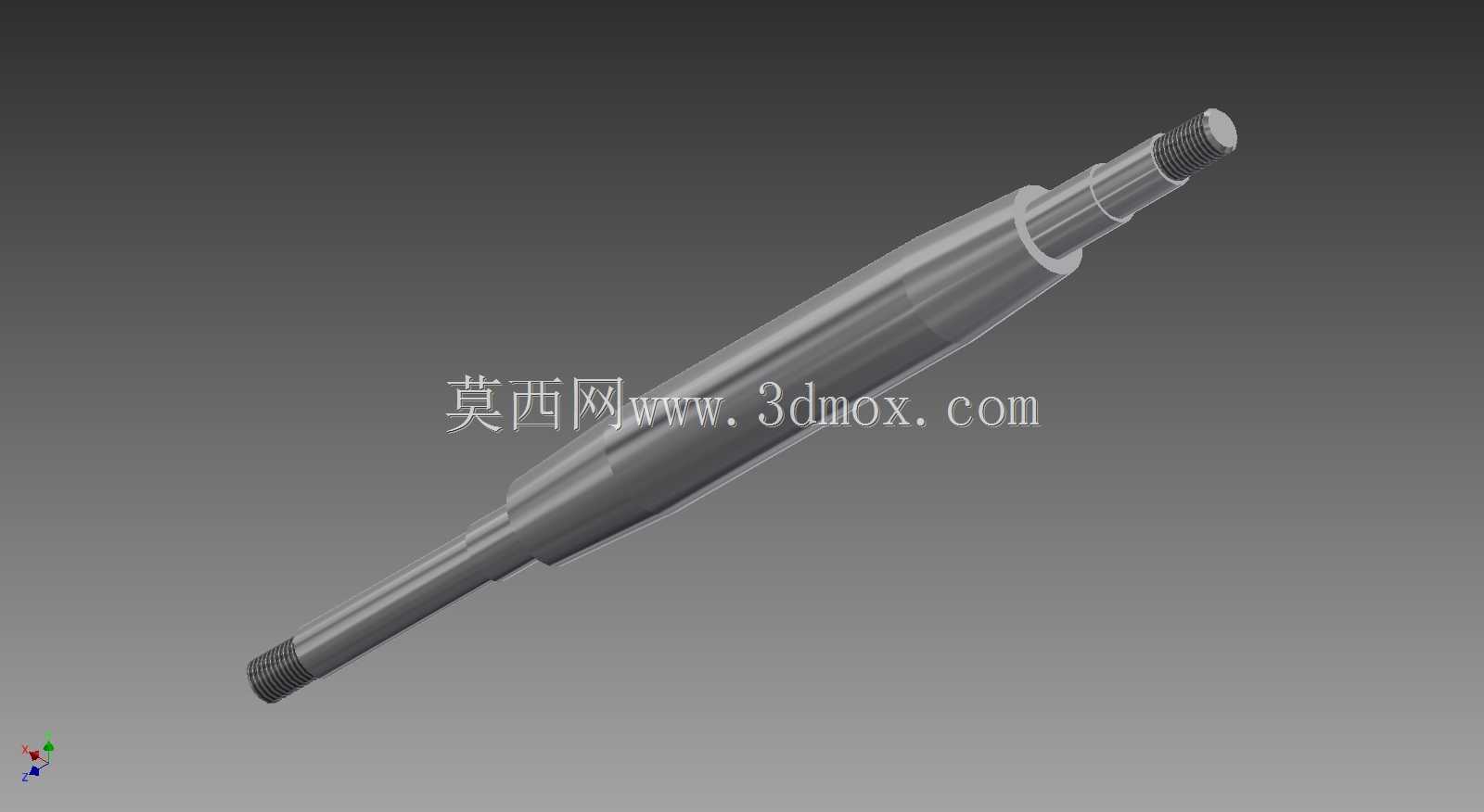

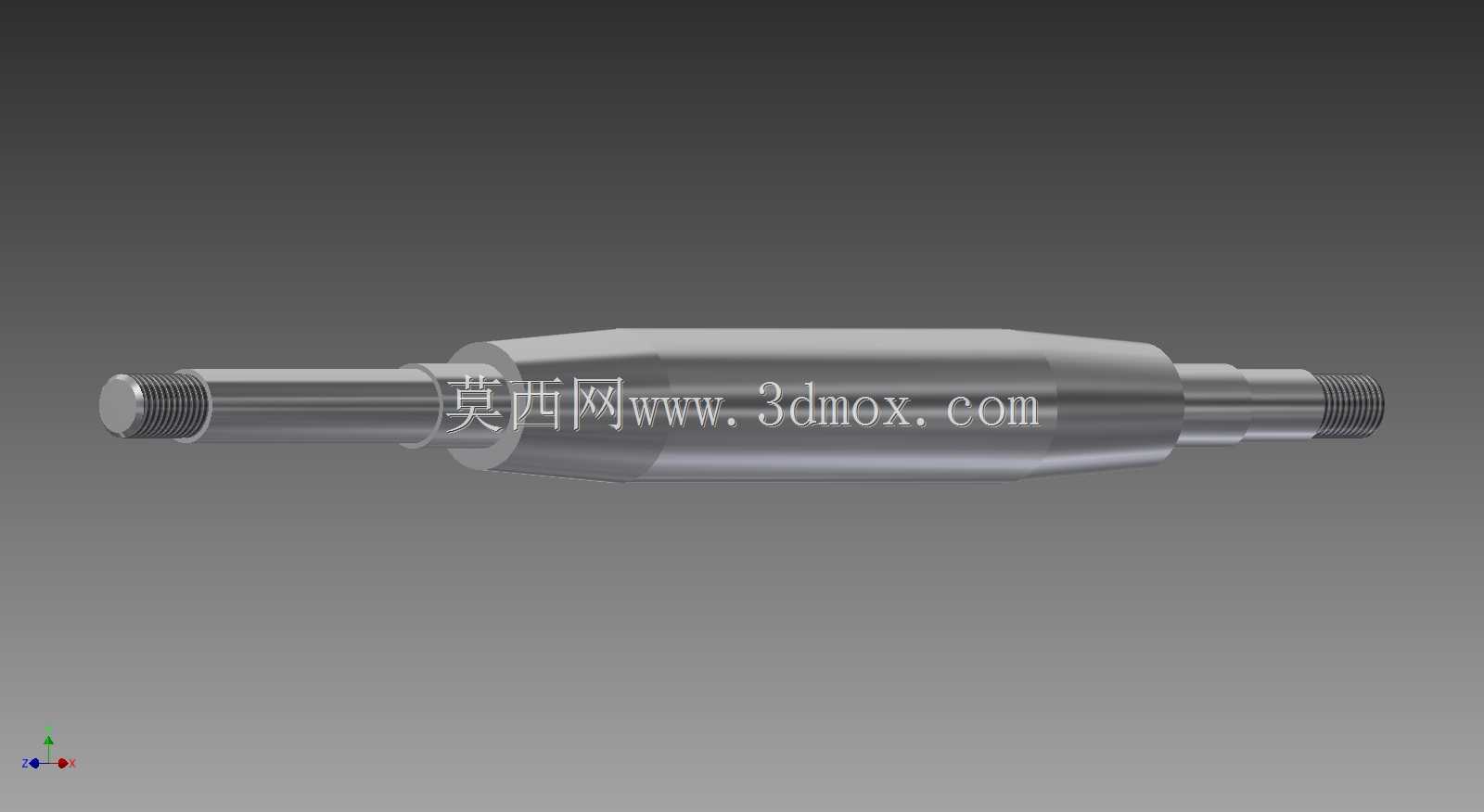

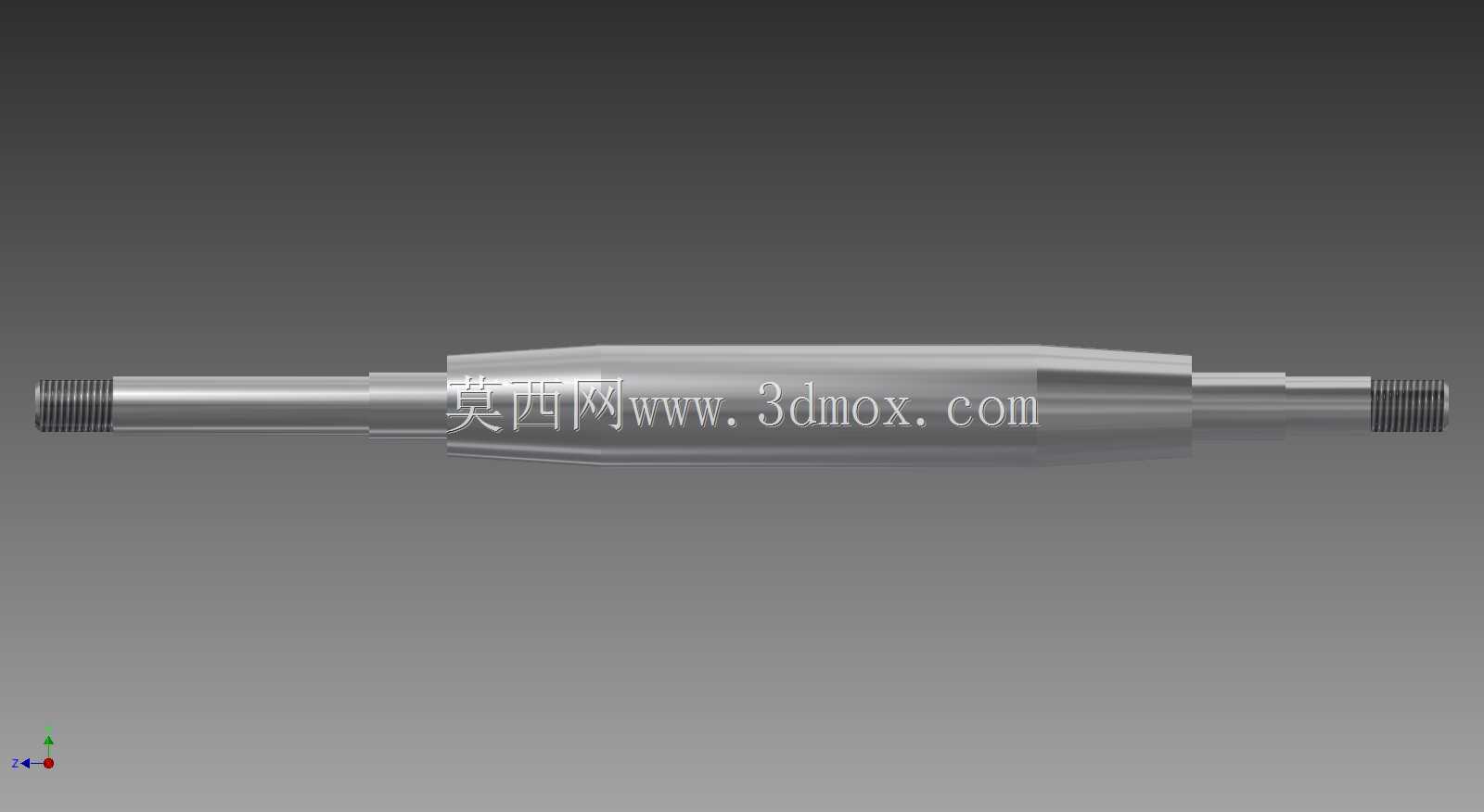

　　在微型涡轮类动力设备的结构设计中，连接轴作为核心传动部件，直接决定了压缩机端与涡轮端的动力传递效率与运行稳定性，这类轴件常见于小型航模动力装置、微型喷气动力单元、便携辅助动力系统中，承担着将涡轮端的扭矩稳定传递给压缩机叶轮，同时保证两端旋转部件同轴度的核心作用。本次设计的轴件针对微射流涡轮的紧凑安装空间做了适配，轴身采用阶梯变径结构，从两端的螺纹连接段到中间的轴承配合段再到轴肩定位段，每一段的直径变化都对应着实际装配的定位需求，避免了多余的材料冗余，在保证轴身扭转强度的前提下尽可能降低了旋转惯量，适配微型涡轮高转速工况下的动平衡要求。轴的一端设置M6左旋螺纹，这一螺纹旋向的选择是考虑到涡轮端叶轮旋转时的防松需求，当叶轮随轴高速旋转时，左旋螺纹的拧紧方向与叶轮旋转方向相反，可在运行过程中实现自锁紧，避免高速旋转下螺纹连接松脱引发的叶轮飞脱故障，这也是高速旋转轴类零件连接设计的常用工程逻辑。中间段的轴径匹配标准微型深沟球轴承的内圈尺寸，装配时轴承内圈与轴颈采用过渡配合，既保证轴承定位的可靠性，又方便后期维护时的拆装操作，轴肩位置的高度严格控制在轴承内圈倒角的避让范围内，避免装配时轴承无法贴紧定位面出现窜动。轴身的表面粗糙度在配合段要求达到Ra1.6，非配合段控制在Ra3.2即可，既减少了配合面的磨损，又不会过度增加加工成本。两端的螺纹段长度经过精确计算，在保证叶轮锁紧螺母有足够啮合牙数的前提下，不会超出叶轮轮毂的安装深度，

　　避免螺纹端部与其他静止部件发生刮碰。设计过程中首先梳理了微射流涡轮的整体安装边界：整个涡轮单元的径向安装空间不超过30mm，轴向总长度控制在120mm以内，因此轴的总长度被严格限制，每一段的轴段长度都对应着压缩机叶轮厚度、轴承宽度、隔套厚度、涡轮叶轮厚度的累加尺寸，装配后两端叶轮的端面与壳体之间预留0.2mm的轴向间隙，既避免旋转时的摩擦，又不会因为间隙过大导致气流泄漏影响效率。轴的材料选用40Cr调质处理，调质硬度控制在28-32HRC，既保证轴身的扭转强度与疲劳强度，又不会因为硬度过高导致加工难度提升，表面做发黑处理提升防锈能力，适配微型动力设备可能面临的潮湿存储与运行环境。在建模过程中对轴的所有过渡圆角都做了统一处理，

　　所有轴肩位置的过渡圆角不小于R0.5，避免应力集中导致高转速下轴件出现疲劳断裂，螺纹收尾处设置退刀槽，退刀槽宽度2mm，深度0.5mm，保证螺纹加工时的工艺性，同时避免螺纹收尾处的应力集中。这类微型涡轮轴的设计往往容易被忽略的细节是动平衡校准的工艺基准，建模时在轴的两端中心位置预留了B型中心孔，作为后期动平衡校准与机加工的定位基准，保证轴件加工完成后全轴的同轴度误差不超过0.01mm，满足每分钟十几万转工况下的动平衡要求。实际装配时，轴依次穿过压缩机叶轮、前端轴承、壳体轴承座、后端轴承、涡轮叶轮，最后通过两端的锁紧螺母固定，中间的轴承位置通过轴肩与轴承座内的挡圈实现双向定位，保证轴在高速旋转时不会出现轴向窜动。

　　不同于大型工业涡轮轴的复杂结构，微型涡轮轴因为尺寸小、转速高，更需要在细节上控制加工精度与装配公差，哪怕是0.01mm的同轴度误差，在高转速下都会引发剧烈振动，缩短轴承与叶轮的使用寿命。本次设计的轴件在结构上做了简化，没有设置多余的密封槽或者键槽，因为微型涡轮的扭矩传递依靠轴与叶轮轮毂的过盈配合加螺纹锁紧即可满足需求，键槽反而会增加轴的应力集中点，降低轴的疲劳强度。在实际应用场景中，这类轴件不仅可用于微型喷气式航模发动机，也可适配小型便携发电装置的涡轮动力单元、微型离心压缩机的传动结构，只要安装边界与扭矩传递需求匹配，都可以通过微调轴段长度与直径实现适配。建模时所有尺寸都按照实际加工公差要求做了标注，配合面的尺寸公差按照IT6级控制，非配合面按照IT8级控制，完全满足常规机加工的工艺要求，不需要特殊的加工设备即可实现量产。
