航空发动机涡轮机轴法兰连接结构

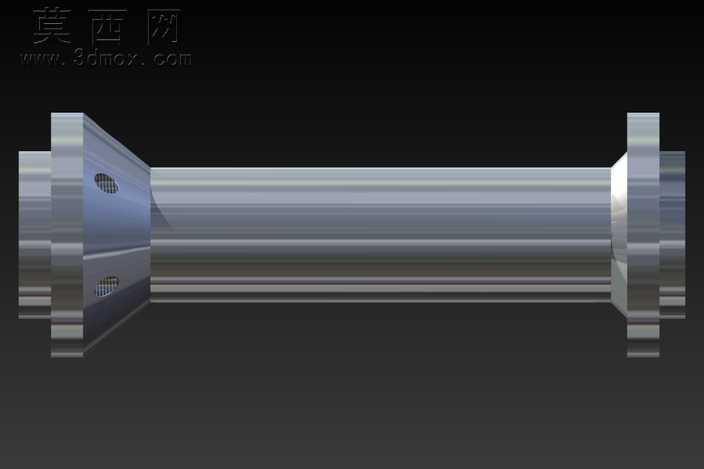

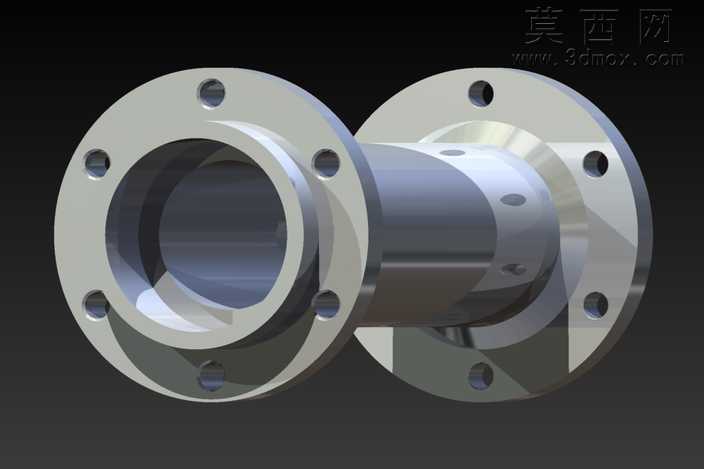

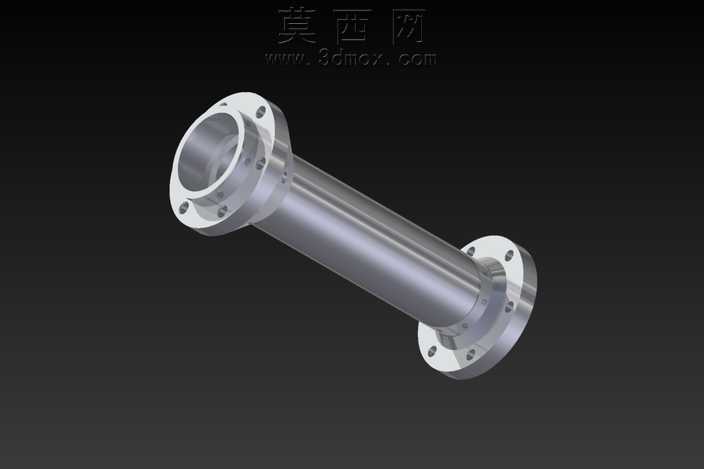

本模型为航空动力系统配套的涡轮机轴连接组件，整体采用同轴回转体结构设计，建模过程严格遵循航空机械零件的尺寸规范与装配逻辑，以保证结构合理性与装配可行性。建模阶段首先以中心轴线为基准绘制各段轴身的截面轮廓，通过旋转特征生成轴体基础形态，轴身采用等直径圆柱结构，表面做光滑连续处理，保证回转运动过程中的动平衡性能，避免高速运转时产生偏磨与振动。两端的连接法兰采用一体化建模思路，与轴身衔接处做圆角过渡处理，消除应力集中隐患，法兰端面上按照圆周均布规则设计螺栓安装孔，孔位精度严格对齐装配基准，保证连接时的同轴度要求，法兰端面做平面度约束设计，确保连接面贴合紧密无间隙。材质设定上，轴身主体采用航空高强度合金钢材质，渲染时赋予金属银灰色哑光质感，模拟经过精密磨削加工的金属表面效果，法兰端面做轻微的倒角高光处理，还原机械加工后的边缘细节，整体渲染采用深色背景配合定向打光，突出金属零件的轮廓层次与结构细节，清晰展现各部分的形态特征。结构设计上，该组件用于实现陶瓷轴承内部轴体的固定与径向扩散定位，轴体内腔为中空贯通结构，可满足动力传输过程中的减重需求与介质通路要求，两端法兰分别对接涡轮端与负载端的连接结构，通过圆周均布的螺栓孔实现刚性连接，轴身外圆面与陶瓷轴承内圈配合，保证轴体高速旋转时的支撑稳定性，整体结构兼顾刚性、动平衡性能与装配便利性，可直接用于航空发动机原理演示、机械结构教学、虚拟装配仿真等场景，建模过程中对所有配合面做了公差预留设计，符合实际机械加工与装配的工艺要求，能够直观展现涡轮机轴组件的连接逻辑与结构特点。
