菱形折边嵌入式设备防护金属板外壳

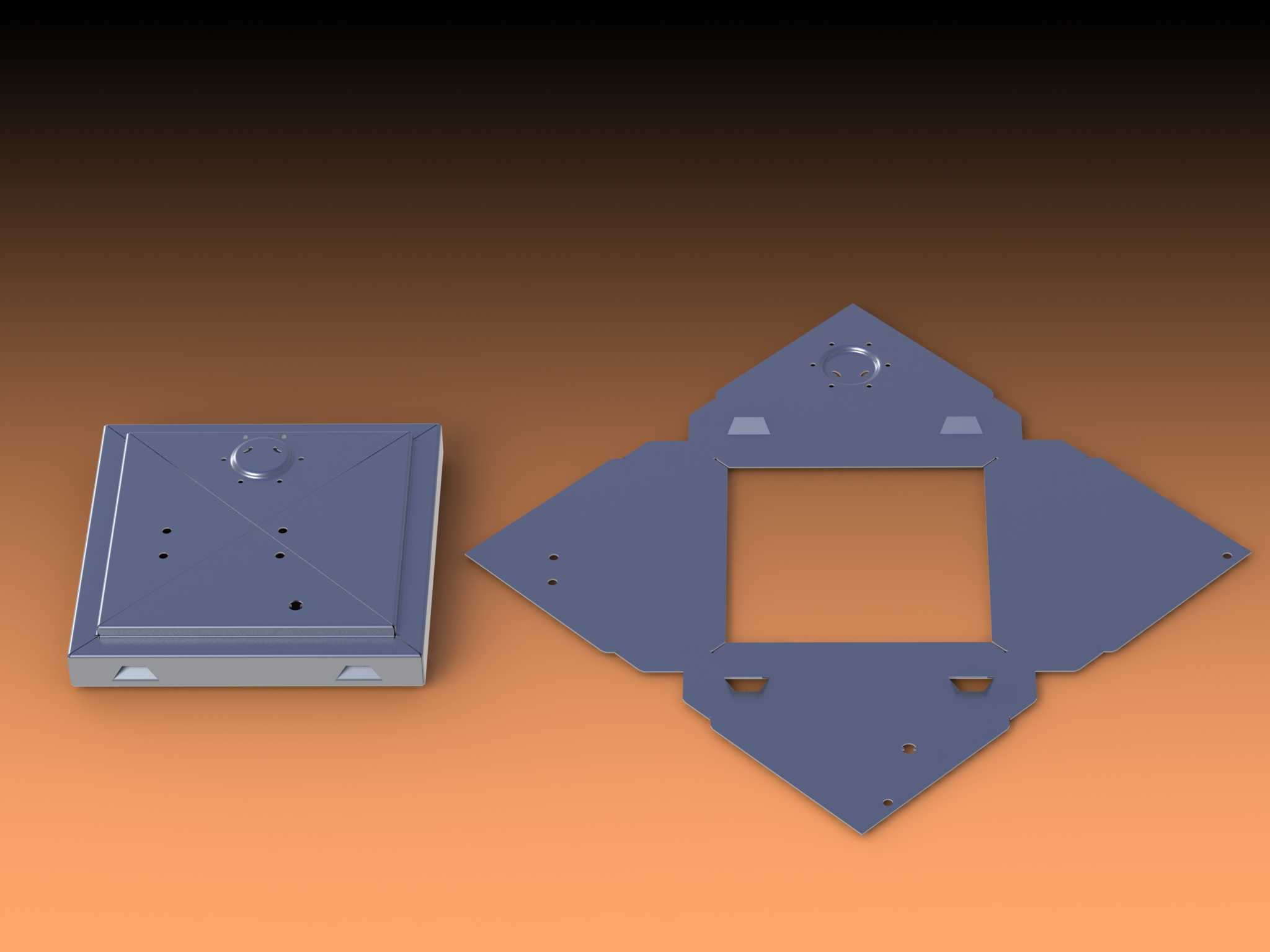

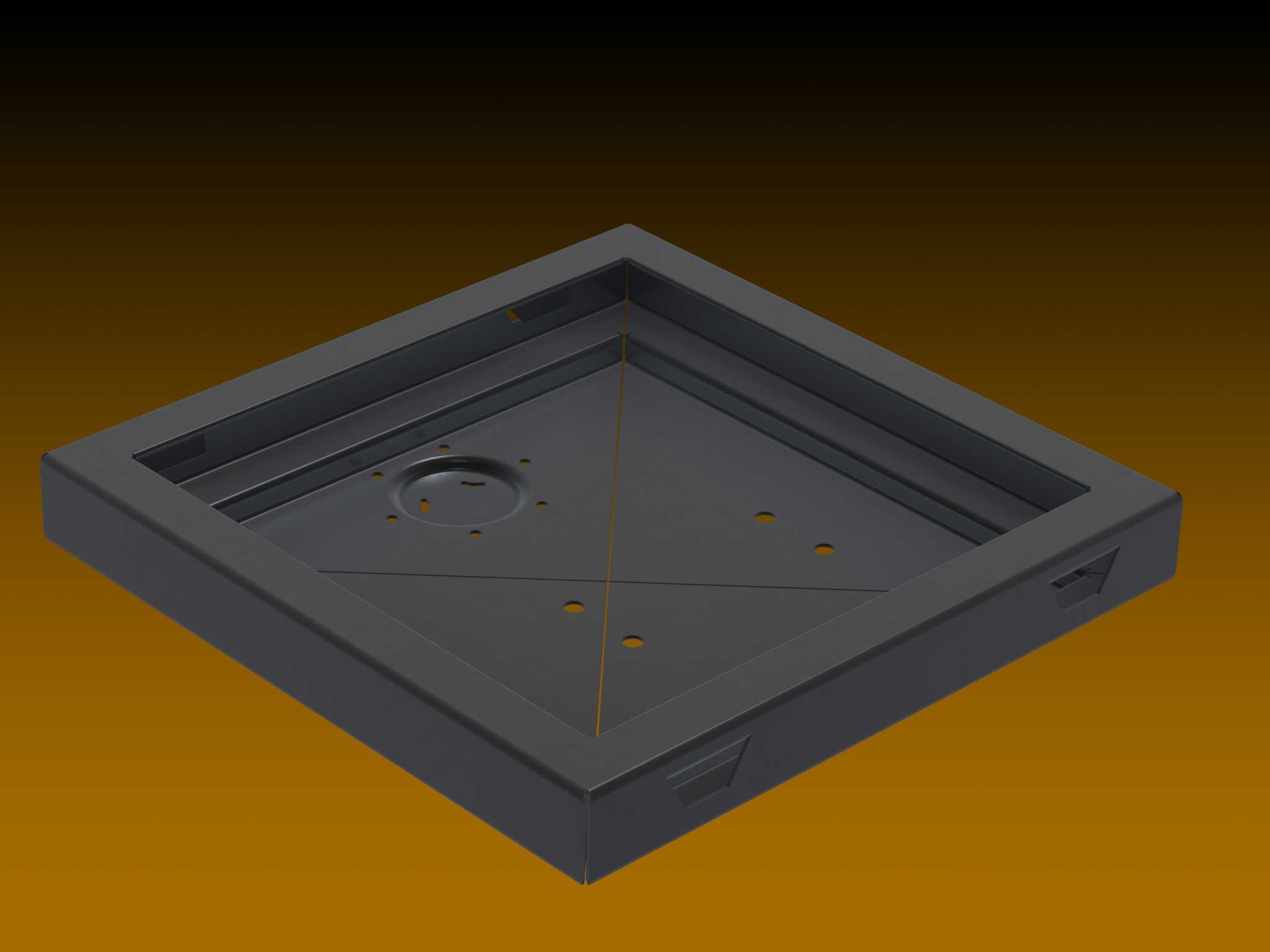

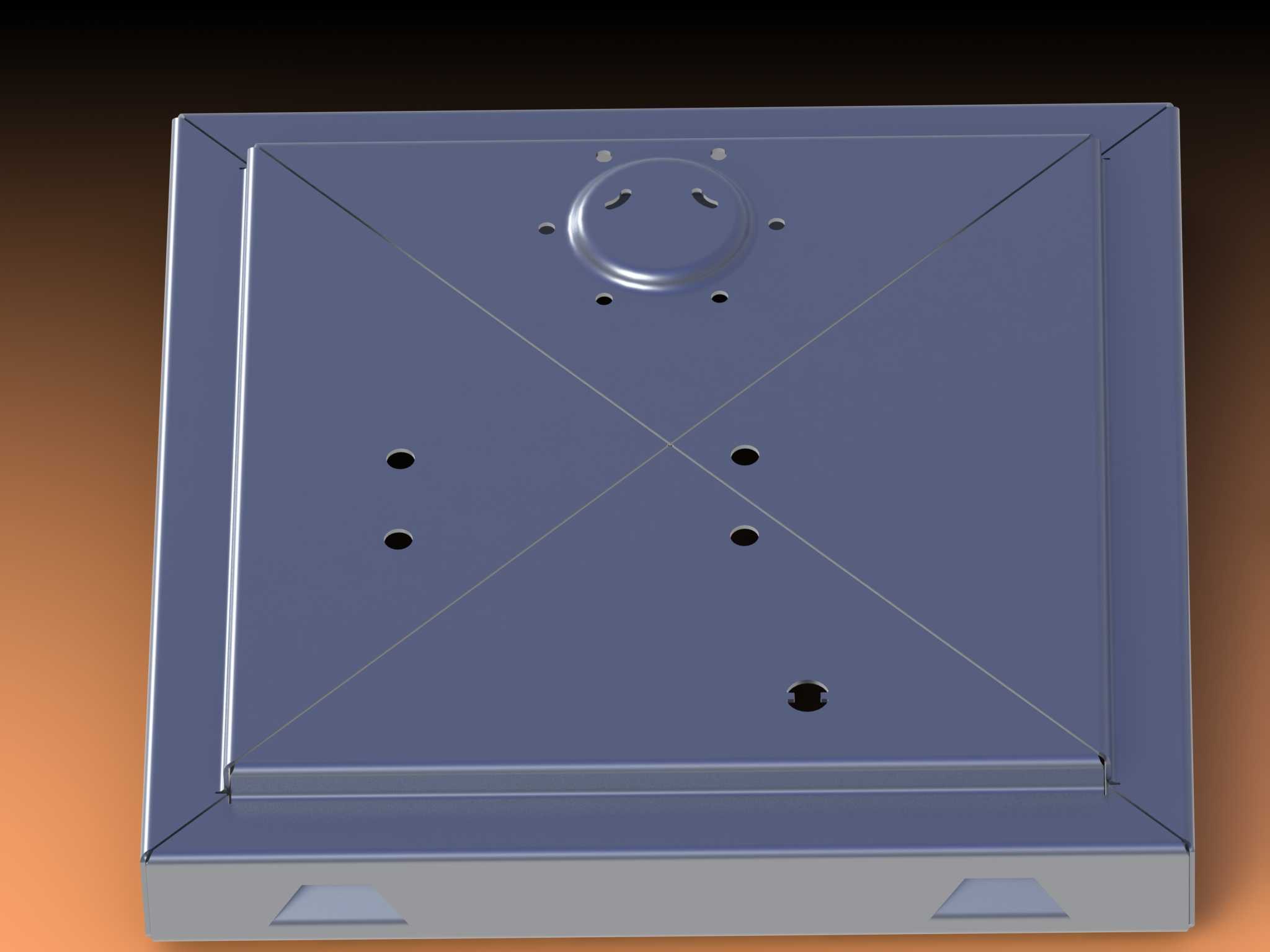

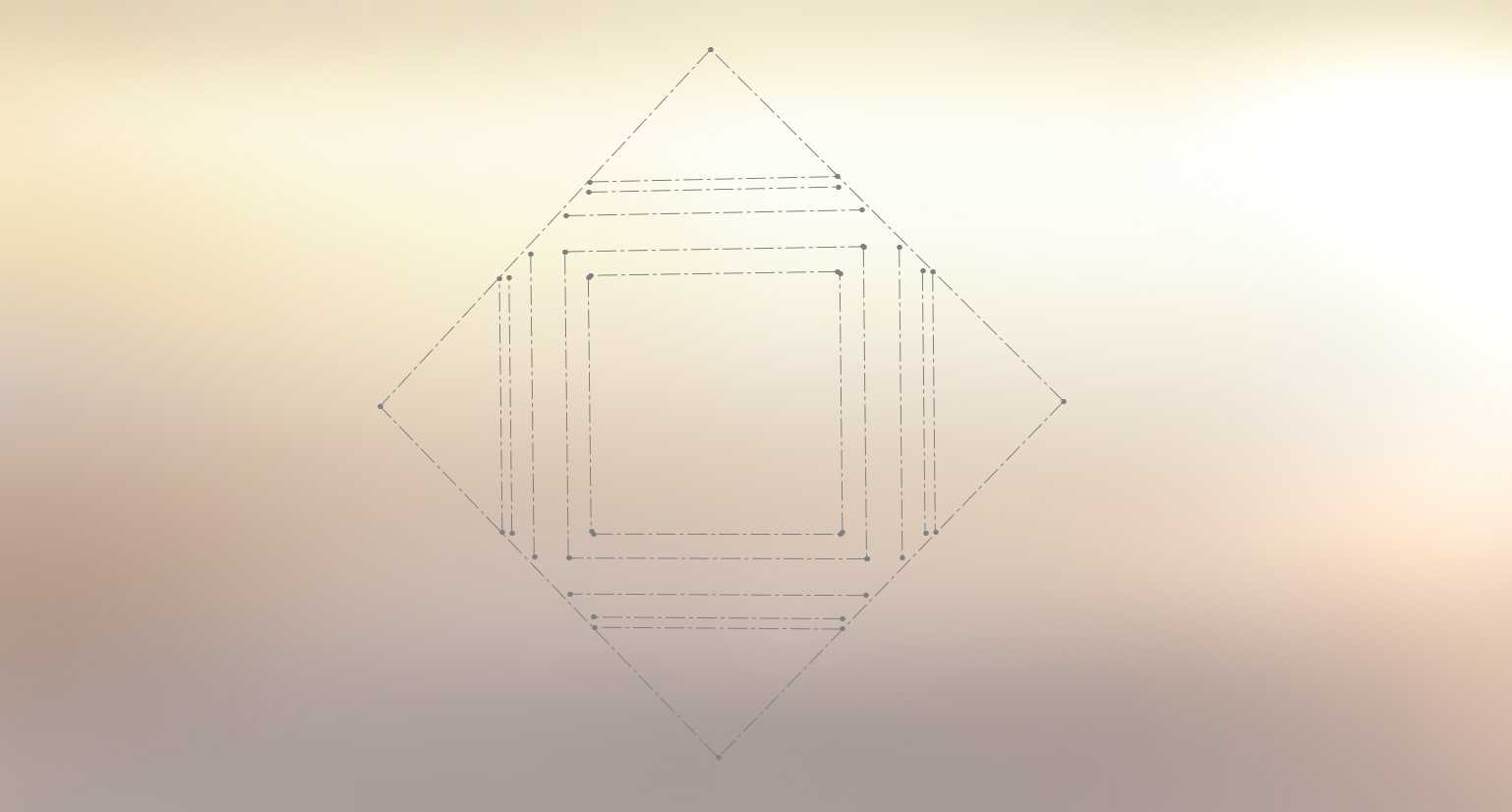

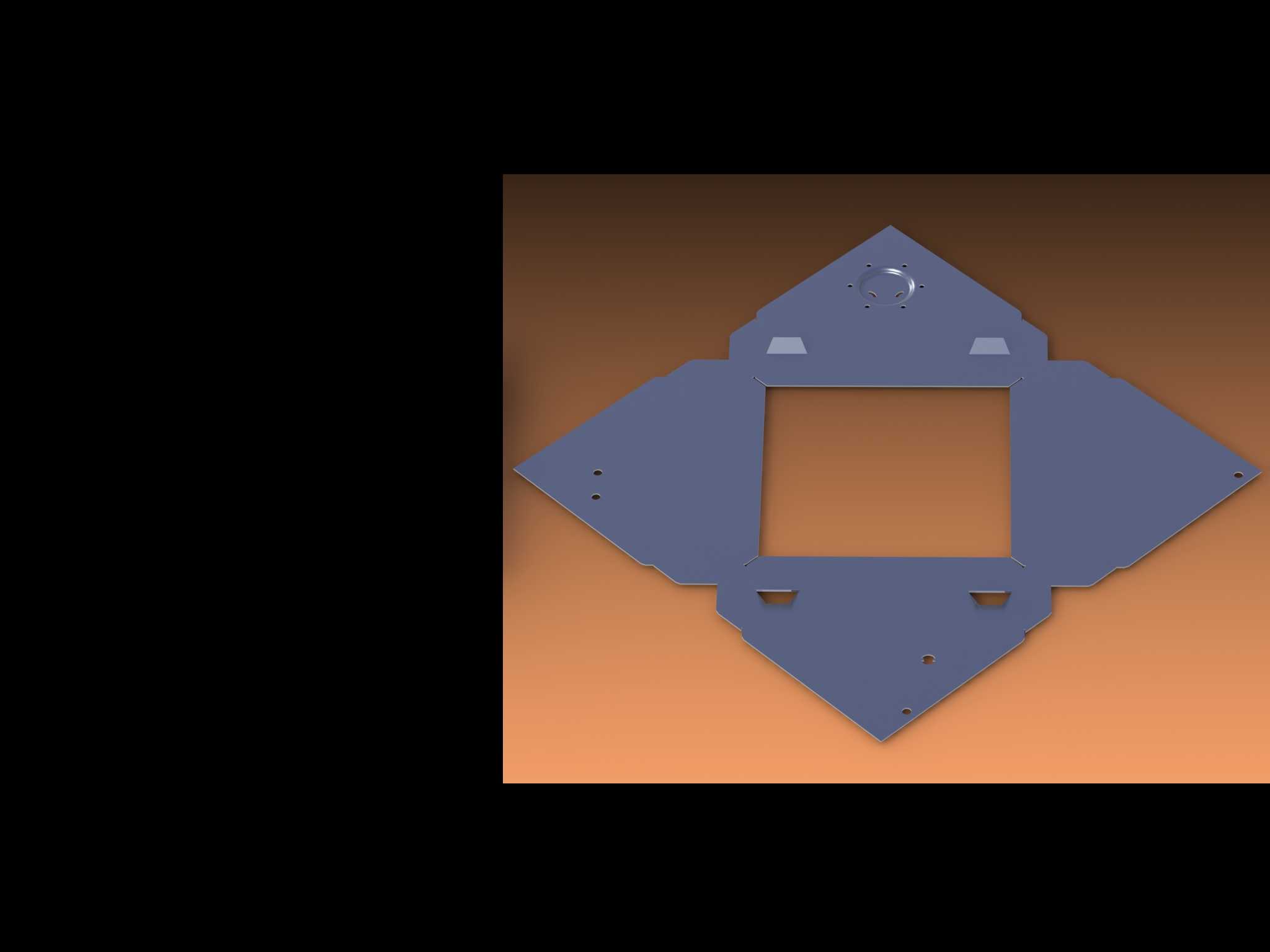

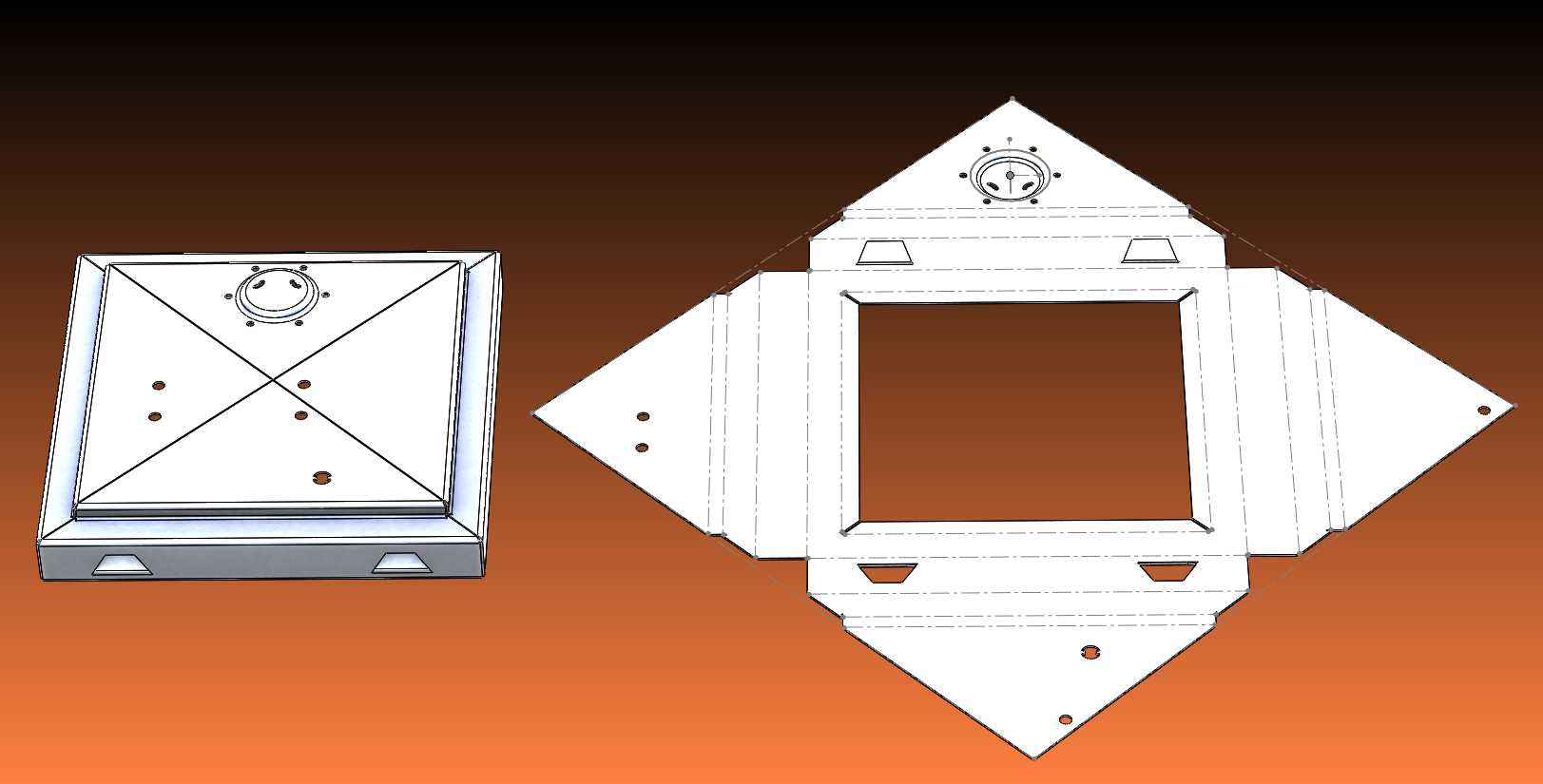

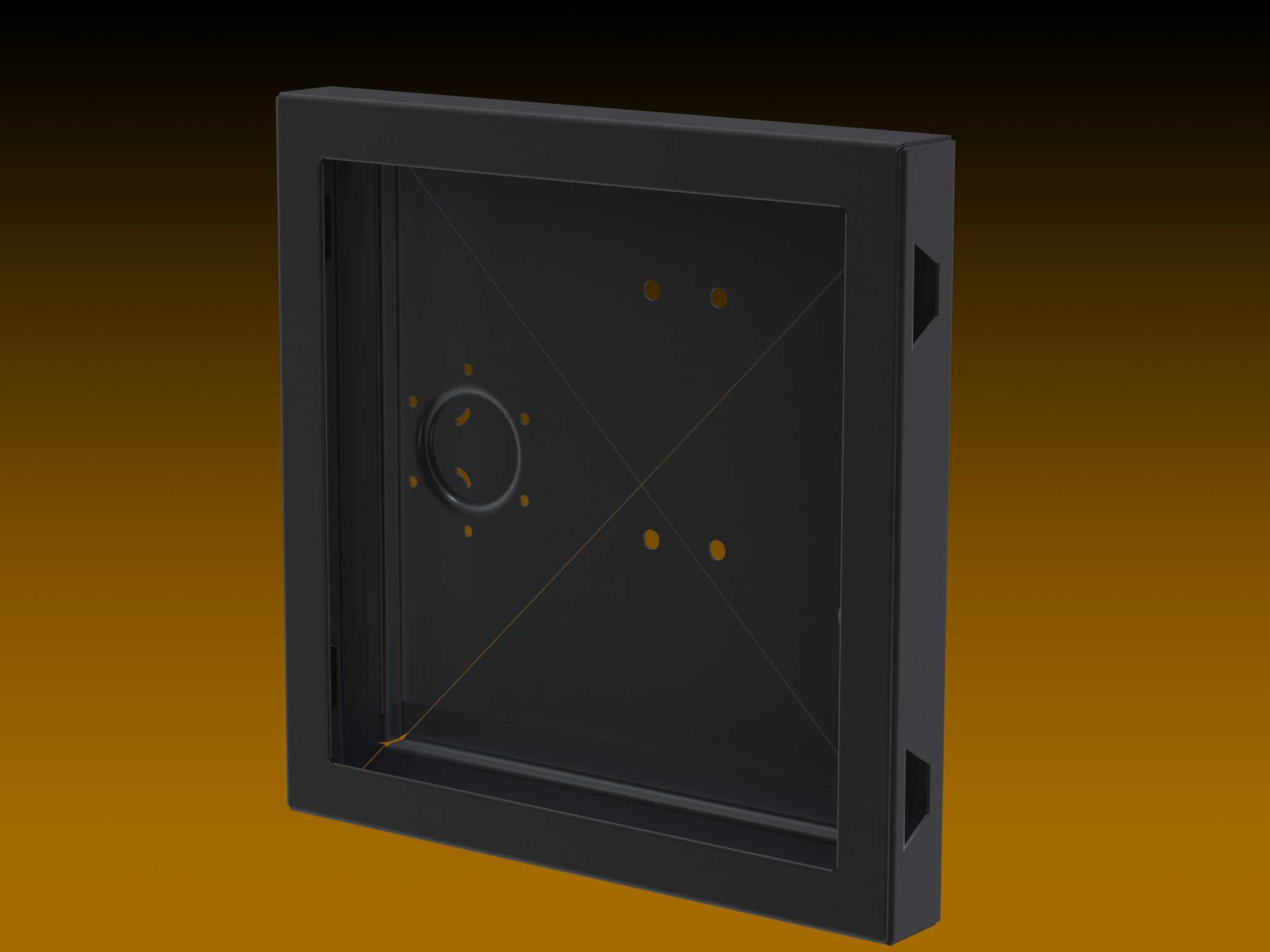

这类菱形折边结构的金属板外壳，多应用在小型嵌入式工控模块、桌面传感检测单元、方形电气控制盒的外层防护场景，日常在车间工位的检测工位台、小型桌面测试设备、嵌入式安装的控制终端上都能见到这类结构的身影，核心作用是为内部的电路板、传感元件、小型接线端子提供物理防护，隔绝外界粉尘、轻微磕碰以及日常操作中的误触风险，同时兼顾安装后的外观平整度。从结构设计思路来看，外壳采用一体化薄板折弯成型工艺，没有额外的拼接焊缝，主体的方形腔体刚好匹配内部方形核心模块的安装尺寸，四个方向延伸出的菱形折边，一方面是作为嵌入式安装时的搭接限位边，安装时折边可以直接搭在安装面板的预留方孔边缘，不需要额外设计突出的安装耳，能让安装后的壳体表面和安装面板保持齐平，减少突出结构带来的磕碰风险；另一方面折边上预留的多个小孔，是用于穿设固定螺丝或者定位销，安装时可以从外侧直接将壳体固定在安装面板上，不需要在腔体内部预留操作空间，能最大化利用腔体内部的元件布置空间。壳体上表面预留的多个不同孔径的小孔，分别对应内部元件的指示灯透出、操作按钮伸出、接线端子引出的需求，中心位置的圆形沉台结构，是为了匹配内部带圆形凸起的模块（比如小型散热风扇、圆形传感探头）的安装避让，避免薄板直接压在元件上造成装配干涉。从安装边界来看，主体方形腔体的边长尺寸刚好适配常规100mm级别的方形控制模块，折边展开后的菱形轮廓对角线尺寸，比安装面板上的预留方孔对角线大15mm左右，能保证搭接时的支撑强度，不会出现壳体从安装孔脱落的情况；薄板的厚度选用常规冷轧钢板的钣金加工厚度，既保证折弯后的结构刚度，日常按压不会出现明显形变，又不会因为板材过厚增加整体重量和材料成本。在实际装配时，内部的模块可以直接从腔体背部放入，折边的折弯角度经过精准控制，和腔体侧壁保持90度垂直，安装后折边和安装面板完全贴合，没有明显缝隙，能阻挡大部分车间环境下的浮尘进入腔体内部；壳体表面做哑光喷塑处理，不会产生强光反射，适合在车间照明环境下使用，不会因为反光影响操作人员观察壳体上的指示灯状态。这类结构的钣金外壳没有复杂的曲面造型，全部采用平面折弯工艺加工，加工时不需要开模，通过数控冲床完成孔位加工后，直接在折弯机上完成四边折边成型，加工周期短，适合小批量的设备定制场景，在小型非标设备的设计中经常会用到这类结构，只需要根据内部模块的实际尺寸调整腔体边长、孔位位置和折边宽度，就能快速适配不同的安装需求。
