壁挂式方形液压储油油箱结构设计

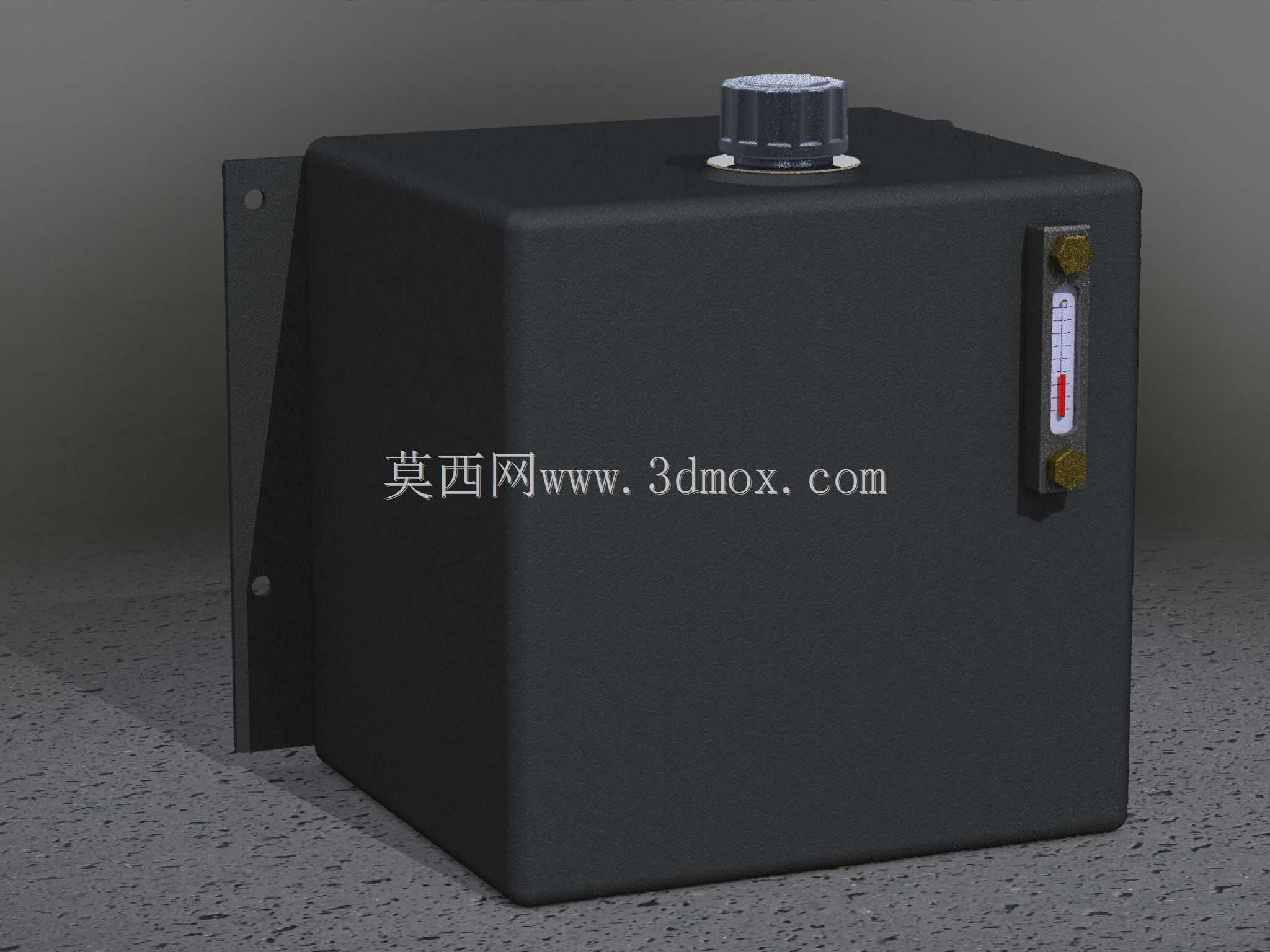

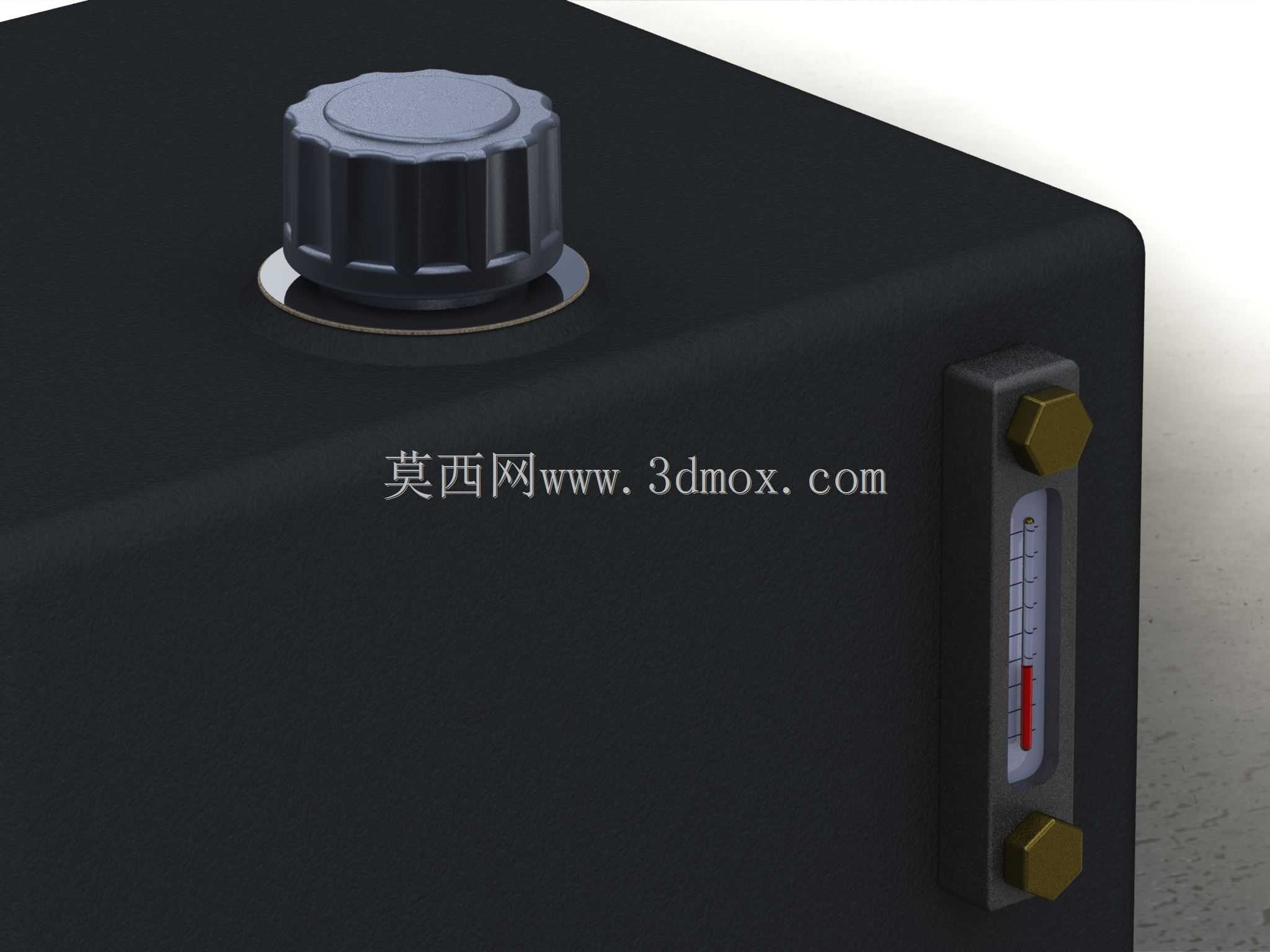

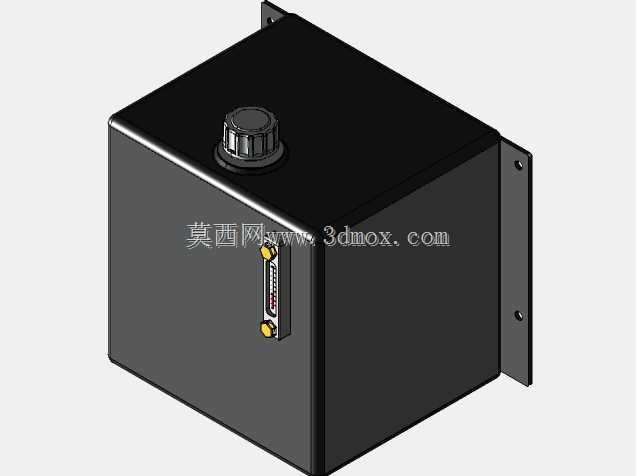

这款方形液压储油装置，是液压动力系统中承担油液存储、散热、杂质沉淀与气泡析出功能的核心配套部件，常见于中小型液压站、机床液压系统、小型工程设备液压回路中，相比传统圆形油箱，方形结构的空间利用率更高，更适合安装空间紧凑、对设备布局规整度有要求的工业场景。从安装结构来看，箱体侧面预留了带安装孔的壁挂固定板，可直接通过螺栓固定在设备机架侧壁或液压站安装立面上，无需额外搭建底部支撑框架，能大幅节省设备下部的安装空间，也便于日常巡检时观察侧面的液位计读数。箱体顶部设置了带密封结构的注油口，注油口盖带有透气结构，可平衡油箱内部与外部的气压差，避免液压泵工作过程中油箱内部形成负压造成吸油不畅，同时也能阻挡外部大颗粒杂质从注油口进入油液内部。箱体侧面集成的玻璃转子液位计，带有直观的刻度标识与高低液位警示标记，运维人员无需打开油箱即可快速判断当前油液存量，及时补充油液或排查泄漏问题，液位计上下端采用黄铜接头与箱体螺纹连接，密封性能可靠，可耐受常规液压油的长期腐蚀。外形尺寸为16x16x14英寸，整体为方正的立方体结构，箱体边角做了圆弧过渡处理，既避免了尖锐边角在安装运维过程中造成磕碰损伤，也能减少箱体焊接加工时的应力集中问题，提升箱体整体的结构强度，降低长期承压使用过程中焊缝开裂的风险。设计过程中充分考虑了液压系统的实际工作需求，箱体壁厚经过强度校核，可承受油液静压与系统工作过程中产生的轻微压力波动，内壁预留了可加装隔板的安装位，若用于回油冲击较大的液压回路，可加装隔板将回油区与吸油区分隔开，延长油液在油箱内的停留路径，提升油液散热、气泡析出与杂质沉淀的效果。壁挂安装的结构设计也让油箱底部悬空，既可以避免底部与安装面长期接触造成的积液腐蚀，也便于在油箱底部预留排污口安装位置，方便后期运维时排放油箱底部沉积的杂质与污油。这类方形壁挂油箱相比同容积的落地式油箱，在小型液压设备、非标自动化设备的液压系统改造、液压站定制场景中适配性更强，规整的外形也便于和其他液压元件如阀组、油泵电机组进行集成布局，让整套液压系统的排布更紧凑整洁，减少外部管路的弯折长度，降低管路沿程压力损失。
