双铜质冷却盘管换热组件结构设计

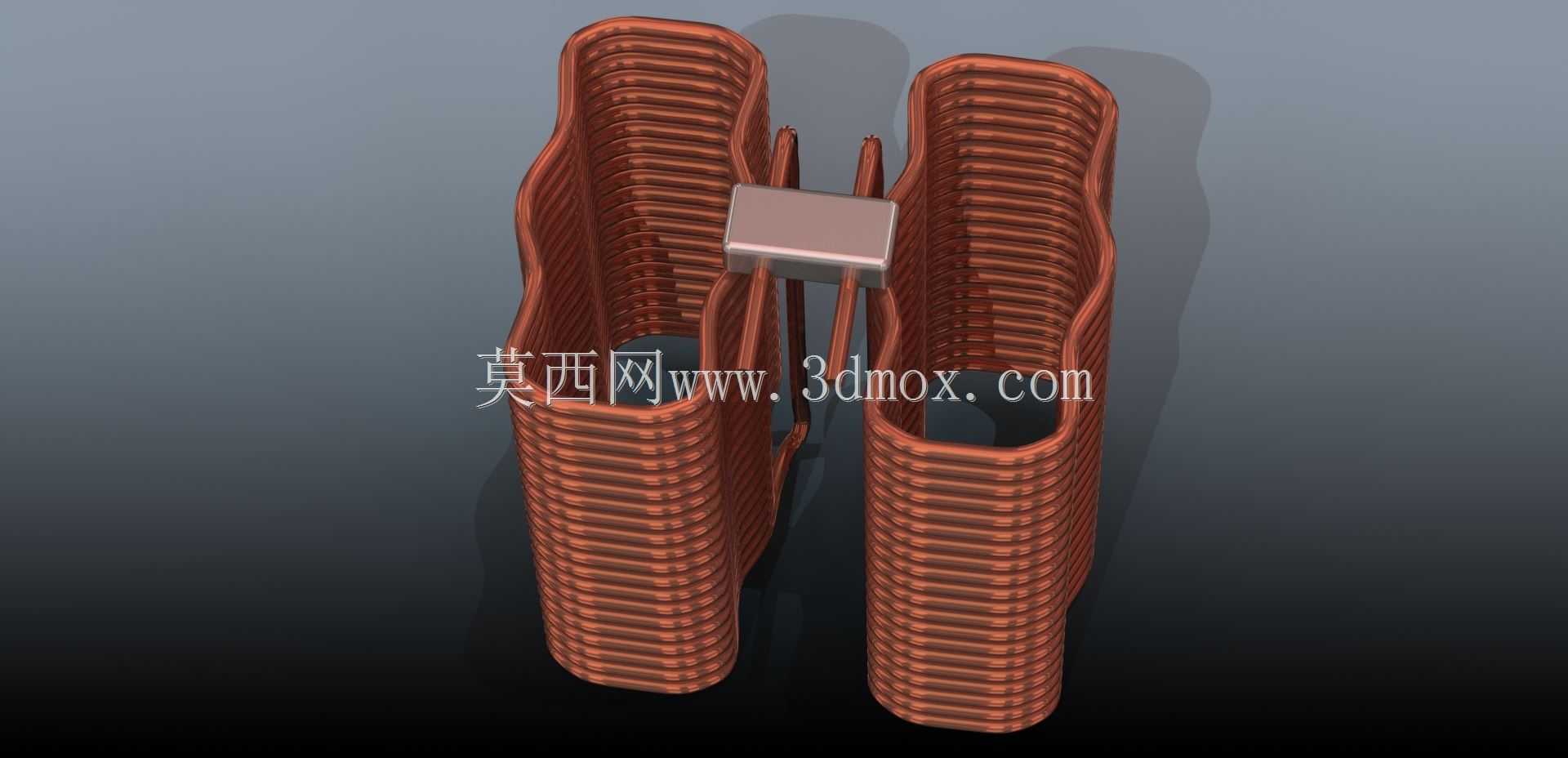

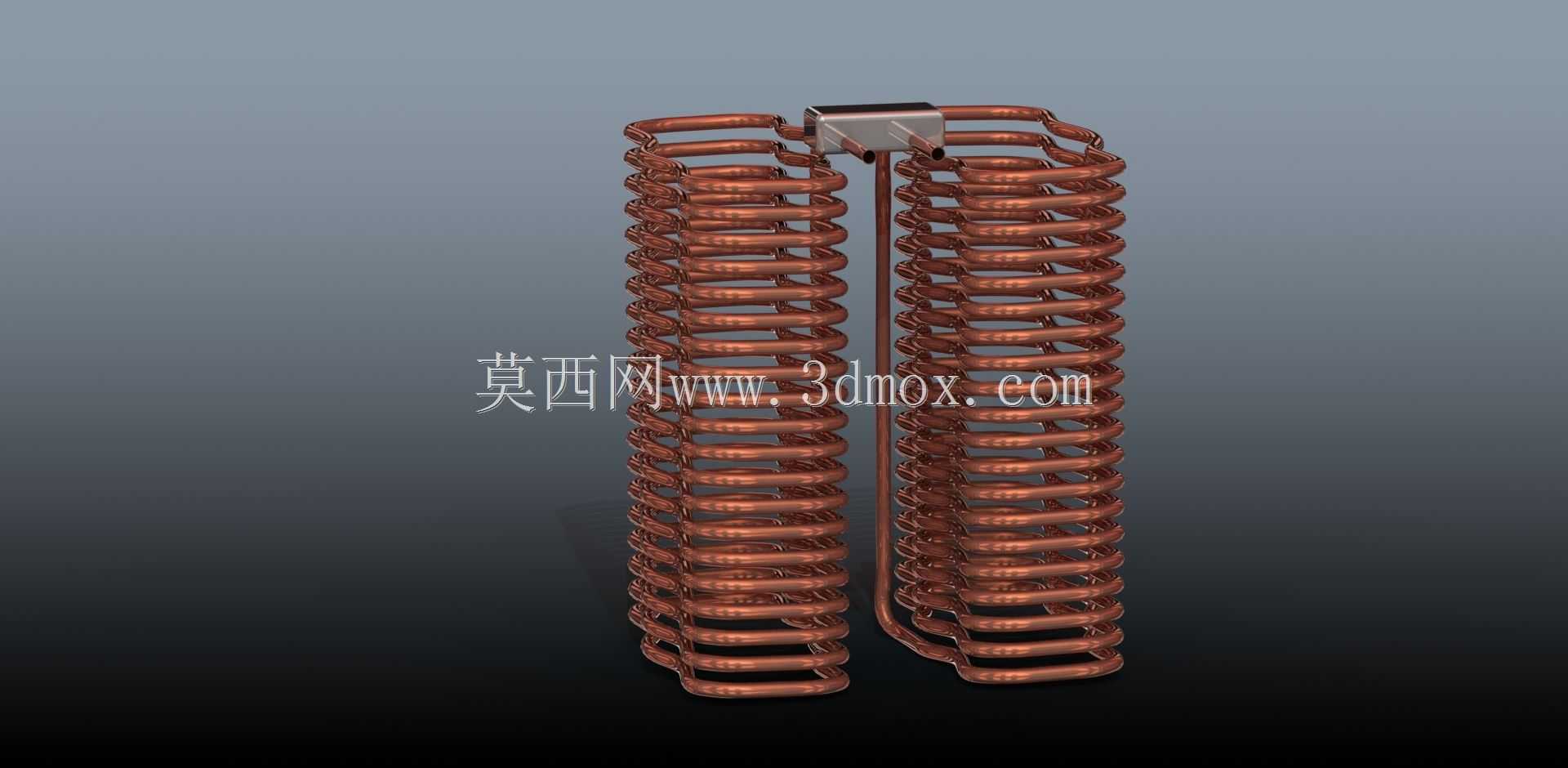

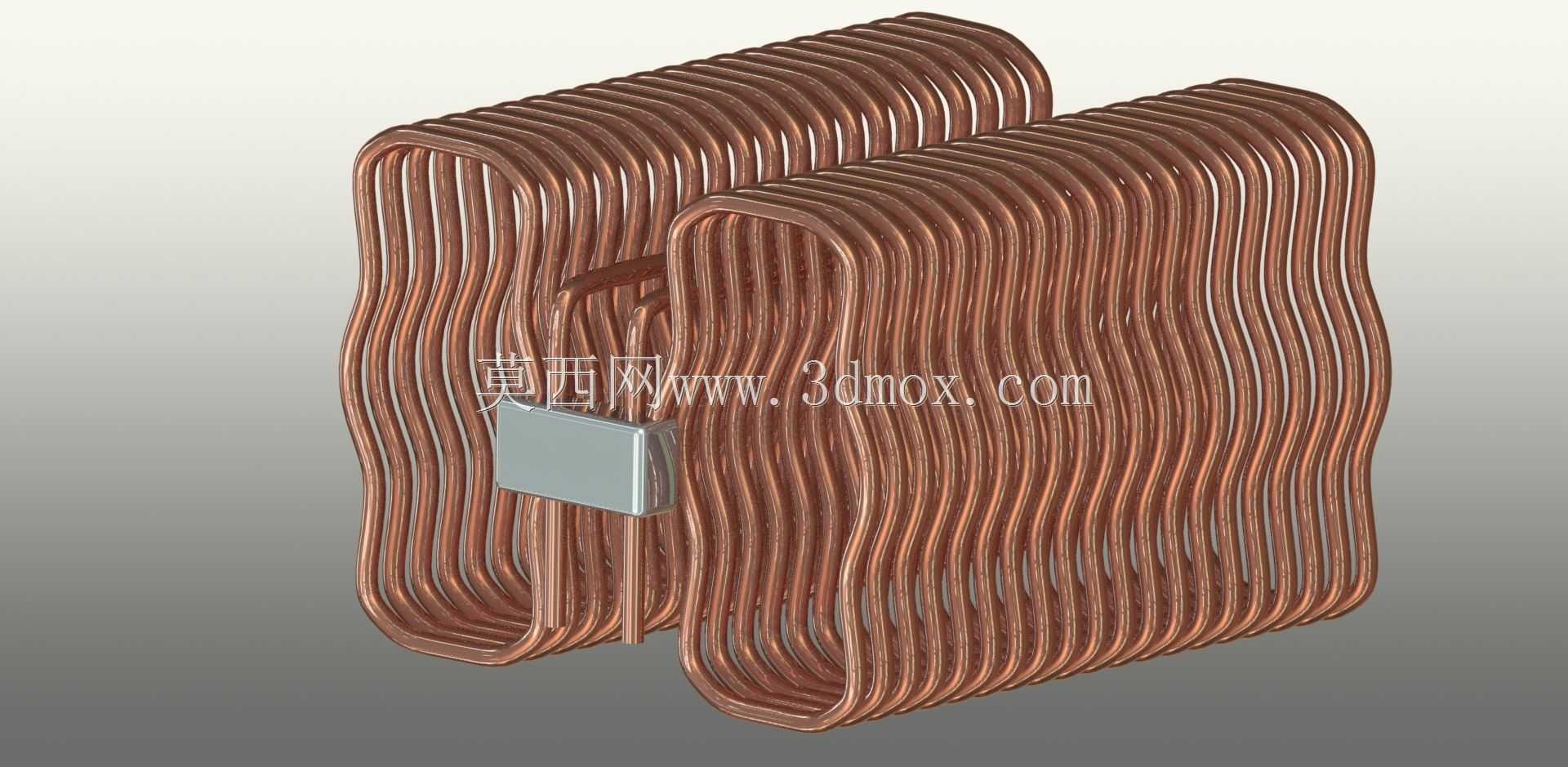

这类双组并排的铜质冷却盘管，多应用在中小型液冷换热场景中，常见于工业温控设备、小型制冷机组、高频感应加热设备的冷却回路，也会配套在液压站的油温冷却单元、大功率电子器件的液冷散热模组里，承担冷热介质间的热量传递作用。从结构设计来看，采用双组并排的扁形回弯盘管布局，区别于传统单组圆形盘管，在有限的安装腔体里能最大化延展换热管路的总长度，同时让盘管外的冷却介质流动路径更均匀，避免出现局部换热死区，提升整体换热效率。盘管整体采用连续弯制工艺，管路之间保持均匀的排布间隙，既保证流体在管内流动时的阻力处于合理区间，不会因为管路弯折过多造成压损过大影响循环流量，也能让管外的换热介质充分接触每一段管路外壁，充分发挥紫铜材质高导热系数的优势。中间的固定卡件采用卡扣式结构，将两组盘管牢牢固定为一个整体，避免设备运行过程中因为流体脉动、设备振动造成盘管移位、管路磨损，同时也能保证盘管之间的间隙始终保持一致，不会因为长期使用出现管路贴合影响换热效果的问题。从安装边界来看，整体为规整的类长方体轮廓，进出液管路从盘管同侧引出，方便在密闭的换热腔体里完成管路对接，不需要额外预留过多的管路弯折空间，适配多数中小型换热腔体的内部安装尺寸，安装时只需要将盘管整体嵌入腔体预设的固定位，通过中间的卡件完成定位，再对接进出液管路即可完成装配，不需要复杂的现场弯管、拼接作业。盘管的弯管半径经过统一设计，所有弯折处的管路变形量控制在紫铜管允许的加工范围内，避免弯制过程中出现管壁褶皱、截面变形，保证管内流体的通流面积始终一致，不会出现局部流速突变造成的流阻升高、杂质沉积问题。双组盘管的流道可以根据系统需求设计为并联或者串联模式，并联模式下可以获得更大的通流能力，适配大流量低扬程的循环系统，串联模式下可以获得更长的换热路径，提升单次循环的换热温差，适配对温控精度要求更高的场景。紫铜材质的管路本身具备较好的抗腐蚀能力，适配常规的水基冷却液、乙二醇型冷却液等常用换热介质，不需要额外做内壁防腐处理，长期使用也不会出现过多的锈蚀杂质堵塞管路的问题。
