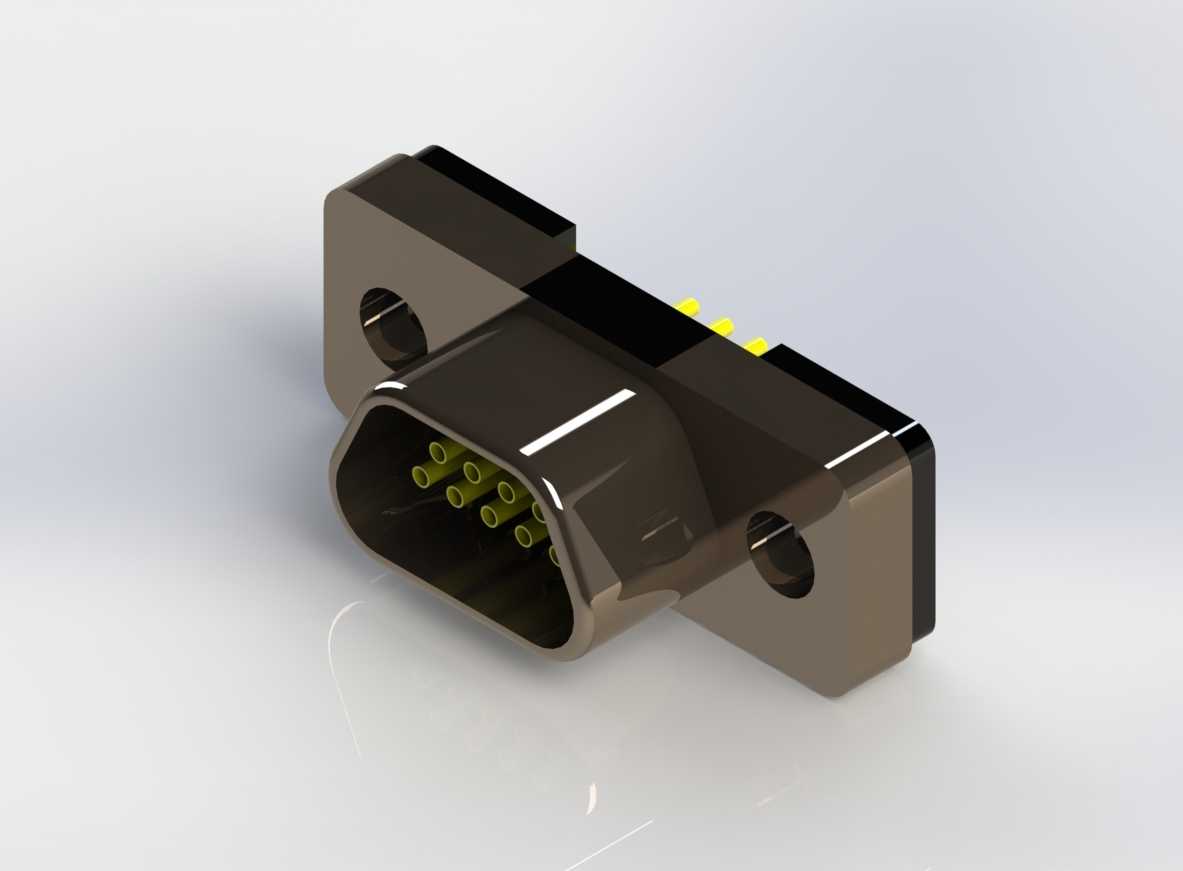

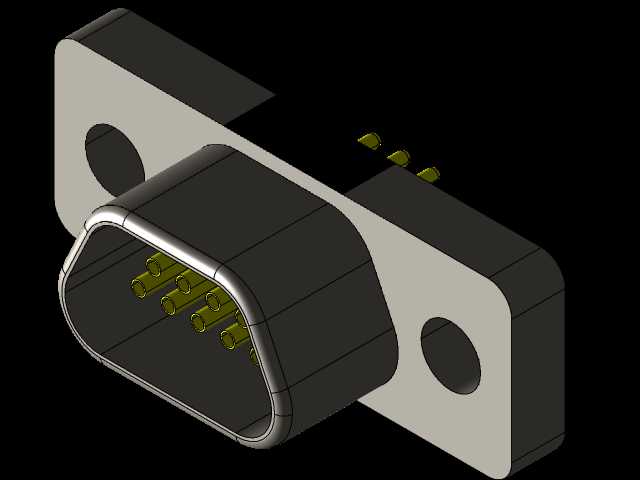

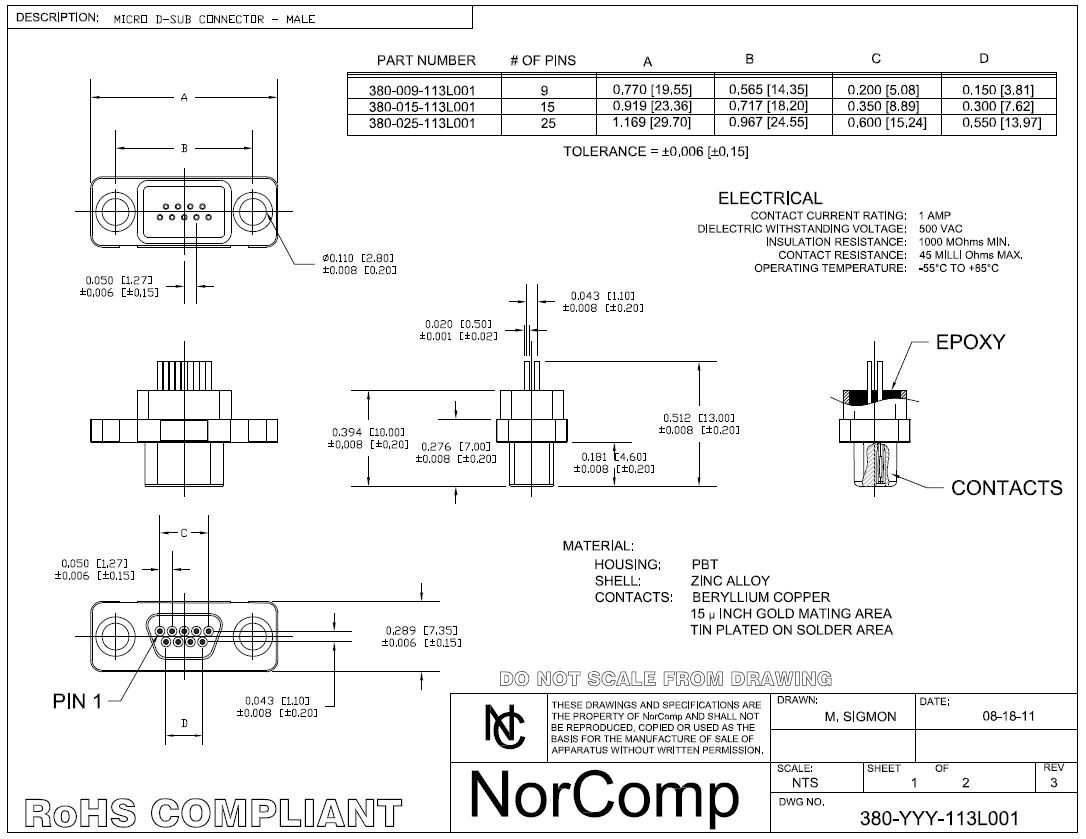

在小型化通讯设备、便携测试仪器、工业控制终端这类对板间连接空间要求严苛的场景里,MICRO-D系列连接器的选型直接决定了内部走线布局的紧凑度与信号传输稳定性。这款9路PCB安装的D-sub阴壳连接器,采用带阳引脚的结构设计,引脚间距设置为1.27mm,刚好适配高密度PCB板的布线规则,不会出现引脚过密导致的焊接连锡、信号串扰问题,也不会因间距过大占用多余板上空间。从实际使用场景来看,这类连接器多用于传输速率低于1兆赫的低速控制信号与小功率数据,电气限值设定为500mA载流、最高500VAC耐压,完全满足工业现场低速传感信号传输、设备面板控制指令交互的需求,不会出现载流不足导致的引脚发热、耐压不够引发的击穿风险。设计上采用法兰式安装结构,壳体两侧预留带安装孔的固定耳,安装孔位与PCB板上的定位孔精准匹配,焊接完成后可通过螺丝将连接器壳体与设备面板、PCB板锁紧,避免频繁插拔导致的引脚脱焊、壳体移位问题,阴壳接口的导向结构能在公头插入时自动对位,减少插偏导致的引脚弯折损伤。外形尺寸上严格遵循MICRO-D系列的微型化规范,壳体采用金属屏蔽结构,能有效阻隔外部电磁干扰对内部传输信号的影响,引脚伸出长度适配常规波峰焊、手工焊的工艺要求,不会因引脚过长导致焊接后剪脚工序额外增加工时,也不会因引脚过短出现焊盘吃锡不足的虚焊问题。安装边界方面,需要在PCB板上预留对应法兰耳的避让空间,接口前方预留足够的公头插拔操作空间,避免周边过高元件干涉插拔动作,壳体底部与PCB板表面的间隙控制在合理范围,既能保证焊接时焊锡不会流到壳体下方造成短路,也能让壳体与PCB地网形成可靠接触,提升整体屏蔽效能。这类连接器的三维建模需要精准还原引脚位置度、安装孔同轴度、接口内接触件的配合尺寸,否则在实际装配时会出现公母头对插卡滞、安装孔位错位无法锁付、引脚与焊盘偏移无法焊接的问题,建模时还要注意壳体倒角、拔模角度的还原,匹配实际机加工与注塑成型的工艺特征,保证模型导出后可直接用于结构干涉检查、装配模拟。
- 全部评论(0)
- 模板大小 1.27 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering
- 软件分类 通用五金配件
