异形扁管紫铜散热冷却盘管结构设计

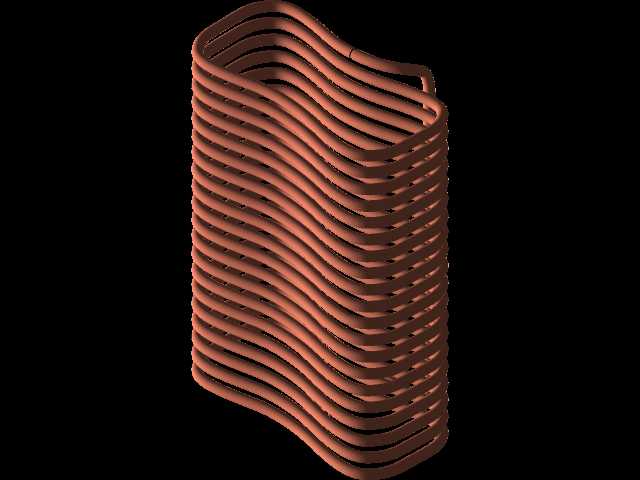

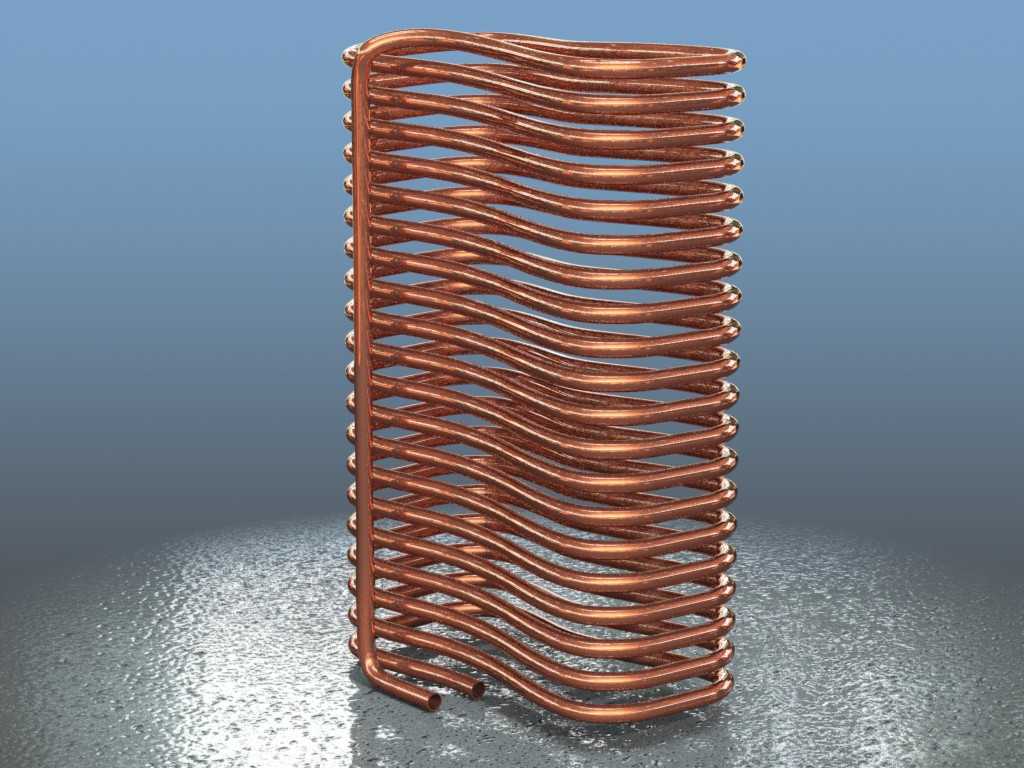

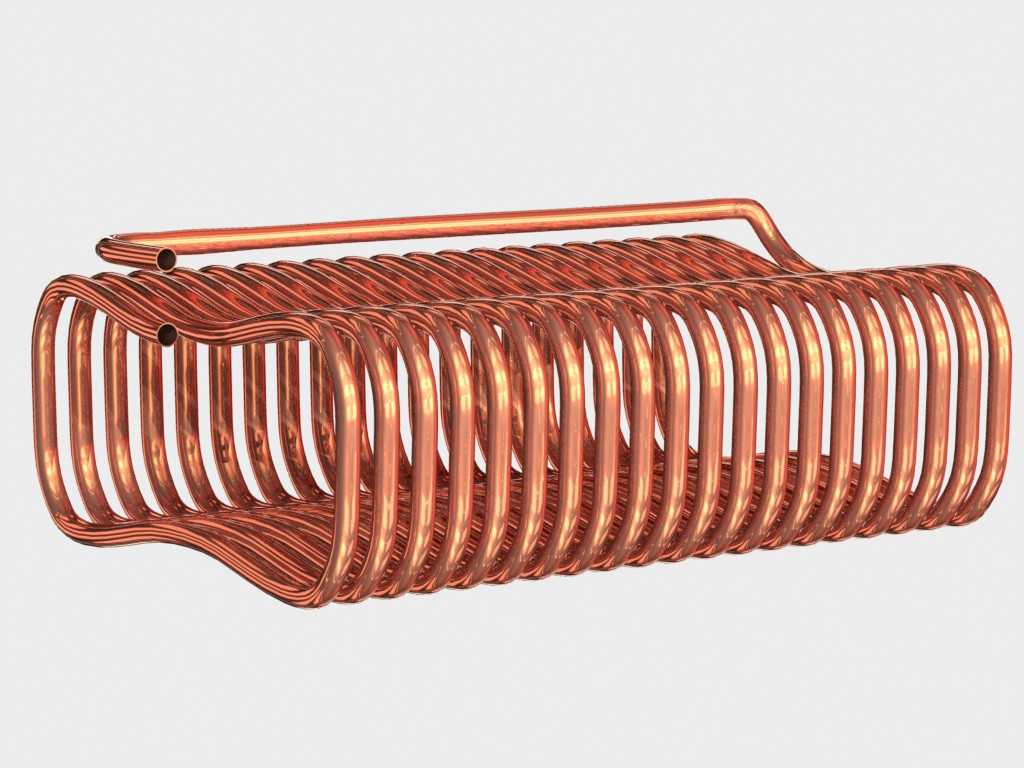

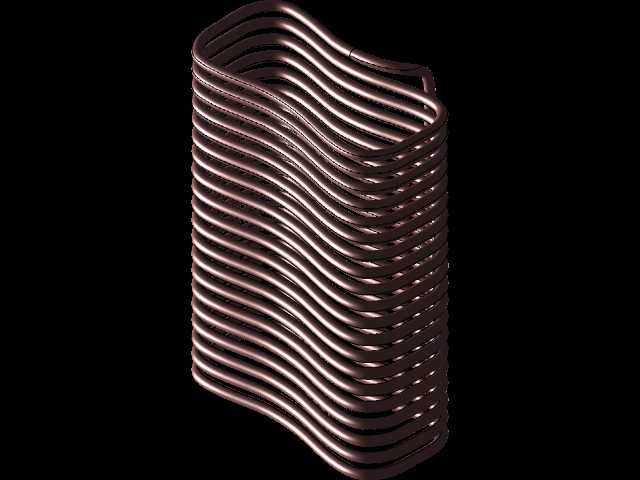

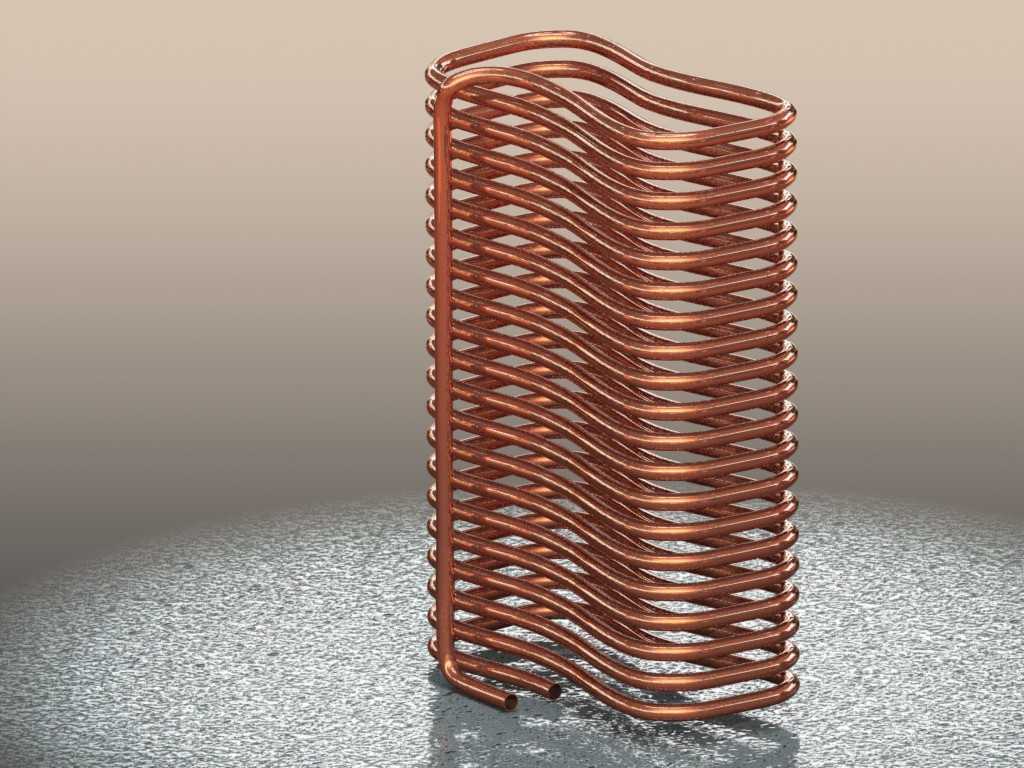

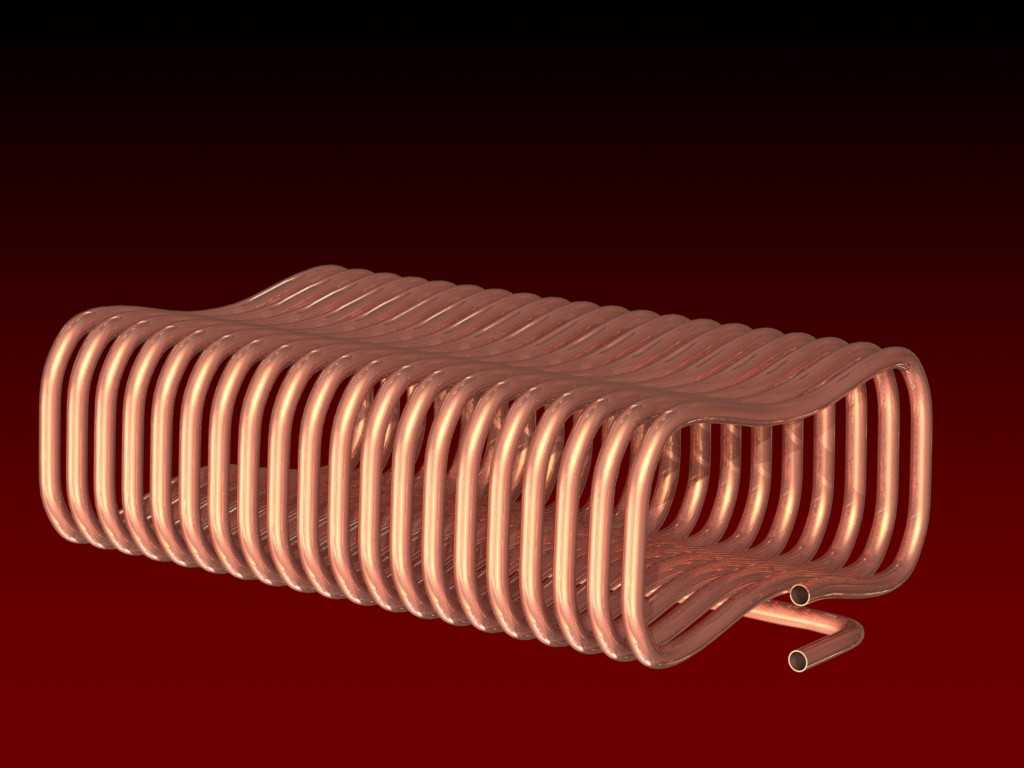

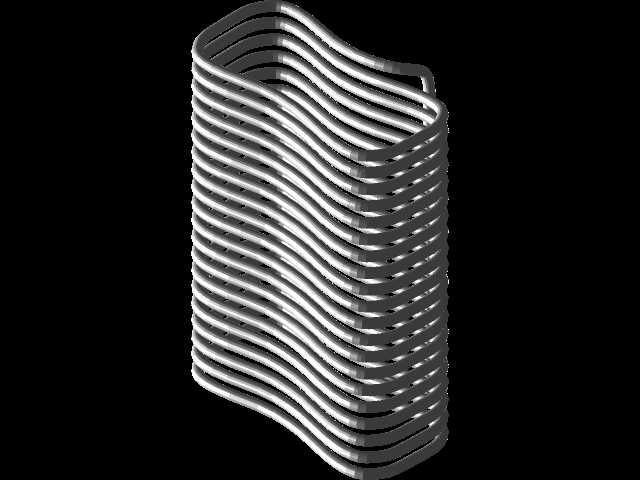

这款铜冷却线圈主要面向紧凑型液冷换热场景设计，可广泛应用于小型工业制冷设备、精密温控装置、高频感应加热设备冷却回路、大功率电子模块散热单元等领域，作为冷媒与待冷却介质之间的核心换热载体，承担着传导热量、维持设备工作温度稳定的关键作用。在实际设备运行过程中，冷却介质从线圈一端的管口通入，在连续弯折的盘管内部沿螺旋路径流动，充分与线圈外部的高温介质或发热部件接触，通过紫铜材料优异的导热性能完成热量交换，最终从另一端管口将携带热量的介质导出，形成完整的冷却循环通路。设计过程中优先选用高纯度紫铜作为基材，既利用紫铜极高的导热系数提升换热效率，也兼顾了紫铜良好的延展性，适配复杂弯折成型的加工需求，同时紫铜本身具备优秀的抗腐蚀性能，可适配水、乙二醇溶液、专用冷却油等多种常用冷却介质，长期使用不易出现管路锈蚀堵塞的问题。整体结构采用连续螺旋绕制的成型思路，在有限的安装空间内最大化延展管路的有效换热长度，相比等长度的直管路结构，螺旋形态可以让冷却介质在管内形成适度的湍流效果，避免介质分层流动带来的换热效率下降问题；线圈整体采用扁形截面的异型管路设计，相比传统圆管盘管，扁管结构可以增大与发热面的接触面积，同时压缩线圈整体的径向占用空间，更适配安装空间局促的紧凑型设备场景。线圈两端的引出管采用同向平行排布设计，管口预留了足够的管路对接长度，安装时可直接通过卡套接头或焊接方式与外部冷却管路连通，无需额外对引出段进行二次弯折调整，降低现场安装的加工难度；线圈整体的绕制间距经过均匀排布，相邻管段之间预留了均匀的间隙，既避免管段之间直接接触导致的换热短路问题，也可以让外部的空气或待冷却介质在管间隙之间顺畅流通，进一步提升整体换热效率。在安装边界设计上，线圈整体的轮廓尺寸适配常规小型冷却腔体的内部安装空间，安装时可通过两端引出管作为支撑定位，也可配套简易的固定卡扣将线圈固定在腔体内部，无需额外设计复杂的安装固定结构，适配不同设备的快速装配需求。
