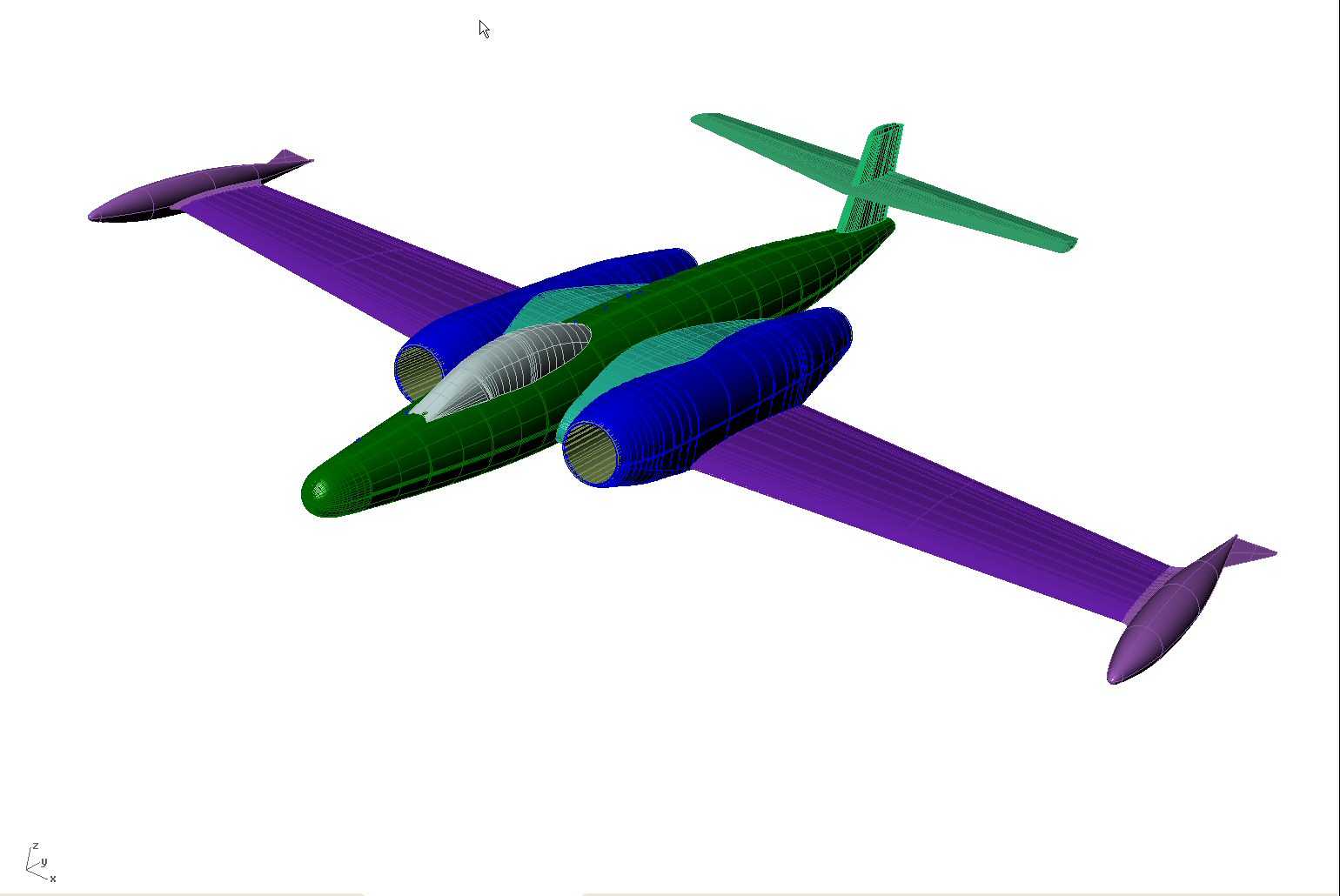

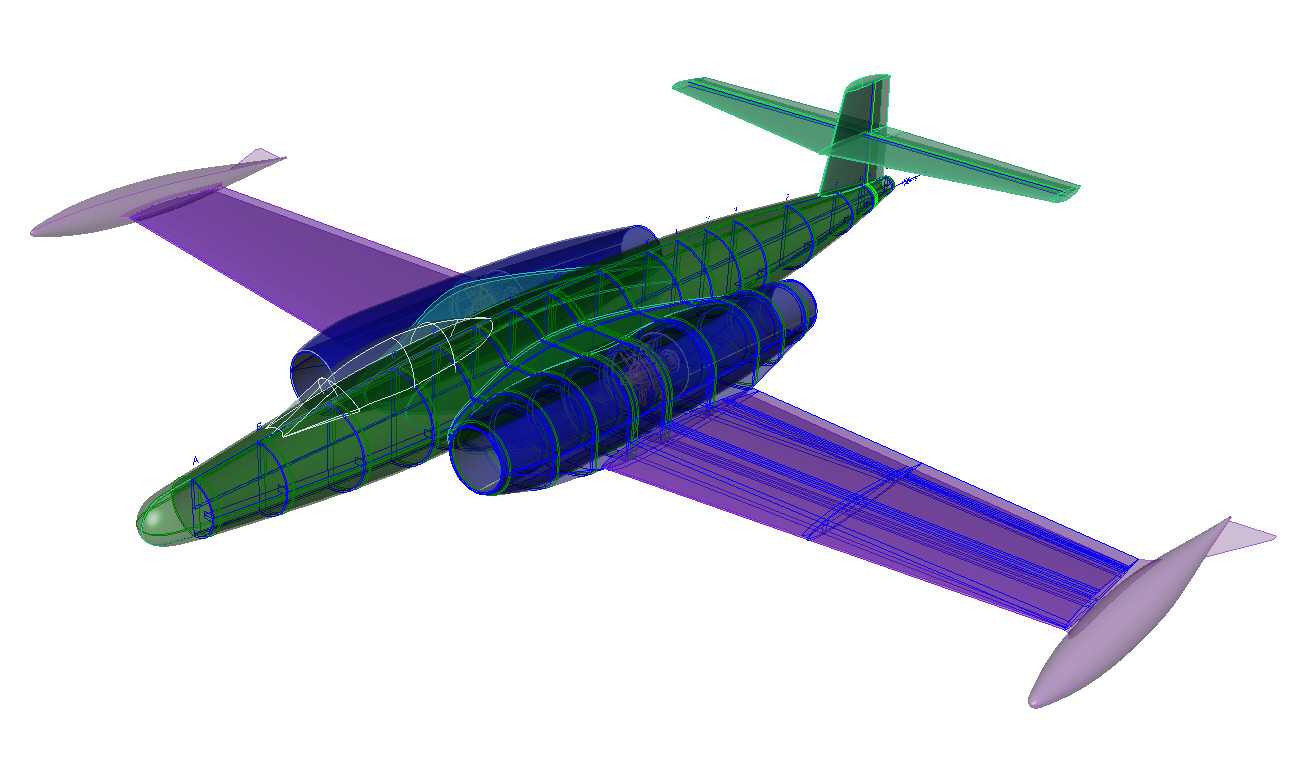

AvroCF-100适配双GWS-64风机结构设计

在航空模型与小型飞行器结构验证场景中，这类适配双风机的机型结构设计，核心要解决动力单元与机身气动、结构强度的匹配问题。从实际用途来看，该结构可用于小型涵道飞行器的原理验证、航模产品的结构迭代，也能为同布局有人机的缩比试验提供结构参考。设计过程中首先要明确双GWS-64风机的安装边界，风机的外径、轴向长度、安装座孔位是机身中段结构设计的核心约束，需要在机身内部预留足够的风道流通空间，避免风道截面突变带来的动力损失，同时要保证风机安装座的结构刚度，抵消风机运转产生的振动传递到机身主体，避免影响飞控组件的工作稳定性。外形尺寸上，机身总长、翼展、垂尾高度的比例参考实机气动布局做适配调整，机翼的相对厚度、后掠角既要匹配低速飞行的升力需求，也要兼顾内部走线与结构件的安装空间，机身侧面的检修口位置要避开风机安装位与主承力梁，方便后期动力组件的维护更换。设计思路上没有直接照搬实机的全金属承力结构，而是针对模型类应用场景做了结构简化，将主承力框架集中在风机安装段与机翼连接段，其余非承力部位做轻量化处理，在保证结构强度满足风机运转振动与飞行载荷的前提下，尽可能降低整机重量。从安装边界来看，双风机采用对称布置在机身中段两侧的涵道内，涵道内壁与风机桨尖的间隙控制在合理范围，既避免桨尖剐蹭涵道壁，也能减少涵道漏气带来的推力损失，风机的供电线路沿机身内侧的走线槽布置，避开风道内部的高速气流区域，防止线路被气流扰动磨损。机身起落架的安装位置要匹配整机重心，前起落架与主起落架的轮距、轴距参数经过重心配平计算，保证地面滑行与起降阶段的稳定性，机翼与机身的连接采用快拆结构设计，方便运输与外场调试时的拆装作业，垂尾与平尾的舵面铰接位置预留了舵机安装空间，舵机的走线同样沿机身内部结构件布置，避免外露影响气动外形。在结构强度校核环节，重点针对风机安装座、机翼连接接头、起落架安装位这几个高载荷区域做了加强设计，通过局部增加结构壁厚、设置加强筋的方式，承受飞行过程中的气动载荷与风机振动载荷，避免长期使用出现结构疲劳损坏。
