四叶直升机旋翼转子头结构设计

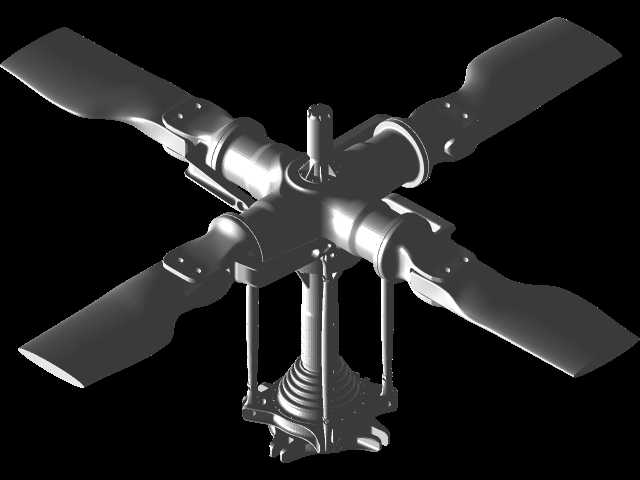

该转子头是直升机旋翼系统的核心承力部件，直接承担四片主桨叶的载荷传递与变距操纵功能，在通航直升机、无人旋翼飞行器的动力传输链路中处于核心位置，其结构可靠性直接决定飞行状态的稳定性与机动动作的响应精度。从实际装机场景来看，该部件上端连接四片主旋翼桨叶，下端通过主轴对接主减速器输出端，同时整合自动倾斜器的操纵连杆接口，实现桨叶总距、周期变距的动作传递，在悬停、前飞、转向等不同飞行工况下，既要传递发动机输出的扭矩驱动桨叶旋转产生升力，也要承受桨叶挥舞、摆振带来的交变载荷，还要将操纵系统的位移精准转化为桨叶桨距角的变化。设计过程中优先采用十字形中央桨毂布局，四个桨夹支臂沿周向均匀90度分布，每个支臂预留桨叶连接的铰点接口，匹配桨叶的挥舞铰、摆振铰安装空间，支臂内部预留变距拉杆的穿行通道，避免操纵杆件与旋转结构发生运动干涉。中央主轴段采用阶梯轴设计，下端设置花键结构匹配主减速器的输出接口，轴身预留轴承安装位，分别对应轴向定位轴承与径向支撑轴承的安装边界，保证旋转过程中的同轴度控制在合理公差范围内。安装边界方面，四个桨夹支臂的外端接口中心距主轴轴线的尺寸匹配对应量级桨叶的根距要求，整体轴向高度需适配旋翼系统与主减速器舱的安装间距，操纵摇臂的伸出长度与角度匹配自动倾斜器的动环行程范围，保证总距操纵的全行程范围内无卡滞、无死点。结构细节上，桨夹与支臂的连接部位设置润滑脂注油通道，对应转动铰点的耐磨衬套安装位，降低长期交变载荷下的磨损速率；中央毂体的减重槽设计在非承力区域，在保证结构强度满足2.5倍过载工况应力要求的前提下，尽可能降低旋转部件的整体惯量，减轻操纵系统的负载。该结构的建模过程严格按照实际装配逻辑拆分零件，分别对应中央毂体、桨夹组件、变距摇臂、主轴连接段、拉杆固定座等独立构件，各配合面的公差预留符合航空构件的装配要求，可直接用于旋翼系统的运动仿真验证、干涉检查以及后续的零部件加工工艺编制，也可作为同量级旋翼飞行器方案设计阶段的结构参考，帮助设计人员快速评估旋翼系统的整体布局合理性，校核操纵行程与安装空间的匹配度。
