105毫米高爆弹剖面结构三维建模

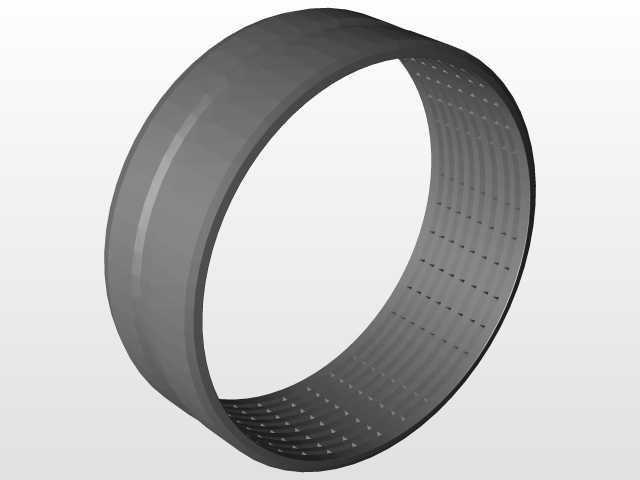

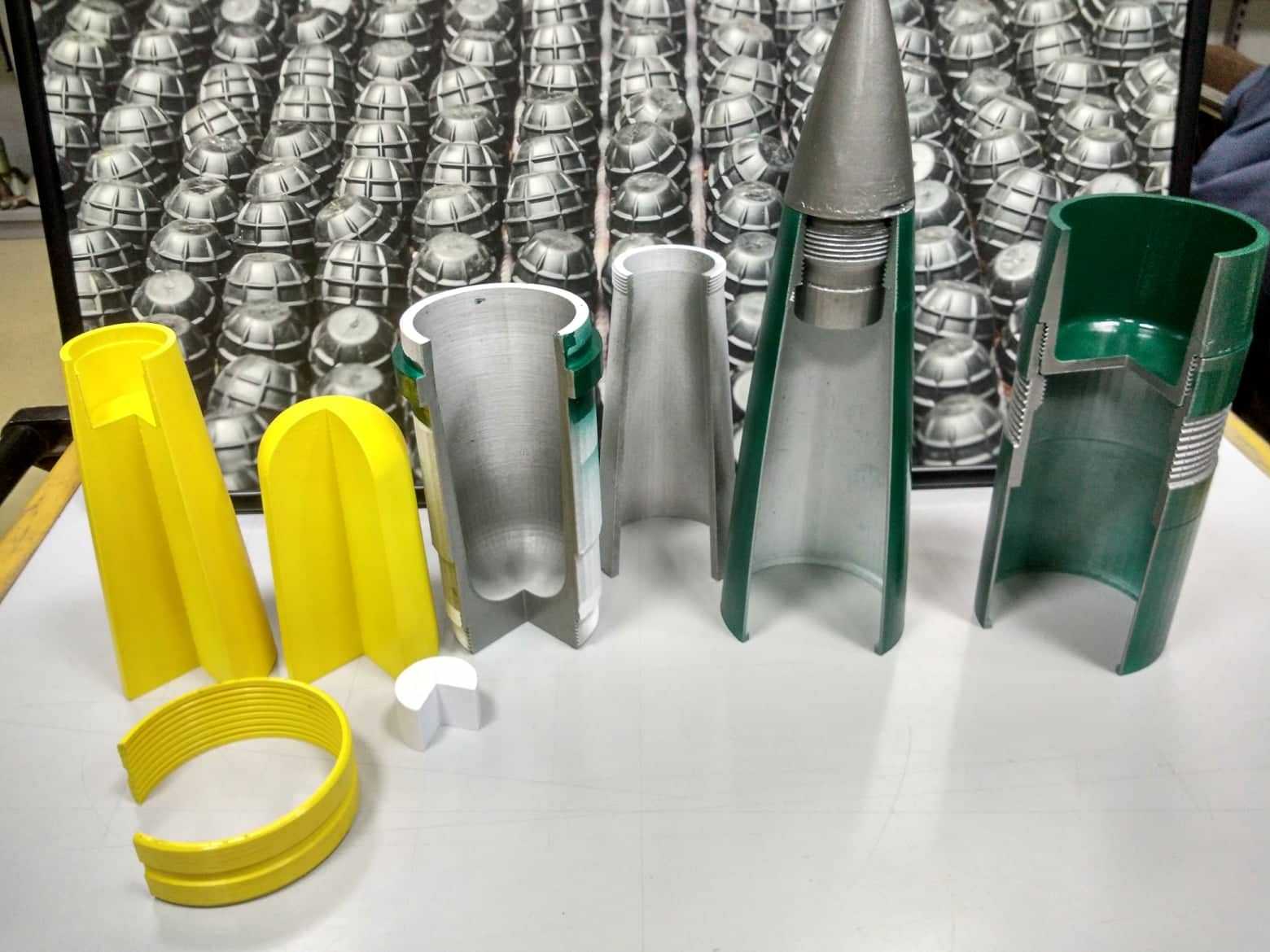

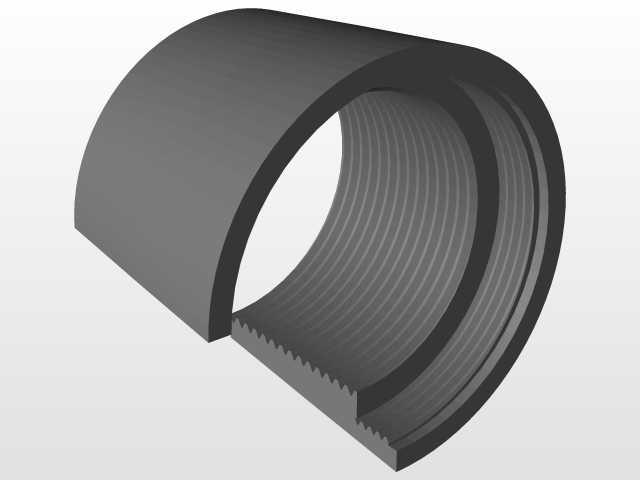

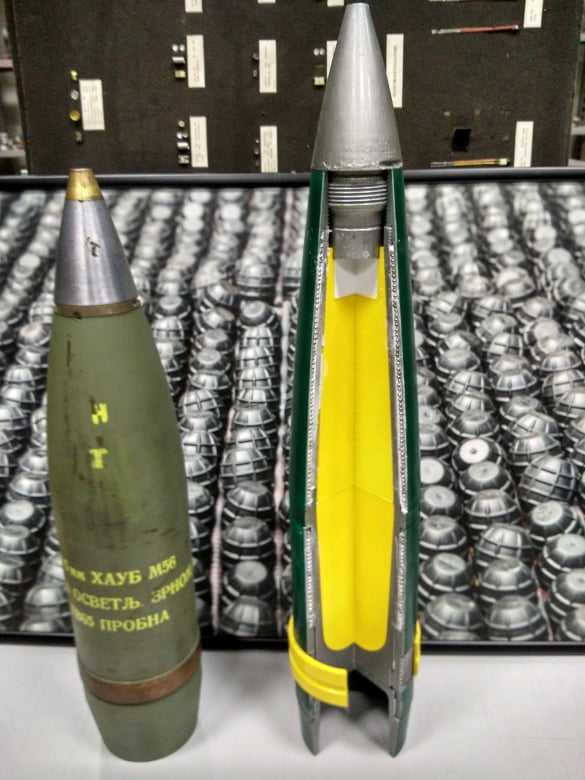

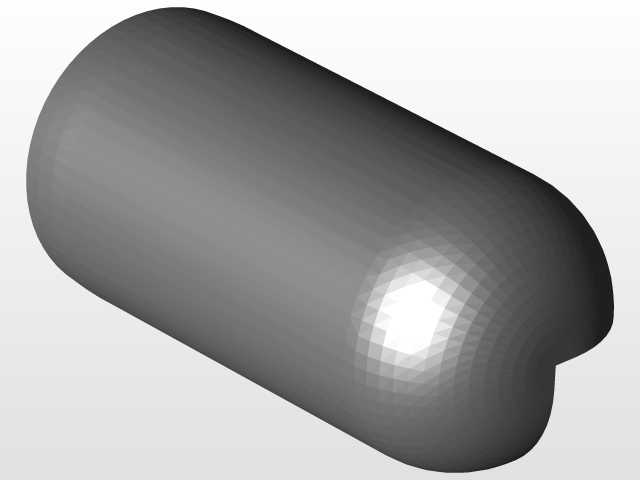

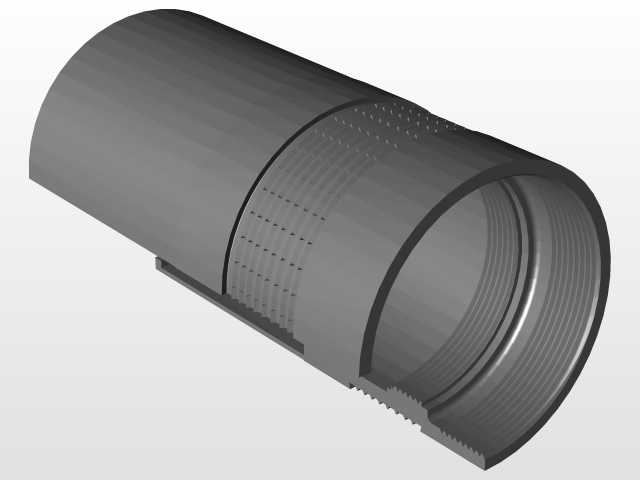

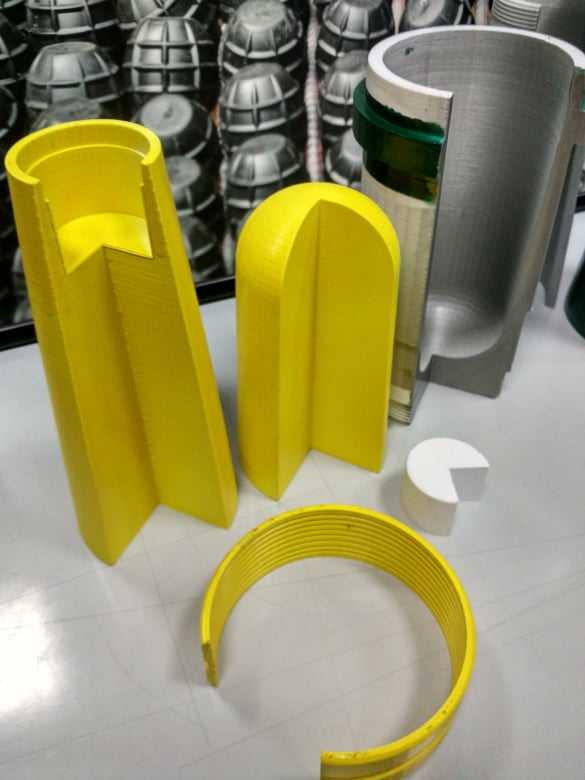

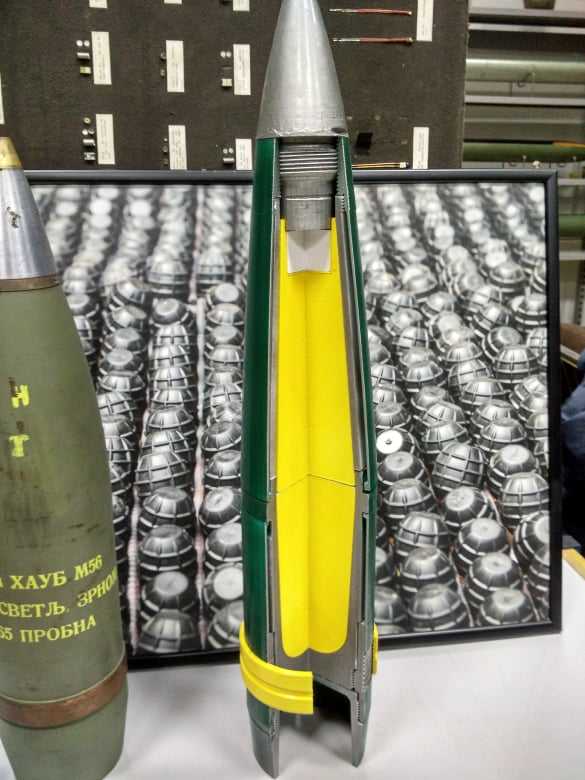

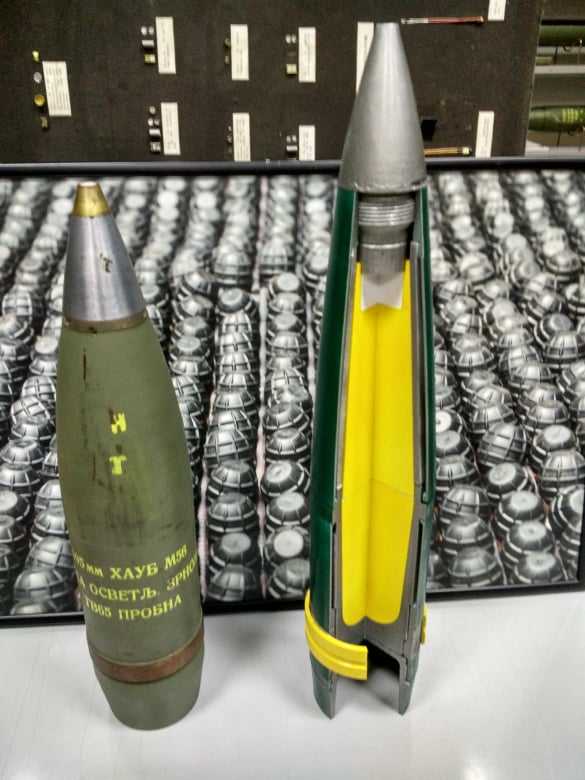

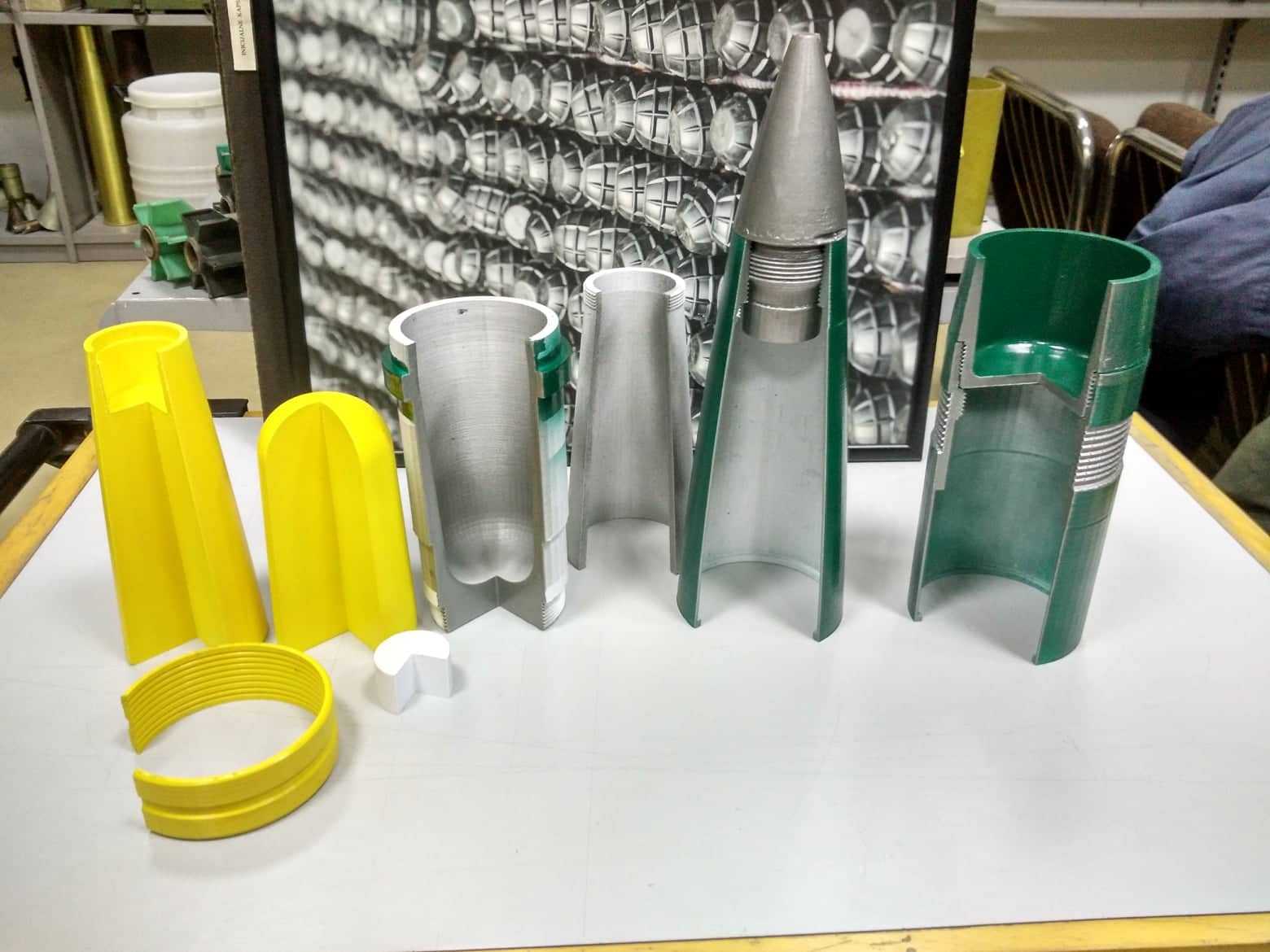

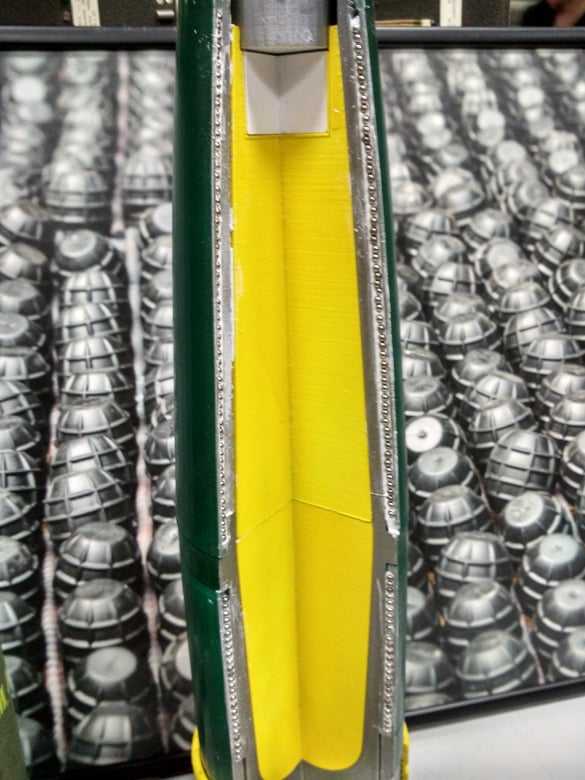

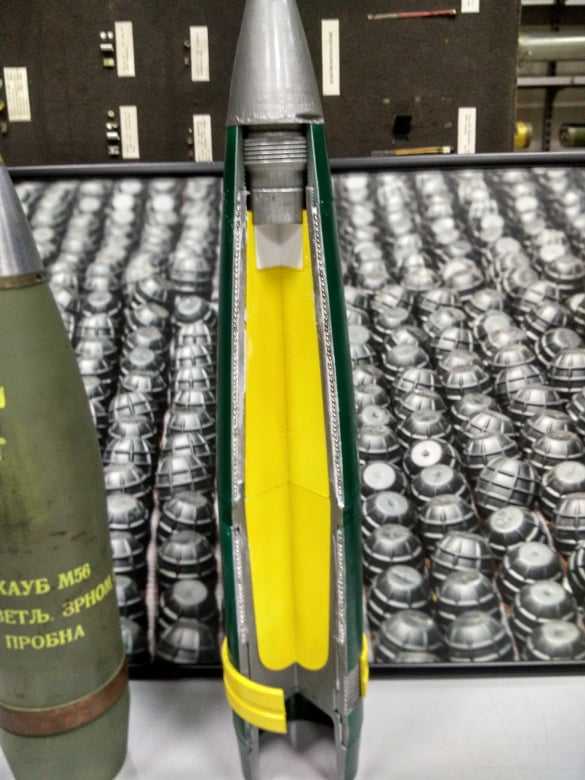

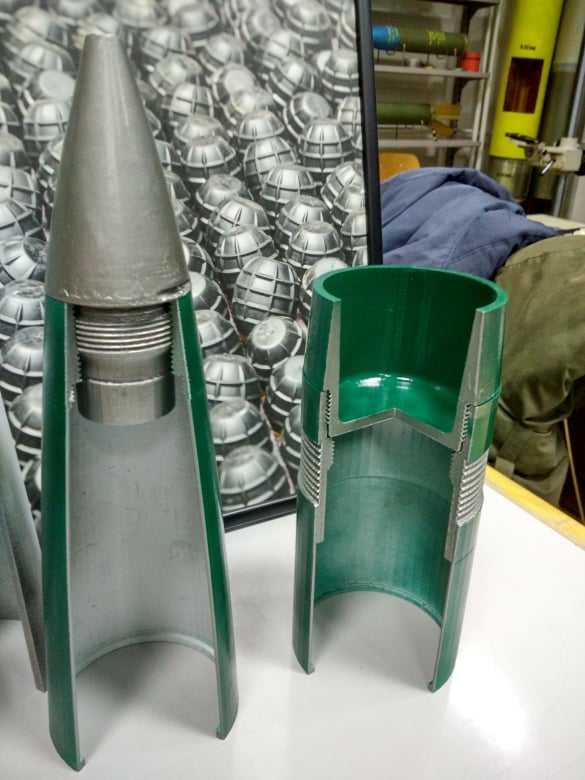

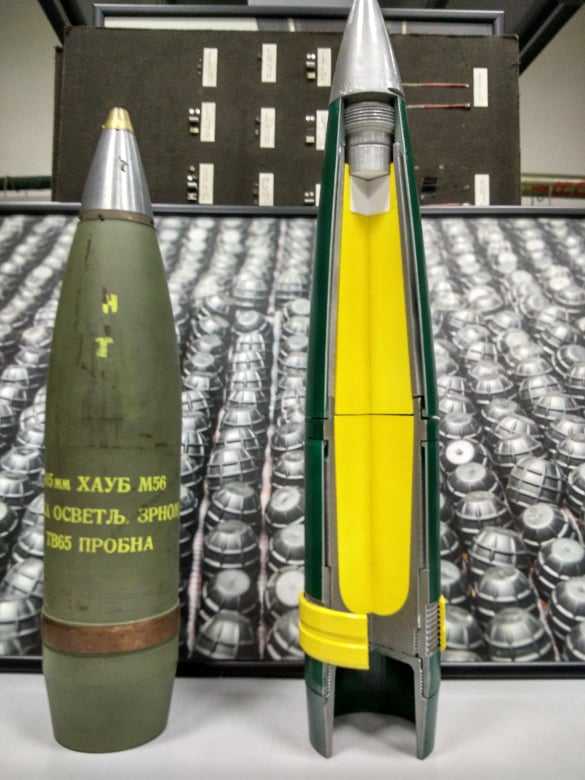

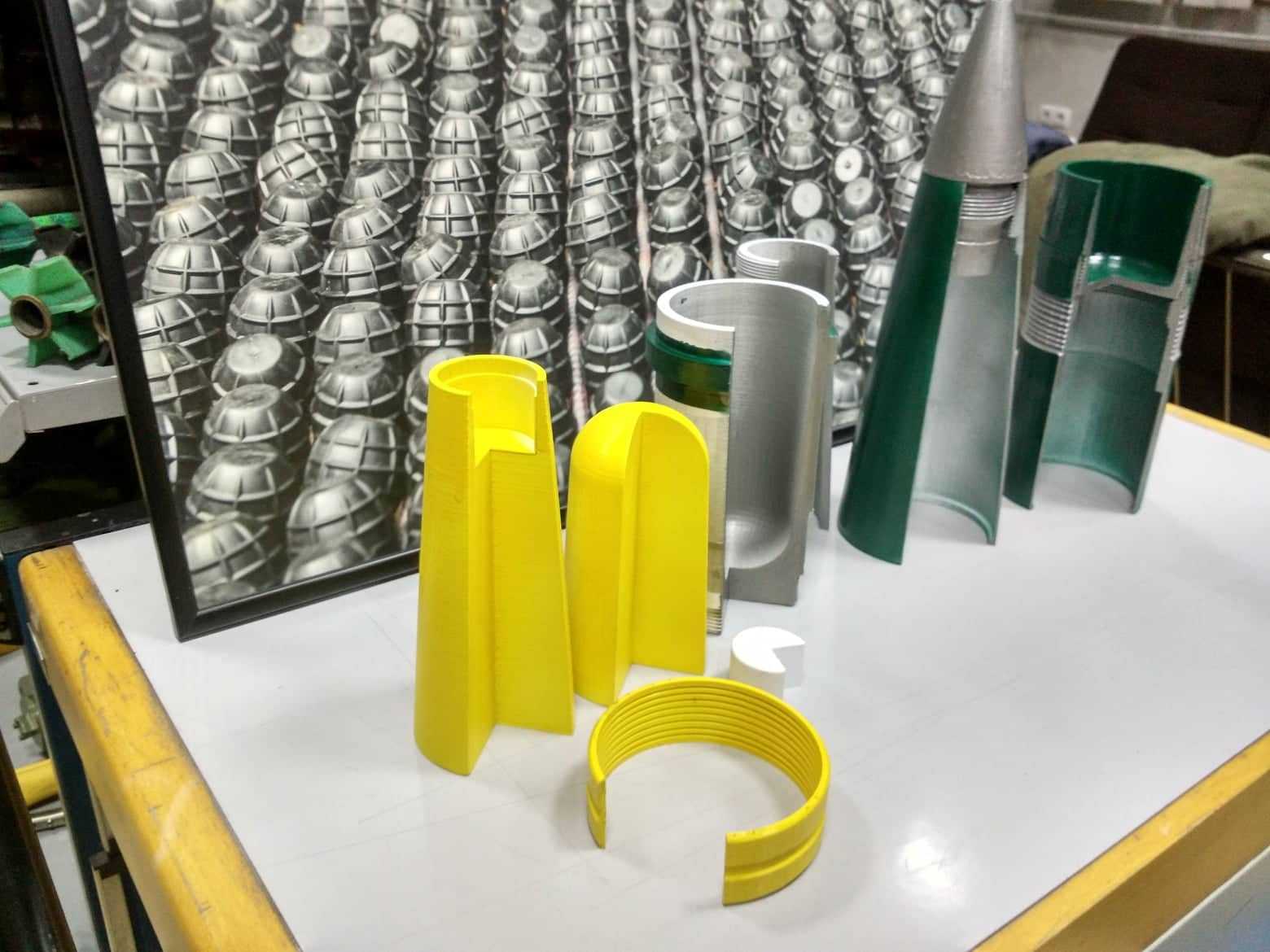

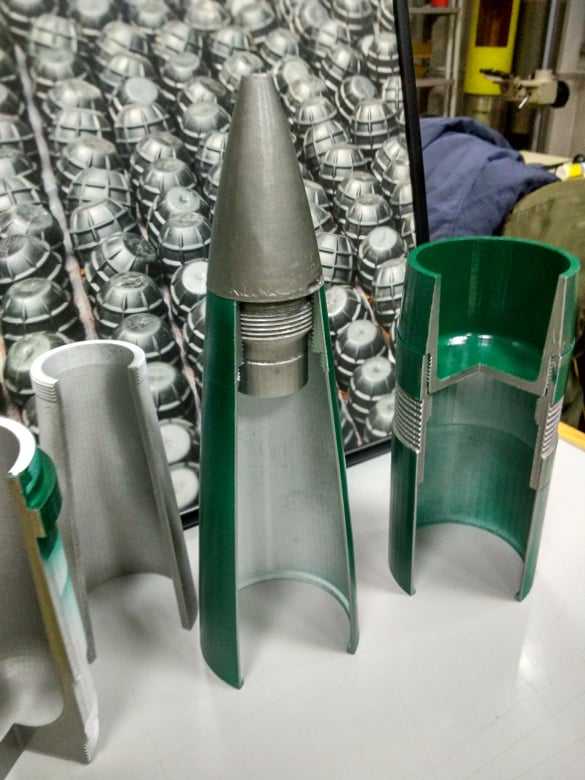

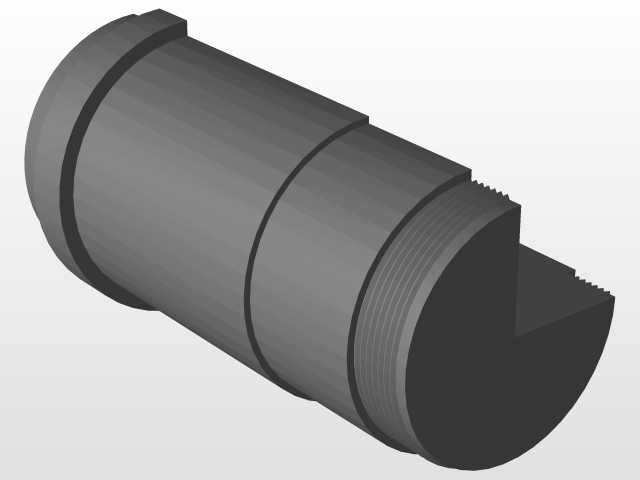

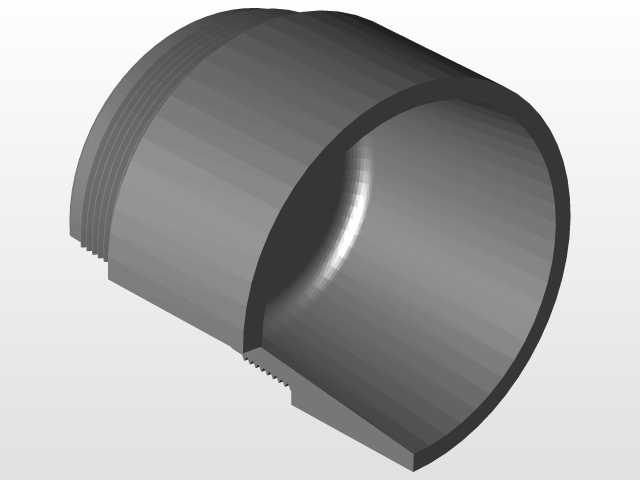

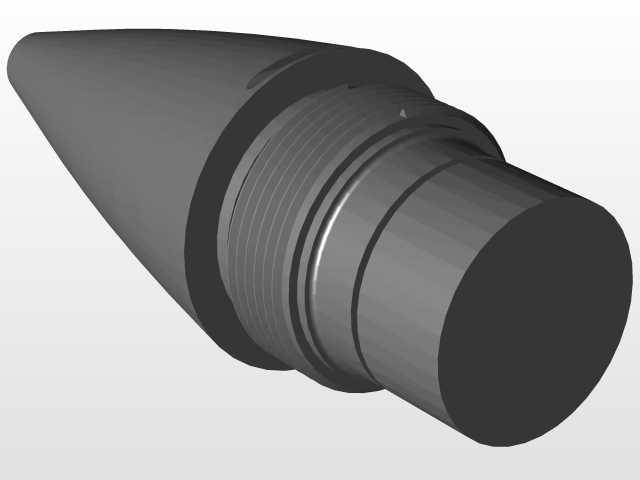

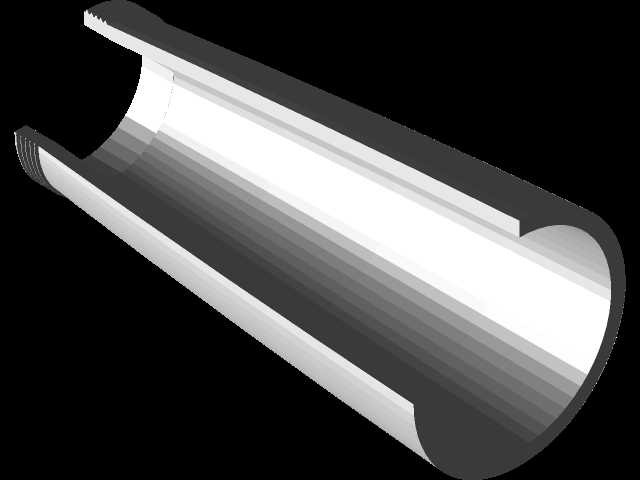

从结构设计角度看，这款105毫米口径弹药的剖面建模，完整还原了实弹从外到内的层级装配关系，弹体头部的风帽采用流线型锥面设计，锥角经过气动优化，能有效降低飞行过程中的空气阻力，保证外弹道飞行稳定性，风帽与弹体主体的连接采用过盈配合加环形卡合结构，可承受发射时的高过载冲击，不会在炮管内或飞行初始阶段出现松脱。弹体外壳采用变壁厚设计，靠近弹头部分壁厚较薄，靠近弹带及弹尾位置壁厚逐步增加，一方面平衡全弹质心位置，让质心落在弹体几何中心靠前的合理区间，保证飞行姿态稳定，另一方面也能在起爆时形成均匀的破片散布范围，适配高爆弹药的杀伤需求。弹体中部的铜质弹带是与火炮膛线配合的核心部件，建模时还原了弹带的环形凸起结构，其外径略大于炮管阴线直径，发射时弹带嵌入膛线，一方面带动弹体旋转获得陀螺稳定所需的转速，另一方面密封火药燃气，保证膛压稳定，为弹丸提供足够的初速。内部装填的装药部分采用分段式结构建模，黄色部分为主装药，其外形与弹体内腔完全贴合，减少装药与壳体内壁的间隙，避免发射时装药受惯性冲击出现移位，主装药与引信衔接位置设置了传爆序列结构，能保证引信触发后爆轰波完全传递到主装药，实现可靠起爆。弹尾部分的尾翼结构采用张开式设计，弹丸飞出炮口后尾翼在离心力或气流作用下张开，进一步提升飞行稳定性，尤其适配滑膛炮或低旋弹药的飞行姿态控制需求。这类弹药模型可用于军工结构教学、弹药装配工艺演示、虚拟仿真训练场景，建模过程中严格遵循实弹的尺寸公差要求，各部件的装配间隙、配合面精度都参考实物测绘数据还原，能直观展示弹药内部各组件的位置关系与作用逻辑，帮助结构设计人员理解弹药类产品的设计思路，包括过载承受、质心配平、气动外形、起爆序列设计等核心工程要点，也可作为兵工类专业教学的具象化演示载体，让学习者清晰看到从外部弹壳到内部装药、引信衔接、尾翼结构的完整布局，理解每一处结构设计对应的功能需求，比如弹体壁厚变化对应的破片杀伤与结构强度平衡，弹带尺寸对应的膛线配合与闭气需求，风帽锥角对应的气动阻力优化逻辑，这些细节都是弹药类产品设计中需要反复校核的核心内容，建模时对这些结构的精准还原，也能为相关领域的结构仿真、装配模拟提供准确的三维数模基础。
