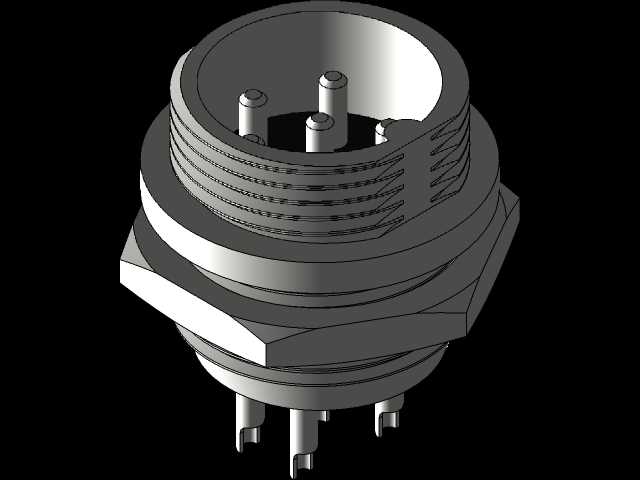

六针脚GX16航空插头插座结构设计

这款六针脚GX16航空接插件，是工业电气连接场景中应用极广的基础互连元件，常见于小型工控设备、检测仪器、户外通讯装置、小型机电一体化设备的信号与小功率电源传输回路中，能够在存在一定振动、粉尘的工业环境下维持稳定的电气连接，避免普通接插件容易松脱、接触不良的问题。从结构设计来看，该款接插件采用后装式面板安装结构，主体外壳带标准外螺纹段，配套锁紧螺母可实现面板厚度方向的夹紧固定，安装时仅需在设备面板上开出对应直径的圆形安装孔，将插座主体从面板后侧穿入，前侧旋合锁紧螺母即可完成固定，安装边界清晰，不需要额外设计复杂的定位结构，适配多数薄型设备面板的安装需求。插针部分采用等圆周排布的六针布局，针脚间距符合GX16系列的通用规范，能够同时传输多路控制信号或者小电流供电回路，针脚尾部为焊杯结构，方便现场布线时进行导线焊接，焊接完成后可搭配尾部护套实现导线根部的应力释放，避免导线拉扯导致焊点开路。外壳的法兰定位边设计为扁方结构，安装时可卡在面板对应的防转缺口内，防止接插件在与插头对接旋紧的过程中跟转，导致内部接线扭曲断裂。外壳的螺纹段采用标准细牙螺纹，对接时旋合顺畅，锁紧后能够提供足够的轴向压紧力，配合插头端的密封圈可实现基础的防尘防泼溅能力，满足多数室内工业场景的防护需求。建模过程中严格遵循实物的装配公差要求，外壳的壁厚、螺纹的牙型尺寸、插针的伸出长度、安装法兰的厚度都按照实际量产产品的尺寸进行还原，相邻插针之间的绝缘间隔距离满足电气安全间隙要求，不会出现高压击穿的风险。针脚根部的绝缘基座采用耐高温绝缘材质建模，结构上设计有防呆卡槽，与插头端对接时只有对准定位槽才能插入，避免错插导致的线路短路。这类接插件在选型时需要重点关注安装孔的开孔尺寸、针脚数量与载流能力，以及尾部的接线空间是否适配所用导线的线径，该模型完整还原了产品的所有外形与装配特征，可直接用于设备面板的开孔设计、装配干涉检查，也可作为电气布线时的空间占位参考，帮助结构工程师在设计阶段就提前预留好接插件的安装与操作空间，避免后期装配时出现空间不足、对接困难的问题。
