汽车零部件仓储用铝合金金属托盘结构

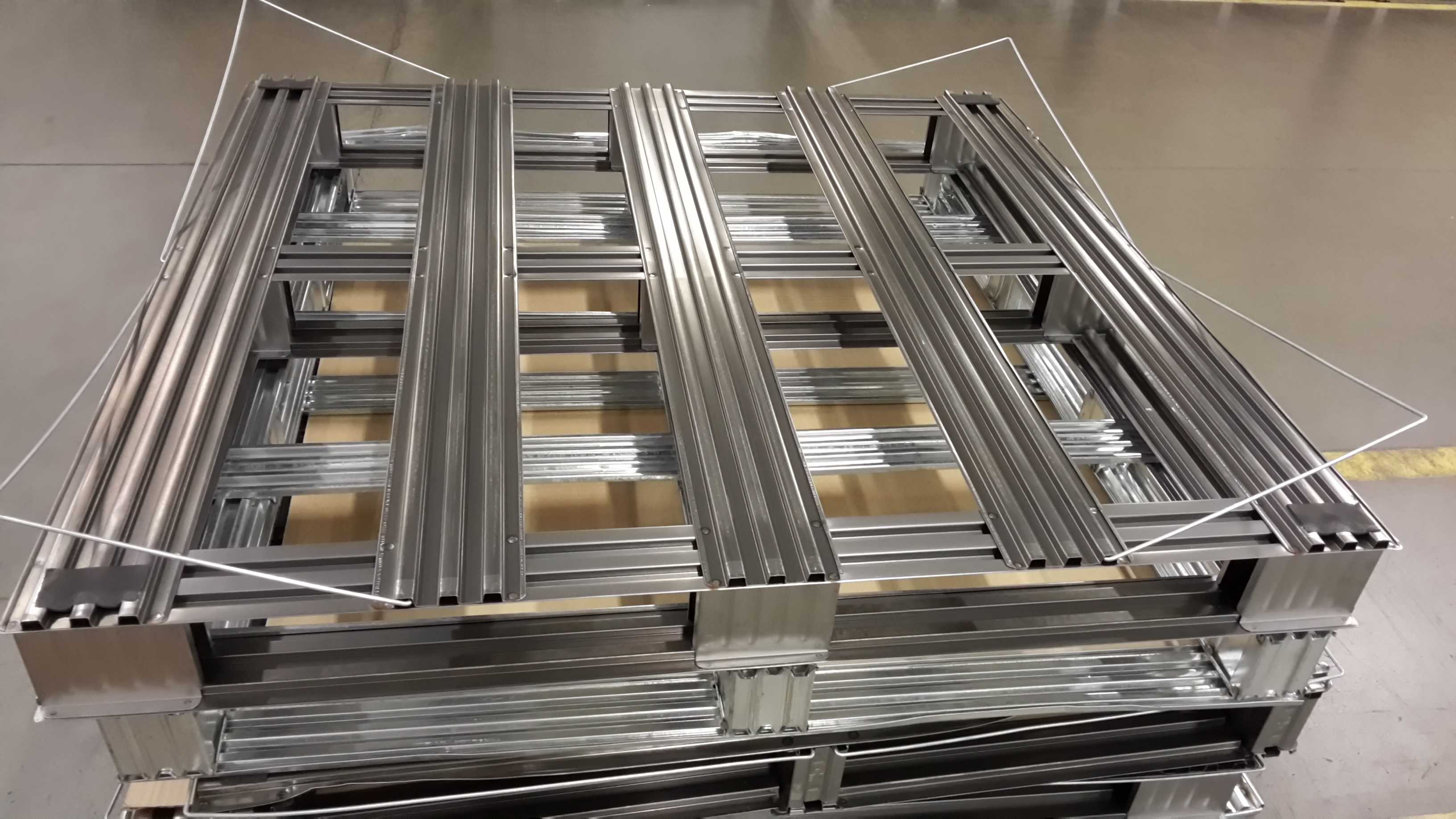

这款金属托盘主要面向汽车零部件制造环节的线边周转与高位仓储场景，适配汽车冲压件、分装总成等规整零部件的批量存储与转运需求，可直接配合标准叉车叉取作业，也能适配自动化立体仓库的堆垛机货叉取放位，解决传统木托盘易掉屑、易受潮变形，塑料托盘承重不足、易老化碎裂的痛点。整体采用工业铝型材拼接框架结构，主承力梁沿叉车进叉方向通长布置，型材截面选用带加强筋的多腔中空结构，在控制整体自重的前提下保证静载、动载承重冗余，避免长期堆载出现梁体下挠变形。框架边缘采用铝型材角件配合沉头螺栓锁紧，所有连接点位均做沉头处理，避免突出棱角刮伤零部件包装或作业人员，托盘上表面的承力条等间距排布，间隙控制在合理范围，既保证小尺寸零部件不会从间隙掉落，又能减少托盘整体自重，同时预留足够的通风间隙，避免零部件存储过程中积潮。设计阶段充分考虑了不同作业场景的安装边界，整体外形尺寸适配标准1200mm*1000mm的物流单元模数，进叉口高度满足通用手动液压叉车、电动平衡重叉车的最低进叉高度要求，四向进叉的结构设计可适配不同方向的作业需求，无需调整托盘朝向即可完成叉取，提升线边周转效率。托盘上部可选装可拆卸的金属挡杆，针对易滚动、易滑落的轴类、盘类汽车零部件，可快速安装挡杆形成围挡，防止转运过程中零部件滑落，不需要围挡时可直接将挡杆取下，不影响平面类零部件的堆载使用。框架底部的支撑脚采用一体化铝型材切割成型，堆垛时上层托盘的支撑脚可精准嵌入下层托盘的定位槽内，多层堆垛时不会出现滑移错位，提升高位堆垛的稳定性。所有铝型材表面均做阳极氧化处理，耐磨耐腐蚀，不会像钢制托盘那样容易生锈污染零部件表面，也不会产生木托盘的木屑碎屑，满足汽车零部件仓储对洁净度的要求，日常清洁仅需擦拭即可，维护成本极低。结构设计过程中对每个连接点位的受力都做了校核，螺栓锁紧扭矩做了明确规范，避免长期交变载荷下连接松动，整体无焊接点位，所有部件均可拆解更换，局部型材出现磕碰变形时可单独替换对应型材，无需整体报废，大幅降低长期使用成本。
