外转子无刷直流电机配套螺旋桨结构

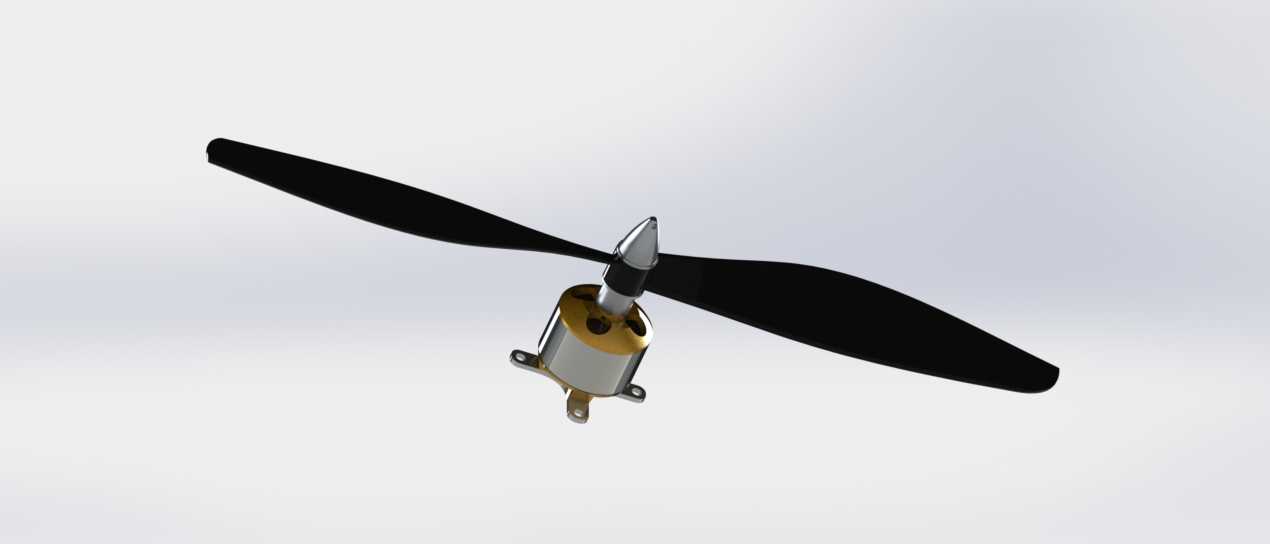

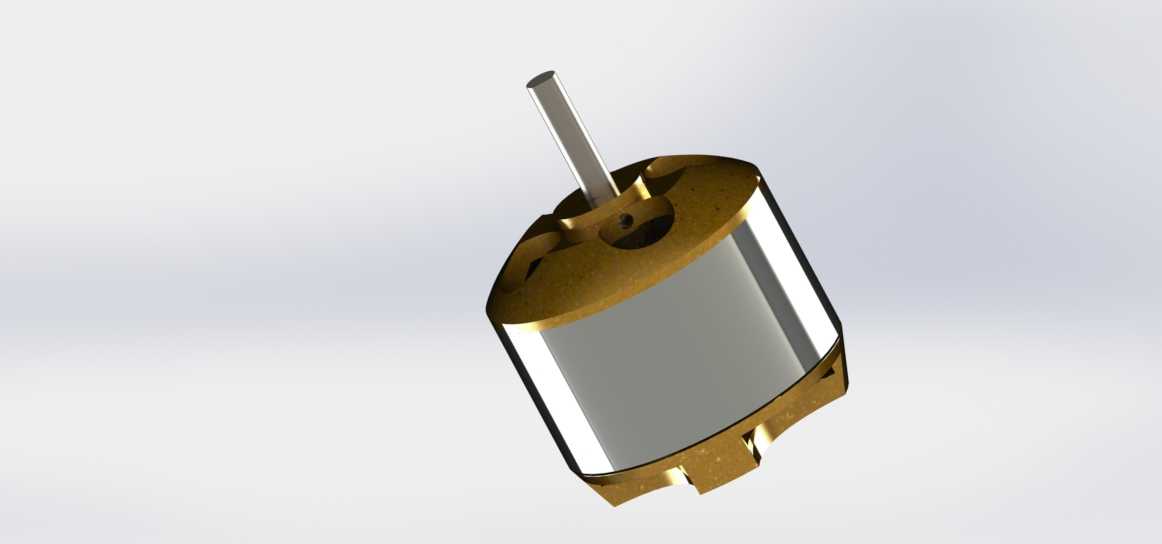

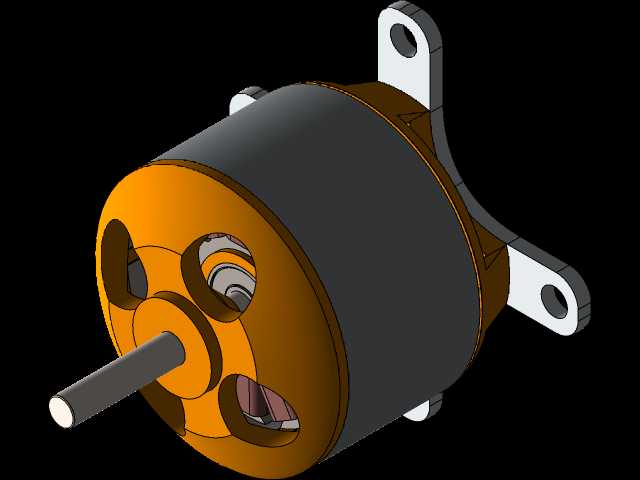

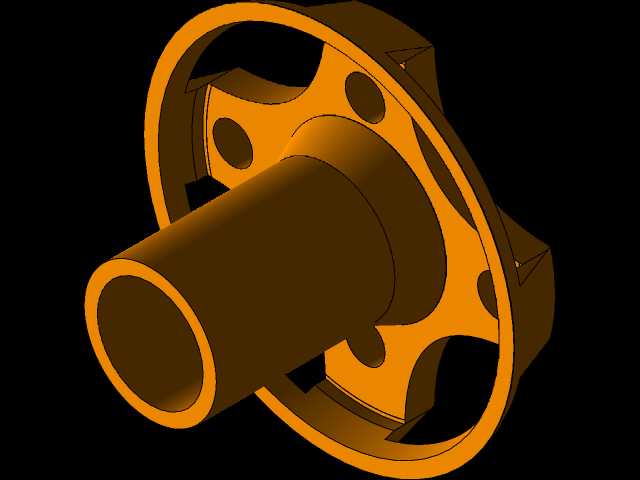

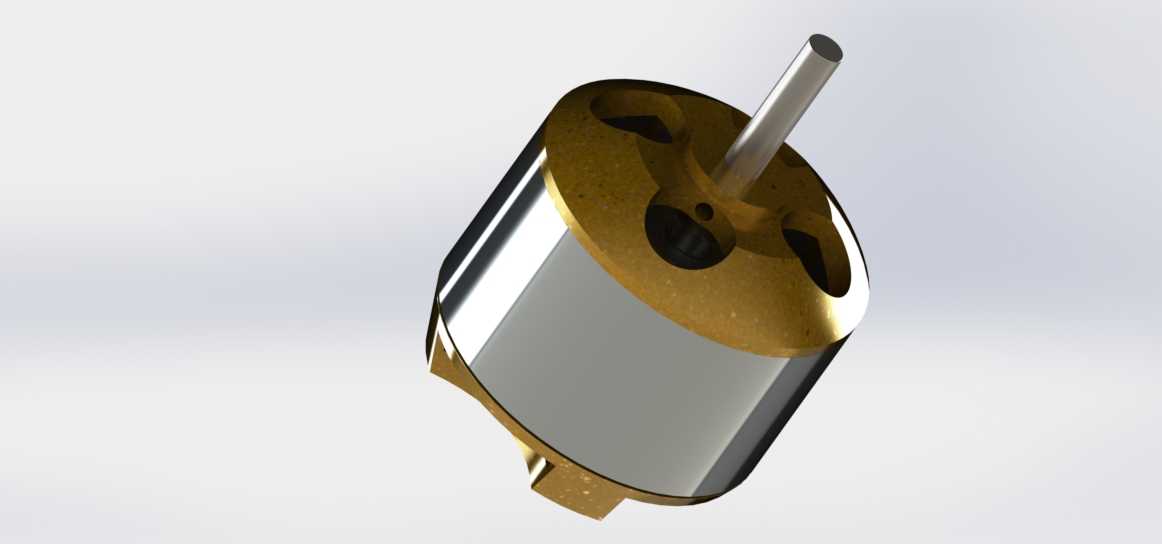

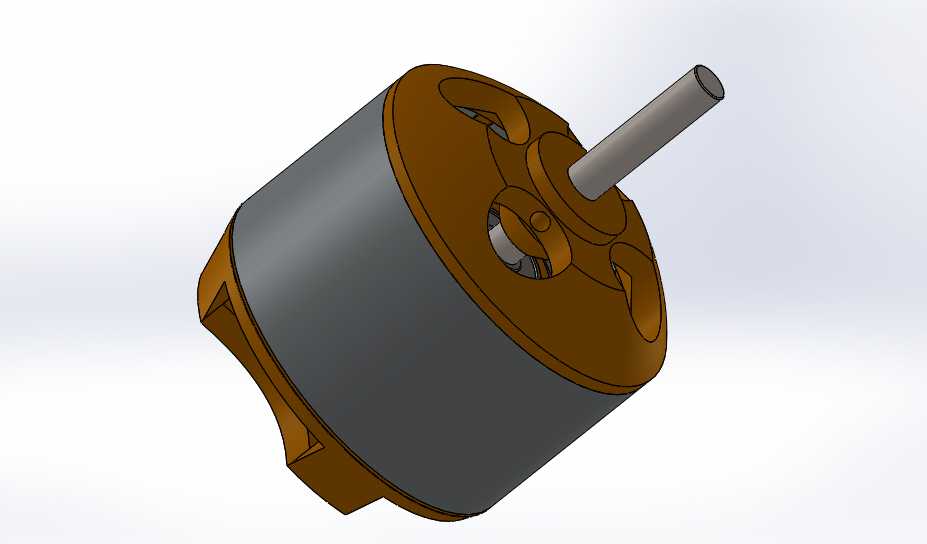

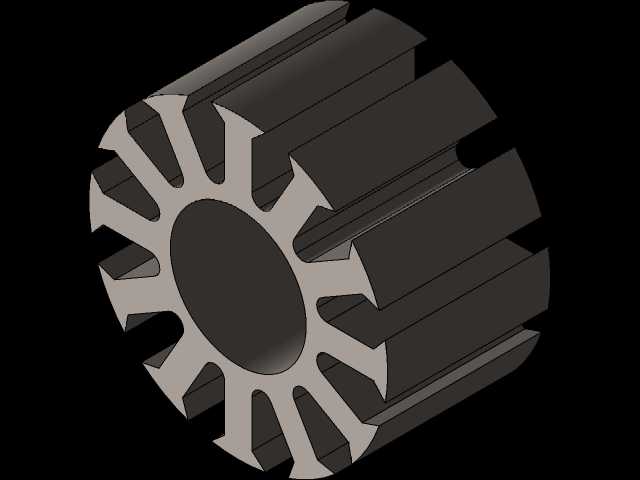

这套结构主要面向小型低空飞行器、桌面级风冷散热模组、小型无人巡检设备的动力输出场景，核心是通过无刷直流电机搭配适配螺旋桨，实现电能到旋转机械能的高效转换，相比同功率有刷电机，它没有碳刷磨损结构，长时间连续运行的维护成本更低，运转时的电磁干扰也更小，适合对电磁兼容性有要求的便携电子设备动力场景。设计时优先考虑了动力输出的同轴度，电机输出轴与螺旋桨安装位采用过盈配合加定位卡槽的组合结构，避免高速旋转时出现桨叶打滑、动平衡偏移的问题，电机外壳的端盖预留了三个对称的安装沉孔，安装孔的中心距按照常规小型航模动力安装座的通用边界设计，不需要额外做转接件就能直接固定在常见的16mm、19mm间距的设备安装梁上。电机本体采用外转子结构设计，转子外壳同时承担散热鳍片的作用，运转时外壳随输出轴同步旋转，能带动周围空气快速流过定子绕组表面，带走线圈通电产生的热量，不需要额外加装散热风扇就能满足持续满功率运行的散热需求，定子部分的绕组排布采用集中绕线方式，在有限的机身体积内提升了槽满率，兼顾了低速扭矩输出和高速运转的效率区间。螺旋桨的安装座与电机轴的配合段做了防松设计，配套的桨叶采用等强度翼型截面，在不同转速下都能保持稳定的推力输出，不会因为转速提升出现桨叶形变导致的推力损失。整套结构的各部分按照1:1比例做了详细的结构拆分，定子铁芯、绕组槽、转子磁钢槽、轴承安装位、输出轴卡簧槽、端盖卡扣结构都做了完整的实体建模，在做设备整体装配校核时，可以直接导入装配体验证安装间隙，不需要额外对模型做修补处理，也能直接用于动力系统的运动仿真，模拟不同转速下的扭矩输出、动平衡偏移量，给后续的结构优化提供准确的参考依据。安装边界上，电机本体的最大外径控制在常用小型动力设备的安装尺寸范围内，机身轴向长度预留了接线端子的出线空间，不会因为出线弯折导致安装时与设备壳体产生干涉，螺旋桨的旋转直径也匹配电机的额定输出功率，避免出现小电机带大桨导致的过载烧蚀问题。
