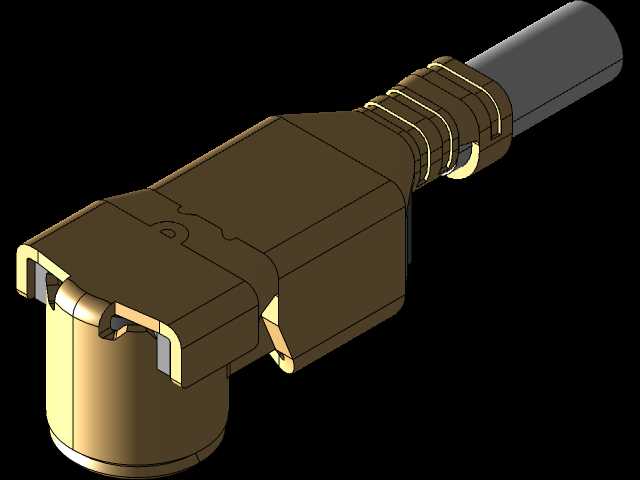

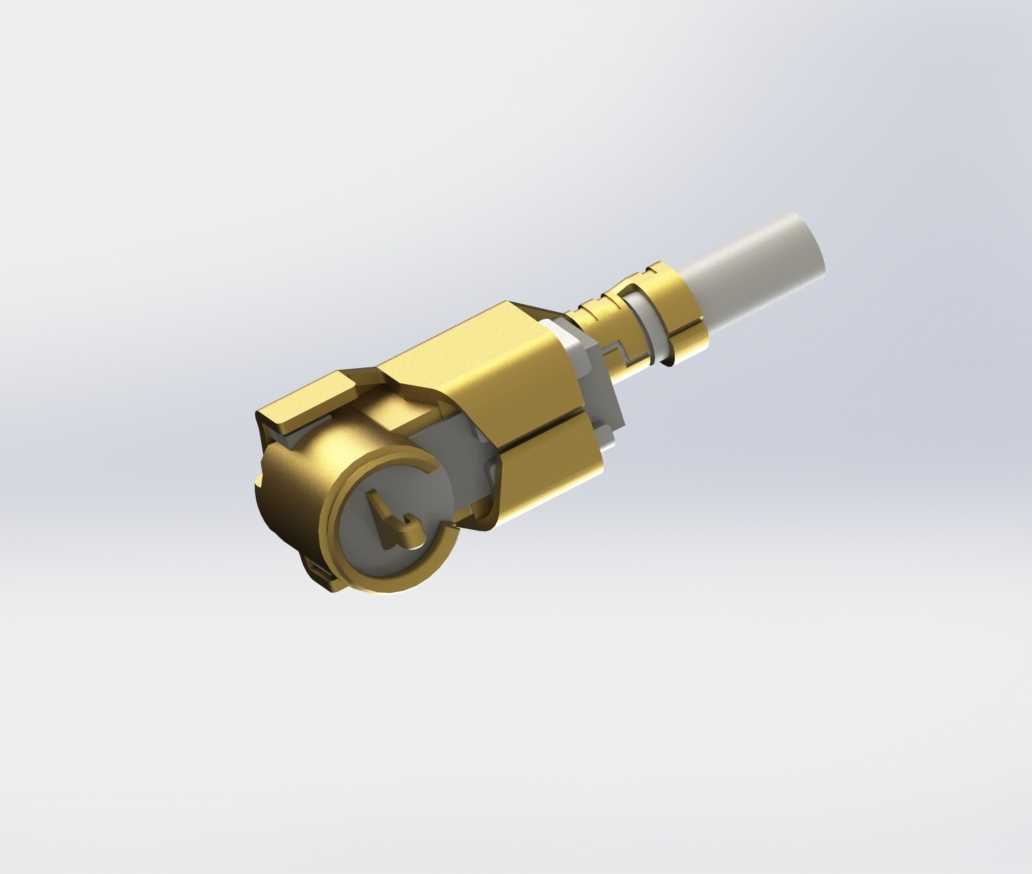

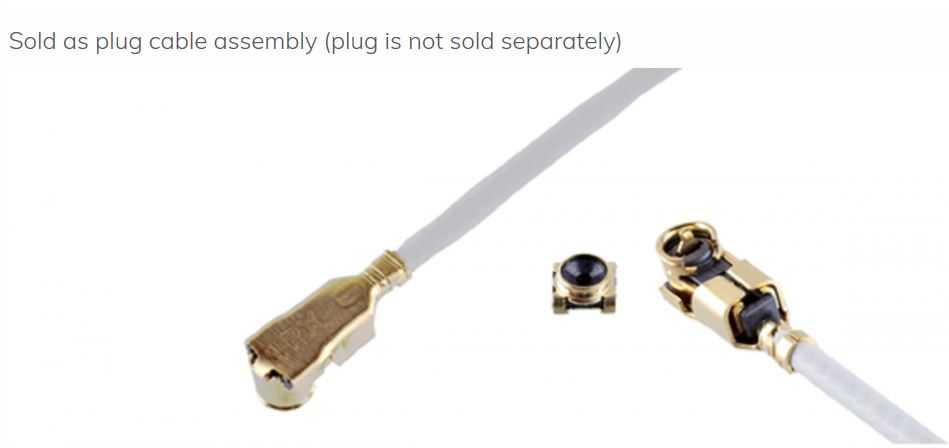

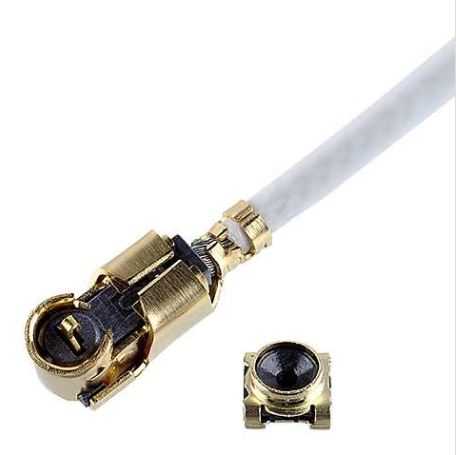

适配SW23开关插座的微型同轴射频插头

这类微型同轴射频插头，核心应用场景集中在紧凑型无线通讯设备内部，常见于消费电子、物联网终端、小型无线模块的射频链路搭建环节，主要承担芯片射频端口与PCB微带天线、外置小型天线之间的信号导通作用，适配常闭型SW23开关插座，插入插头时可自动断开插座原有的常闭回路，无需额外配置跳线或短路电阻，能大幅简化射频前端的电路布局，减少板级冗余元件占用的空间。从功能特性来看，该插头支持最高6GHz频段的信号传输，覆盖蓝牙、wifi、zigbee等主流短距离无线通讯的工作频段，信号驻波比控制在适配范围内，可满足多数低功耗无线设备的信号传输要求，插拔过程中接触件的导通稳定性经过结构优化，可承受常规设备组装过程中的多次插拔操作，接触电阻波动控制在射频应用允许的区间内。设计思路上，整体采用同轴分层结构，外层金属壳体承担屏蔽与机械固定作用，内部介质层维持内导体与外导体的同轴度，保证特征阻抗的连续性，避免阻抗不连续带来的信号反射问题；尾部压接结构适配细径同轴电缆，压接后可提供足够的线缆拉脱力，防止组装或使用过程中线缆与插头松脱导致的信号中断。外形尺寸方面，整体采用微型化设计，插头主体最大外径控制在极小范围内，适配紧凑型设备内部的狭窄安装空间，插入SW23插座后的轴向伸出长度较短，不会额外占用过多的板上高度空间，安装时仅需对应插座的定位结构插入即可，无需额外的固定螺丝或卡扣结构，适配自动化SMT贴片后的板端组装工序，可配合产线自动插件设备完成装配，提升组装效率。在实际选型应用中，需要注意该插头与同类型U.FL、UMC等微型同轴连接器的兼容性差异，不同厂商的同规格产品在插拔寿命、接触件材质上存在细微区别，替换使用时需核对关键安装尺寸与射频参数，避免出现插合不到位或信号损耗超标的问题；建模过程中需重点保证内导体、介质层、外导体的同轴度公差，以及插合端接触弹片的形变尺寸，确保模型可直接用于结构干涉检查与组装模拟。
