RC直升机旋翼控制旋转斜盘结构设计

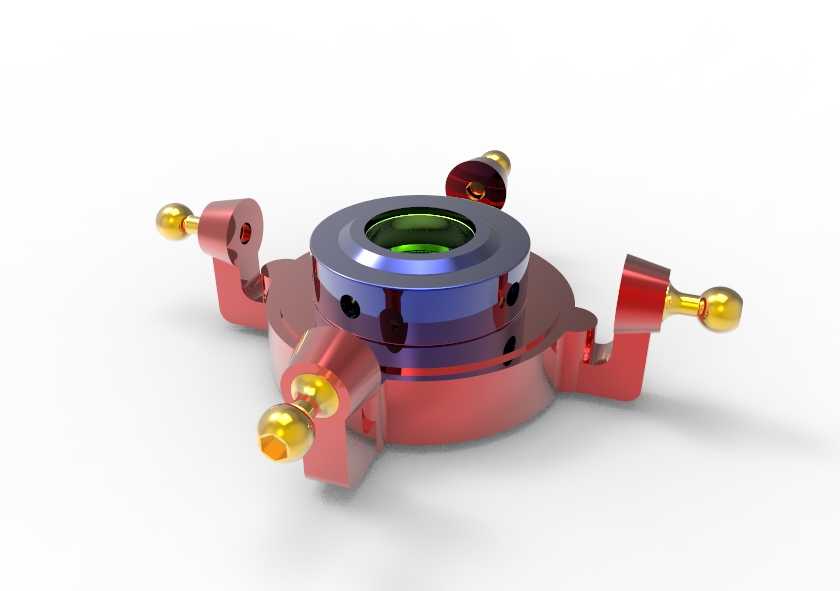

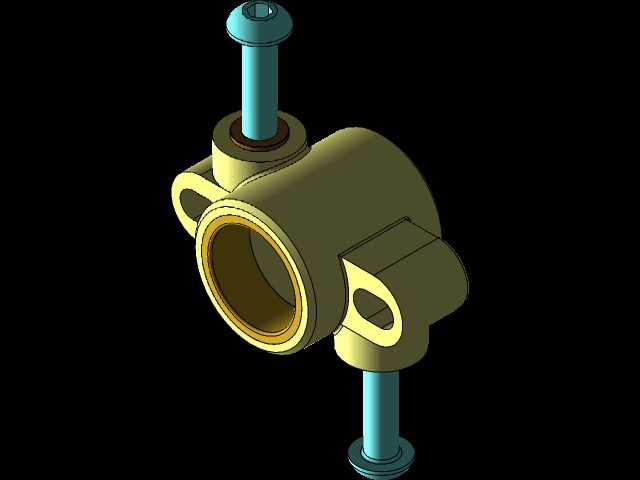

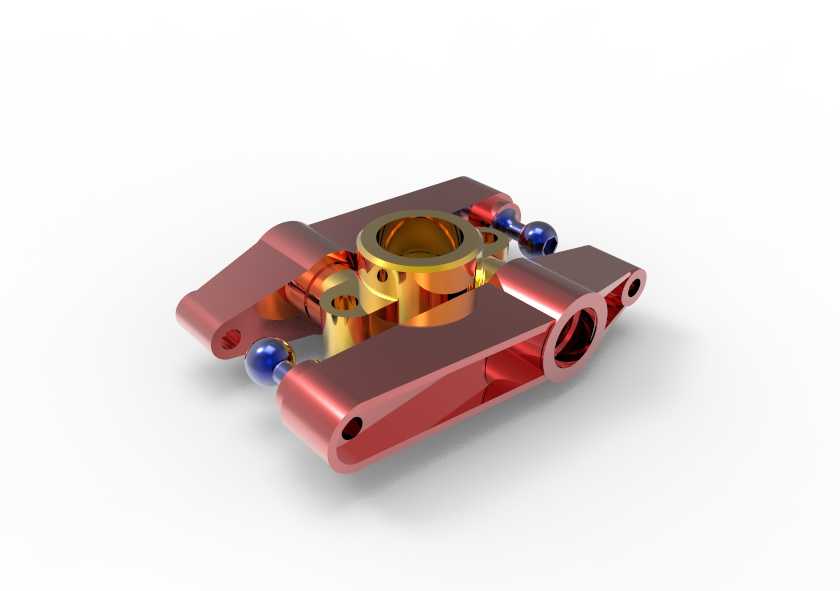

在航模直升机的飞行动作控制链路里，旋转斜盘是直接决定旋翼桨距调节精度、飞行姿态响应速度的核心传动部件，整套结构的设计合理性会直接影响航模飞行时的操控手感与动作完成度，不少航模玩家在调试直升机时遇到的桨距响应滞后、飞行姿态抖动问题，根源往往都出在斜盘组件的结构匹配度不足上。这套斜盘结构采用分体式同轴设计，分为随旋翼同步转动的动环与固定在机身侧的静环两部分，动环通过四个周向均匀分布的球头连杆与旋翼夹头组件相连，静环则通过另外的球头结构连接舵机摇臂，当舵机输出推拉动作时，静环会产生对应方向的倾斜或整体升降动作，通过动静环之间的轴承结构将非转动的控制动作传递到转动的动环上，最终带动每一片旋翼的桨叶角产生同步或差动变化，实现直升机的升降、前后、左右方向的姿态控制。设计过程中首先要保证动静环的同轴度公差，同轴度偏差超过0.02mm就会在高转速下产生周期性的振动，不仅会增加舵机的负载，还会导致飞行时出现无规律的姿态飘移；四个连接旋翼的球头安装座采用周向90度均匀分布的布局，每个球头的中心高度差需要控制在0.01mm以内，避免出现桨距调节不同步的问题，球头本身采用标准航模球头规格，能够适配市面上绝大多数主流的500级航模直升机连杆尺寸。结构的中心通孔是主轴安装位，孔径按照对应级别航模的主轴直径设计，通孔内壁预留了轴承安装台阶，能够同时承受斜盘转动时的径向载荷与舵机推拉产生的轴向载荷，斜盘整体的外径尺寸控制在对应级别航模旋翼头的安装边界内，不会在大桨距动作时与旋翼夹头、平衡杆组件产生运动干涉。斜盘的主体基座采用高强度铝合金加工的设计思路，表面做硬质阳极氧化处理提升耐磨性能，与轴承接触的位置做了粗糙度控制，减少长期转动后的磨损间隙，动静环之间的转动副采用低摩擦的深沟球轴承，保证高转速下的转动顺滑度，避免斜盘自身的转动阻力影响舵机的控制精度。在实际装机调试时，这套斜盘的安装位置需要与主轴保持垂直，初始安装时要保证斜盘在中位时处于水平状态，四个连杆的长度需要保持一致，才能保证旋翼的总距与周期变距调节线性度符合飞行要求，斜盘的上下活动行程需要匹配舵机的最大输出行程，避免出现舵机打满时斜盘运动到极限位置产生卡滞的问题。针对航模飞行时可能出现的震动工况，斜盘的各个连接部位都做了圆角过渡处理，避免应力集中导致的部件断裂，球头与基座的连接采用过盈配合加螺纹锁固的结构，防止高转速、大机动动作时球头脱落引发飞行事故。
