工业机器人用气动夹持执行机构

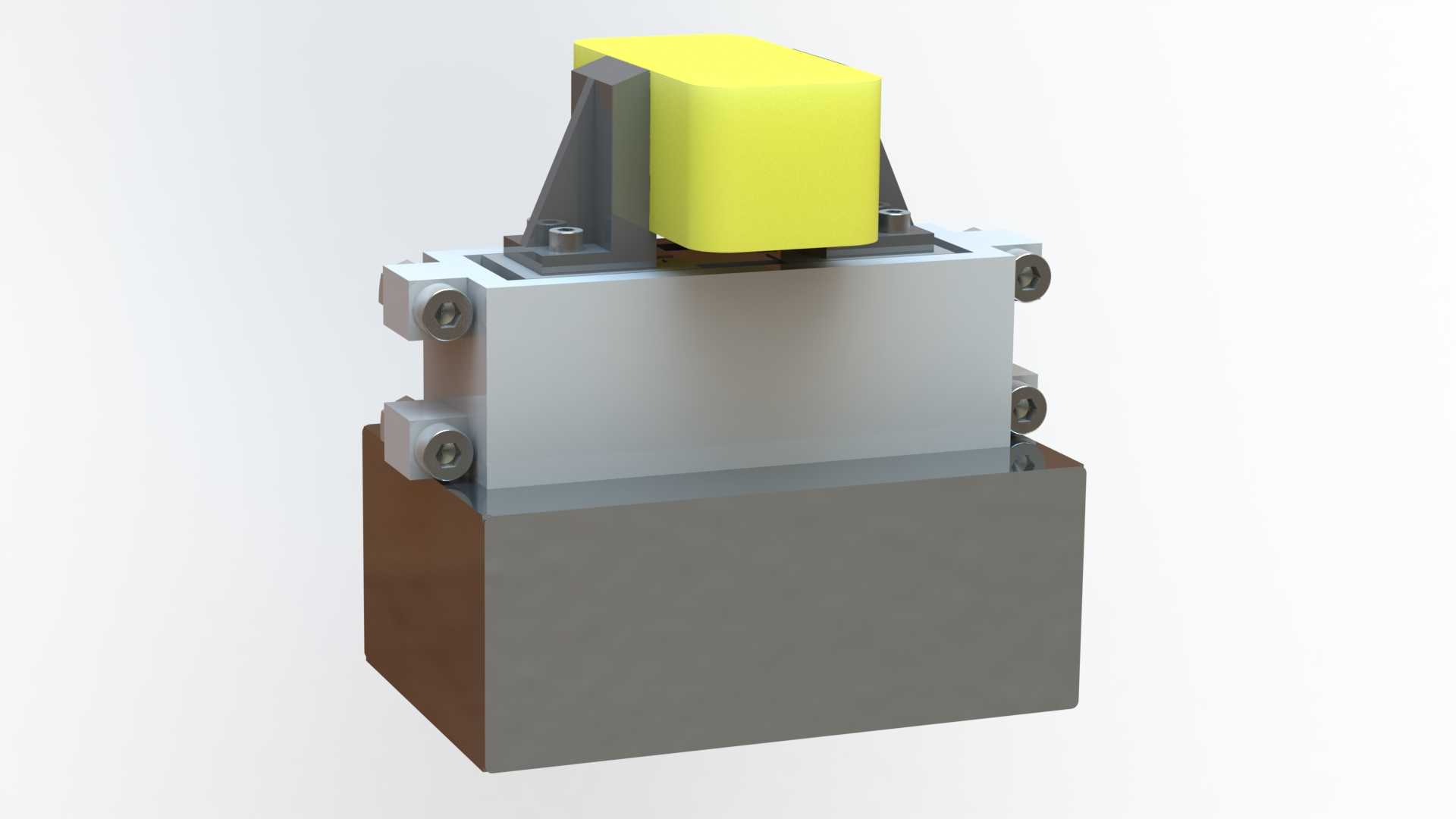

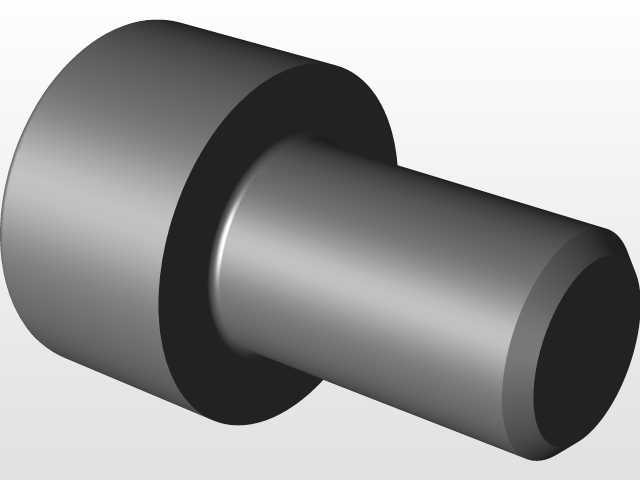

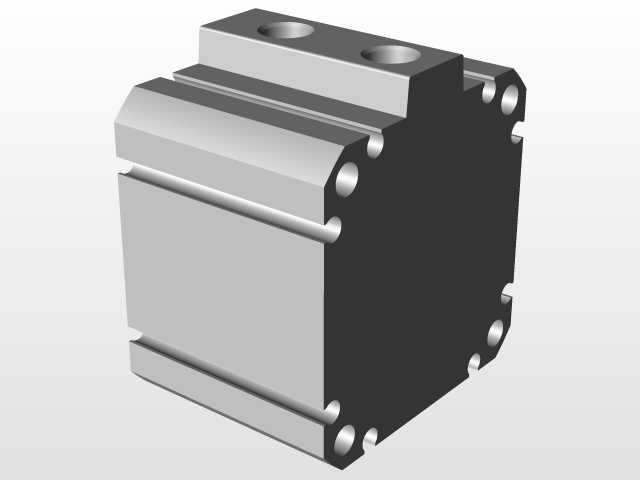

这款气动夹持执行机构，核心定位是配套工业机器人末端使用的工件夹持工装，在自动化上下料、机加工工位工件转运、装配线零件抓取这类场景中，能稳定完成工件的夹持与释放动作，适配多类金属切削加工、装配工序的自动化改造需求。从结构设计逻辑来看，整体采用分层堆叠的布局思路，最下方的基座为安装基准面，可直接固定在机器人末端法兰或者专用工装安装台上，基座上方的主体缸体集成了气动驱动的核心腔室，靠压缩空气驱动内部活塞做直线往复运动，再通过两侧的传动结构将动力传递到上端的夹持执行端，实现夹爪的开合动作。两侧的安装位预留了标准的紧固件安装孔，可根据实际夹持工件的外形更换不同结构的夹爪指尖，不需要拆解主体缸体就能完成适配调整，大幅降低现场换型的调试时间。上部的黄色部件为行程限位与传感安装集成块，既可以对活塞的运动行程做机械硬限位，避免夹持行程过大损伤工件或者机构本身，同时预留了传感器安装位，可加装磁性开关来检测夹爪的开合到位状态，方便接入设备的PLC控制系统做动作逻辑互锁，防止误动作触发。从安装边界来看，整体结构的外轮廓方正，没有突出的易干涉结构，基座的安装孔位采用对称布局，不管是正装还是侧装都能保证受力均匀，主体缸体的进出气接口布置在侧面，接通气源管路后不会随夹爪动作产生管路弯折磨损，适合长时间连续运行的自动化产线场景。夹持力的输出通过气源压力可做线性调整，针对不同材质、重量的工件，只需要调整供气压力就能匹配对应的夹持力，既可以夹持刚性金属零件，也能适配表面易划伤的有色金属或者非金属工件，不会因为夹持力过大造成工件表面压痕。整个机构的传动部件做了封闭设计，加工车间内的切削液、金属碎屑不容易进入内部传动腔室，日常维护只需要定期在导向部位加注润滑脂即可，不需要频繁拆解保养，能适配车间内相对恶劣的作业环境。在做三维建模的时候，各部件的装配间隙按照实际加工公差做了预留，紧固件的安装位置都预留了足够的扳手操作空间，现场装配的时候不会出现工具无法就位的问题，两侧的导向结构采用对称布置，夹持动作的平行度有足够的结构保证，长时间运行也不会出现夹爪偏斜、夹持错位的问题。
