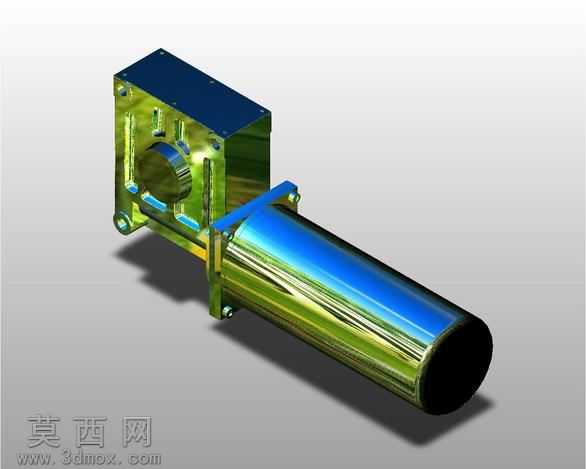

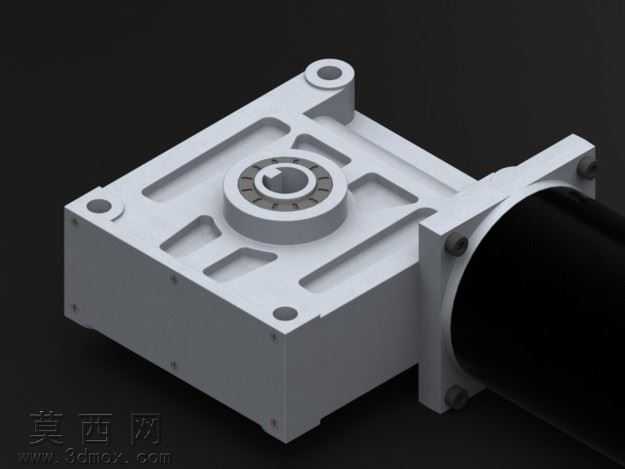

本作品为蜗轮蜗杆结构集成驱动电机的减速装置三维建模成果,建模阶段优先梳理动力输入到减速输出的完整传动逻辑,先以参数化草图绘制蜗杆、蜗轮的齿廓基准曲线,严格匹配蜗轮蜗杆啮合的中心距、模数、导程角等核心传动参数,确保齿面啮合间隙控制在合理公差范围内,避免后续装配出现干涉问题。建模过程中对减速箱体的结构做了针对性优化:箱体采用一体化压铸成型的结构设计,预留的安装孔位做了沉头处理,既保证安装时螺栓头部不外露,也提升了箱体整体的结构刚度;箱体表面设计的加强筋沿受力方向排布,在不额外增加箱体壁厚的前提下,大幅提升了箱体承受径向、轴向载荷的能力,避免传动过程中箱体出现形变影响啮合精度。驱动电机与减速箱体采用法兰直连的装配结构,电机输出轴直接与蜗杆端通过键连接传递扭矩,省去了额外的联轴器结构,既缩小了整套装置的轴向安装尺寸,也减少了动力传递过程中的损耗。材质与渲染阶段,针对不同部件的实际应用材质做了区分设置:减速箱体采用铸铝材质,表面做哑光喷塑处理,渲染时调整材质粗糙度模拟铸铝件细腻的磨砂质感,同时还原安装孔位的金属切削亮面效果;电机外壳采用黑色哑光工程塑料材质,端盖部分设置为抛光金属材质,通过调整环境光反射参数突出金属端盖的高光质感;内部传动的蜗轮、蜗杆部件设置为调质钢材质,齿面部分做了高光处理,体现机加工齿面的高精度特性。整套模型的装配完全按照实际生产的装配顺序搭建约束关系,从蜗杆组件的轴承定位、蜗轮的输出轴装配,到箱体端盖的密封结构、电机的法兰对接,每一处装配约束都符合实际机械装配工艺,可直接用于装配干涉检查、传动运动仿真,也能为后续的工程图导出、实物加工提供精准的三维模型依据。设计过程中充分考虑了装置的通用性,输出轴端的连接法兰尺寸、箱体的安装孔位都参考了行业通用的安装标准,可适配多数常规工业传动场景的安装需求,同时对蜗杆的支撑轴承位做了加宽处理,提升蜗杆运转时的稳定性,降低高速输入状态下的振动与噪音。
- 全部评论(0)
- 模板大小 16.88 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,效果图,ZW3D,其它,
- 软件分类 减速机
