一体式直流电机配齿轮减速机组三维设计

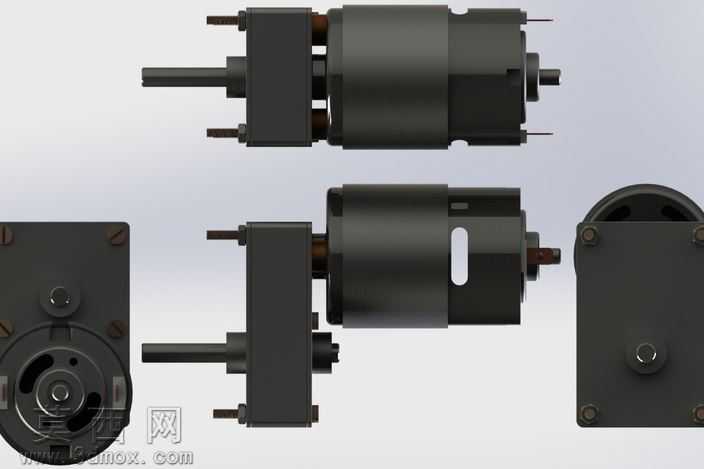

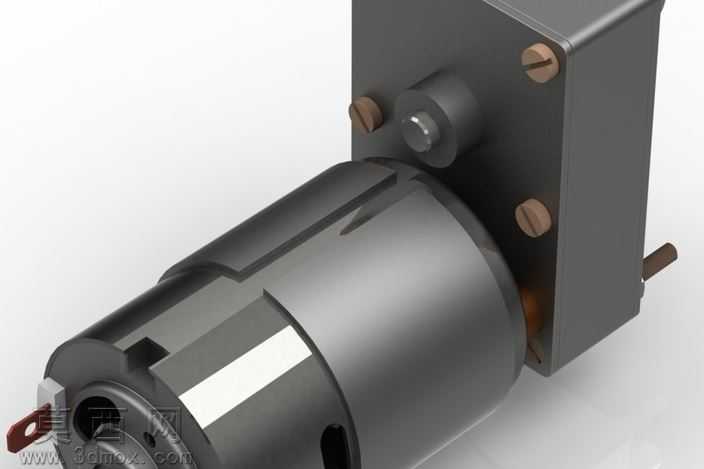

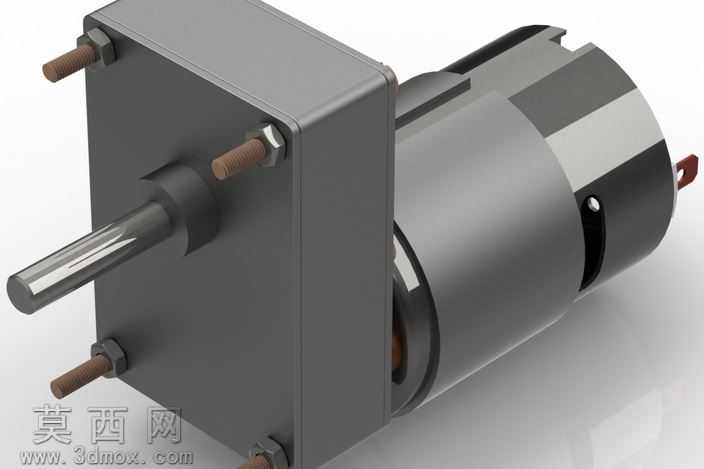

本模型为一体式直流电机搭配齿轮减速箱的集成传动组件，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循小型减速电机的常规外形尺寸比例，对各外露结构进行了精细化还原。模型主体分为直流驱动电机段与齿轮减速箱段两大部分，电机段还原了圆柱形机壳、尾部出线端、机壳表面的装配定位细节，减速箱段还原了方形箱体结构、输出轴、箱体安装固定螺柱与锁紧螺母结构，各部件之间的装配贴合关系完全符合实际产品的装配逻辑。渲染阶段采用金属材质为主的材质方案，电机机壳与减速箱箱体赋予哑光深灰金属材质，模拟铸铁或铸铝壳体的表面质感，输出轴与安装螺柱赋予亮面金属材质，区分加工面与毛坯面的质感差异，尾部接线端赋予绝缘材质色彩，整体渲染光影柔和，清晰展现各部件的结构轮廓与装配层次。结构设计上，模型还原了减速电机的典型布局：直流电机的动力输出端直接对接减速箱的输入侧，通过减速箱内部的齿轮组实现转速降低、扭矩增大的传动效果，箱体向外伸出的带螺母安装螺柱用于整机的安装固定，前端伸出的单输出轴用于对接负载端传递动力，整体结构紧凑，将驱动与减速功能集成于一体，大幅缩小了传动系统的占用空间。设计思路上，该模型聚焦于减速电机的外部整体形态与装配接口还原，未对内部绕组、内部齿轮啮合等细节做深度建模，适用于设备整体布局装配、安装位置校核、外部结构展示等场景，能够直观呈现该类直流减速电机的外形特征、安装点位与输出轴位置，可直接用于自动化设备、小型传动装置的整体装配方案验证，帮助设计人员快速完成传动部件的选型匹配与布局排布，避免在整机设计中出现安装干涉、尺寸不匹配的问题，模型各部件的比例协调，外露结构的细节还原度高，能够清晰展现该类集成减速电机的典型外观特征。
