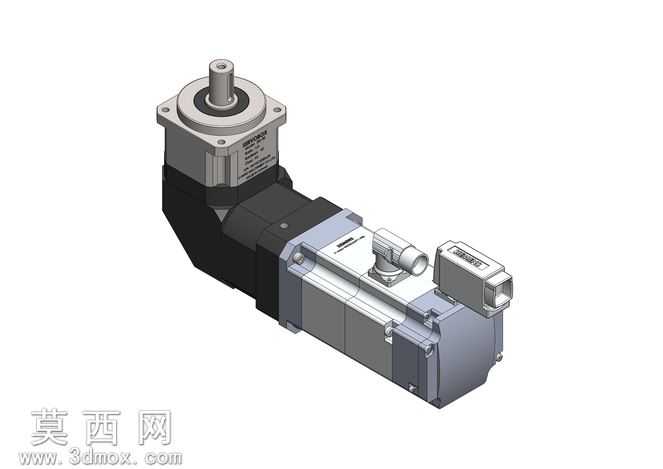

直角行星减速机搭配伺服电机传动组件

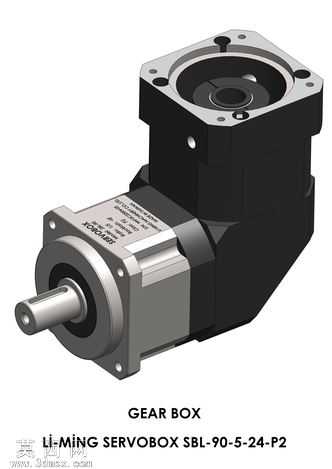

本模型采用SolidWorks进行全参数化三维建模，完整还原直角行星减速机与伺服电机直连的传动组件结构，建模过程严格遵循机械设计公差规范，对各部件的装配干涉进行了全程校验，确保所有配合关系符合实际工业装配要求。渲染阶段采用金属哑光与工程塑料质感分层赋材，减速机外壳采用铸铝磨砂材质，表面做细微颗粒质感处理还原真实铸件肌理，输出轴、安装法兰等机加工部位赋予45号钢精车后的金属光泽，电机壳体做喷塑哑光灰材质处理，接线盒、编码器端盖等塑料部件赋予耐油橡胶与工程ABS的差异化质感，光影采用45度斜向主光源搭配底部补光，清晰呈现组件的棱角转折与装配层级，避免阴影遮挡关键结构细节。结构设计上，直角行星减速机采用90度转角输出布局，内部行星轮系做了简化但保留核心传动逻辑的建模，输入端法兰与伺服电机输出轴通过止口精准定位，锁紧螺栓孔位完全匹配标准伺服电机安装尺寸，电机侧的编码器接口、动力接线座、刹车模块均按照实际工业产品的外形尺寸做1:1还原，减速机输出端采用标准法兰输出结构，安装定位销孔、螺栓沉孔均符合通用传动配件的安装规范。设计思路围绕工业自动化场景的直角传动需求展开，在保证模型外观还原度的前提下，对内部非核心展示结构做合理简化，既控制了模型整体面数便于装配调用，又完整保留了外部安装接口的全部尺寸参数，可直接用于自动化设备的布局设计、干涉校验与方案展示，模型各部件可单独拆分编辑，支持导出不同格式用于工程出图、运动仿真等后续工作，转角结构的设计充分考虑了狭小安装空间的布局需求，行星减速结构可实现高刚性、低背隙的传动效果，搭配伺服电机可完成高精度的转角动力传输，适配各类需要换向减速的自动化传动场景。
