八旋翼多轴无人机结构设计方案

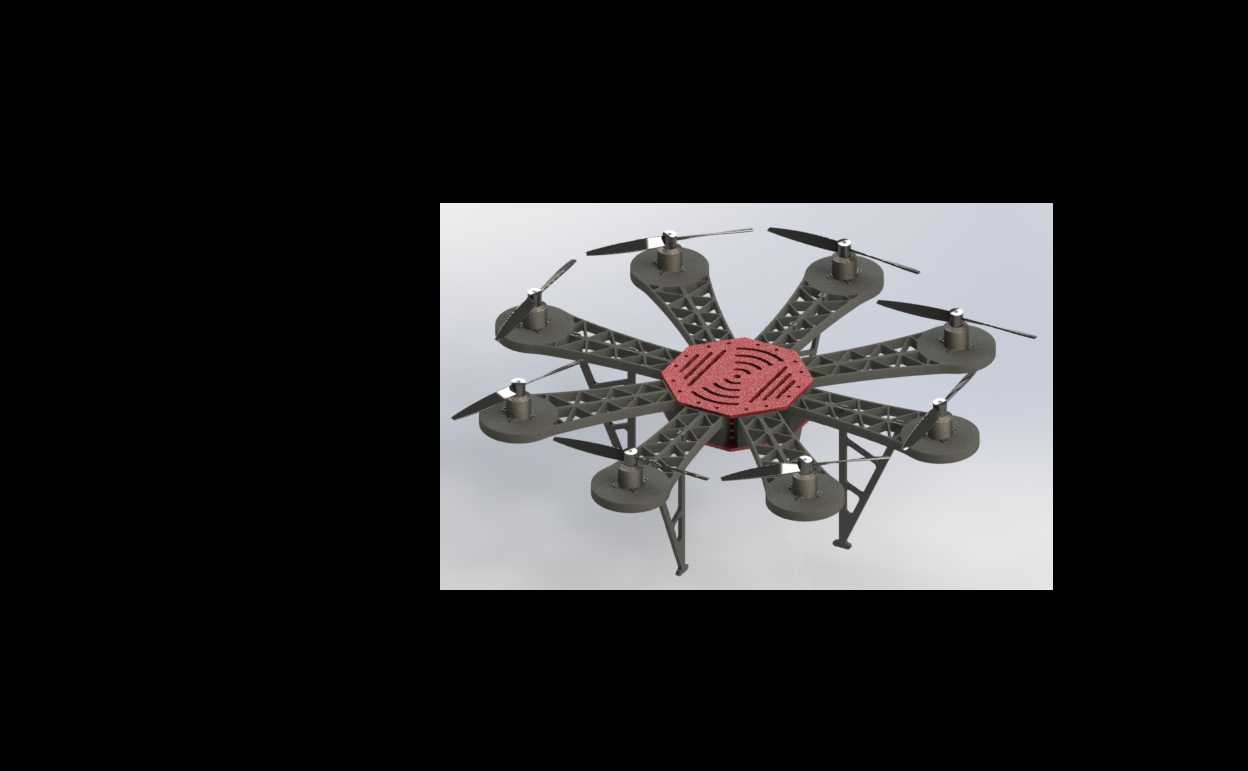

这款八旋翼飞行器的机架采用中心对称放射式布局，八个机臂从中心载荷舱均匀向外延伸，相邻机臂夹角保持45度，这种布局能让每个旋翼的下洗气流互不干扰，相比四旋翼机型，单轴动力冗余度更高，即便单组动力出现故障，剩余动力也能维持飞行器姿态稳定，避免直接坠机。中心载荷舱采用上下分层结构，上层预留飞控、电调、电池的安装位，下层可根据作业需求挂载不同载荷，不管是航拍用的云台相机、测绘用的激光雷达，还是植保作业的喷洒模组，都能通过标准快拆接口固定，适配不同场景的作业需求。机臂与中心舱的连接位置做了加强筋过渡，能抵消飞行过程中旋翼转动带来的交变振动，避免长期飞行出现结构疲劳断裂，机臂末端的电机安装座预留了标准孔位，适配市面上主流的无刷电机安装尺寸，不需要额外做转接件就能完成动力组装配。起落架采用斜撑式三脚支撑结构，三个支脚从中心舱底部向外倾斜延伸，支脚截面做了镂空减重设计，在保证结构刚度的前提下尽可能降低整机自重，支脚底部预留了缓冲脚垫的安装槽，降落时能吸收地面冲击，避免硬着陆对中心舱内的精密电子元件造成损伤，同时起落架的高度经过测算，能保证挂载常规载荷时，设备最低点距离地面有足够安全距离，不会在起降过程中刮蹭地面。从实际应用场景来看，这类八旋翼机型适合对飞行稳定性要求较高的作业场景，比如低空测绘、电力巡线、影视航拍等领域，相比小轴距多旋翼机型，它的轴距更大，能搭载更重的作业载荷，抗风能力也更强，在四级左右的风力环境下依然能保持稳定的悬停精度，满足高精度作业的需求。设计过程中对整机的重心位置做了反复校核，将电池、飞控等重量较大的部件布置在中心舱的几何中心位置，让整机重心落在旋翼升力的合力点上，降低飞行过程中的姿态调整能耗，延长续航时间。机臂的长度经过匹配测算，既保证相邻旋翼的桨叶不会出现打桨风险，又不会让机臂过长导致整机转动惯量过大，影响飞行姿态的响应速度，中心舱的侧壁预留了散热格栅，能让电调、电池工作时产生的热量及时散出，避免长时间飞行出现动力过热降频的问题。
