液体火箭推力室概念结构三维设计

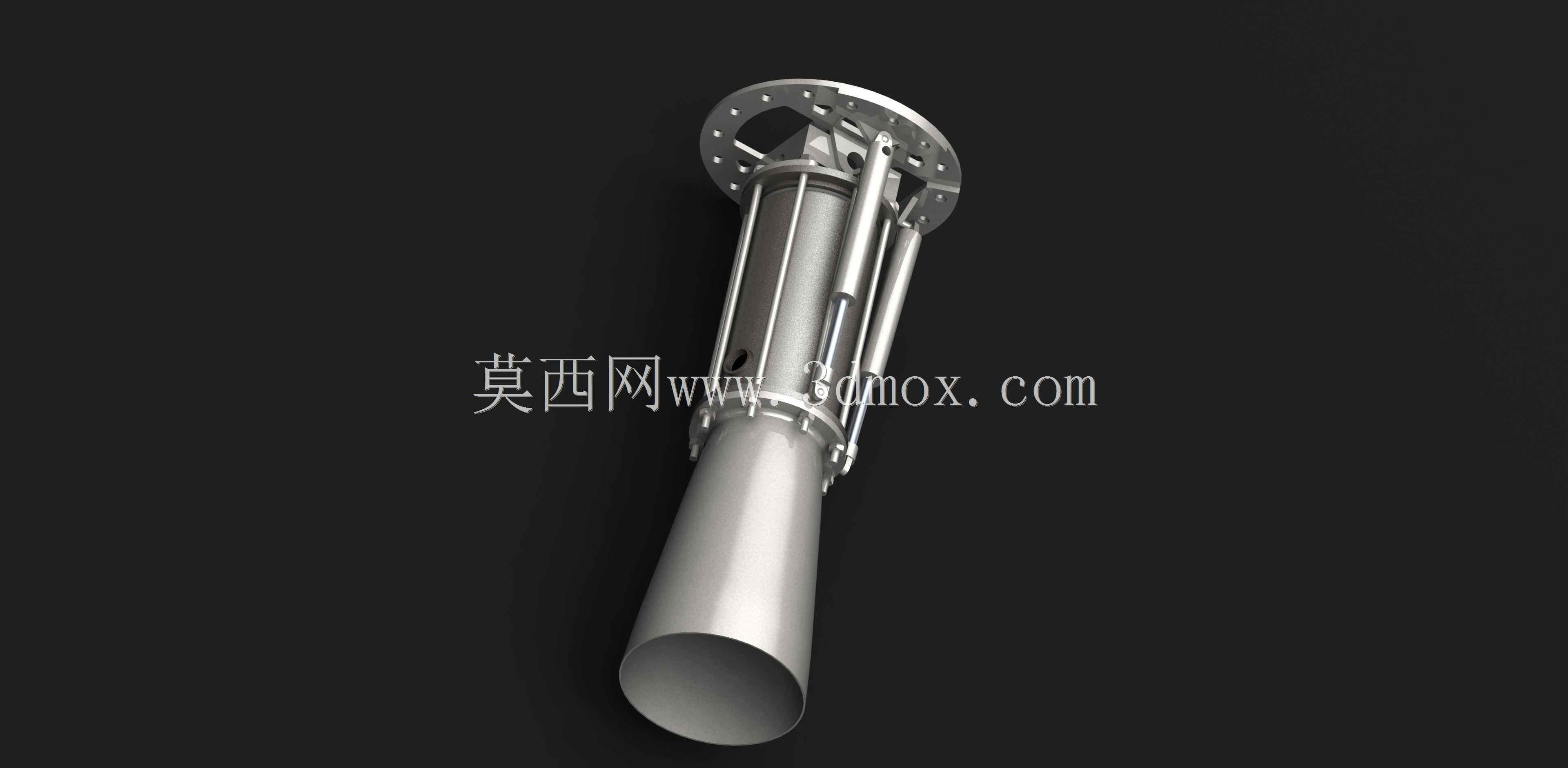

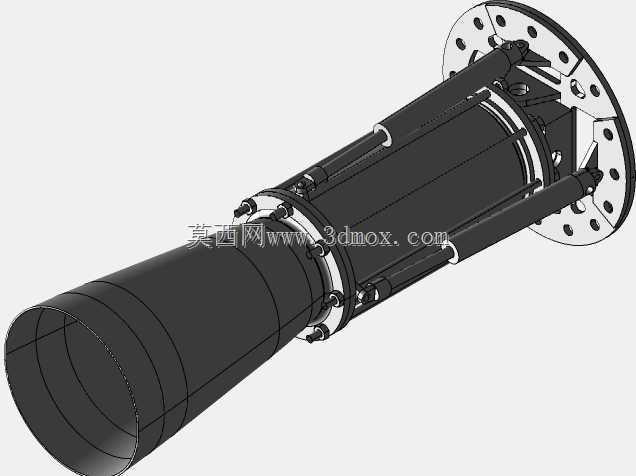

在航天推进系统的方案论证阶段，这类液体火箭推力室的概念结构模型，常被用于总体布局匹配、管路走向干涉检查以及安装接口的前期校核，不会直接用于热试车或正式飞行产品的生产制造。从结构布局来看，模型顶部采用带均布螺栓孔的法兰安装边，这一边界尺寸需要匹配箭体承力舱段的对接接口，孔位分布遵循航天法兰连接的通用设计规范，保证对接时的同轴度与载荷传递均匀性，避免推力传递过程中出现附加弯矩。燃烧室段采用圆柱形筒体结构，外部沿周向均匀布置多根承力支撑杆，既承担喷管延伸段传递的轴向推力，也为外部推进剂管路、传感器安装支架预留了充足的布置空间，不会出现管路与结构件的空间干涉。喷管段采用收敛-扩张型面设计，型面过渡平滑，从燃烧室喉部到喷管出口的扩张段按照理想推力特性的流道轮廓构建，虽然是概念模型，型面的曲率变化也符合气动设计的基本逻辑，能够直观展示推力室的流道走向。在实际工程应用中，这类概念模型可以帮助总体设计团队快速完成舱段布局的迭代，不需要等待详细设计阶段的全套参数，就能提前验证推力室与周边贮箱、管路、伺服机构的空间兼容性，减少后期详细设计阶段的大改工作量。设计思路上优先还原了推力室的核心结构层级，从顶部安装法兰、燃烧室筒体、外部承力构件到尾部喷管，各部分的连接关系清晰，没有冗余的细碎结构，方便设计人员在此基础上根据具体的推进剂类型、推力参数调整各段的尺寸比例。安装边界方面，顶部法兰的外径、螺栓孔分度圆直径、喷管出口的外径、推力室整体的轴向长度都做了符合常规液体火箭发动机量级的比例设定，能够直接嵌入到全箭的总体装配模型中，完成初步的质心计算、安装间隙检查。对于三维建模从业者而言，这类模型也能帮助理解航天动力产品的结构逻辑，掌握大长径比筒体构件、法兰连接结构、异型喷管曲面的建模思路，熟悉航天产品结构设计中对安装接口、载荷传递路径、空间避让的基本要求，避免建模过程中出现不符合工程实际的结构硬伤。
