双转子125cc排量万克尔转子发动机结构

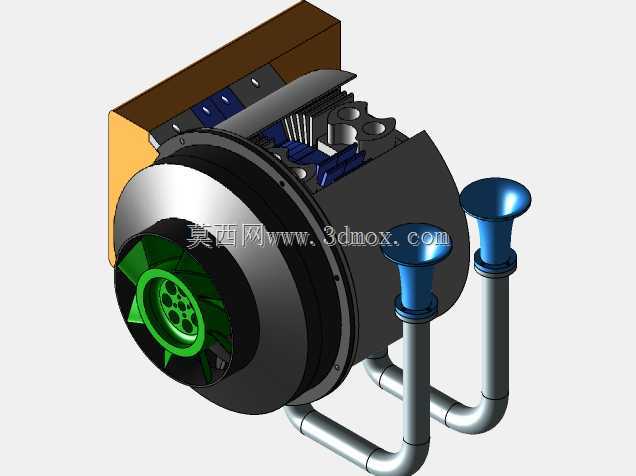

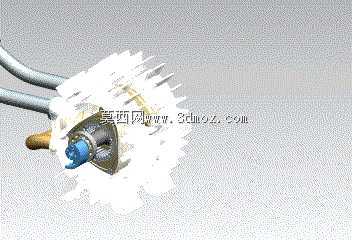

这款双转子结构的万克尔动力装置，在小排量动力输出场景中有着独特的应用优势，相比同排量往复式活塞发动机，其整体轴向尺寸更紧凑，运转过程中无往复运动部件带来的惯性冲击，高转速区间的动力输出平顺性表现突出，常被适配在轻量化运动载具、小型航空实验平台、便携动力机组这类对动力单元体积重量有严苛限制的场景中。从结构设计逻辑来看，该装置采用双转子串联布局，单转子排量设定为62.5cc，总排量125cc，双转子的相位差设置抵消了单转子结构固有的扭矩波动问题，让输出轴的动力传递更平稳，减少了配套传动系统的抗扭设计冗余。进气端采用双独立喇叭口进气道设计，这种结构能在高转速工况下利用进气谐振效应提升充气效率，匹配转子机高转出力的特性，进气道的弯折角度经过流道优化，避免进气过程中产生不必要的紊流影响进气填充率。前端集成的离心式散热风扇结构，直接与输出主轴联动，无需额外驱动机构，在发动机运转时即可形成定向气流，覆盖转子壳体的散热鳍片区域，满足小体积动力单元的风冷散热需求，省去了复杂的液冷管路与散热组件，进一步压缩了整体安装空间。从安装边界来看，该动力单元的主体壳体为圆柱形结构，最大外径适配小型载具的动力舱安装位，进气喇叭口向上延伸的高度、排气侧接口的伸出长度都经过尺寸校核，在紧凑布局下预留了管路连接的操作空间，输出轴端的连接法兰采用标准花键结构，可直接匹配对应规格的离合器或传动连接件，无需额外设计转接结构。转子壳体的密封槽位置、端盖的螺栓排布都遵循了万克尔发动机的成熟密封设计逻辑，保证径向密封片与端面密封件的贴合压力均匀，减少工作过程中的燃气泄漏问题，提升燃烧效率与运行稳定性。在实际选型适配时，这类小排量双转子动力单元更适合追求高功率密度、低振动水平的应用场景，其整体重量比同功率四冲程活塞发动机轻40%左右，运动部件数量减少近60%，后期维护的拆检流程更简便，对于需要在有限空间内布置足够动力输出的设计项目来说，该结构的三维数模可直接用于安装干涉校验、动力匹配仿真、周边附件布局设计，能大幅缩短前期方案验证的周期，数模中各部件的配合间隙、安装孔位都按照实际加工装配要求设定，可直接作为结构优化的基础参考，针对不同应用场景调整进气道长度、散热风扇叶片角度、输出轴连接形式时，也能依托现有结构快速完成参数调整，避免从零开始建模的重复工作。
