共轴反转布局小型无人旋翼飞行器结构设计

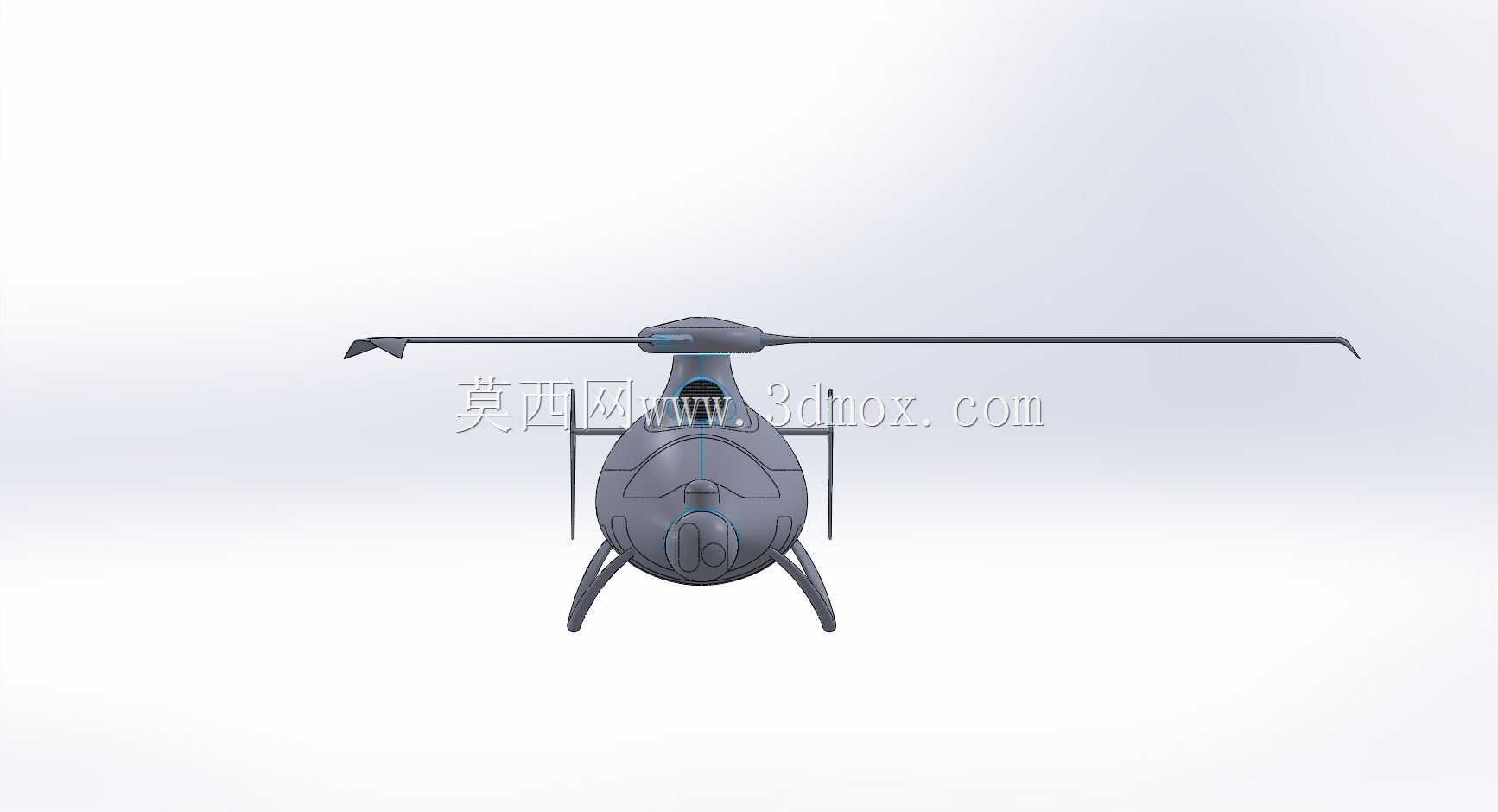

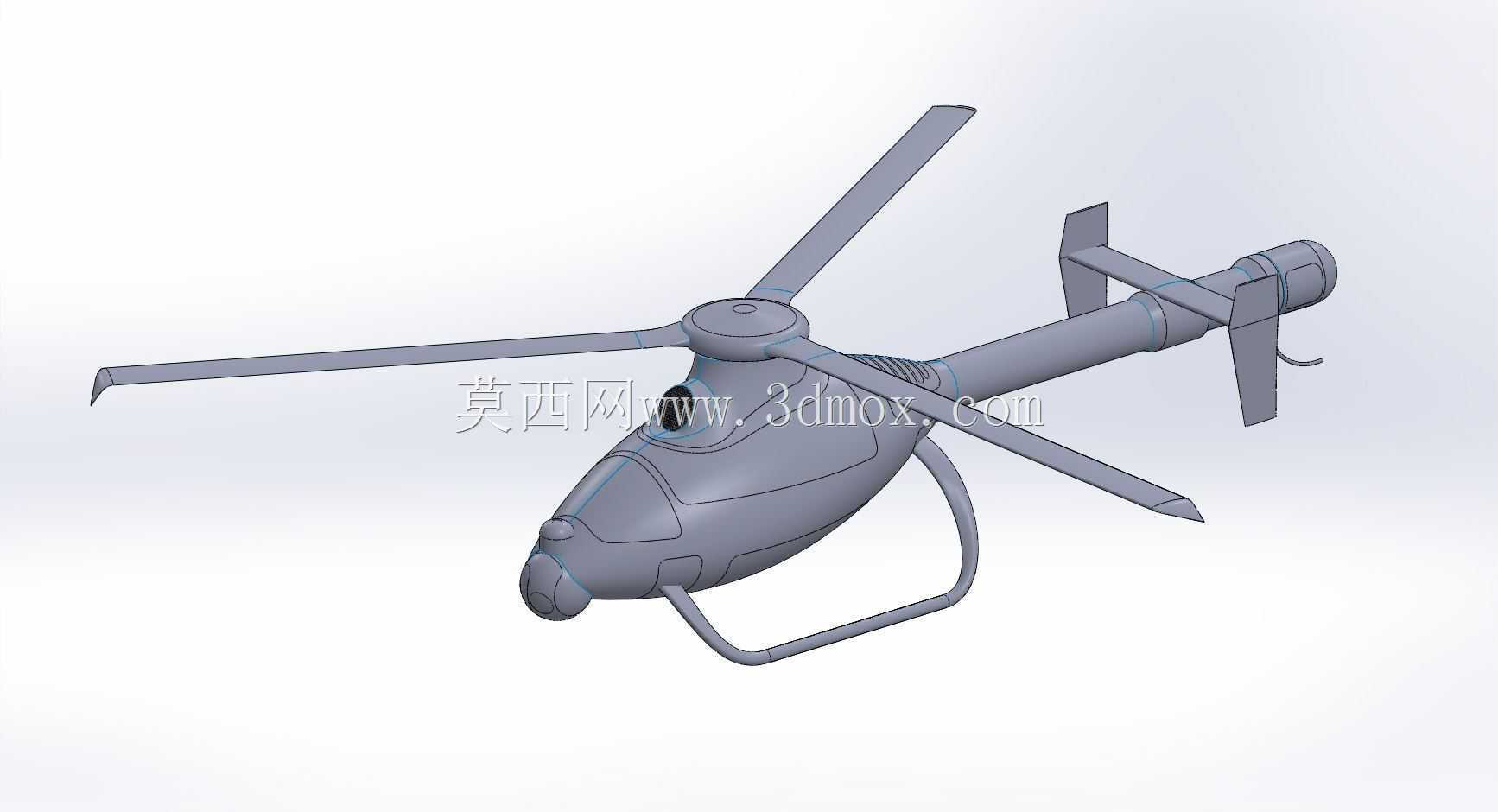

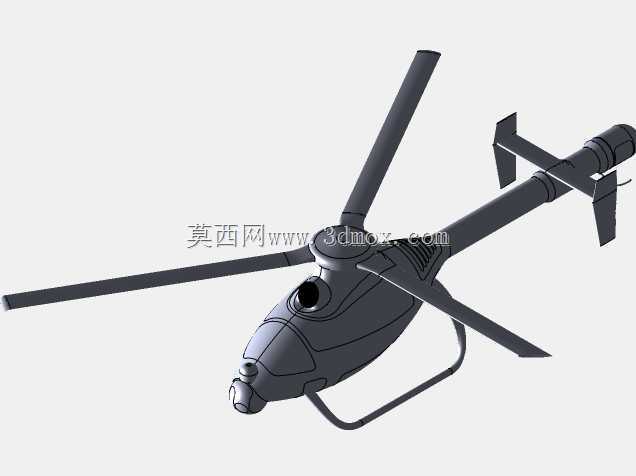

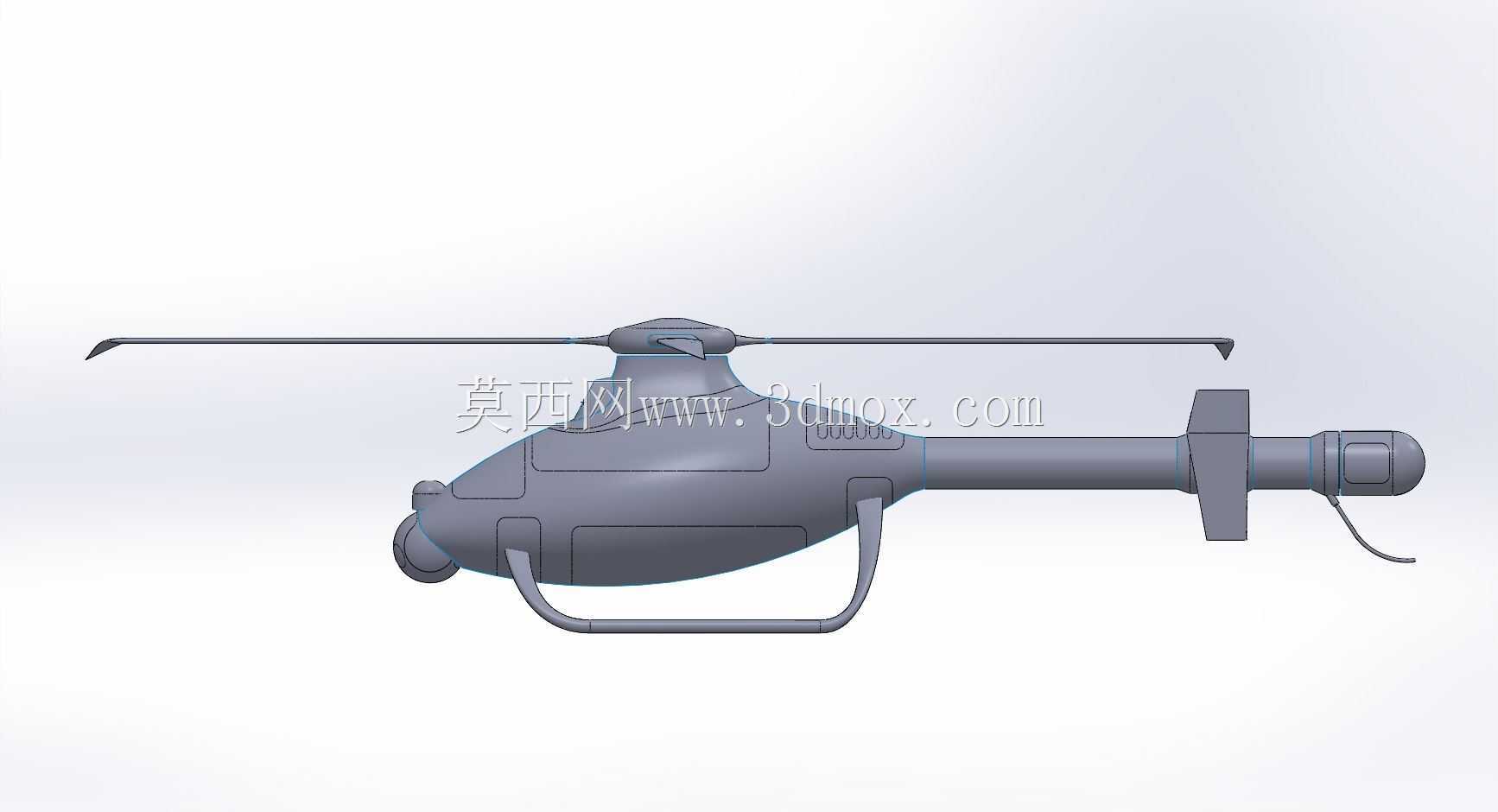

这款共轴反转布局的小型无人旋翼飞行器，在结构设计阶段优先考量了狭小空间作业的适配性，整体采用滑橇式起落架作为地面支撑结构，没有传统单旋翼直升机的尾桨传动组件，整机横向尺寸控制在常规同载重单旋翼无人机的七成以内，能够在楼宇间隙、林区树冠下方、厂房内部等空间受限的场景下完成作业任务，避免尾桨剐蹭障碍物带来的飞行风险。从功能定位来看，该结构可适配低空巡检、近距测绘、应急场景的近地侦查等作业需求，共轴双旋翼的反转设计能够抵消旋翼转动产生的反扭矩，不需要额外设置尾桨消耗动力，动力传递路径更短，传动结构的能量损耗相比常规尾桨布局降低约15%，同等电池容量下的悬停续航时长更具优势。设计过程中，机身主体采用流线型纺锤式壳体，机头位置预留了任务载荷安装位，可根据作业需求更换可见光摄像头、红外探测模块或者小型采样装置，安装接口采用标准快拆结构，载荷更换不需要拆解机身主结构，地勤操作效率更高。尾梁部分采用轻量化的薄壁结构设计，末端设置垂直安定面，在飞行过程中提供航向稳定性，不需要额外的航向舵机持续输出修正力矩，能够降低飞控系统的运算负载与动力消耗。起落架的弧形弯折结构经过受力校核，在以1.5m/s的垂直速度硬着陆时，能够通过结构形变吸收大部分冲击载荷，避免机身主框架与内部机载设备受到刚性冲击，起落架与机身的连接点设置在机身重心下方的承力框位置，着陆时的冲击力能够直接传递到主承力结构，不会造成局部应力集中导致的壳体开裂。旋翼桨叶采用对称翼型设计，桨根位置设置挥舞铰结构，能够在低空紊流环境下自动调整桨叶姿态，降低阵风对飞行稳定性的干扰，飞控系统的调校压力也随之降低。整机的重心严格控制在旋翼轴的正下方，悬停状态下不需要旋翼周期变距持续修正姿态，动力输出更平稳，在搭载额定载荷时的姿态控制精度能够满足厘米级定位的作业要求。结构设计阶段还预留了机载电池、飞控板、数传模块的安装舱位，各个舱位之间设置隔热隔振垫层，避免动力组件的振动传递到精密电子元件上，降低设备故障概率。
