二战航空发动机凸轮轴结构设计

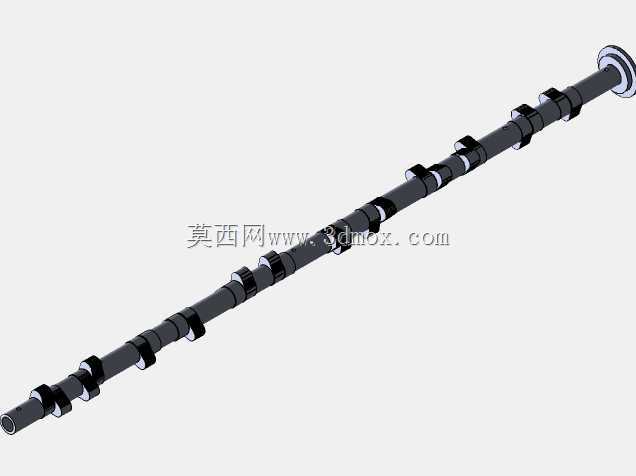

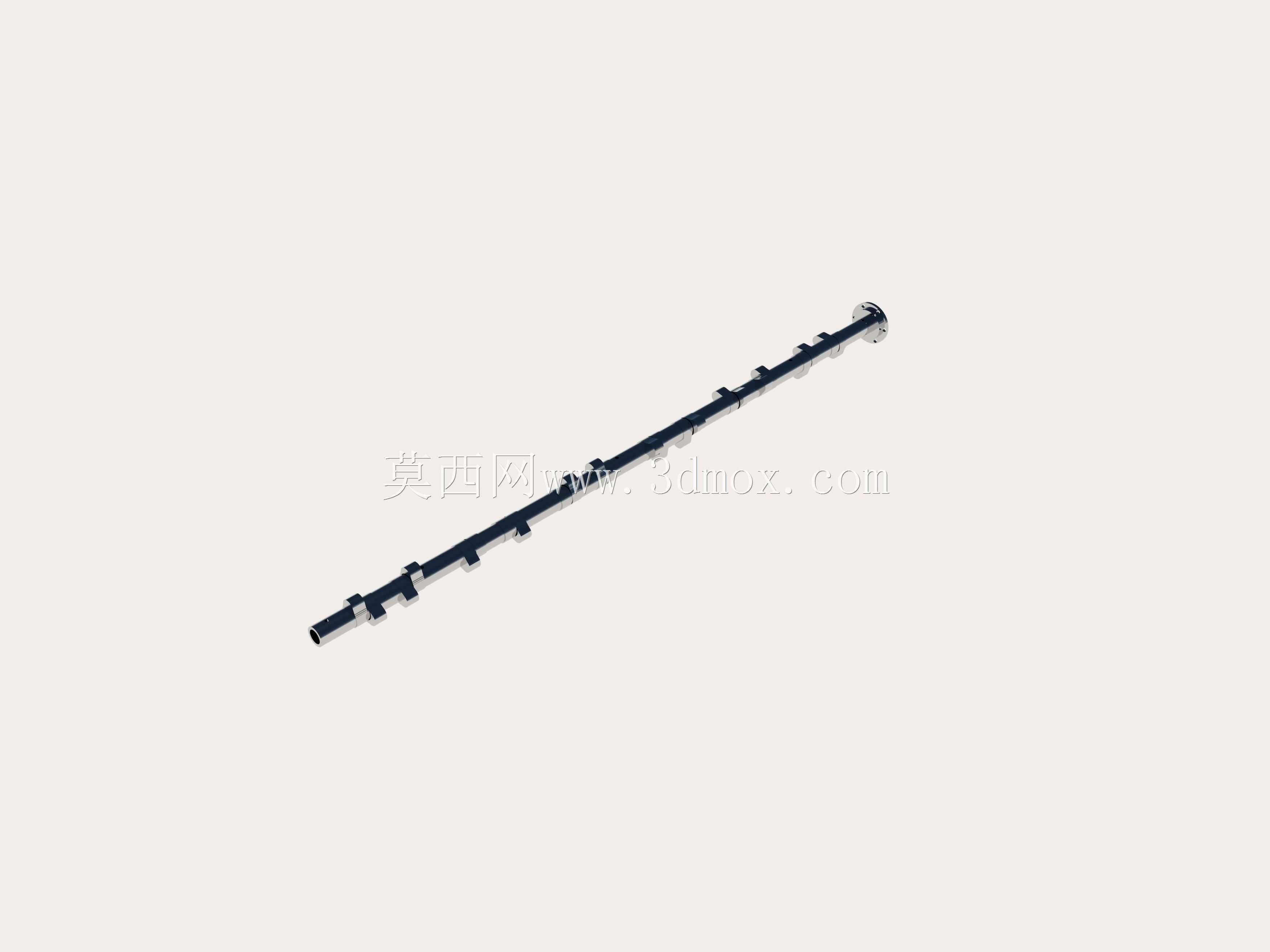

该凸轮轴作为往复式航空发动机配气机构的核心传动部件，主要承担按预设正时顺序驱动各气缸进排气门启闭的功能，直接决定发动机的充气效率、工况稳定性与动力输出上限，在大排量星型航空发动机的配气系统中，这类长轴式凸轮轴需要同时适配多组气缸的配气相位要求，加工精度与形位公差控制直接影响整机运行的可靠性。从结构设计来看，该凸轮轴采用整体式长轴布局，沿轴向依次布置多组凸轮型面，每组凸轮的升程曲线、相位角均经过匹配计算，能够对应不同气缸的进排气时序，避免气门启闭冲突与气流干涉。轴身设置有多处轴颈支撑位，用于装配到发动机缸体的对应轴承座内，支撑位的直径公差、圆柱度要求严格，需保证高速旋转工况下的径向跳动量控制在允许范围内，避免轴系振动引发的配气相位偏差。轴端设置有专用连接结构，用于对接正时传动系统，可通过齿轮或传动结构接收曲轴输出的动力，传动比严格匹配发动机工作循环要求，保证曲轴与凸轮轴的转速比维持在2:1的固定值，适配四冲程内燃机的工作逻辑。设计过程中针对航空发动机的高转速、高负荷工况，对凸轮型面的接触应力做了针对性校核，凸轮工作面的升程段采用平滑过渡曲线，可减少气门启闭过程中的冲击载荷，降低挺柱与凸轮接触面的磨损速率，延长部件维护周期。轴身的径向尺寸经过轻量化优化，在保证结构刚度、满足扭转强度要求的前提下尽可能降低轴体自重，减少高速旋转时的转动惯量，提升发动机的响应速度。安装边界方面，各轴颈的同轴度要求统一，装配时需依次穿入缸体各道轴承座，轴向通过端部挡圈结构实现限位，控制轴向窜动量在合理区间，避免凸轮轴向位移导致的配气相位偏移。凸轮与轴身采用一体化加工成型，不存在分体装配的连接间隙，可避免长期交变载荷下的连接松动问题，适配航空动力装置高可靠性的使用要求。在3D打印适配优化上，轴端附件位置加大了外径尺寸，省去部分预攻螺纹孔的加工步骤，可降低打印过程中的支撑阻力，提升成型成功率，打印完成后仅需简单后处理即可满足装配验证需求，适合用于航空发动机结构教学、复古航空动力装置复刻、配气机构原理演示等场景，也可作为内燃机设计课程中凸轮轴结构选型的参考案例，帮助设计人员理解长轴式多缸凸轮轴的布局逻辑与尺寸匹配要点。
