冷轧钢制悬挂连接片结构设计

　　在小型实验动力装置、改装越野车辆的底盘附属结构搭建场景中，这类悬挂连接片是承担载荷传递、部件定位的核心小尺寸承载件，别看零件整体轮廓不大，实际装机时要承受持续的振动载荷、瞬时的冲击拉力，设计阶段的细节处理直接影响整套连接结构的使用寿命。从实际使用需求出发，这类零件的基材选用1/4英寸厚度的冷轧钢板，这类材料在高校工程力学实验室、小型机加工车间属于常备耗材，材料本身经过冷轧工序后内部存在一定的加工硬化效应，含硫量控制在合理区间，虽然焊接时容易产生少量结渣，但胜在成本可控、强度冗余充足，完全能满足非核心承力路径上的连接需求。

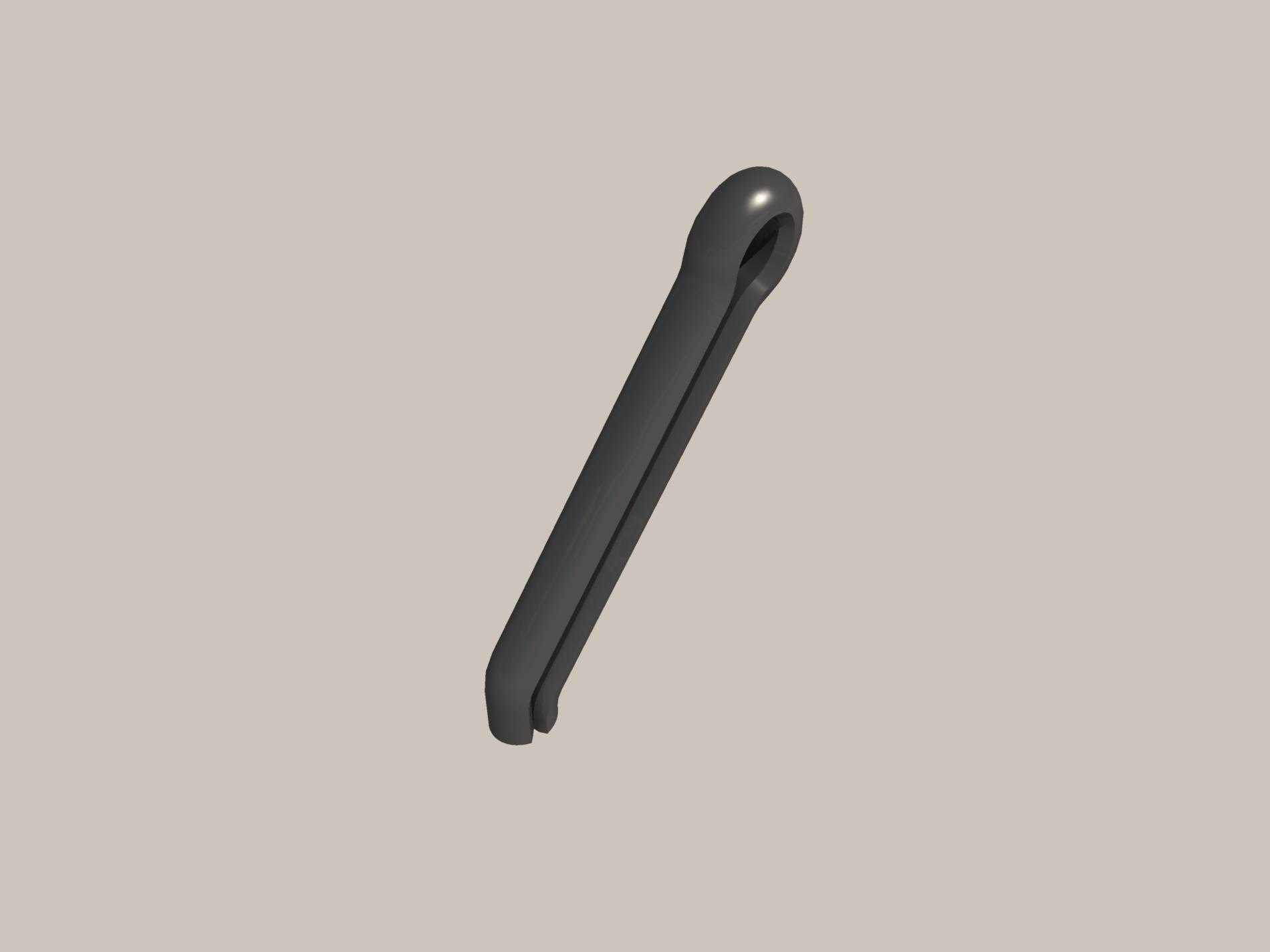

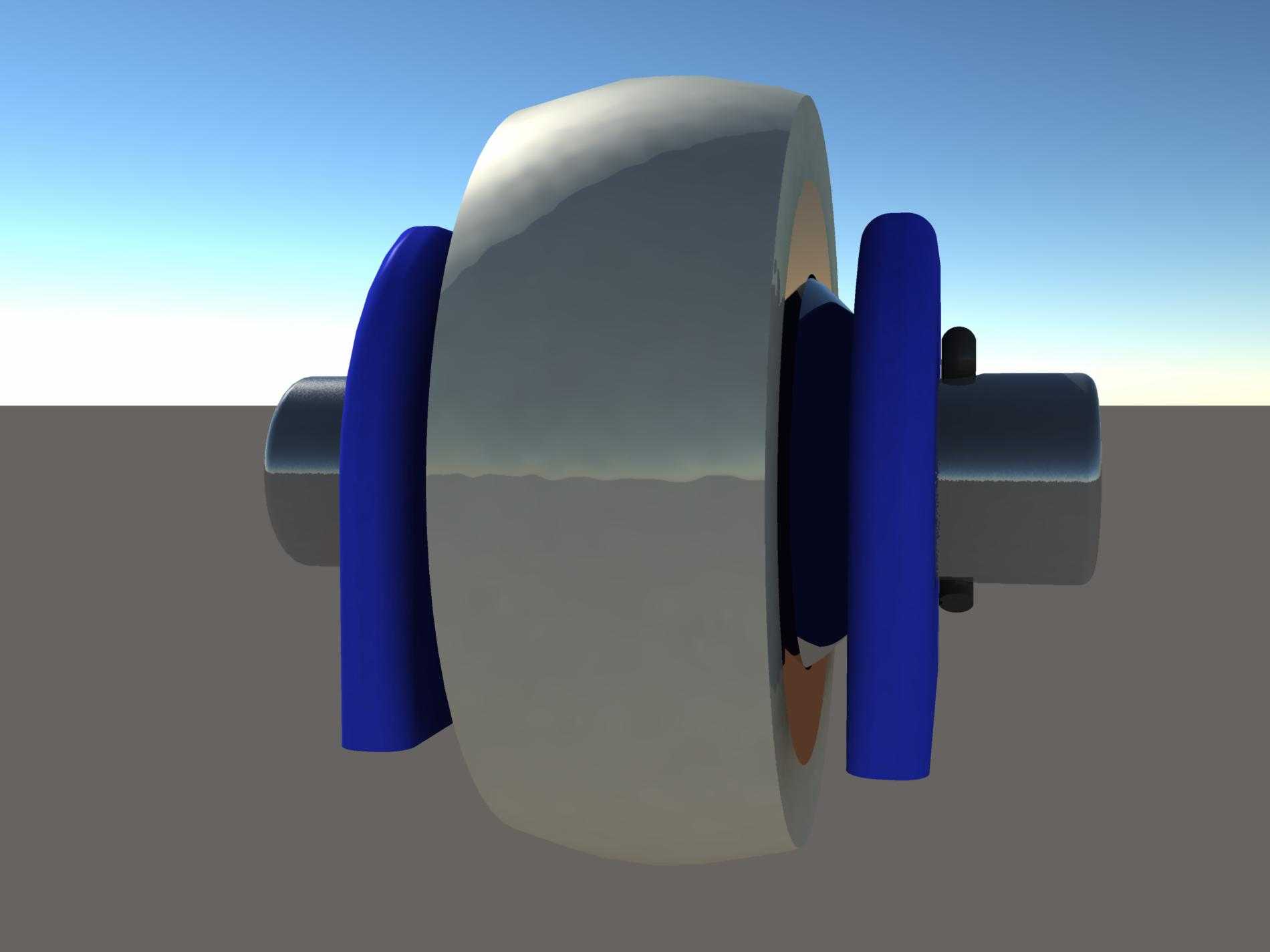

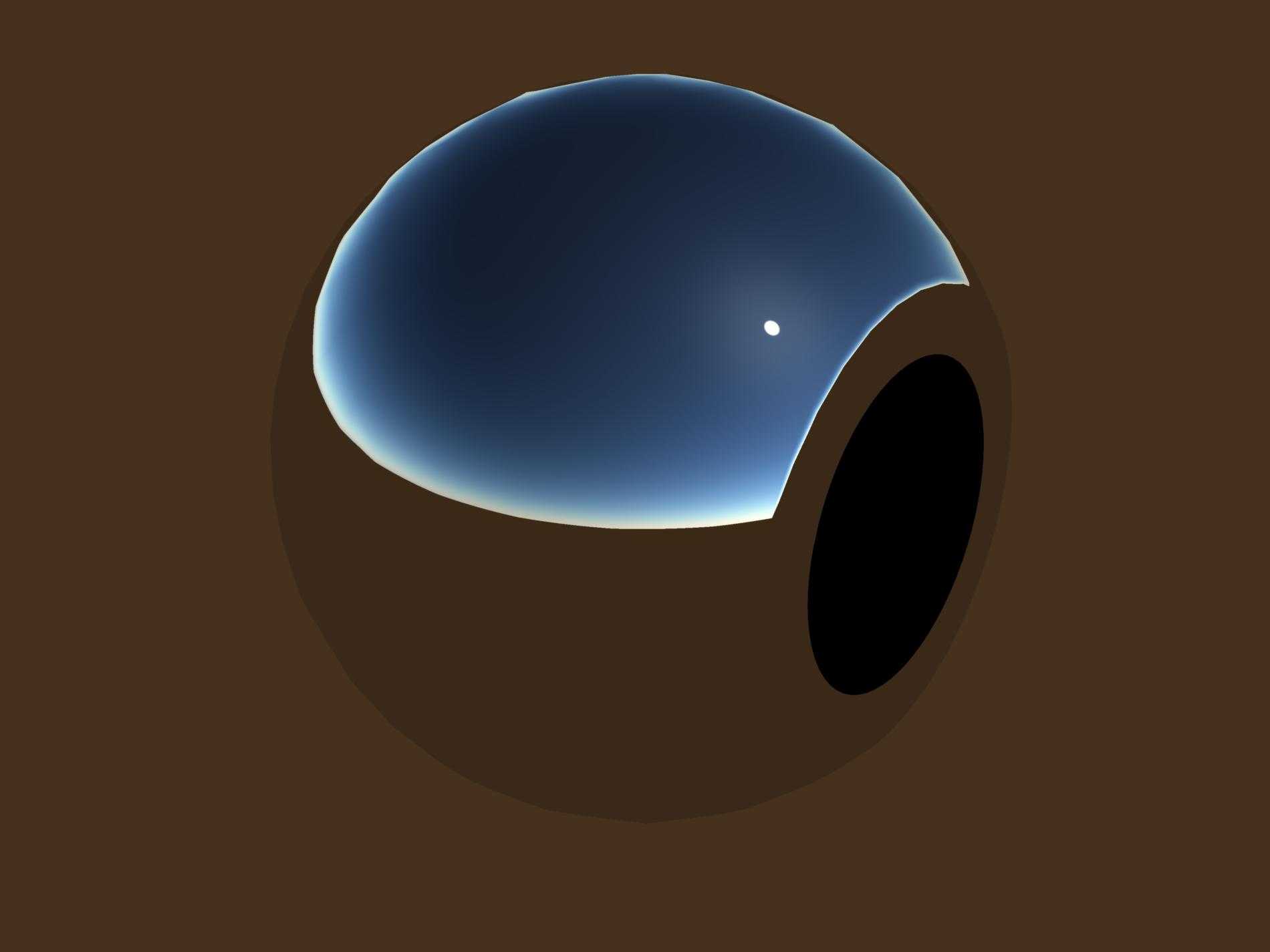

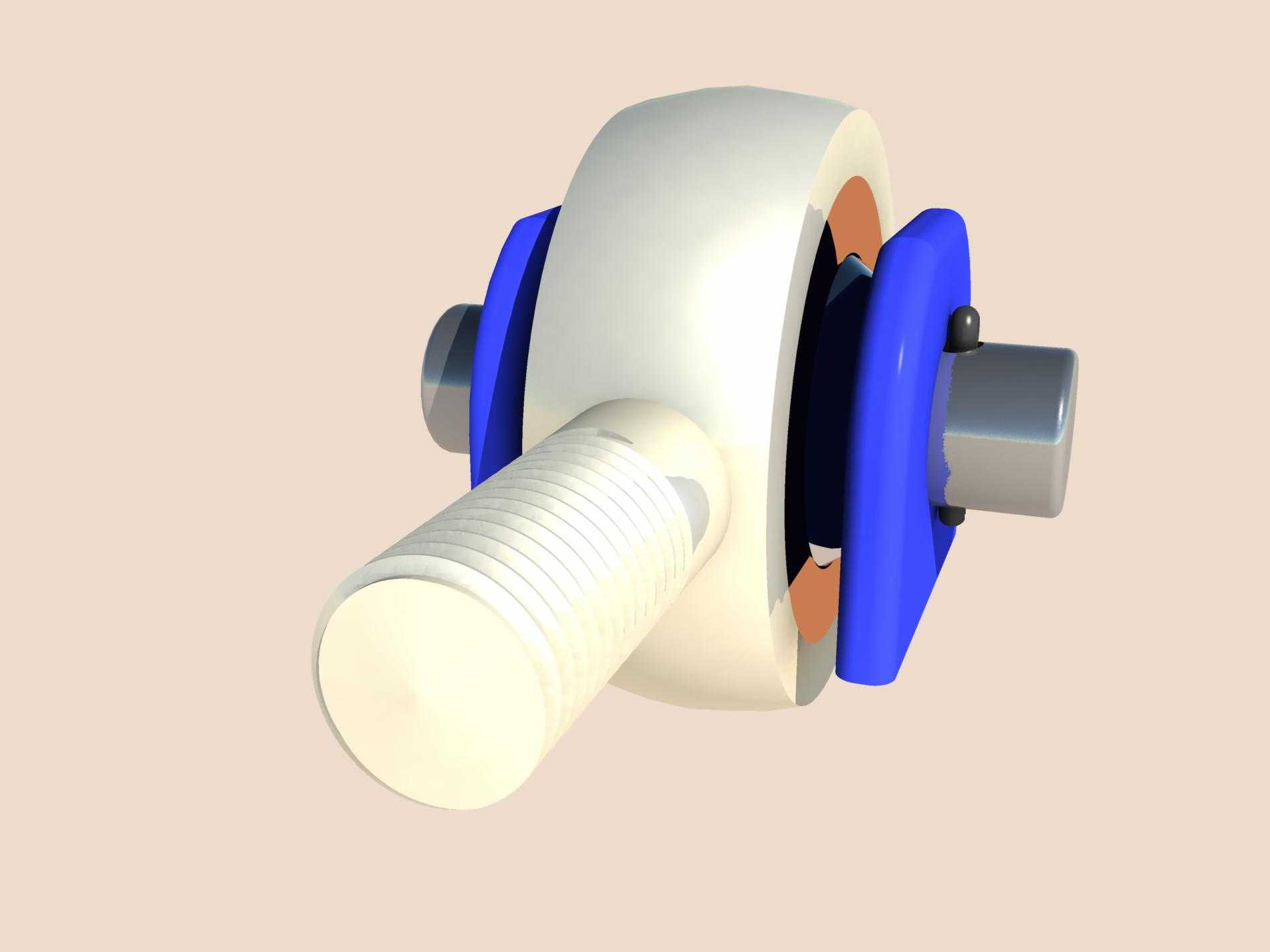

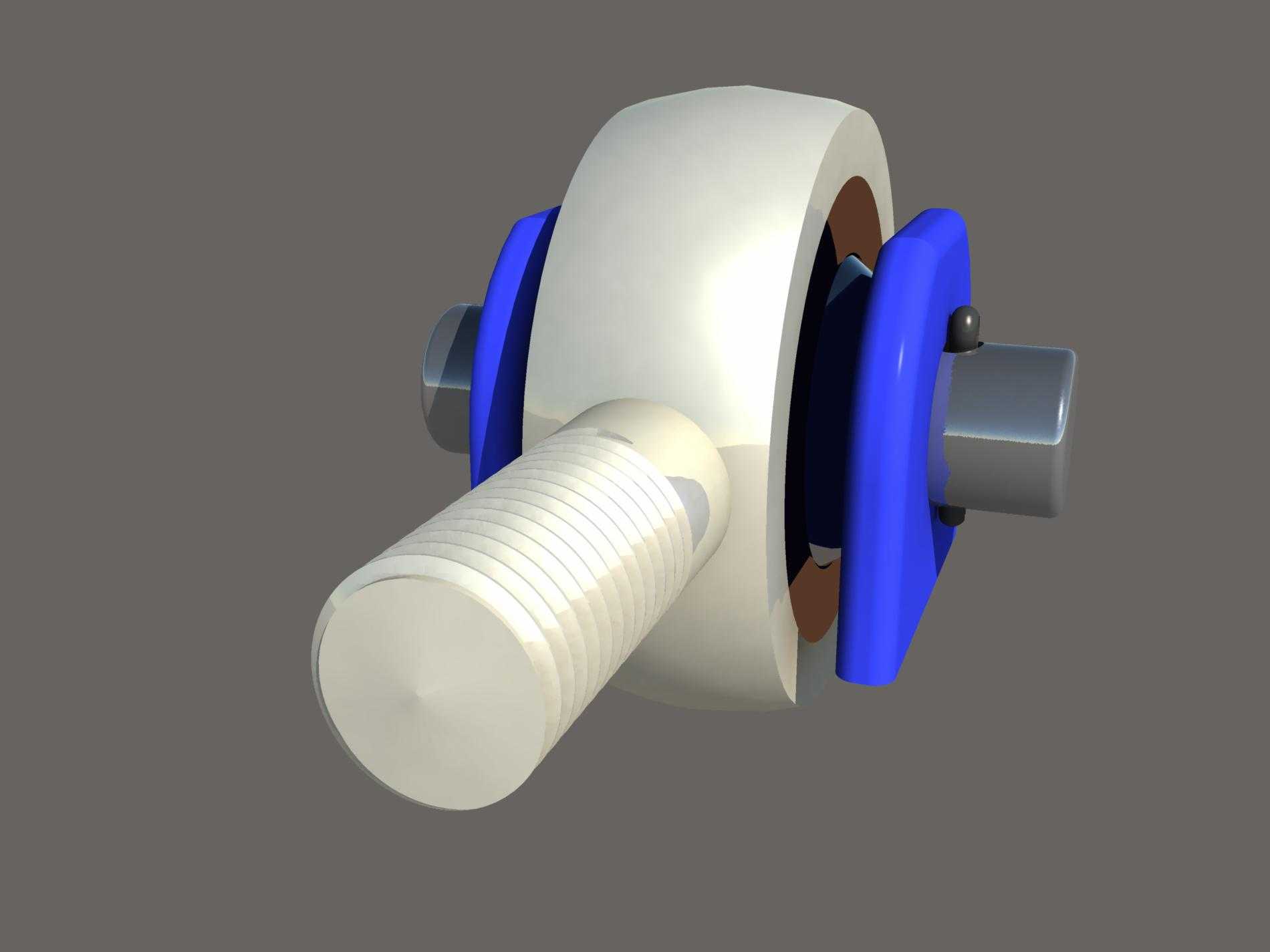

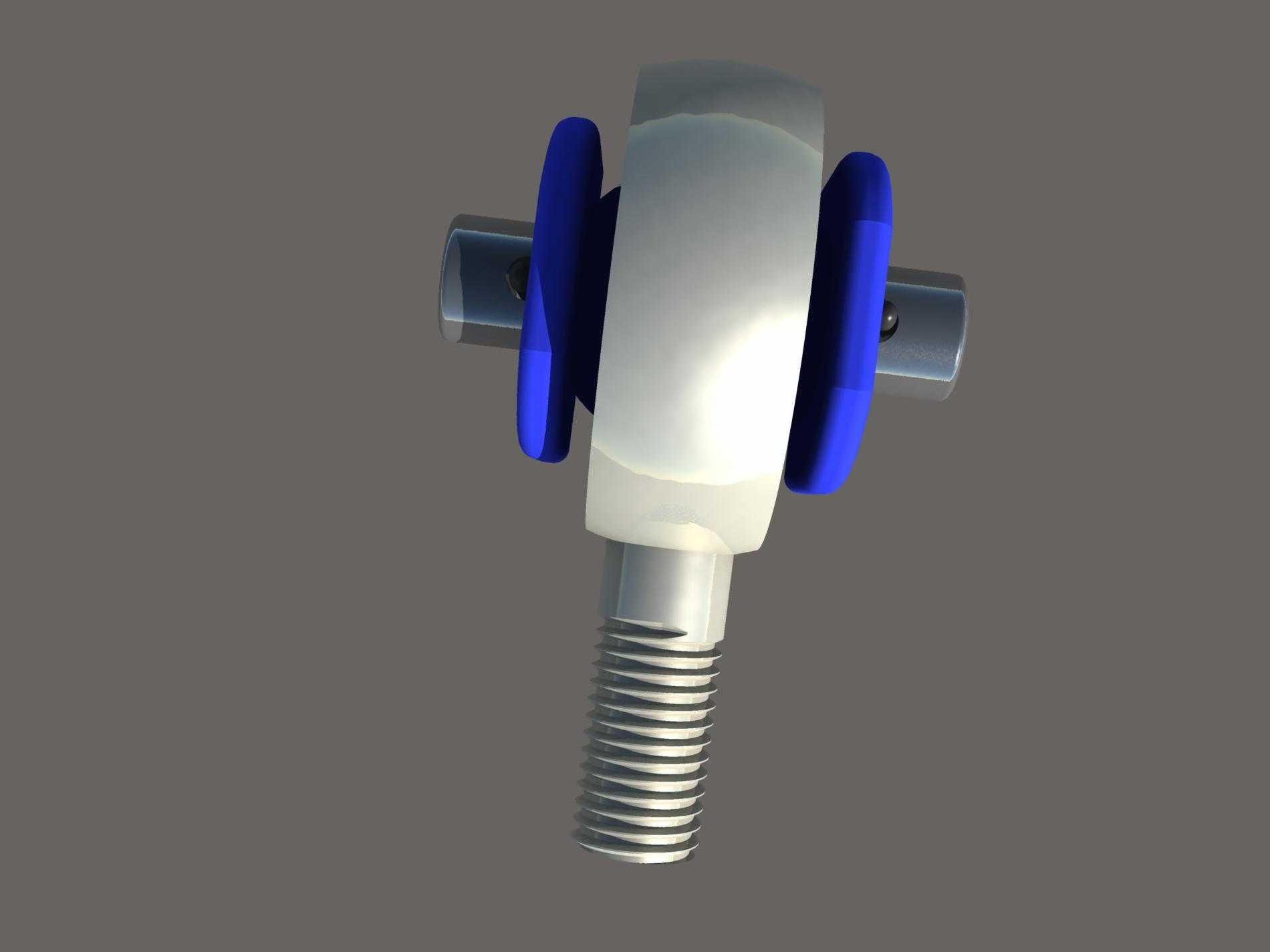

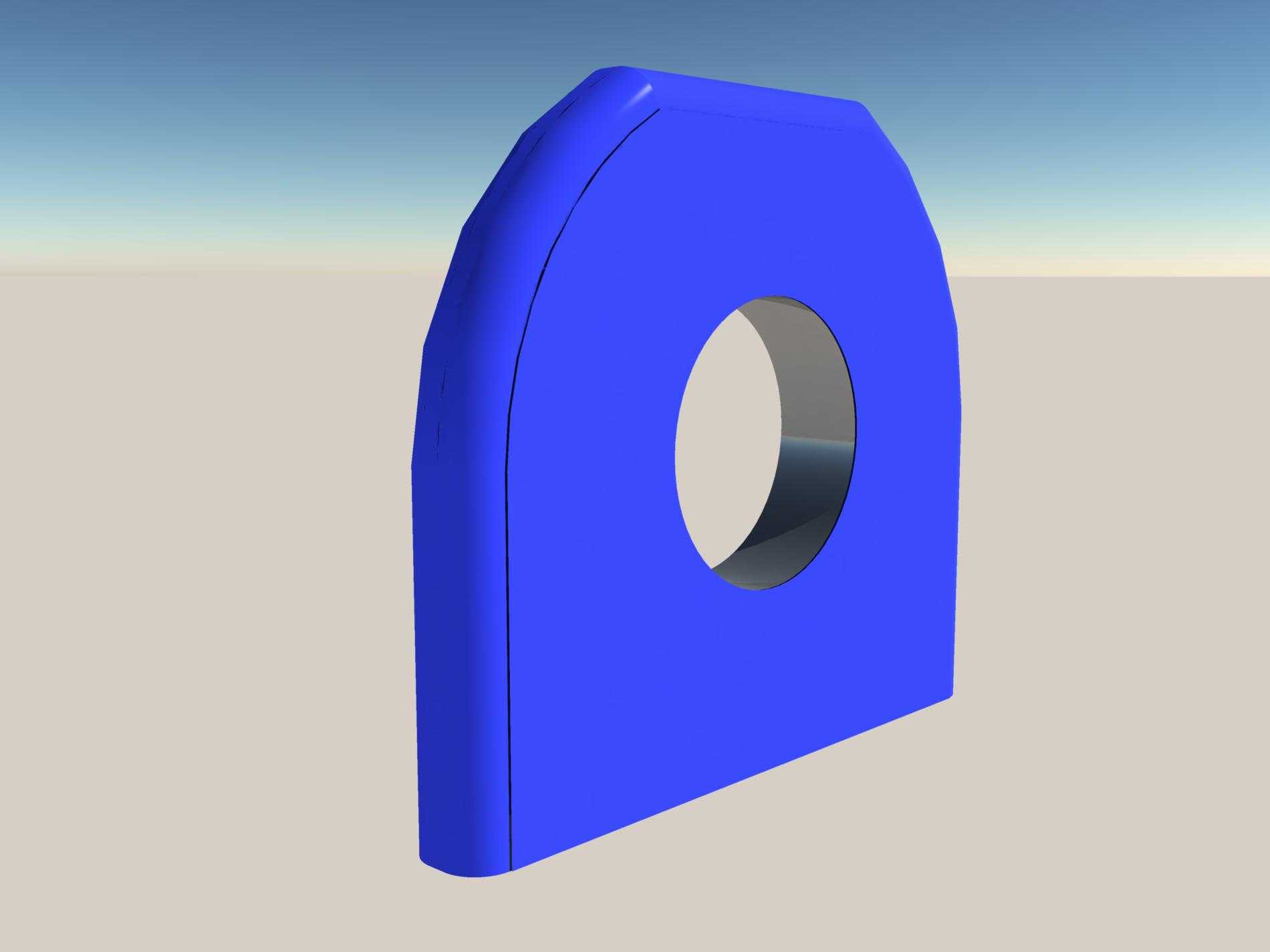

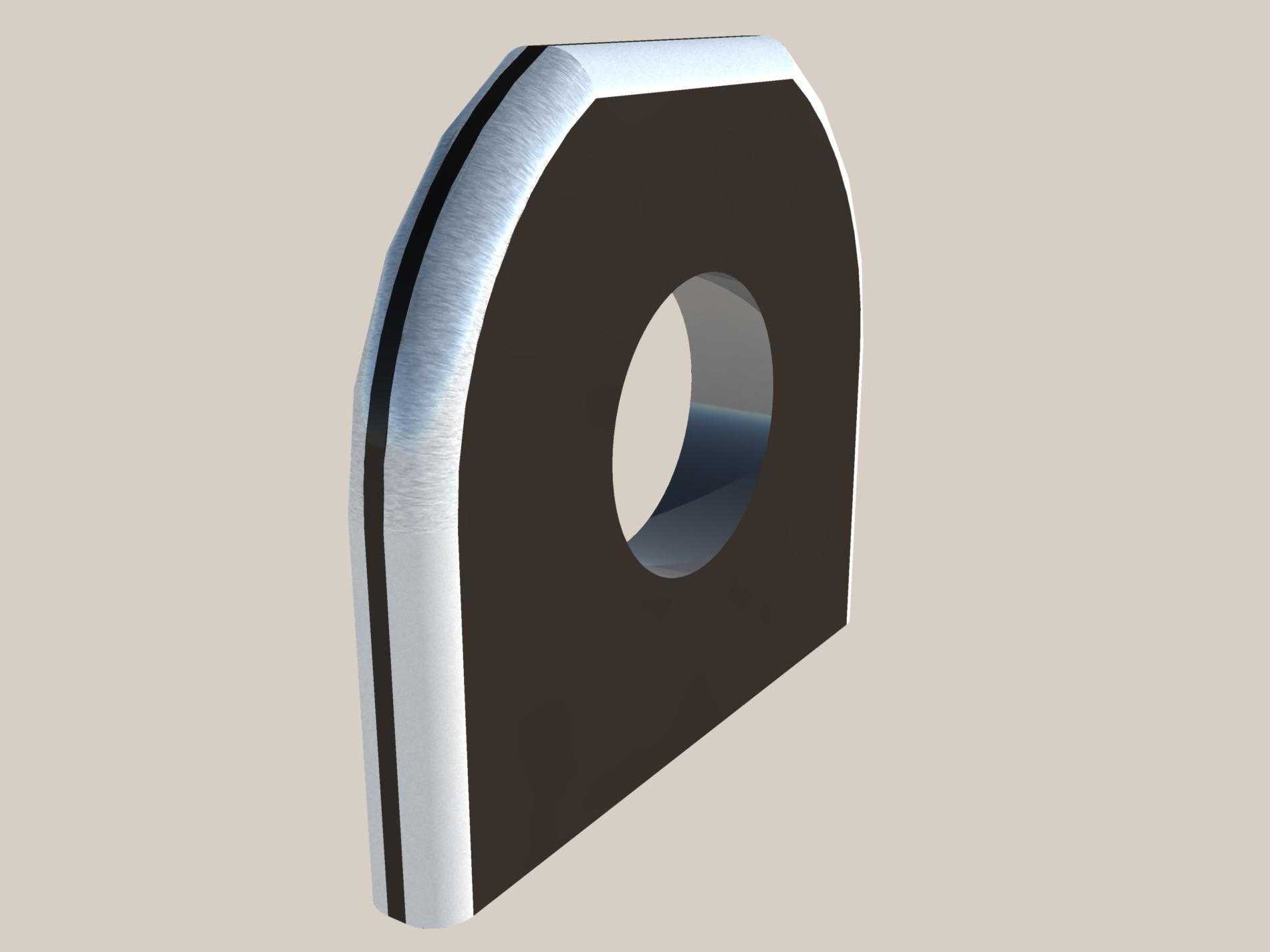

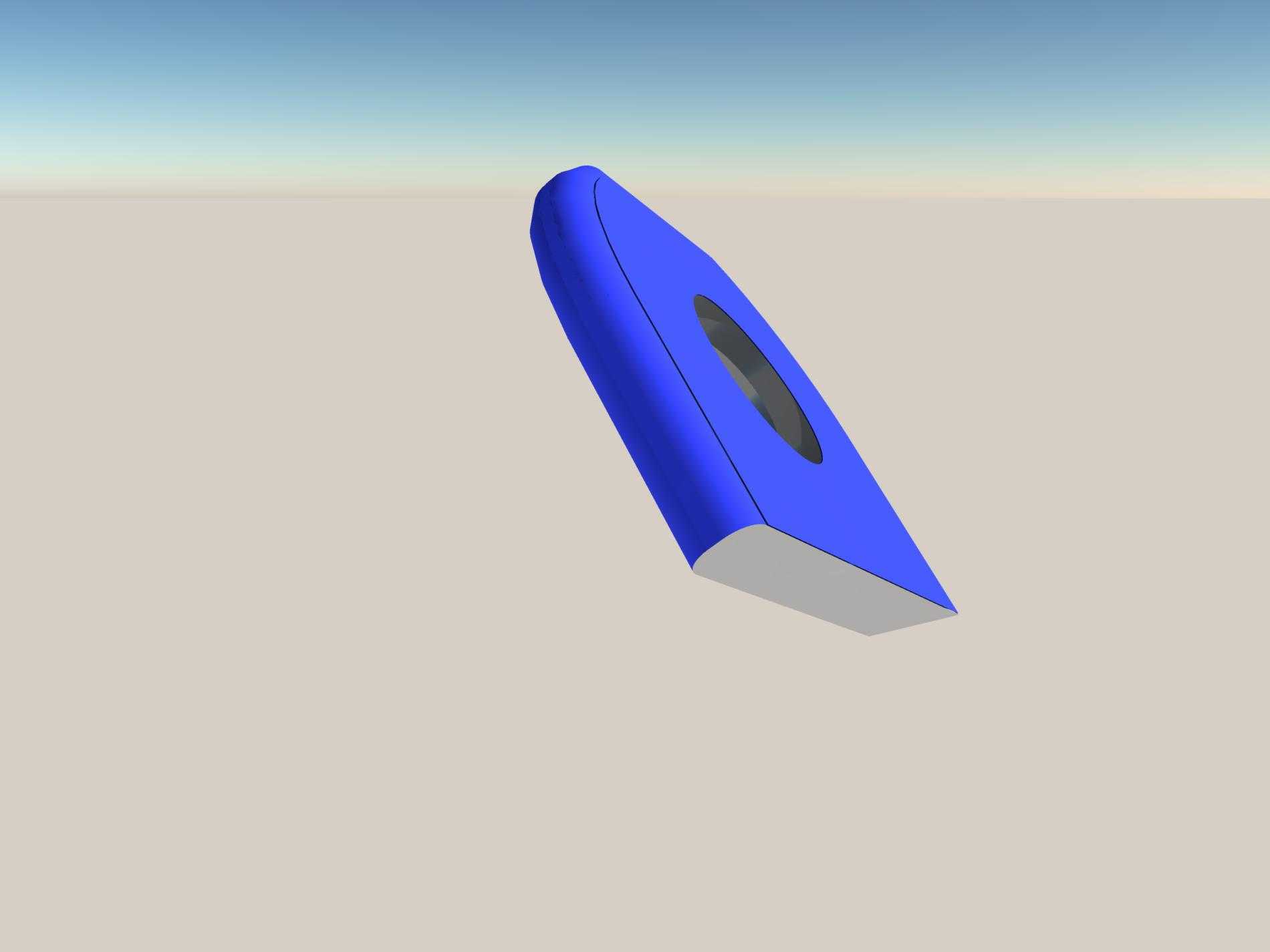

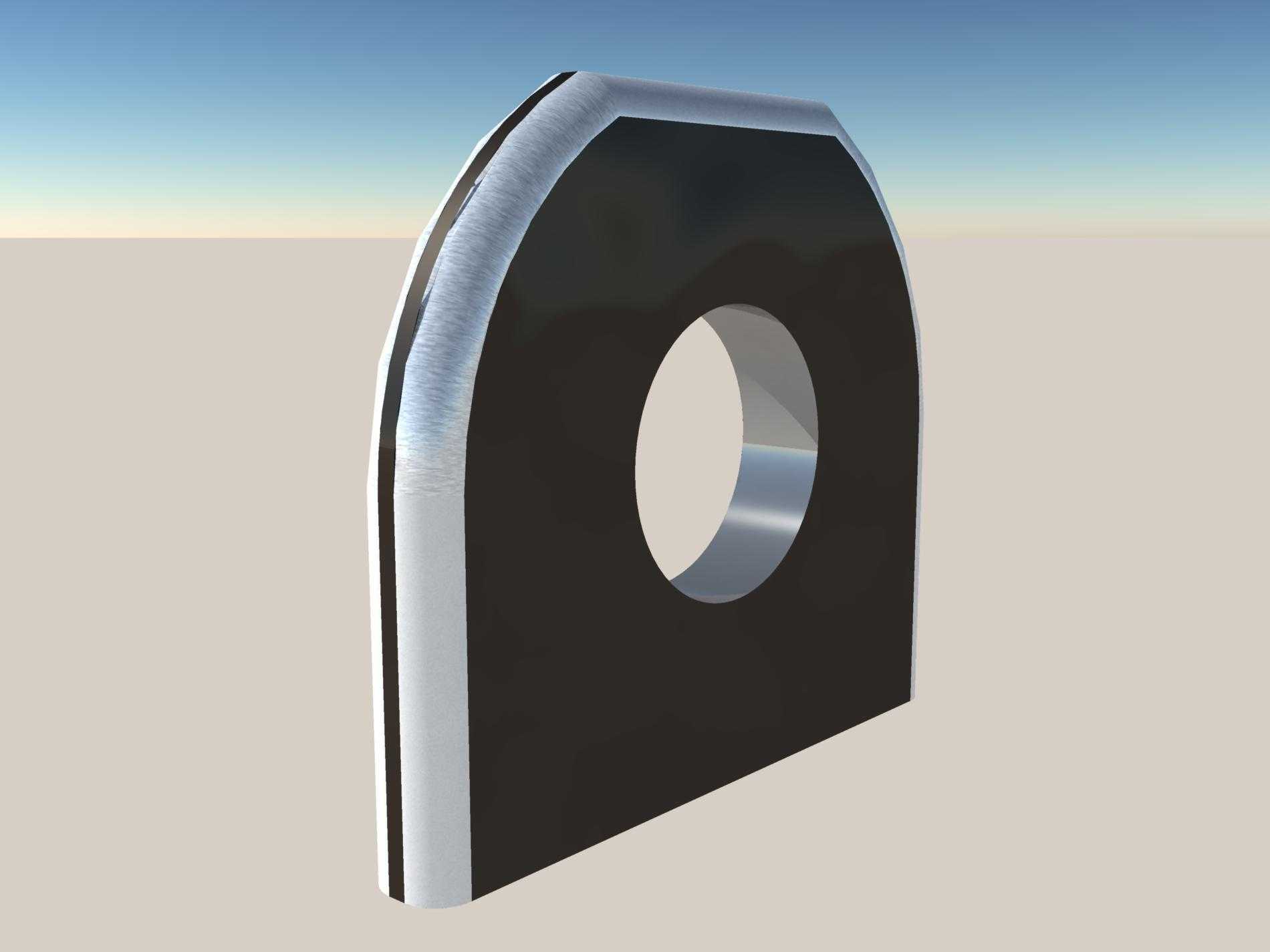

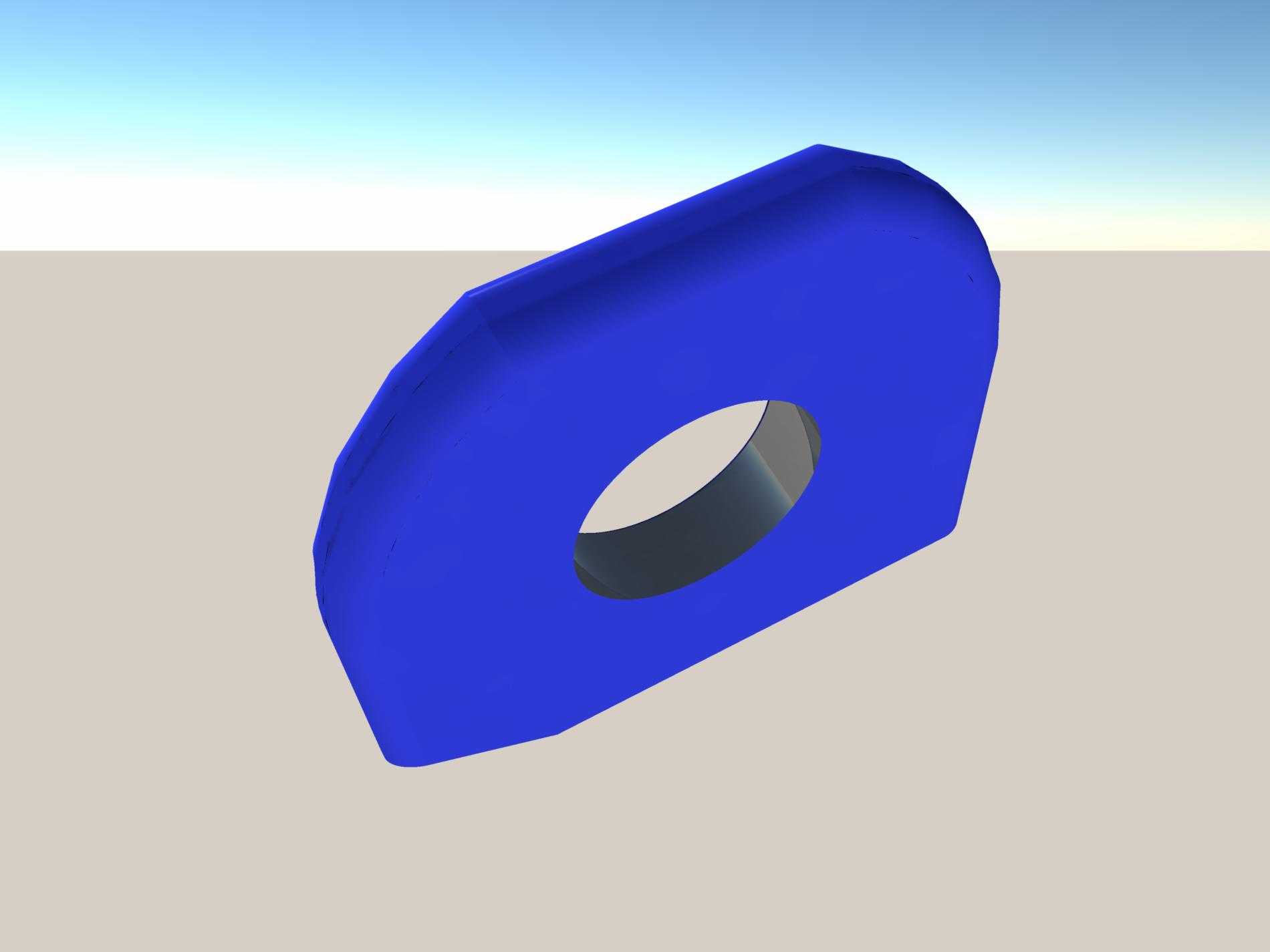

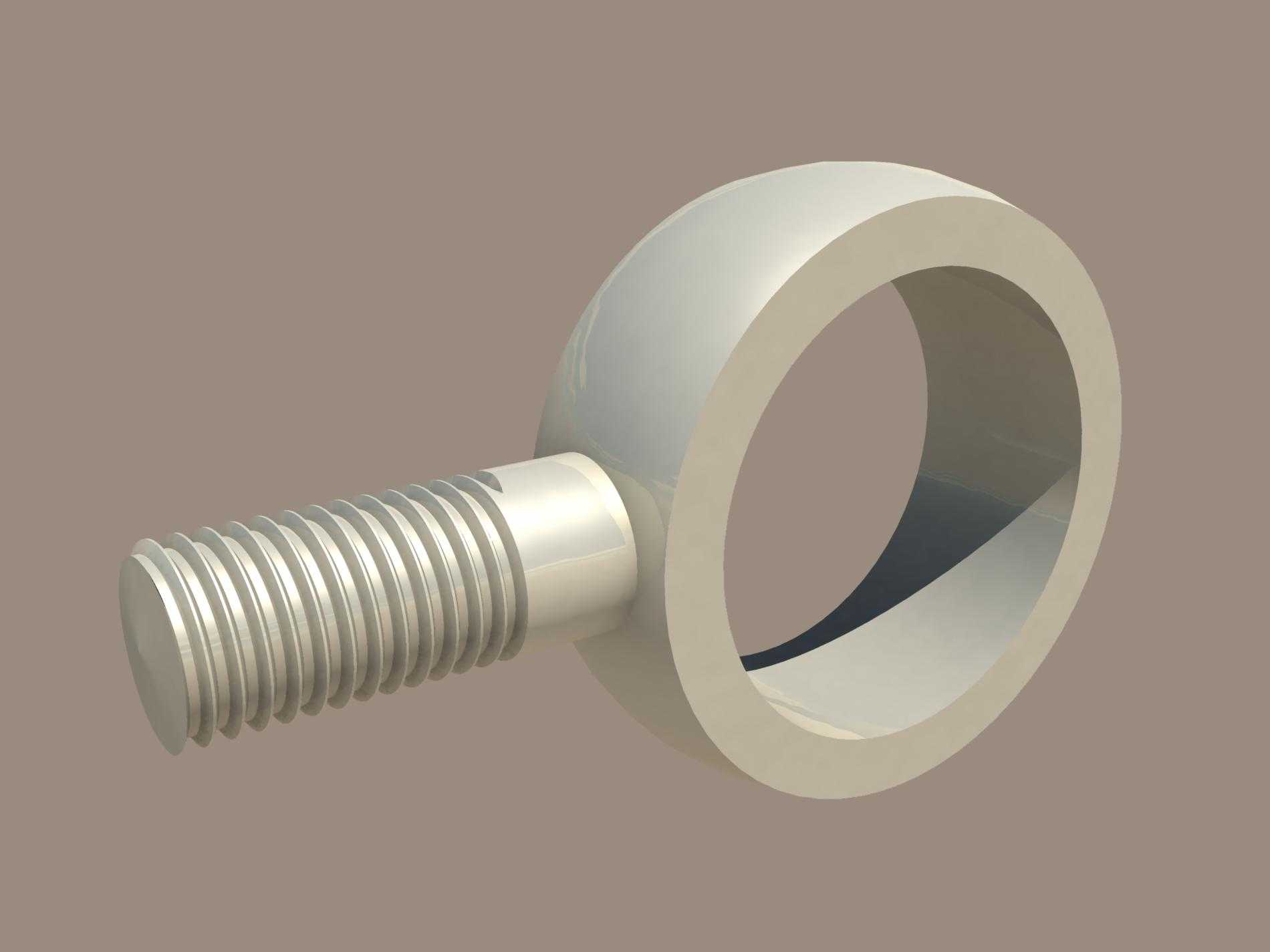

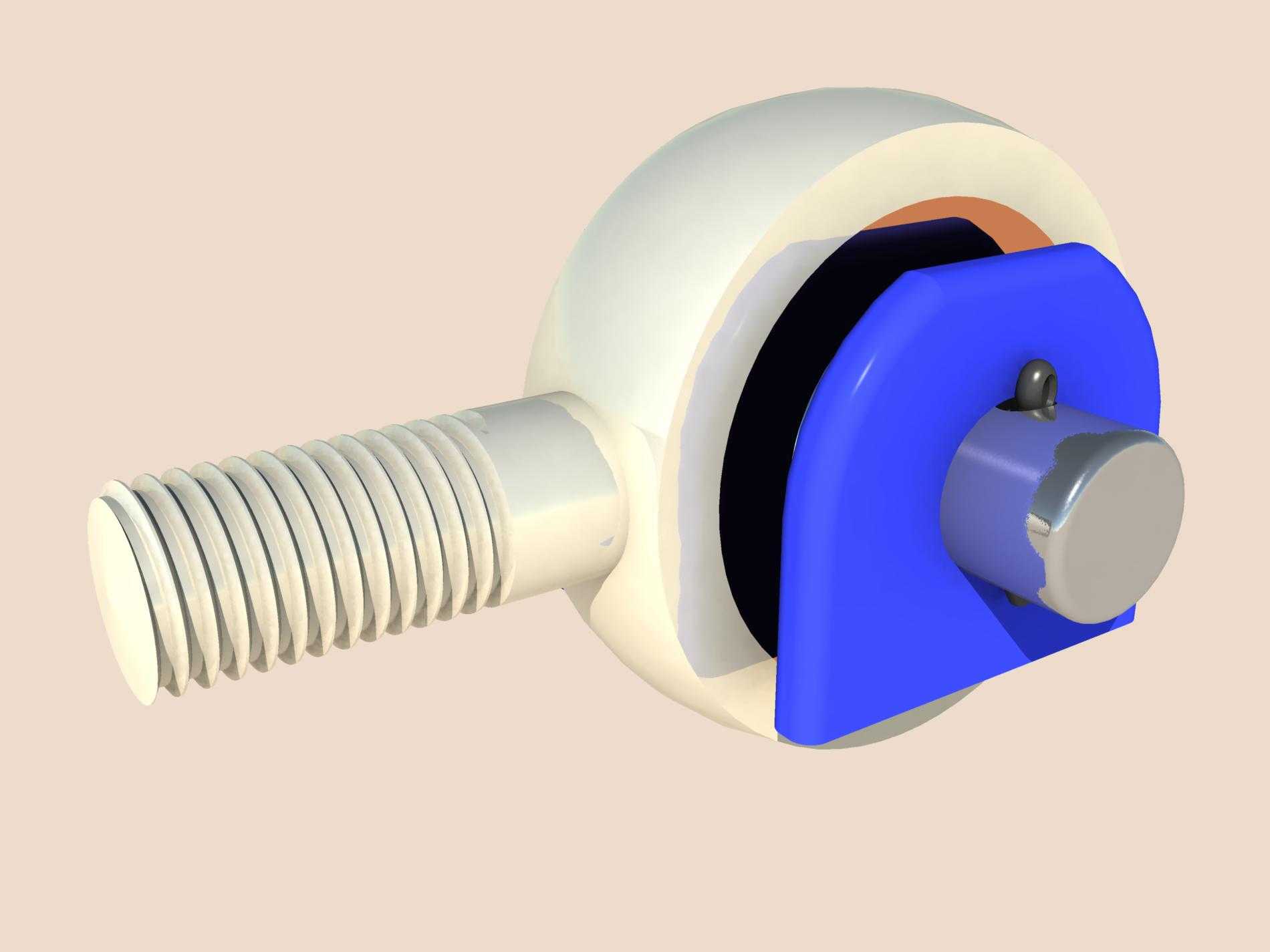

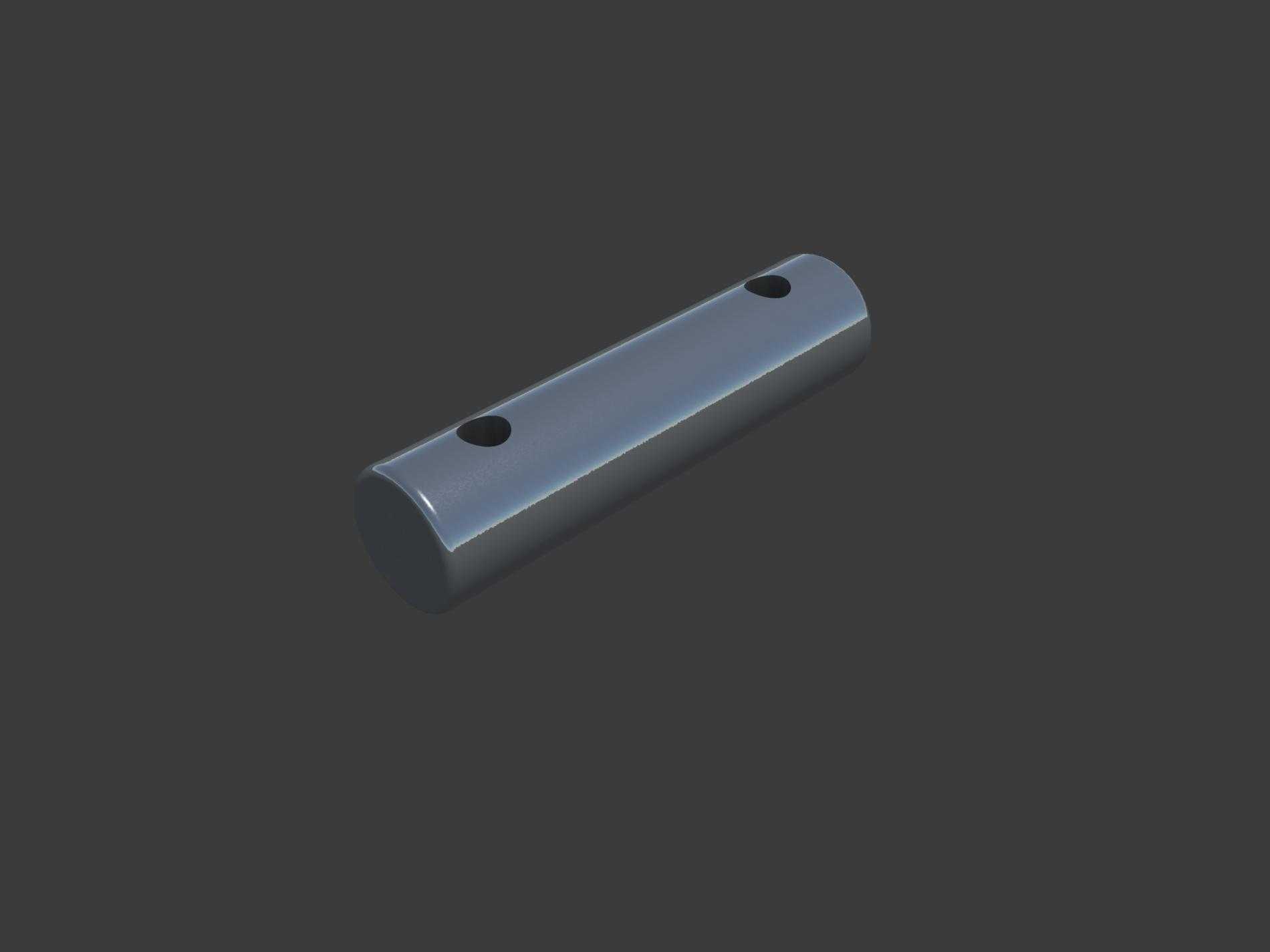

　　零件的整体外形采用切角矩形配合单侧圆弧过渡的轮廓，主体平直段用来贴合安装基座的平面，圆弧过渡段避开周边运动部件的摆动轨迹，避免运行过程中出现结构干涉。中间的通孔是核心安装定位结构，孔径匹配3/4英寸规格的地面钻杆销轴，加工时先在Bridgeport系列端铣床上完成预钻孔，再转移到DoAll带锯设备上切割出外轮廓的大致形状，最后在大型立式带式磨床上完成圆弧半径的精磨，保证轮廓的光滑度，消除切割产生的微裂纹缺口，避免应力集中导致的零件断裂。

　　设计这类悬挂片的时候，首先要核算安装边界：零件平直底边要完全贴靠在轴管类安装基座的外壁上，根据不同的安装位置，同批次衍生的16种规格分别调整了底部凸耳的长度、端面形状，部分适配小直径轴管的版本在贴合面加工了内凹圆弧面，保证焊接时焊缝能均匀填充，连接强度达标。零件的侧边做了小尺寸倒角处理，既去除机加工产生的锋利毛边，避免装配时划伤操作人员，也能减少应力集中的尖角位置，提升零件的抗疲劳性能。

　　实际装机场景中，这类悬挂片主要用来固定底盘附属的管线支架、小型设备安装座，在100马力级V8动力的老式改装车辆上，这类零件曾用来替代原厂断裂的变速箱与终传机构之间的连接吊耳，通过4链接结构的后端位置调整，弥补了原厂零件缺失的安装点位，车辆在长距离行驶、非铺装路面颠簸的工况下，这类冷轧钢悬挂片能持续传递振动载荷，不会出现瞬时断裂的问题。建模过程中要重点标注几个关键尺寸：中间销轴孔的中心到安装底边的垂直距离，决定了配套销轴的安装高度，要保证销轴装配后和周边摆动部件的间隙不小于3mm，避免运动干涉；外轮廓圆弧的半径要和周边摆动件的运动轨迹匹配，预留足够的安全间隙；板材厚度方向的公差控制在±0.1mm以内，保证焊接时贴合面的间隙均匀，焊缝填充量一致。

　　从加工工艺角度看，这类零件适合小批量试制加工，不需要开模，通过常规的铣、锯、磨工序就能完成成品加工，材料利用率高，加工余料可以回收再利用。零件表面不需要做额外的涂装处理，冷轧钢板本身的氧化层就能提供基础的防锈能力，如果是在潮湿环境下使用，可以在加工完成后做发黑处理，提升防锈性能，不会影响零件的装配尺寸。在三维建模阶段，要把每个加工工序的余量预留出来，钻孔工序预留0.2mm的铰孔余量，轮廓切割预留0.5mm的磨削余量，保证最终成品的尺寸精度符合装配要求，同时要在模型中标注出焊接的坡口位置，方便后续加工时直接按照模型标注完成坡口制备，减少现场加工的工作量。
